外啮合齿轮式液压动力泵结构设计

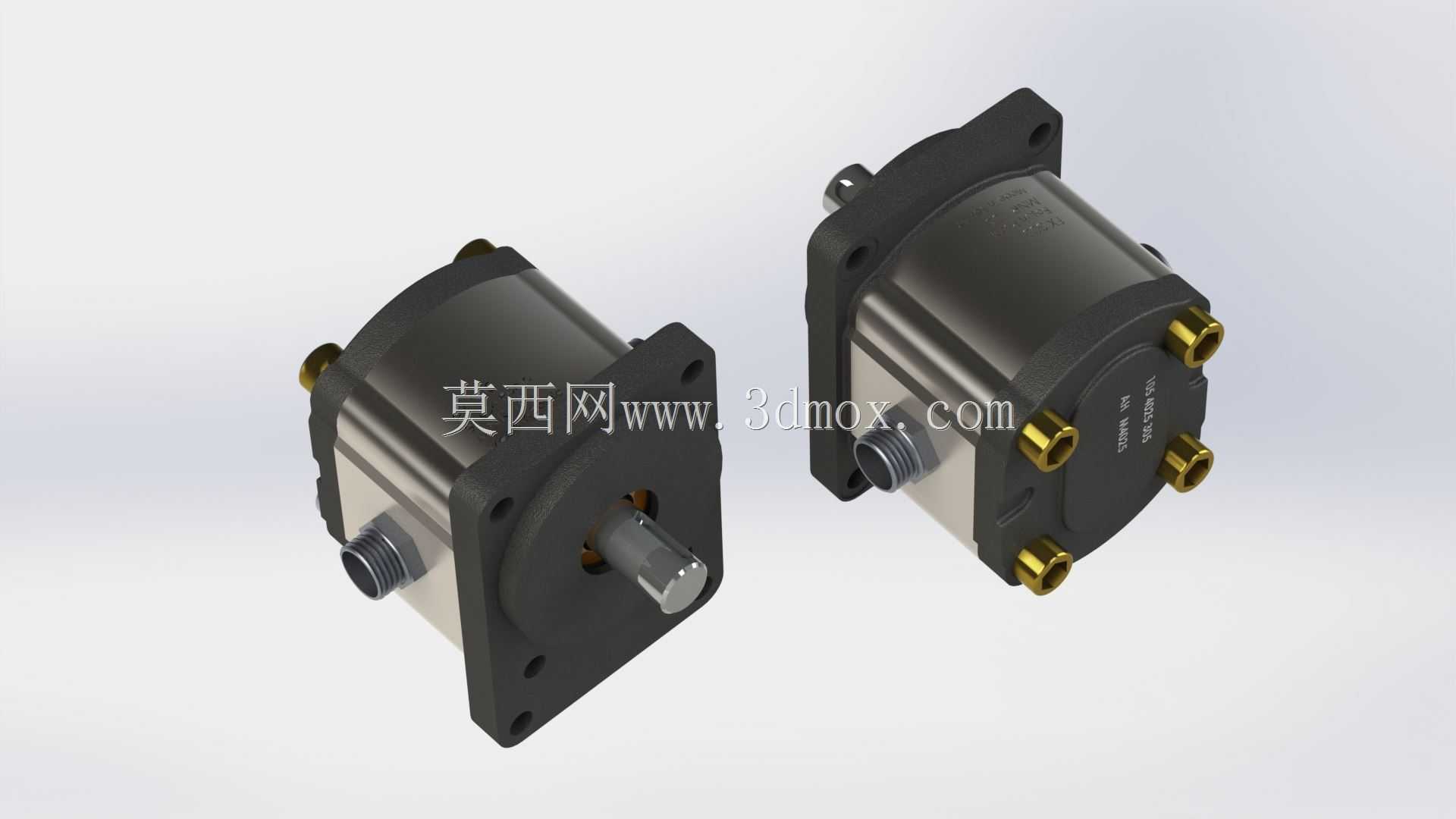

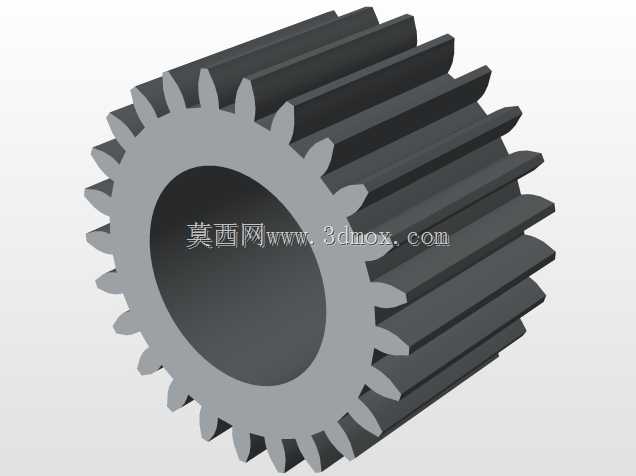

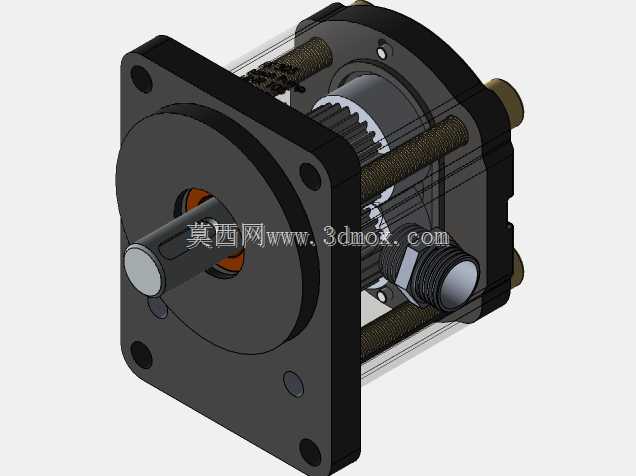

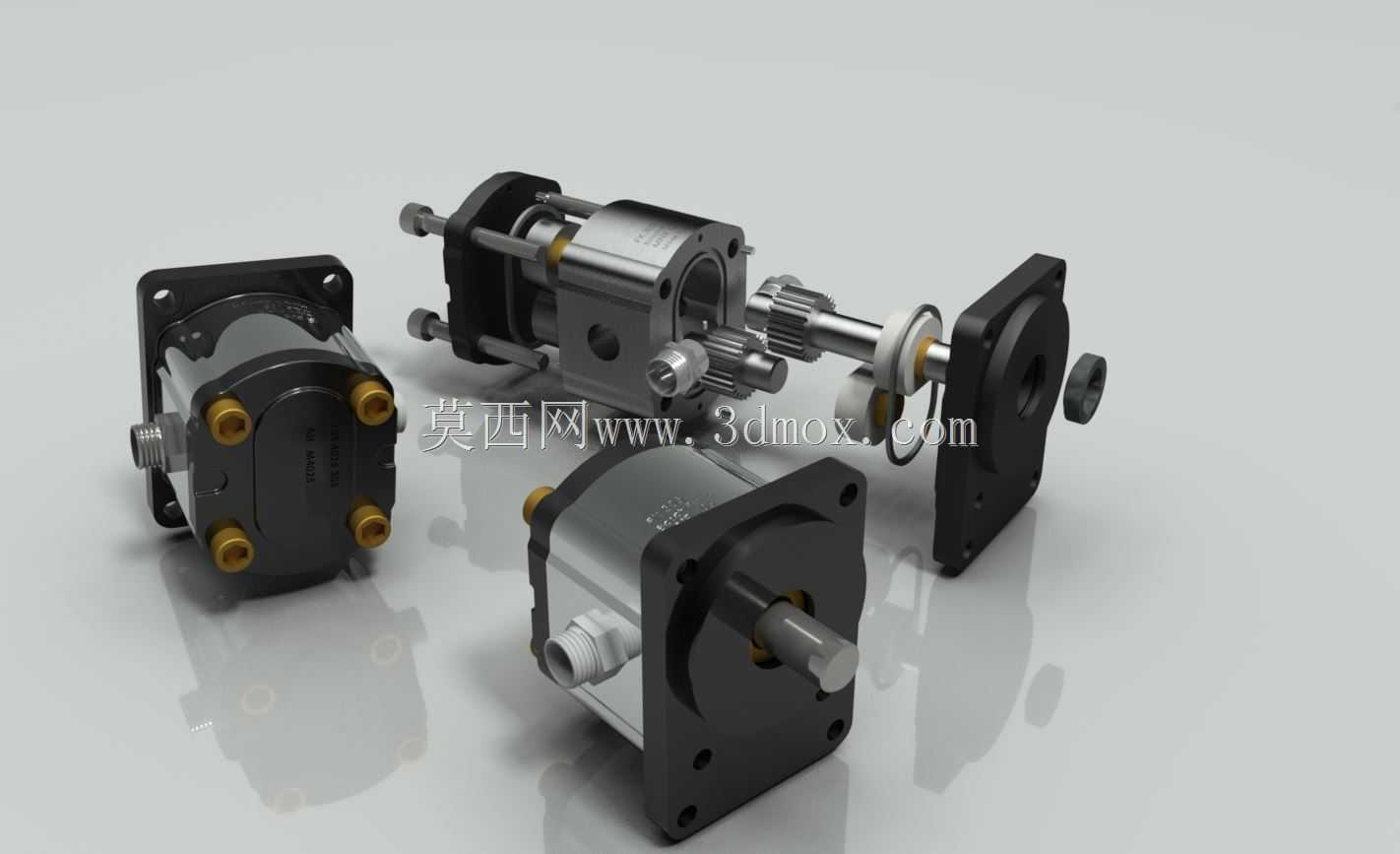

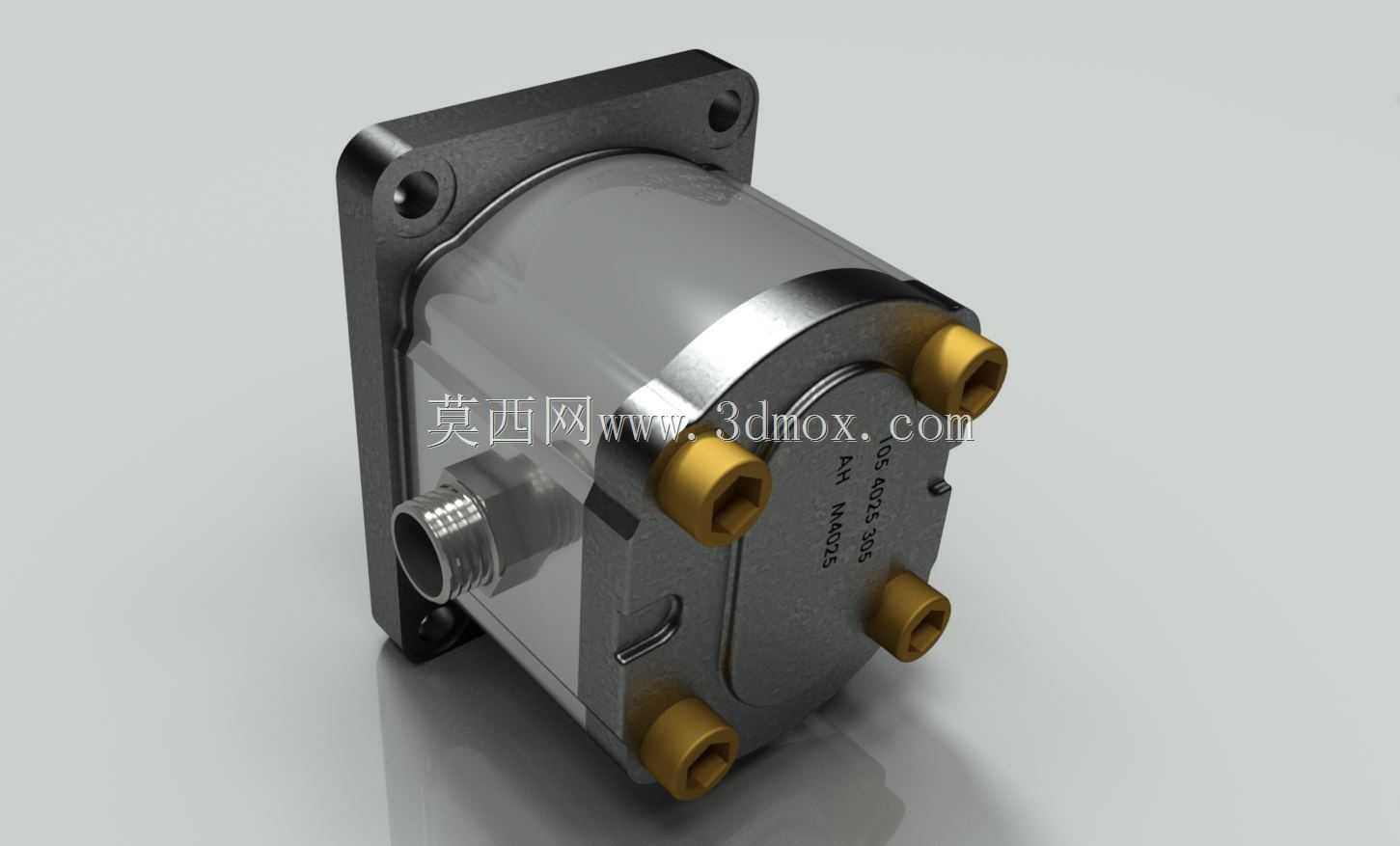

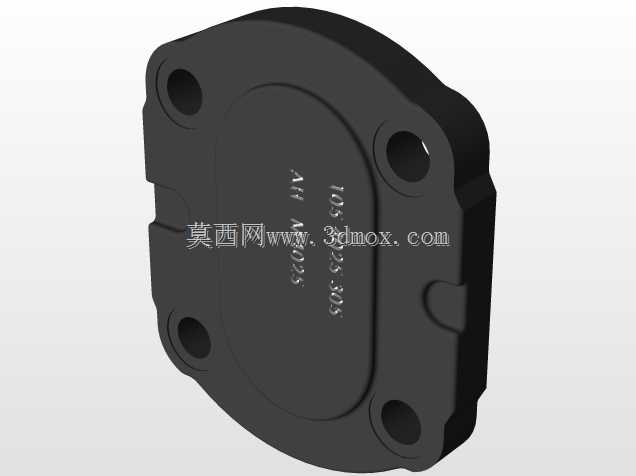

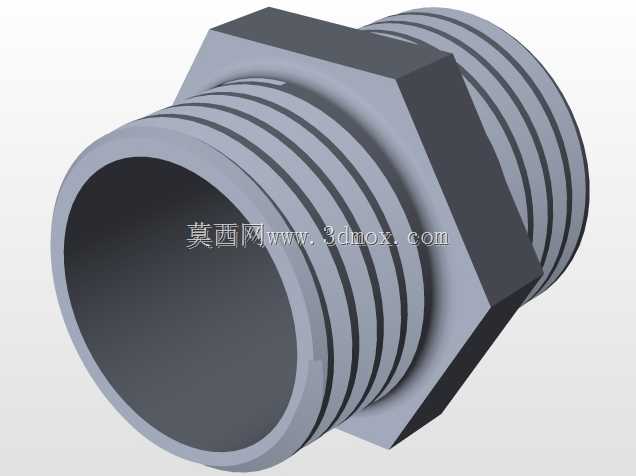

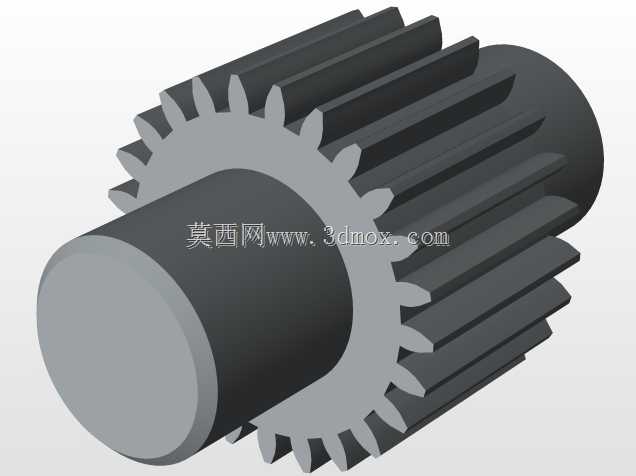

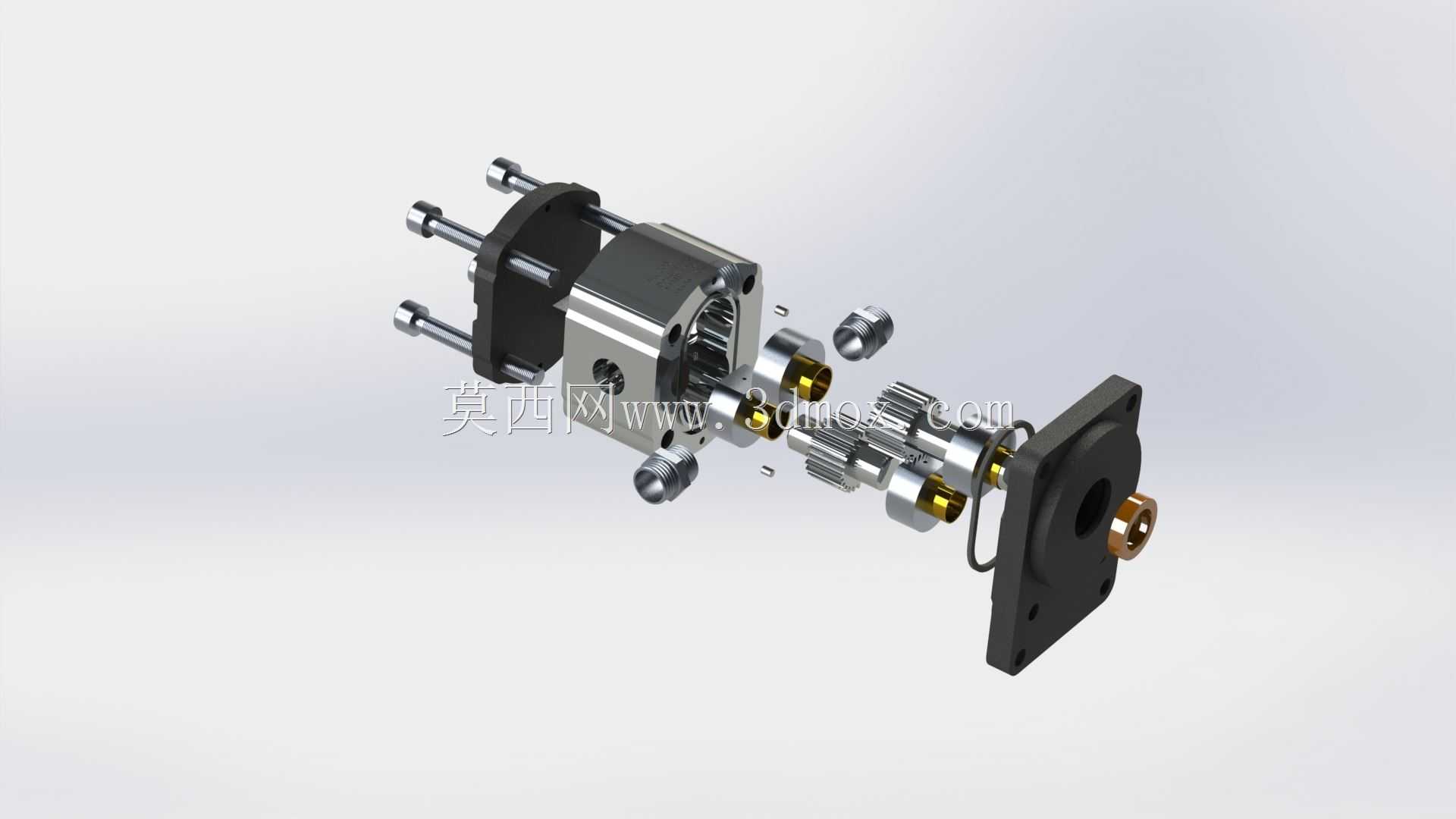

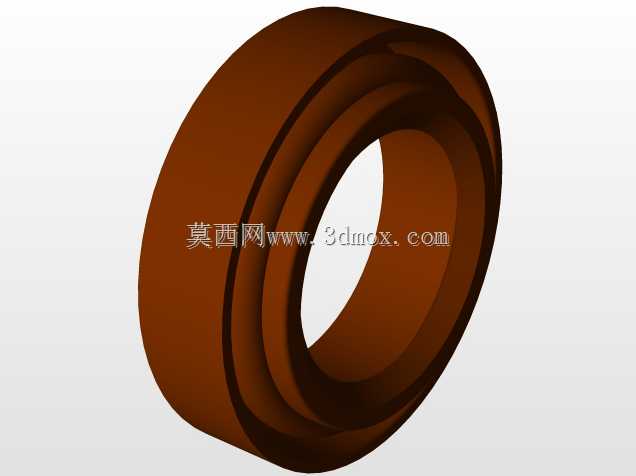

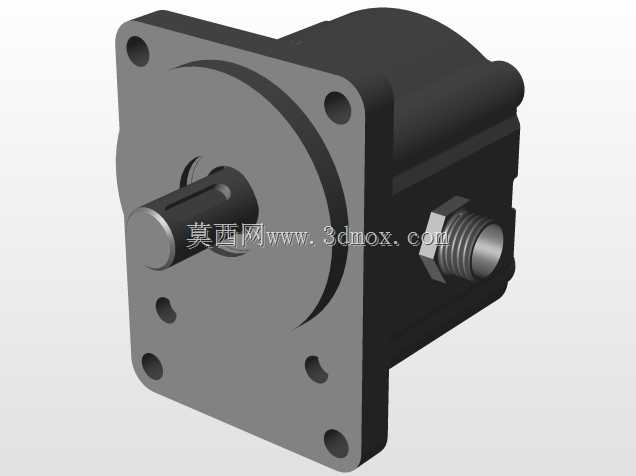

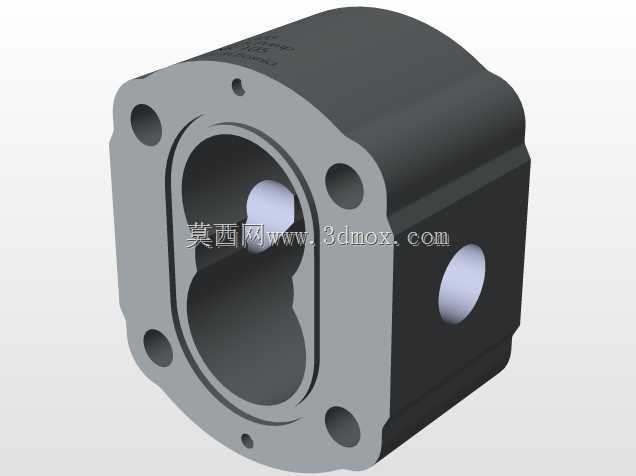

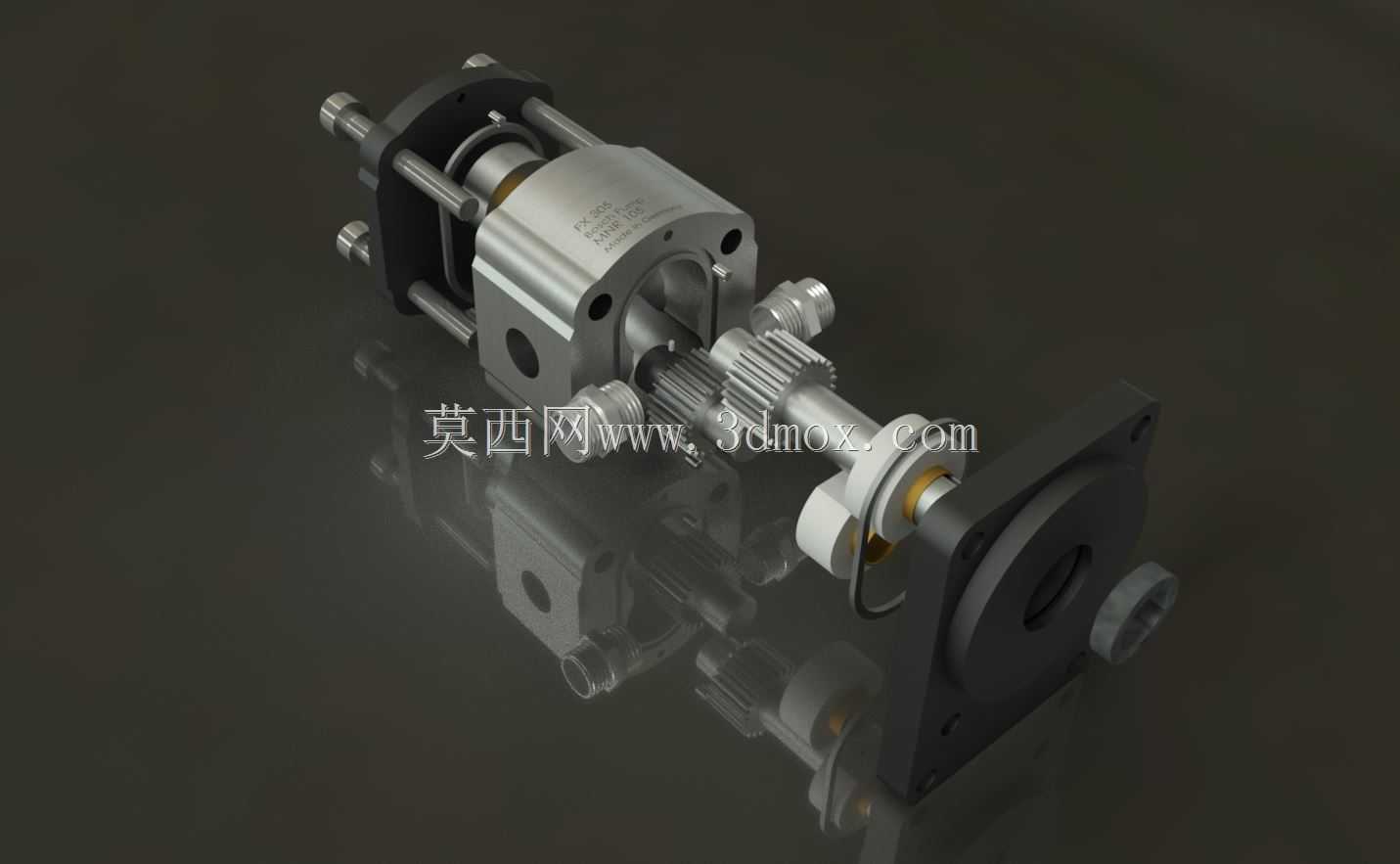

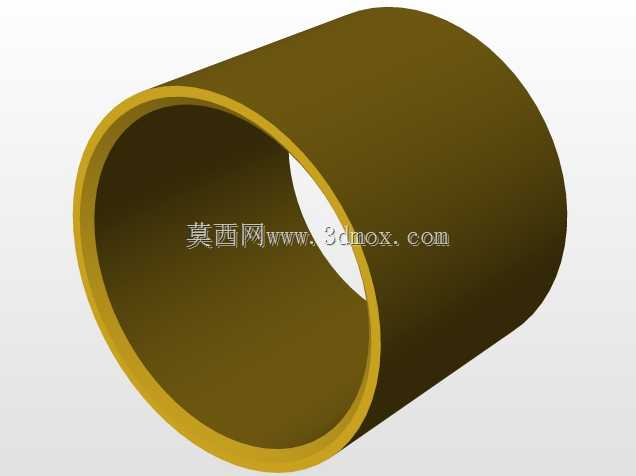

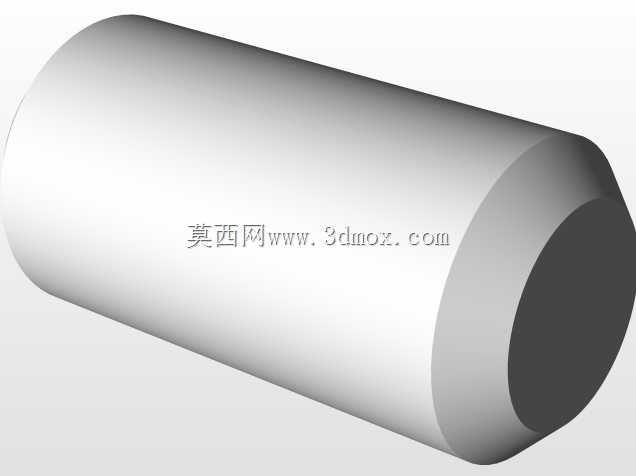

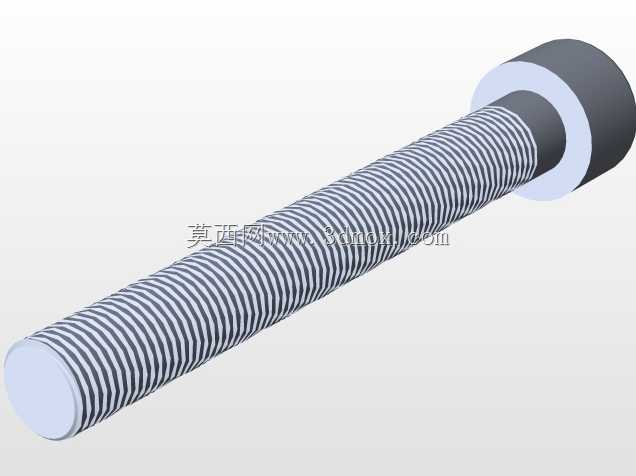

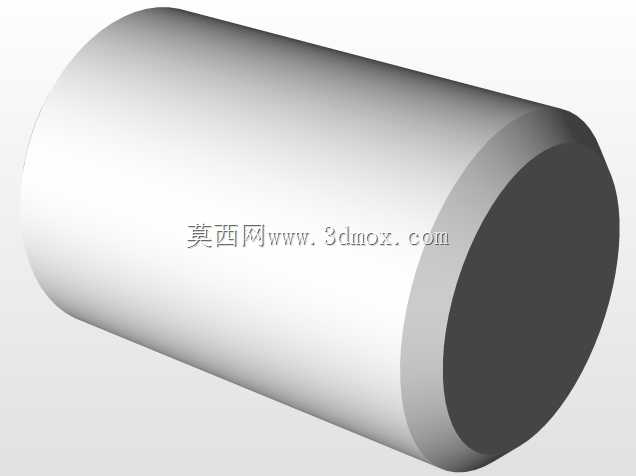

这款外啮合齿轮液压泵是液压传动系统中的核心动力转换元件，主要应用在工程机械行走驱动、机床液压夹紧回路、农业装备液压悬挂系统、工业设备静压支撑等场景中，能够将原动机输入的旋转机械能转化为液压油的压力能，为整套液压回路提供稳定的压力油源，保障执行元件完成预设的推拉、旋转、夹紧等动作。从实际用途来看，该款泵属于定量式齿轮液压泵，输出流量稳定，抗油液污染能力较强，相比叶片泵、柱塞泵更适合工况相对复杂、维护条件有限的户外作业设备使用，可在中低压液压回路中长期稳定运行，为系统提供持续的压力油输出，适配矿物型液压油作为工作介质，能够满足多数常规工业液压场景的动力供给需求。在功能特性设计上，这款泵采用三片式壳体结构，包含前端盖、泵体主体、后端盖三个核心装配部分，内部一对参数完全一致的外啮合渐开线圆柱齿轮作为核心工作部件，齿轮与壳体内壁、端盖之间的配合间隙经过精准设计，既可以保证齿轮转动无卡滞，又能将内部泄漏量控制在合理范围内，保障容积效率。泵体上设置的进出油口采用标准螺纹连接形式，油口位置布局兼顾了不同安装方向的管路排布需求，端盖上的安装法兰采用通用的止口定位结构，能够快速与原动机输出端完成同轴对接，降低现场安装的对中难度。设计过程中重点考虑了轴向间隙补偿与径向力平衡问题，通过合理布置卸荷槽结构，消除齿轮啮合过程中的困油现象，降低运行过程中的振动与噪音，同时优化轴承的受力布局，延长泵的连续运行寿命。从安装边界来看，这款泵的整体外形紧凑，轴向与径向尺寸都经过优化，安装法兰的止口直径、螺栓孔分布距、伸出轴的轴径与键槽尺寸都符合通用液压泵的安装互换标准，不需要对原有设备的安装位做额外改造即可完成替换安装，进出油口的通径匹配对应流量规格的管路标准，能够直接对接常规液压管路，安装时只要保证输入轴与原动机输出轴的同轴度在允许范围内，即可避免额外的径向载荷损伤泵内轴承与密封件。泵体外部的四个油口堵头用于出厂时的防护，实际使用时可根据管路走向选择对应的油口作为进出油口，适配不同的安装旋转方向需求，密封件采用耐油橡胶材质，能够长期在工作温度范围内保持密封性能，避免油液外漏。
