立式多级格兰富离心泵结构设计

这款立式多级离心泵是面向民用建筑供水、工业流体增压场景开发的通用流体输送设备，在高层住宅二次供水、暖通空调循环水系统、工业生产工艺冷却水输送、市政供水增压等场景中承担核心的流体加压输送职能，能够稳定输送清水或物理化学性质与清水相近的介质，适配常温或中温流体的输送需求，可根据管路系统的压力需求匹配对应扬程参数，满足不同工况下的流体输送压力要求。

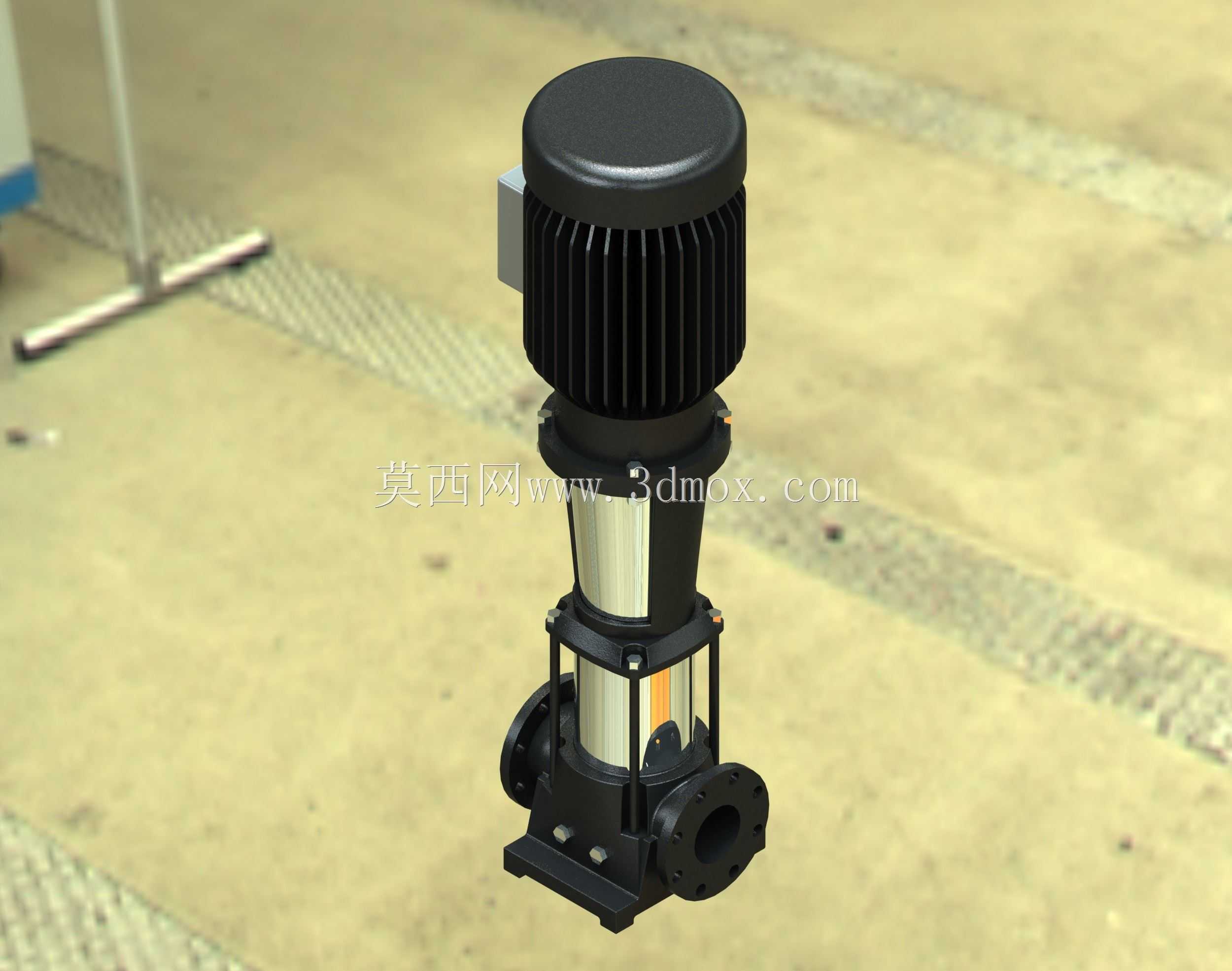

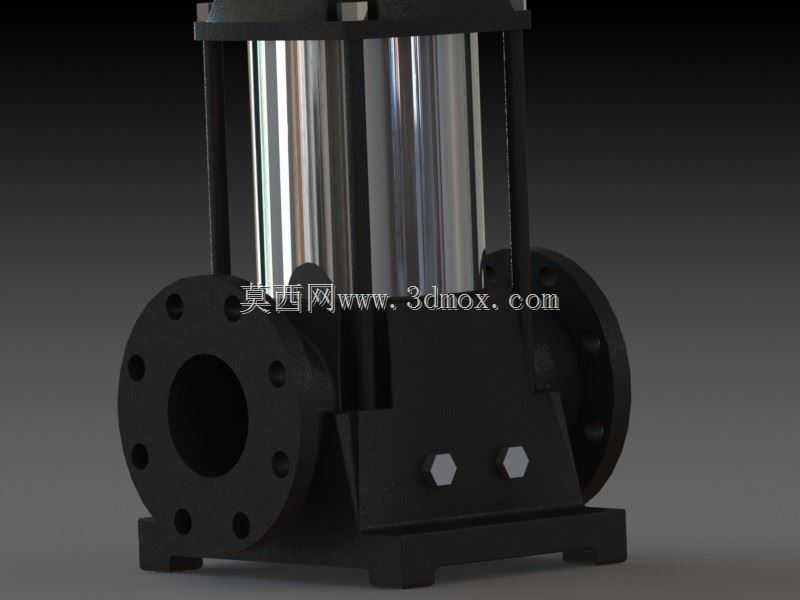

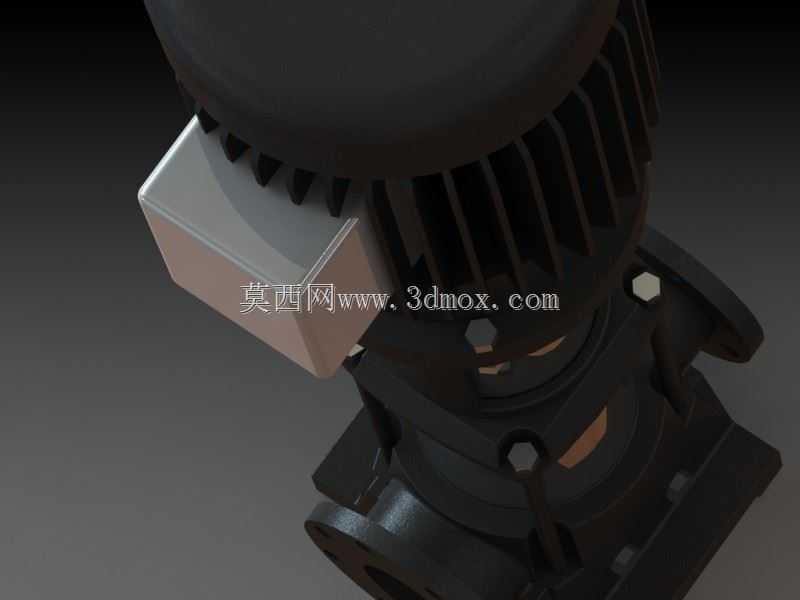

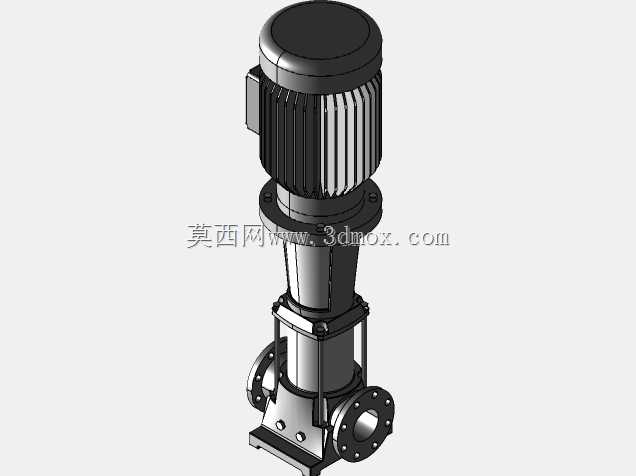

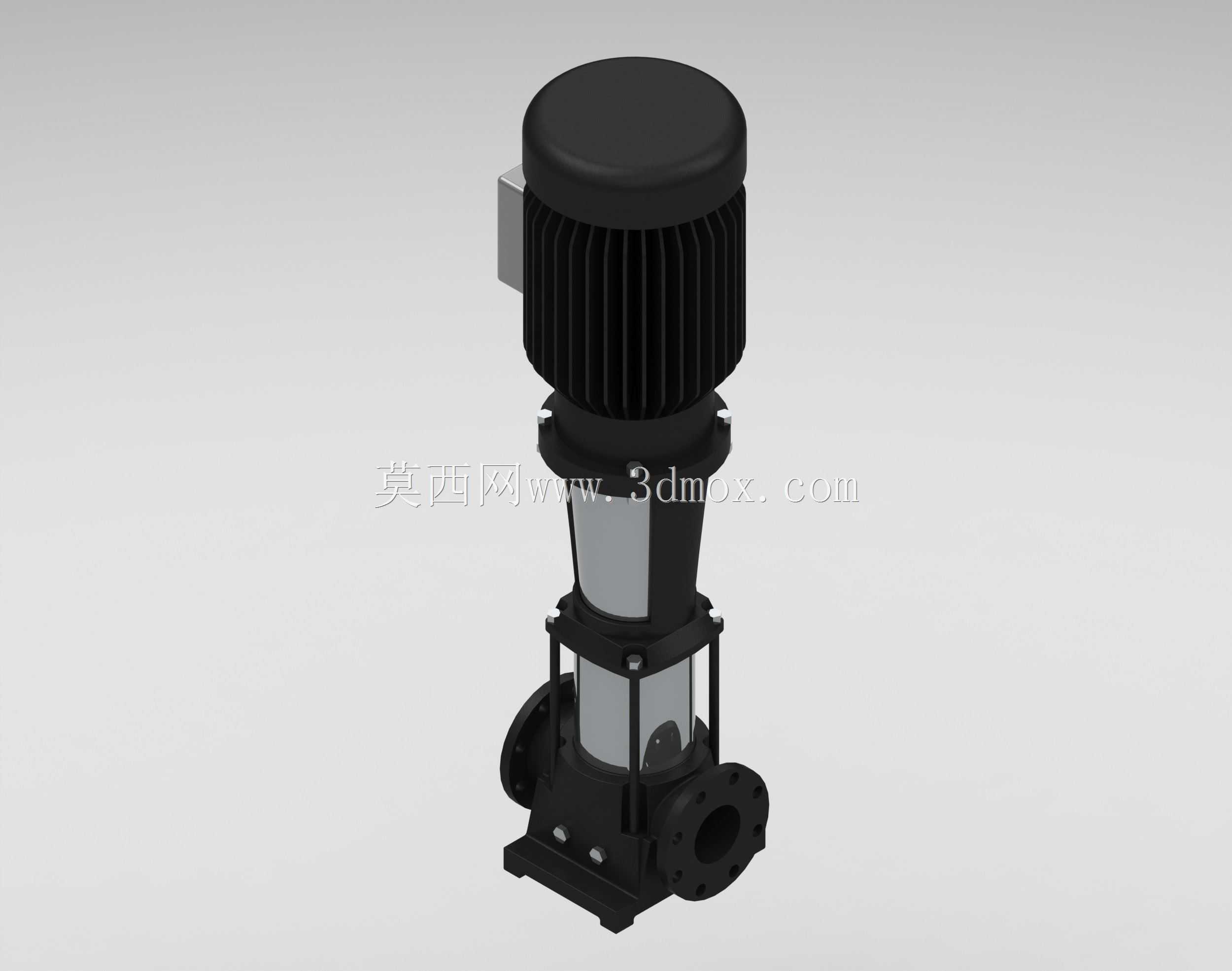

设备采用立式同轴布局设计，上部为驱动电机段，采用散热筋结构的电机外壳能够在设备连续运行过程中快速散出绕组产生的热量，保障电机长时间运行的温升处于合理区间，避免过热导致的绝缘老化问题。中部为多级叶轮泵腔段，采用透明可视的外护结构设计，能够直观观察到内部叶轮串的排布状态，多级叶轮串联的结构可以通过逐级增压的方式实现更高的输出扬程，相比单级离心泵能够在更小的占地面积下实现更高的压力输出，适配对安装空间有严格限制的泵房场景。下部为进出水腔体段，采用侧进侧出的法兰连接接口，进出口处于同一水平高度，能够直接与水平敷设的管路系统对接，无需额外加装转向弯头，减少管路安装的配件成本与流道阻力损失。

在设计过程中充分考虑了设备的安装与维护便利性，整体采用立式同轴安装结构，安装 footprint 远小于同参数的卧式离心泵，能够有效节约泵房的占地面积，安装时仅需对底部基座进行固定找平，即可保障泵轴与电机轴的同轴度，降低现场安装的调试难度。泵体的连接部位采用快装式拉杆固定结构，在需要更换机械密封或检修叶轮时，无需拆卸整体进出水管路即可完成上部泵段的拆解维护，大幅缩短设备的停机维护时间。进出水法兰采用标准通用法兰尺寸，能够直接适配市面主流的管路配件，无需定制特殊转接头，降低项目的安装配套成本。

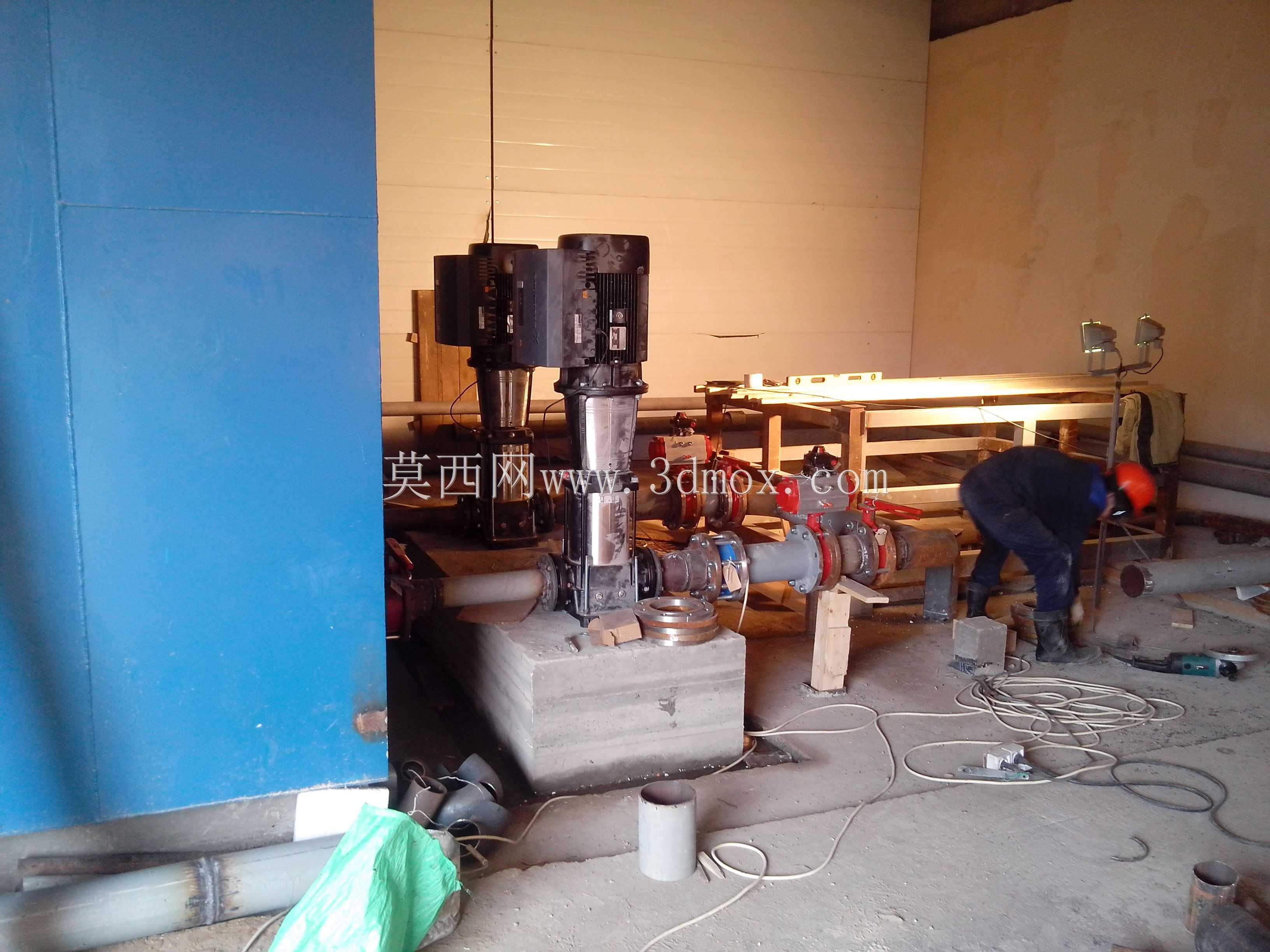

设备的底部设计有一体化的安装底座，底座上预留有标准的地脚螺栓安装孔，能够直接固定在混凝土基础或钢制安装支架上，底座的承重结构经过加强设计，能够承载整机运行过程中的振动载荷，避免长期运行出现的基座变形问题。泵轴采用高强度合金材质，经过精密动平衡校正，运行过程中振动幅度控制在极低水平，能够有效降低运行噪音，减少对周边环境的噪声影响，适配对噪音控制有要求的民用建筑配套场景。
