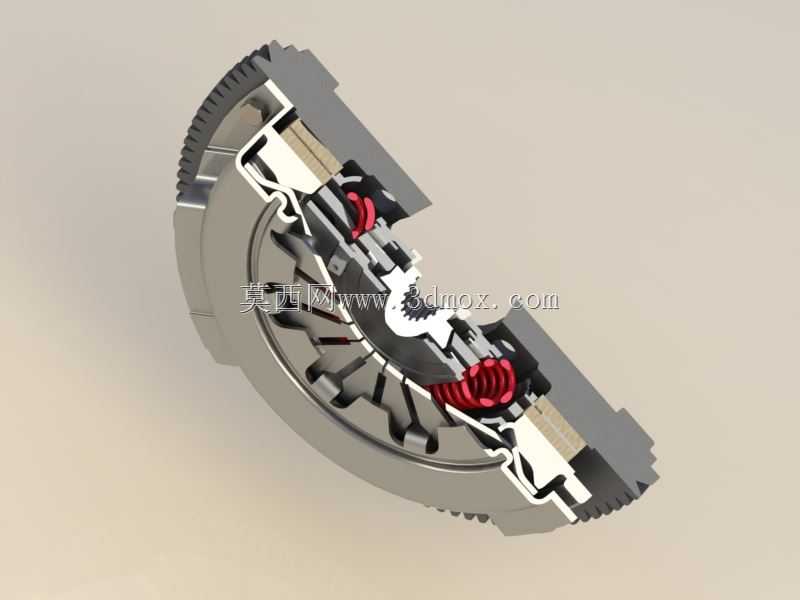

适配多款乘用车型的膜片弹簧离合器结构

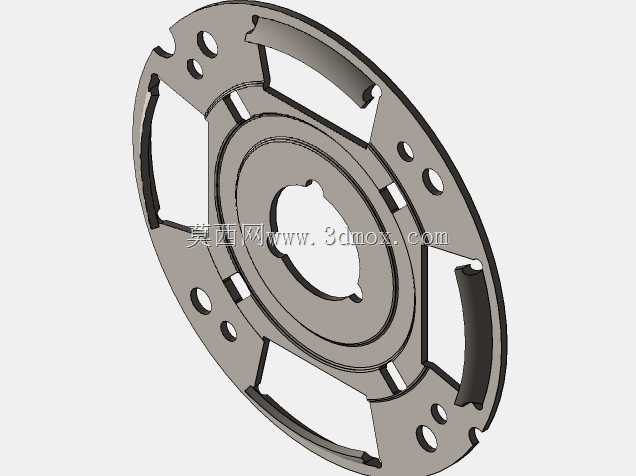

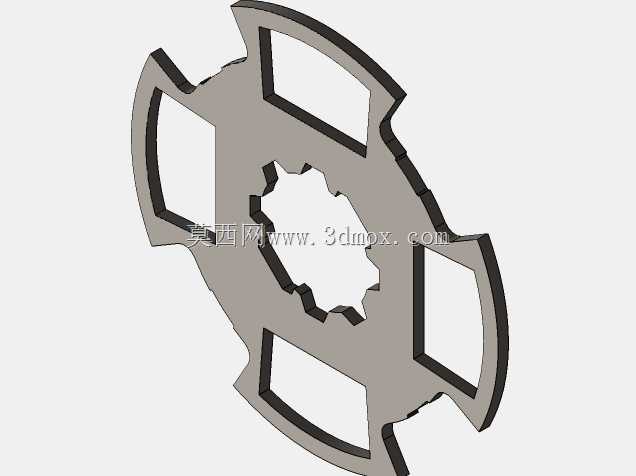

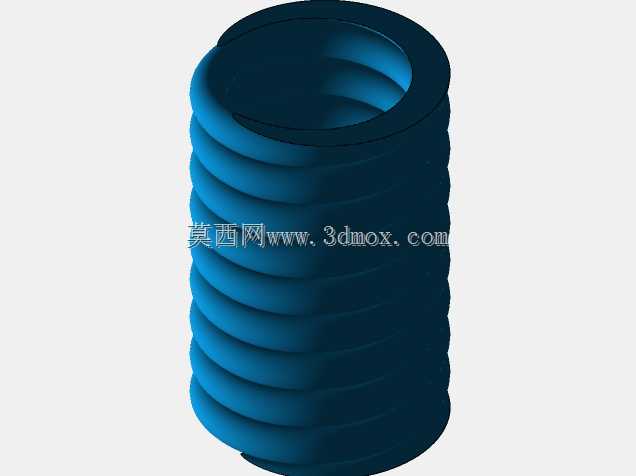

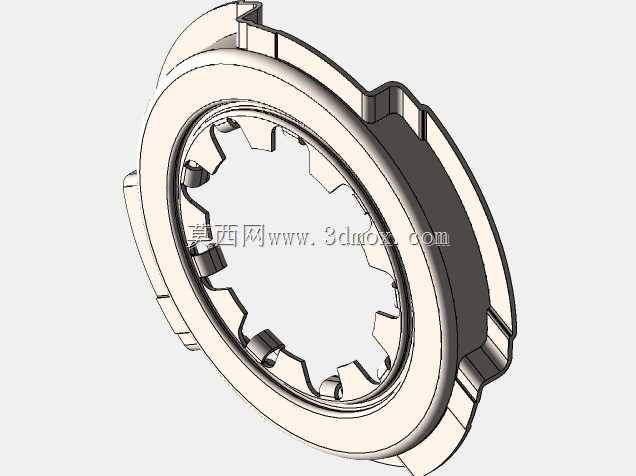

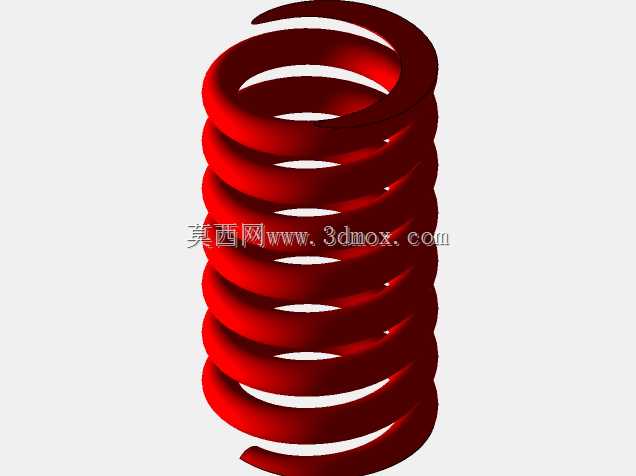

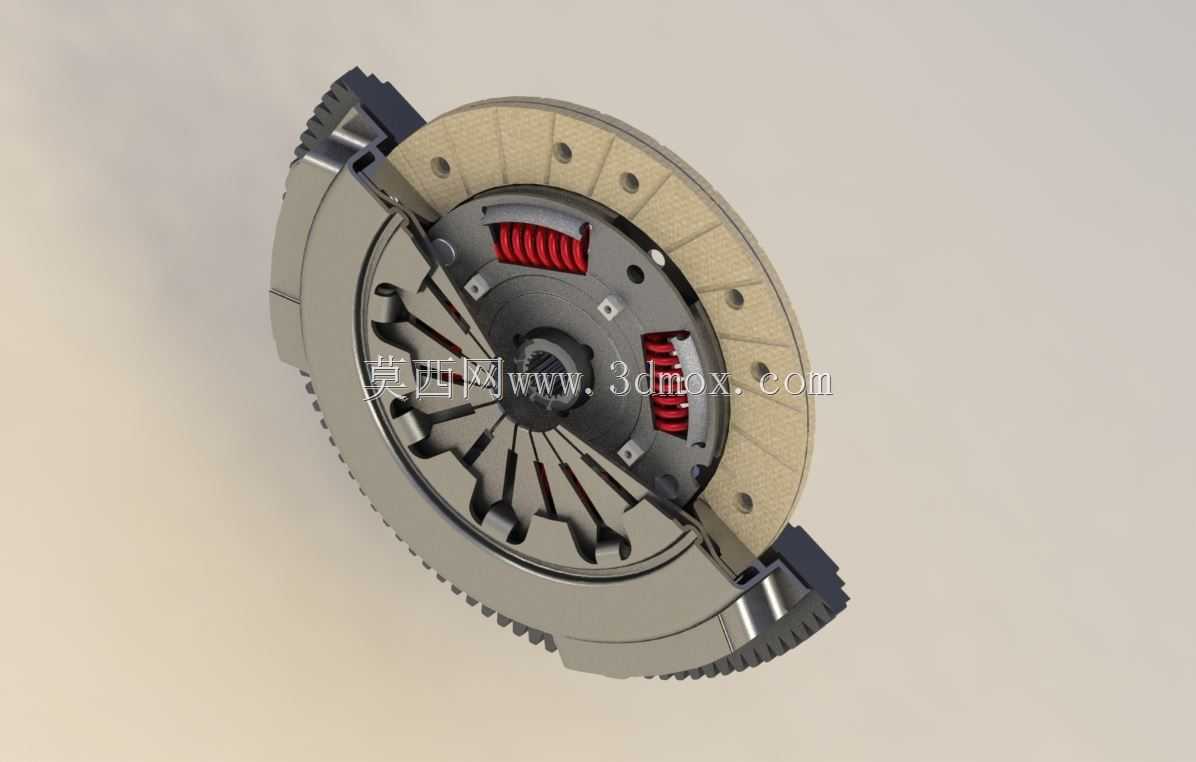

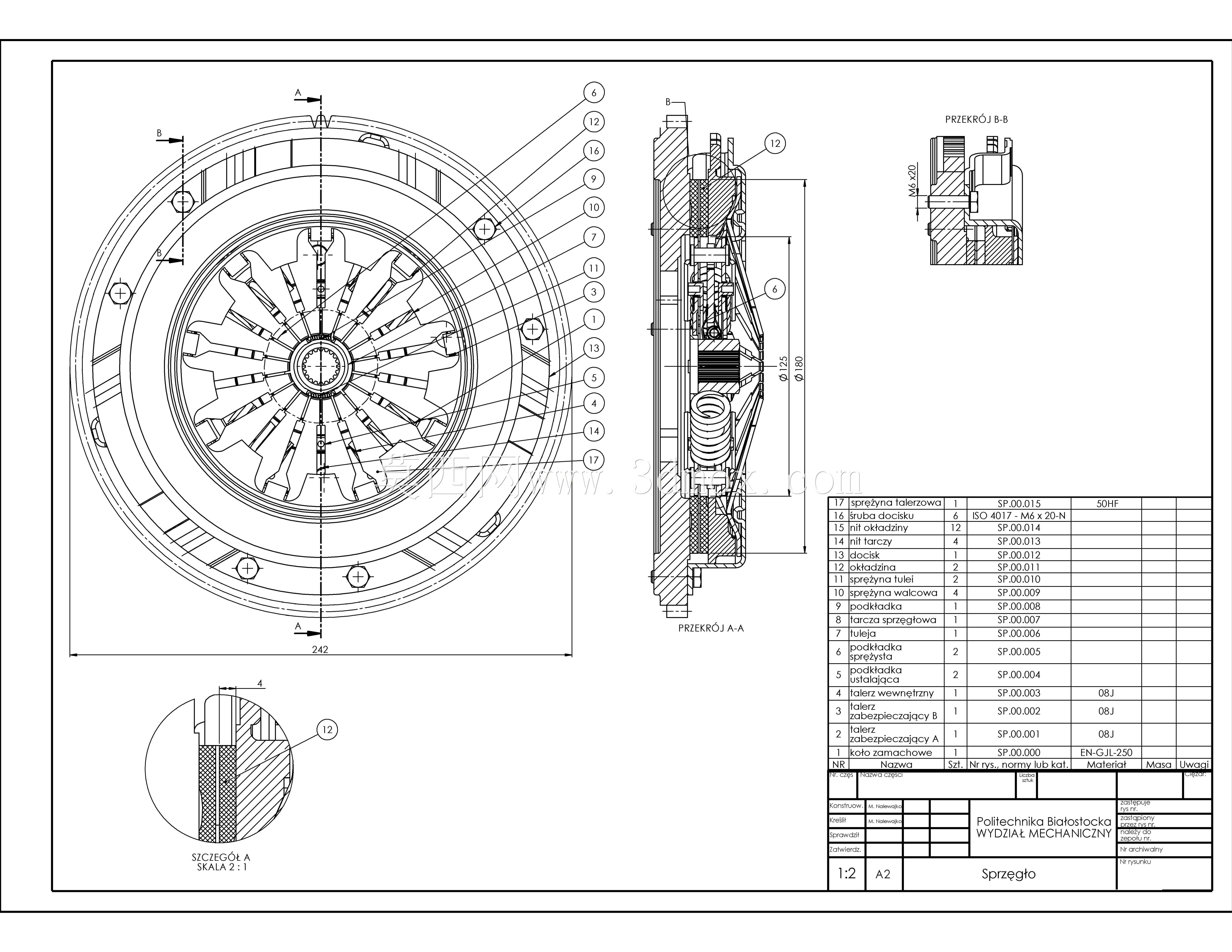

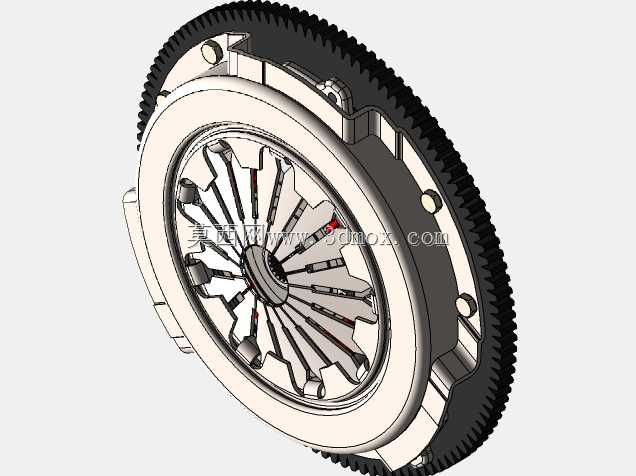

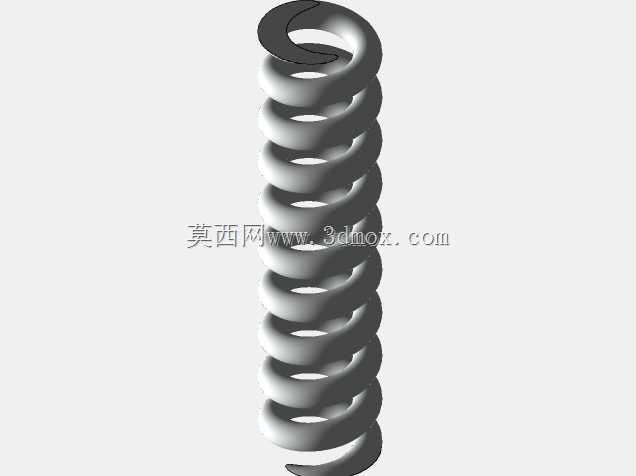

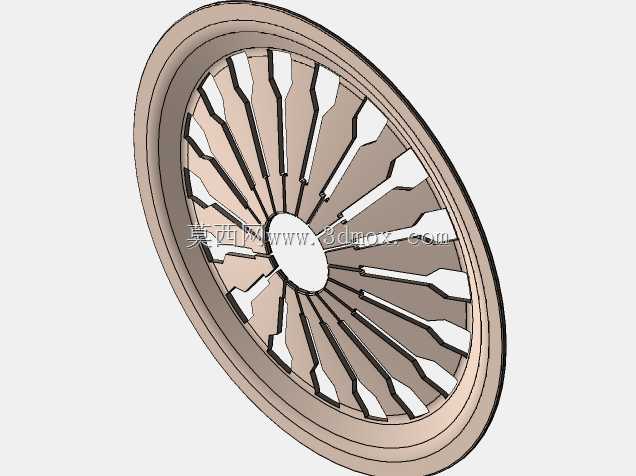

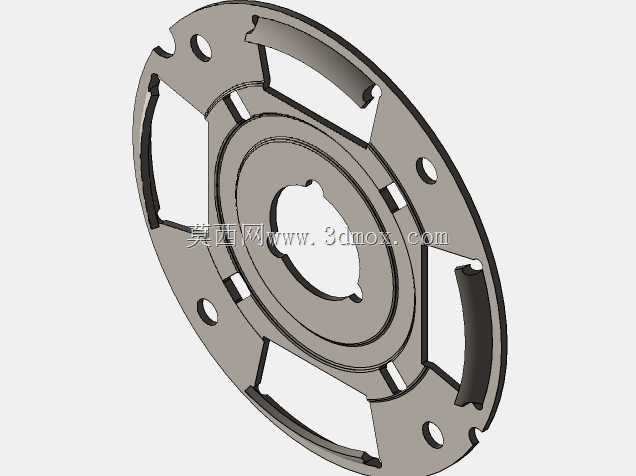

这款离合器是面向前置前驱小型乘用车开发的传动系统核心部件，主要适配城市通勤类小型乘用车型，安装在发动机飞轮与手动变速器输入轴之间，承担着动力接合、切断与过载保护的核心作用。在车辆实际运行场景中，当驾驶员踩下离合器踏板时，分离轴承推动膜片弹簧分离指端，使压盘对从动盘的压紧力解除，发动机飞轮端的动力无法传递至变速器输入轴，此时可顺畅完成挡位切换操作；当驾驶员缓慢松开离合器踏板时，膜片弹簧通过自身弹性形变逐步恢复对从动盘的压紧力，让飞轮与从动盘之间从滑磨状态逐步过渡到同步旋转状态，实现动力的平顺传递，避免传动系统受到冲击载荷。从功能特性来看，这款离合器采用推式膜片弹簧作为压紧元件，相比传统螺旋弹簧离合器，整体轴向尺寸更紧凑，压紧力分布更均匀，高速旋转时弹簧压紧力衰减小，踏板操纵力更轻便，长期使用过程中弹簧弹力衰减幅度更低，能有效降低驾驶员长时间驾驶的操作疲劳。从动盘总成带有轴向缓冲扭转减震结构，摩擦片采用耐磨损、摩擦系数稳定的复合材料制作，盘毂位置设置多级阻尼弹簧，可吸收发动机运转时的扭转振动，降低传动系统的共振风险，同时缓冲起步、换挡过程中的冲击载荷，提升整车行驶平顺性。在设计思路上，这款离合器充分考虑了小型乘用车前置前驱的布置空间限制，整体采用径向紧凑化设计，压盘外缘集成与飞轮定位的安装凸台，膜片弹簧通过支撑铆钉固定在离合器盖上，分离指端经过硬化处理提升耐磨性能，所有旋转部件都经过动平衡校准，确保高转速运转时的稳定性。安装边界方面，离合器盖总成通过周向均布的螺栓固定在发动机飞轮端面，定位止口与飞轮定位台精准配合保证同轴度，从动盘通过内花键与变速器输入轴配合，可沿轴向小幅滑动，分离轴承工作行程与膜片弹簧分离行程精准匹配，确保离合器彻底分离时不会出现拖滞，完全接合时压紧力充足不会出现打滑，能可靠传递发动机输出的最大扭矩，同时在传动系统载荷超过设计阈值时，可通过摩擦片的轻微滑磨保护发动机与变速器内部零件不受冲击损坏。
