时钟卡扣连接固定结构三维设计

　　在日用计时产品的结构装配体系中，这类卡扣结构是实现时钟壳体、机芯模块快速拼接的核心连接部件，日常接触的台式座钟、壁挂式石英钟、便携闹钟的外壳合模位置，大多会用到同原理的卡扣结构，替代传统螺丝连接来减少装配工序，同时避免外露紧固件破坏产品外观完整性。从实际使用场景来看，这类卡扣需要兼顾反复拆装的耐用性与装配后的锁紧可靠性，日常更换电池、检修机芯时需要反复开合，不能出现几次拆装就断裂、松脱的问题，同时装配完成后要抵消壳体轻微形变带来的间隙，避免时钟外壳出现翘边、缝隙不均的情况。

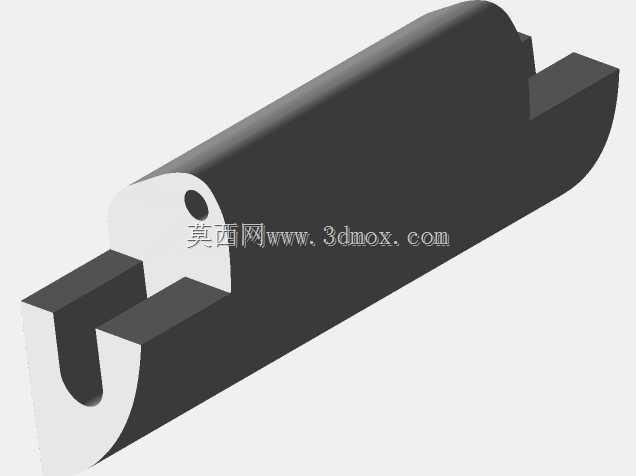

　　从结构设计逻辑来看，这个卡扣采用了一体式悬臂钩结构，主体为长条形基座，一端开设U型卡槽用于卡入时钟壳体的定位凸筋，另一端设置带圆弧过渡的钩头，在装配时钩头沿壳体导向斜面滑入对应卡槽，到位后钩头自动弹开卡紧锁止，不需要额外辅助工具即可完成装配。悬臂部分的厚度经过反复校核，既保证足够的弹性变形量让装配过程顺滑不卡滞，又避免厚度过薄导致长期使用后出现塑性变形、锁紧力下降的问题；钩头的卡接量控制在合理区间，既不会因为卡接过浅导致受轻微外力就脱开，也不会因为卡接过深造成拆卸困难、甚至拆装时掰断悬臂。

　　安装边界方面，这个卡扣的基座部分需要完全嵌入时钟壳体预设的安装槽内，U型卡槽与壳体凸筋的配合采用小间隙公差，装配后不会出现横向窜动；钩头伸出基座的长度与壳体上卡槽的深度完全匹配，锁止后钩头端面与卡槽内壁完全贴合，不会出现虚位。整个零件的外轮廓做了多处圆角过渡，没有尖锐棱角，一方面是注塑生产时便于熔体填充、减少应力集中，避免零件成型后出现缩痕、开裂缺陷，另一方面装配时不会划伤操作人员手部，也不会刮蹭时钟内部的走线、机芯塑料部件。

　　从功能特性上看，这个卡扣除了基础的连接锁紧作用，还承担了部分定位功能，U型卡槽卡入壳体凸筋后，能限制卡扣自身的三个移动自由度，装配时不需要额外调整位置就能对准锁止点位，大幅提升流水线装配效率。零件的材质适配常用的工程塑料，比如POM或者ABS，这两种材料都具备足够的强度与韧性，能满足数千次反复拆装的使用需求，同时注塑成型精度容易控制，批量生产时尺寸一致性好，不需要额外二次加工就能直接上线装配。在实际结构验证阶段，这类卡扣需要做插拔寿命测试、高低温环境下的锁紧力测试，确保在不同温湿度环境下都不会出现松脱、断裂问题，毕竟时钟产品的使用场景覆盖从北方低温干燥的室内到南方高温高湿的环境，连接结构的稳定性直接决定整个产品的使用寿命。
