丹佛斯RTD散热器阀银冠适配接头

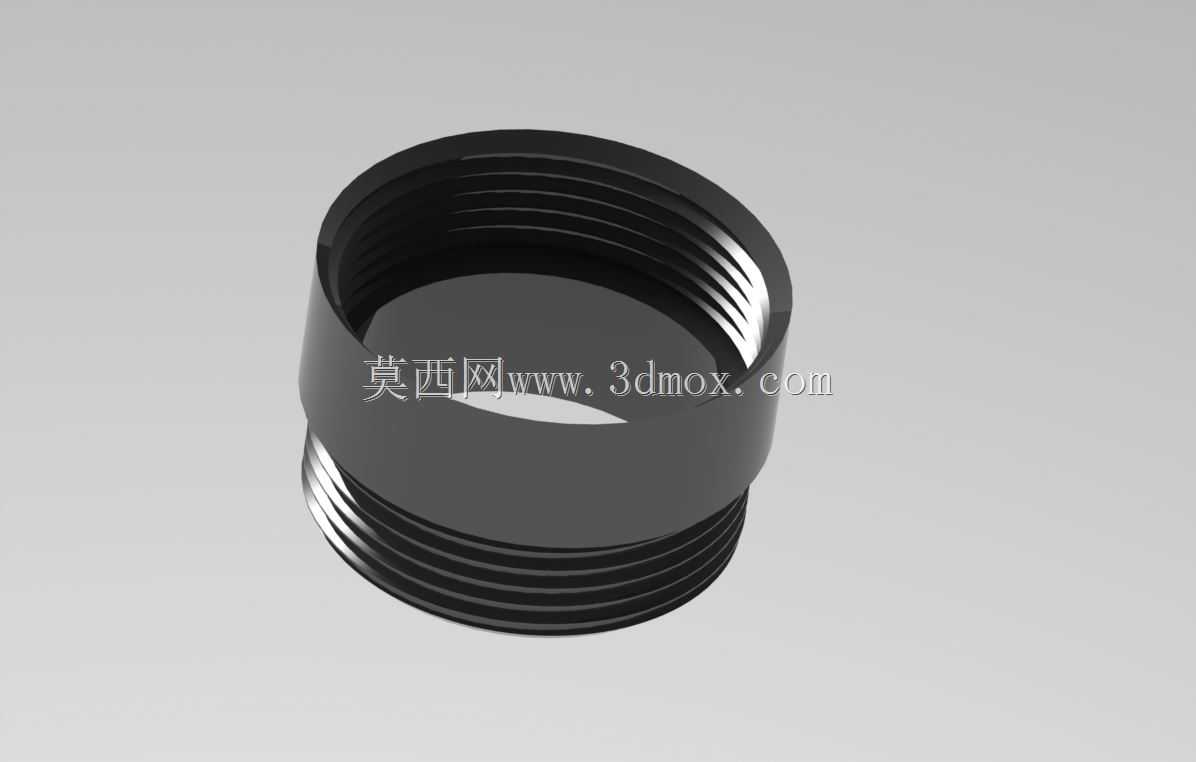

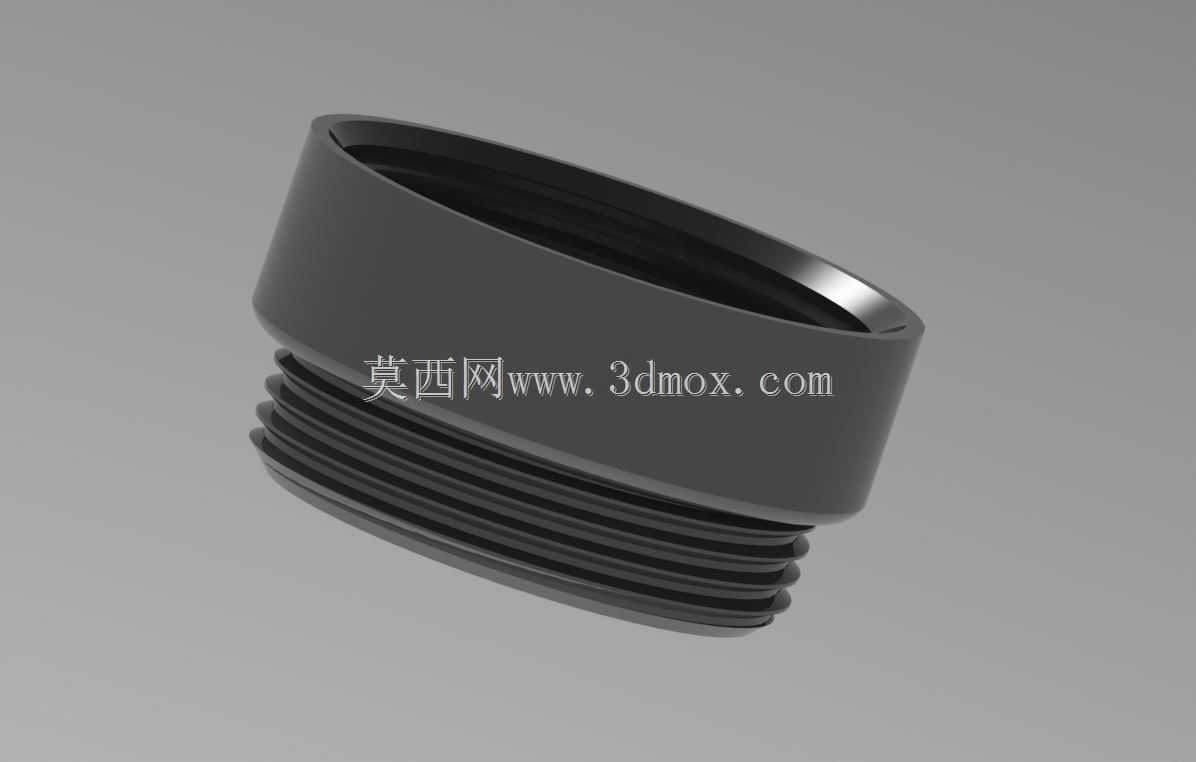

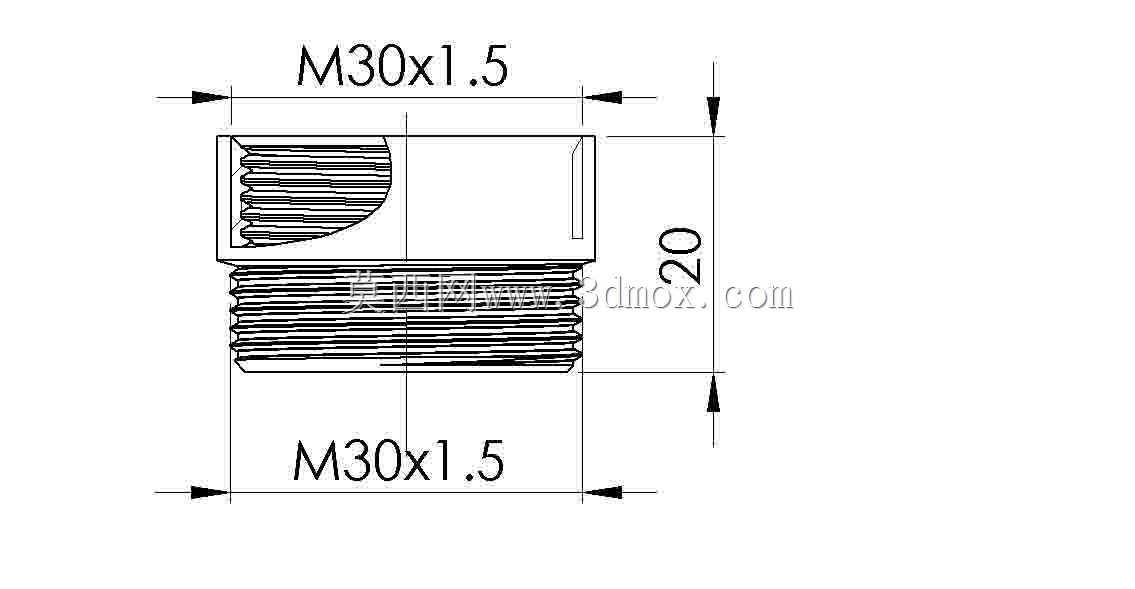

　　在民用采暖、分户供热系统的现场安装与改造作业中，散热器温控阀的适配转接是极为常见的施工场景，不少进口品牌温控阀的接口规格与市面常见管路、替代配件存在尺寸差异，直接安装往往出现螺纹不匹配、密封失效、连接同轴度偏差等问题，这类适配接头就是为解决该类现场痛点设计的转接构件。这款适配接头针对丹佛斯RTD系列散热器温控阀开发，匹配银冠（Lidl）款阀件的安装接口，两端均采用M30×1.5的公制细牙螺纹，总轴向长度为20mm，属于等径直通式内螺纹转接结构，从结构剖面能看到，接头内部一端加工有适配阀件出水端的内螺纹型腔，另一端为标准内螺纹接口，可直接对接同规格的外接管路或延长件，外圆柱面做了光整处理，靠近中部的位置预留了扳手夹持的受力面，

　　方便安装时施加扭矩，不会因为夹持打滑破坏表面镀层。从设计逻辑来看，这类接头优先保证螺纹的配合精度，M30×1.5细牙螺纹本身的螺距小，自锁性能好，配合合适的密封填料就能满足采暖系统1.0MPa以内的工作压力要求，不会出现渗漏问题；20mm的总长度控制得十分紧凑，安装后不会过多突出阀件表面，在狭小的散热器安装空间内不会和周边的管路、装饰罩产生干涉，适配家装场景下对安装美观度的要求。实际应用中，这类接头主要用在两类场景：一是原有丹佛斯RTD温控阀损坏后，替换不同品牌温控阀头时的接口转接，避免因为接口规格不符需要拆卸整个阀体、破坏墙面管路的问题；二是采暖系统改造时，需要在阀件外侧加装温度传感器、限流配件时的延长转接，

　　保证外接配件和阀件的同轴度，避免因为偏心安装导致的阀杆卡滞、温控失效问题。建模过程中需要重点关注几个尺寸边界：首先是两端内螺纹的同轴度公差，必须控制在0.05mm以内，否则安装后会出现螺纹偏载，受力不均导致密封失效，长期使用还会因为应力集中出现螺纹滑牙；其次是内部型腔的台阶尺寸，对接阀件的一端深度要和阀件出水端的插入长度匹配，既不能过浅导致阀件端面无法顶到密封面，也不能过深导致阀杆行程被顶住，出现温控阀无法完全关闭的问题；外圆的直径要控制在合理范围，既要保证接头壁厚有足够的强度，承受安装扭矩和系统水压，也要保证常用的活动扳手、开口扳手能够顺利夹持，不会因为外圆过大导致扳手无法卡入。从材质适配的角度，这类接头一般采用黄铜镀镍工艺，

　　和图中标注的银色外观匹配，黄铜本身的切削性能好，加工螺纹时容易获得较高的表面粗糙度，镀镍层既能提升防腐蚀能力，适配采暖系统的水环境，也能让外观和银色阀件保持一致，满足家装的视觉要求。现场安装时需要注意，螺纹配合处不能使用过多的密封生料带，避免生料带挤入阀件内部堵塞温控阀的阻尼孔，导致温控失灵，一般推荐使用液态生料带或者专用的螺纹密封胶，固化后既能保证密封，也不会产生多余的碎屑进入管路。另外接头的端面密封要靠螺纹旋合后的端面压紧实现，安装扭矩控制在15-20N·m即可，过大的扭矩会导致黄铜接头的螺纹变形，反而出现渗漏。在建模时还原内部的螺纹结构和型腔台阶，能够提前验证安装时的干涉情况，比如阀件插入后是否会和内部台阶产生碰撞，外接管路拧入后是否会顶到内部的连通孔，这些细节如果在建模阶段忽略，实际加工出样后很容易出现安装失败的问题。这类小尺寸的转接件虽然结构不复杂，但是在采暖系统中起到的作用十分关键，一旦失效会导致散热器漏水、温控失效，直接影响用户的采暖体验，所以设计时每一个尺寸公差都要结合实际安装工况确定，不能照搬通用接头的尺寸参数。
