模块化铝管框架组装式机箱结构设计

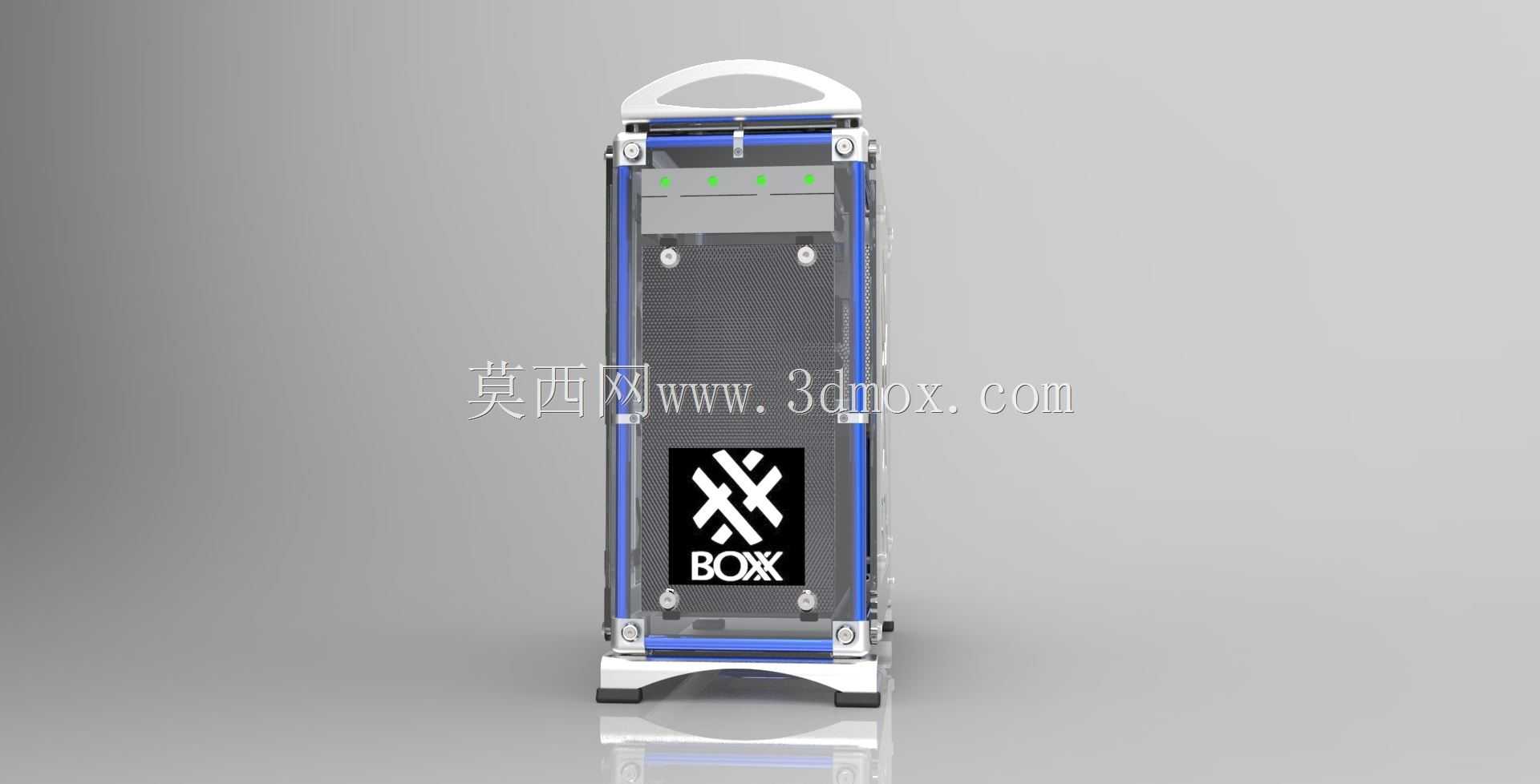

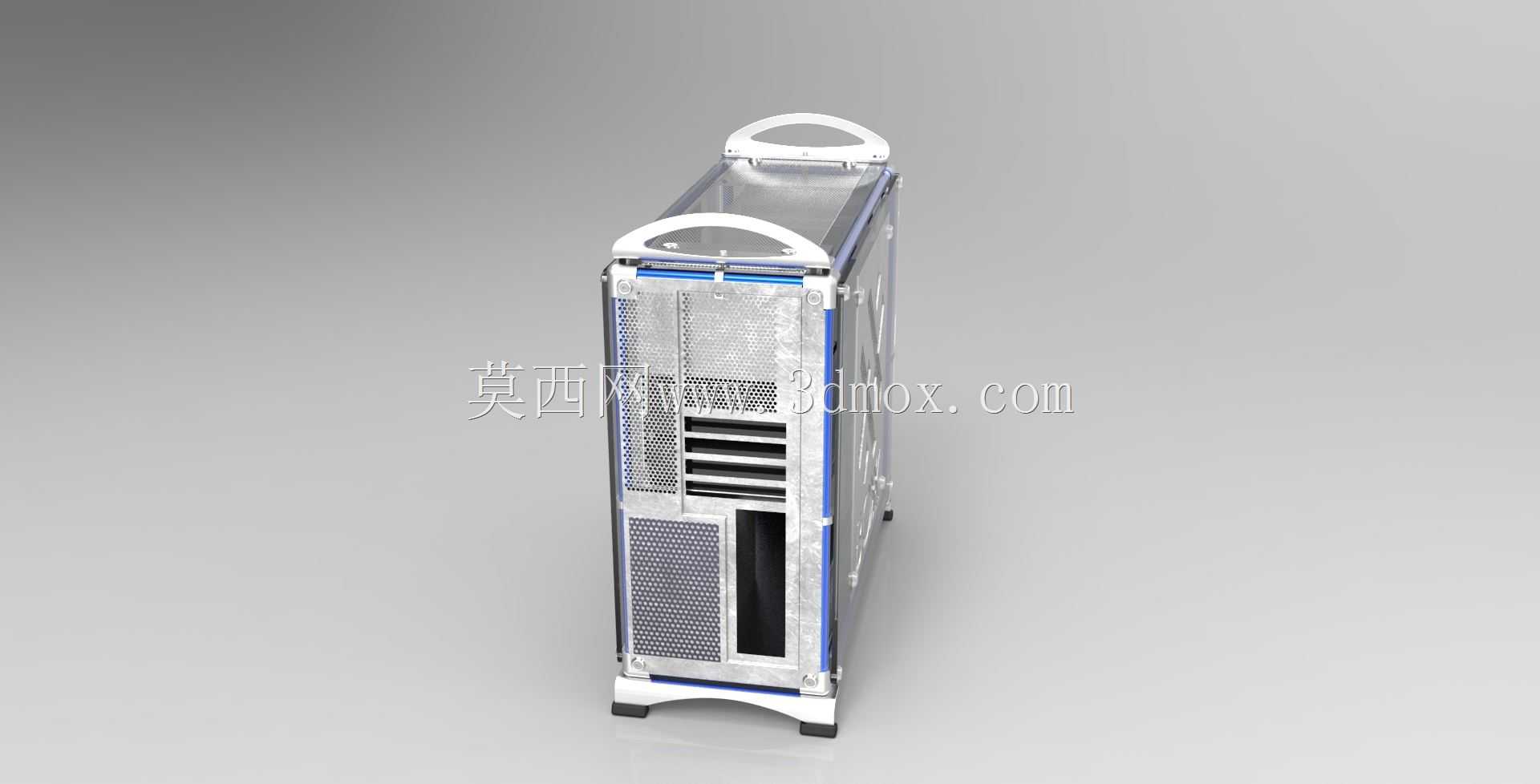

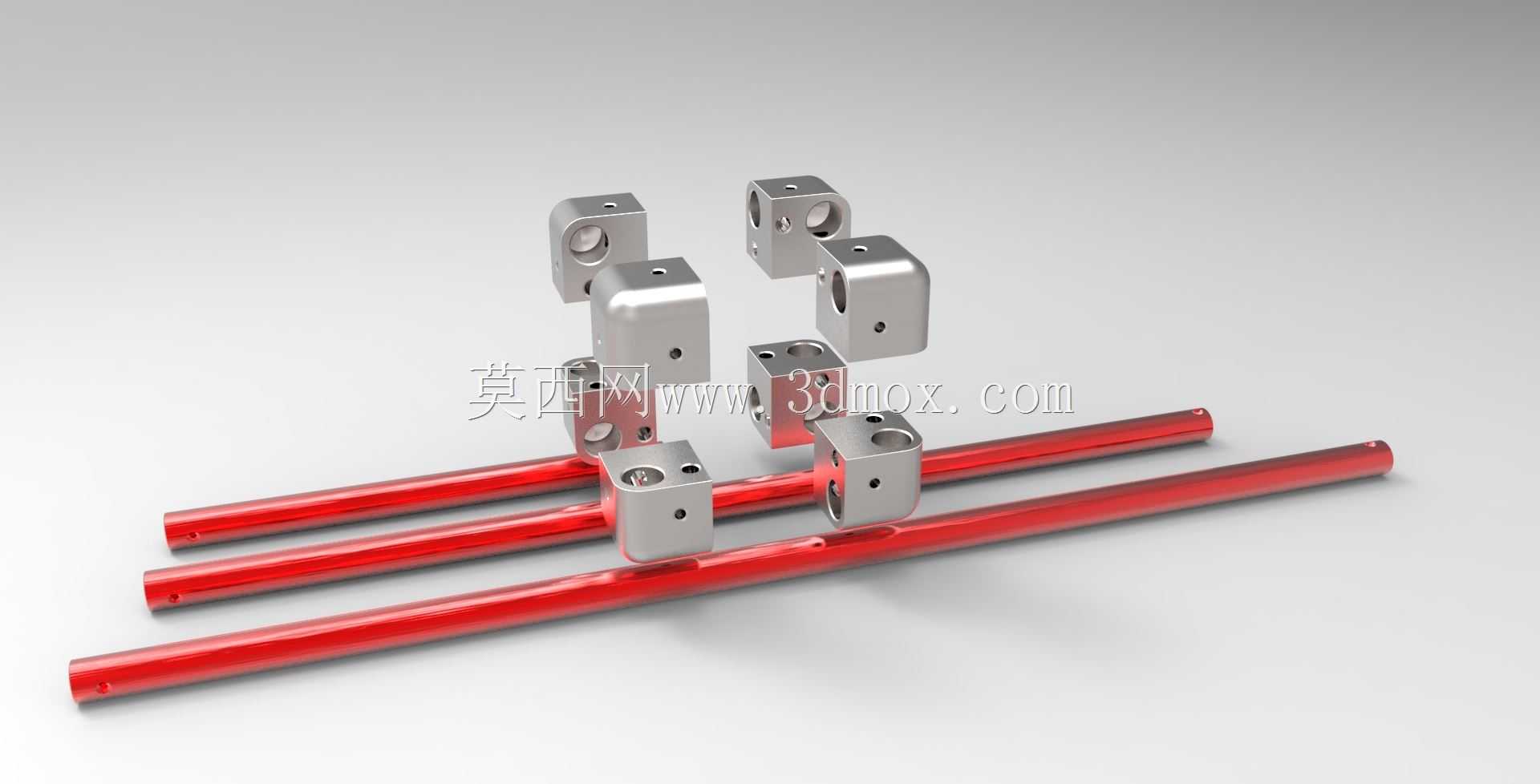

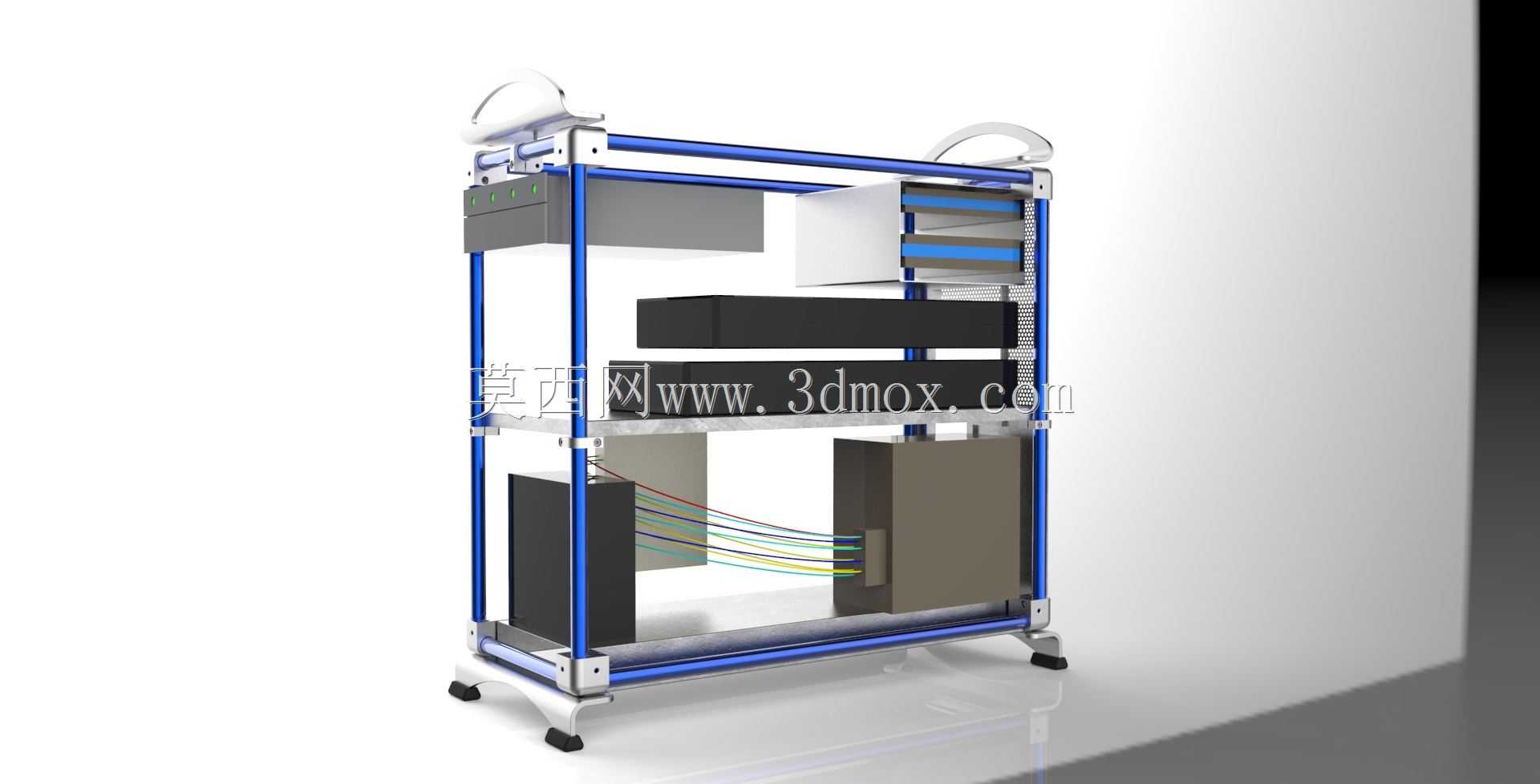

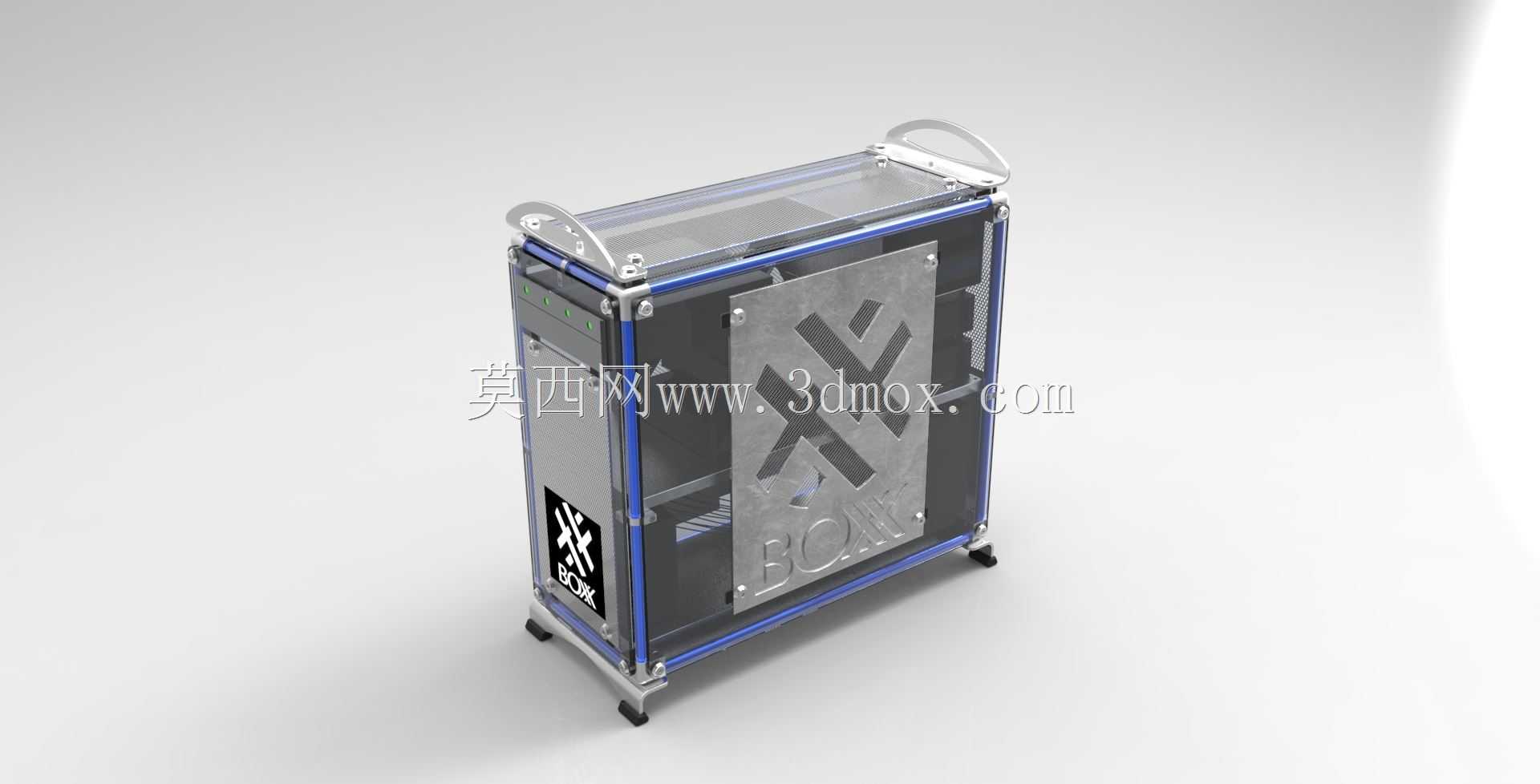

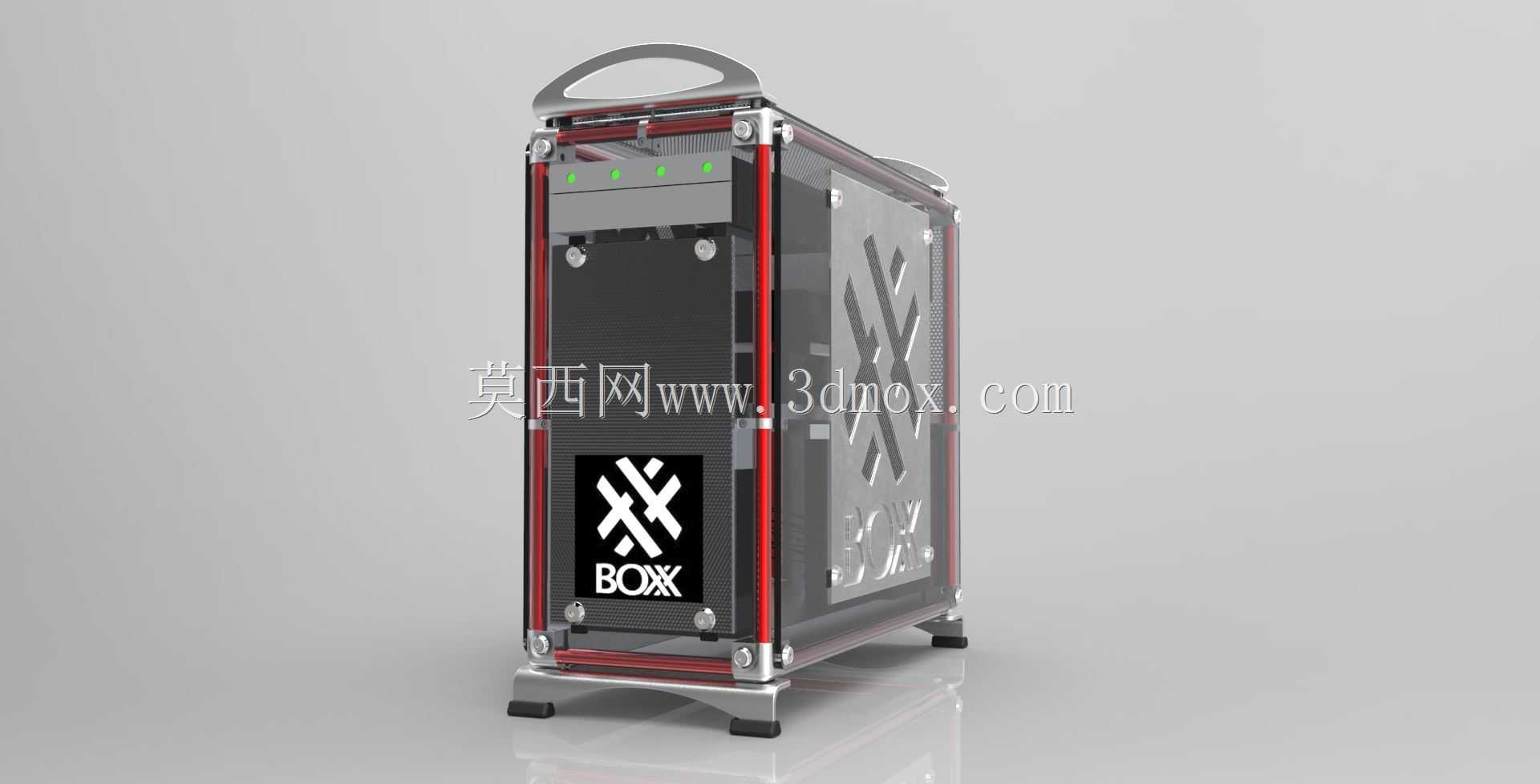

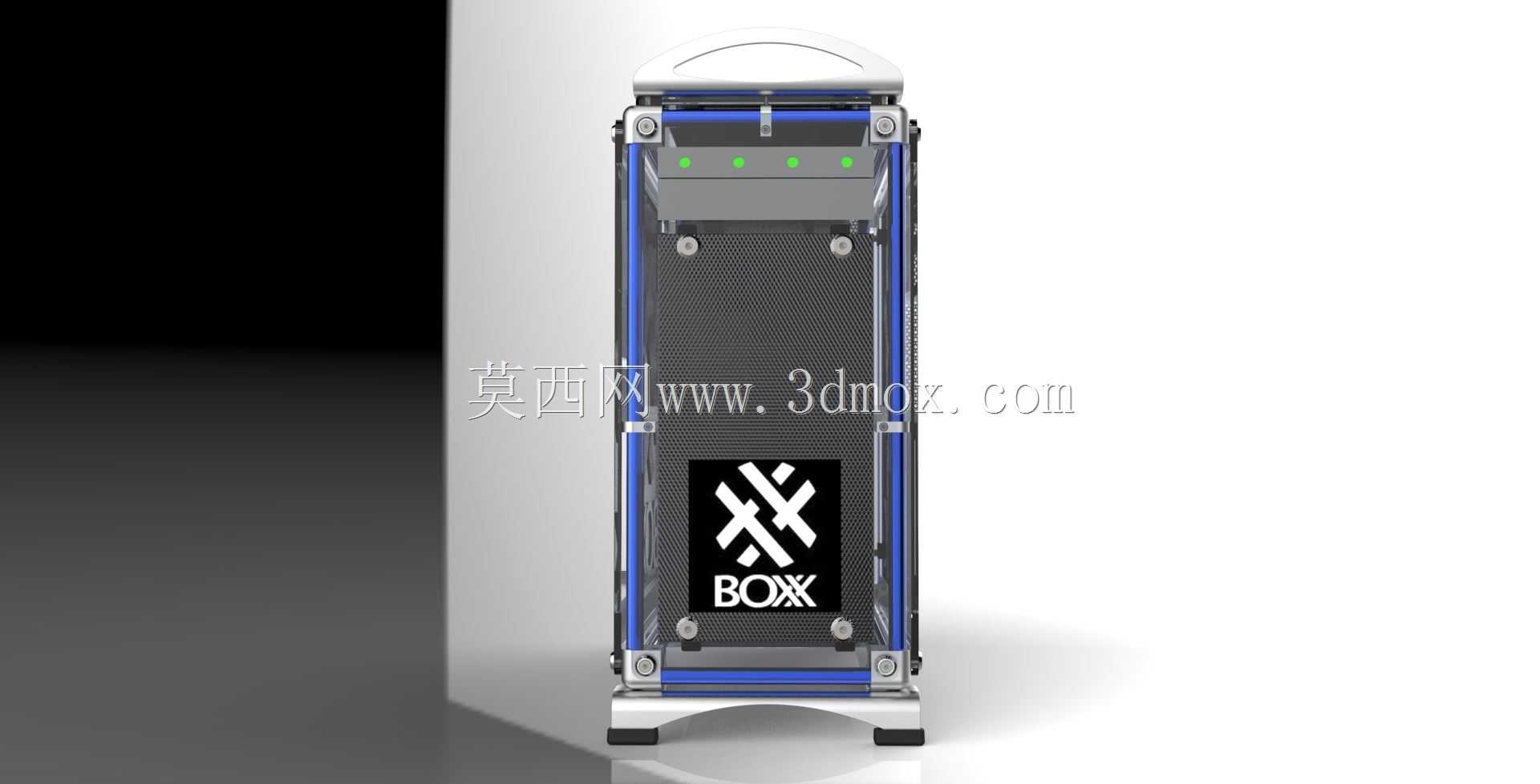

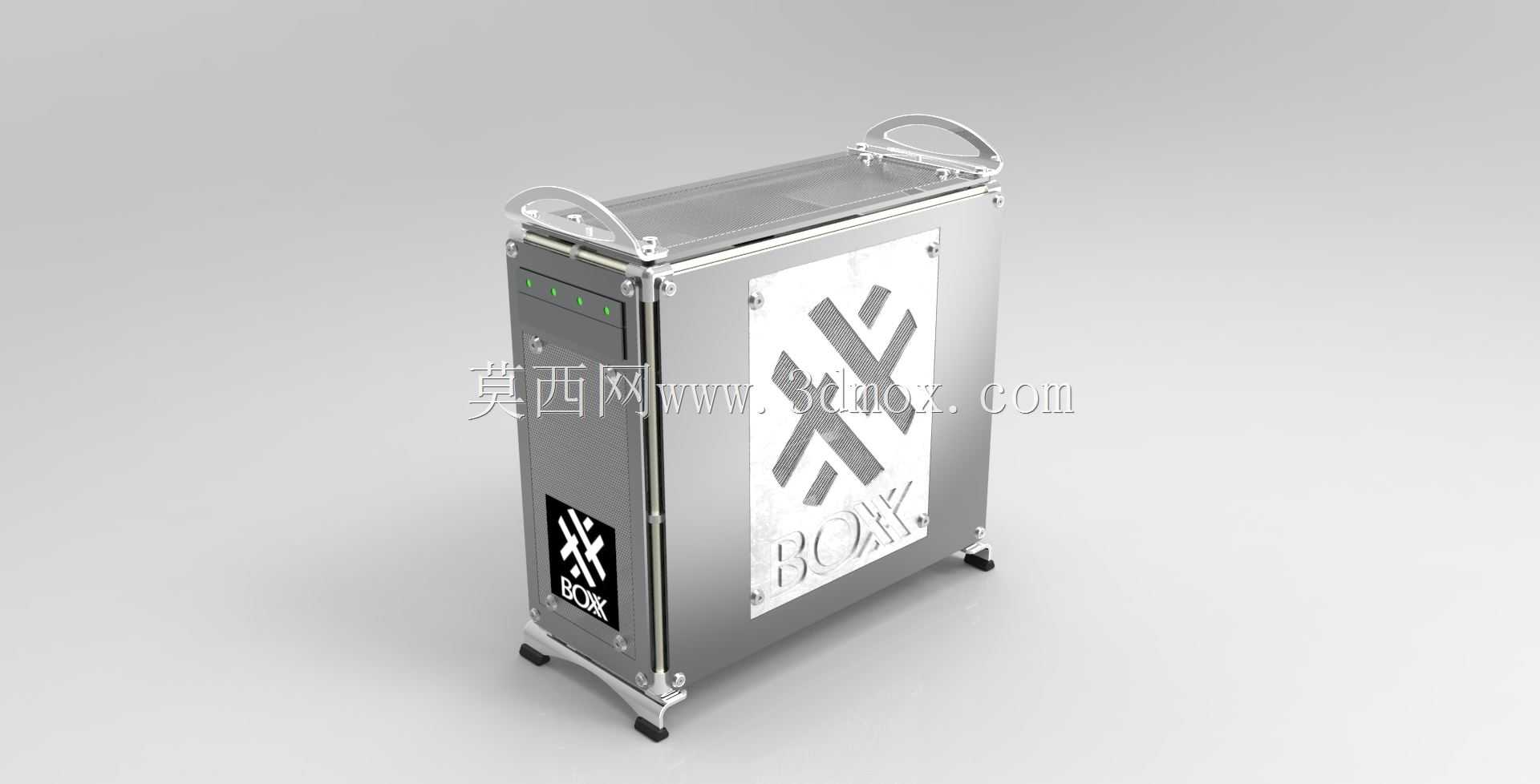

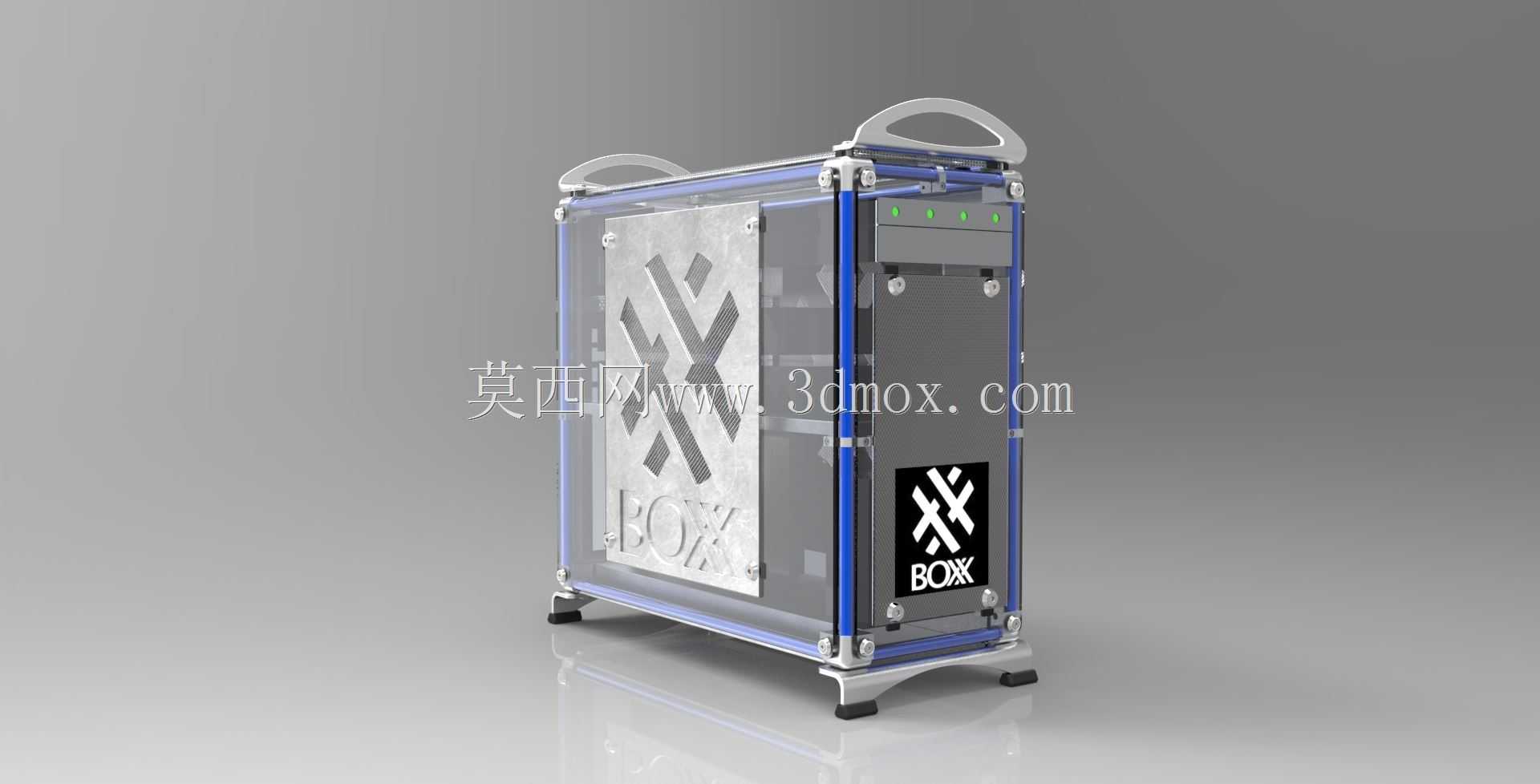

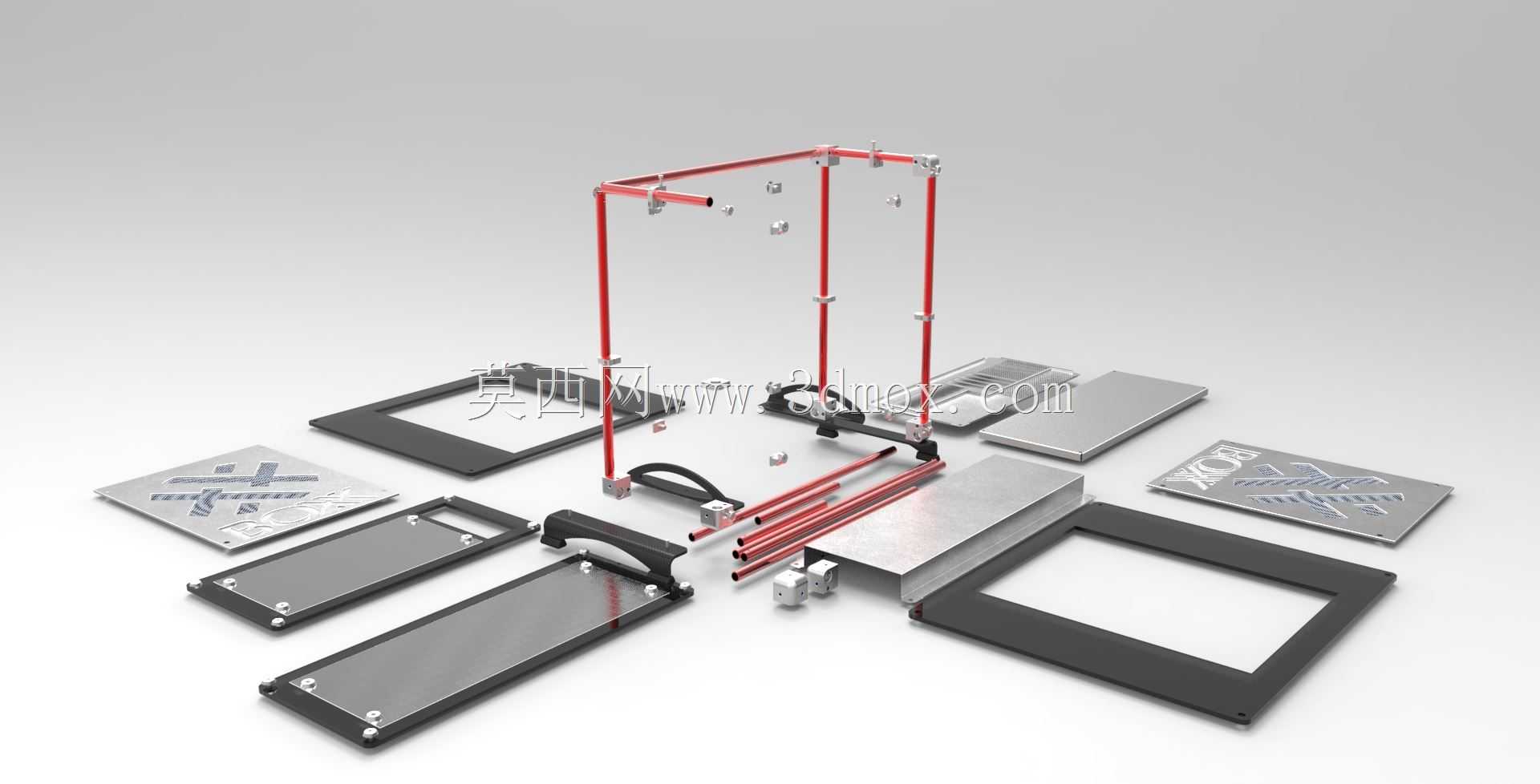

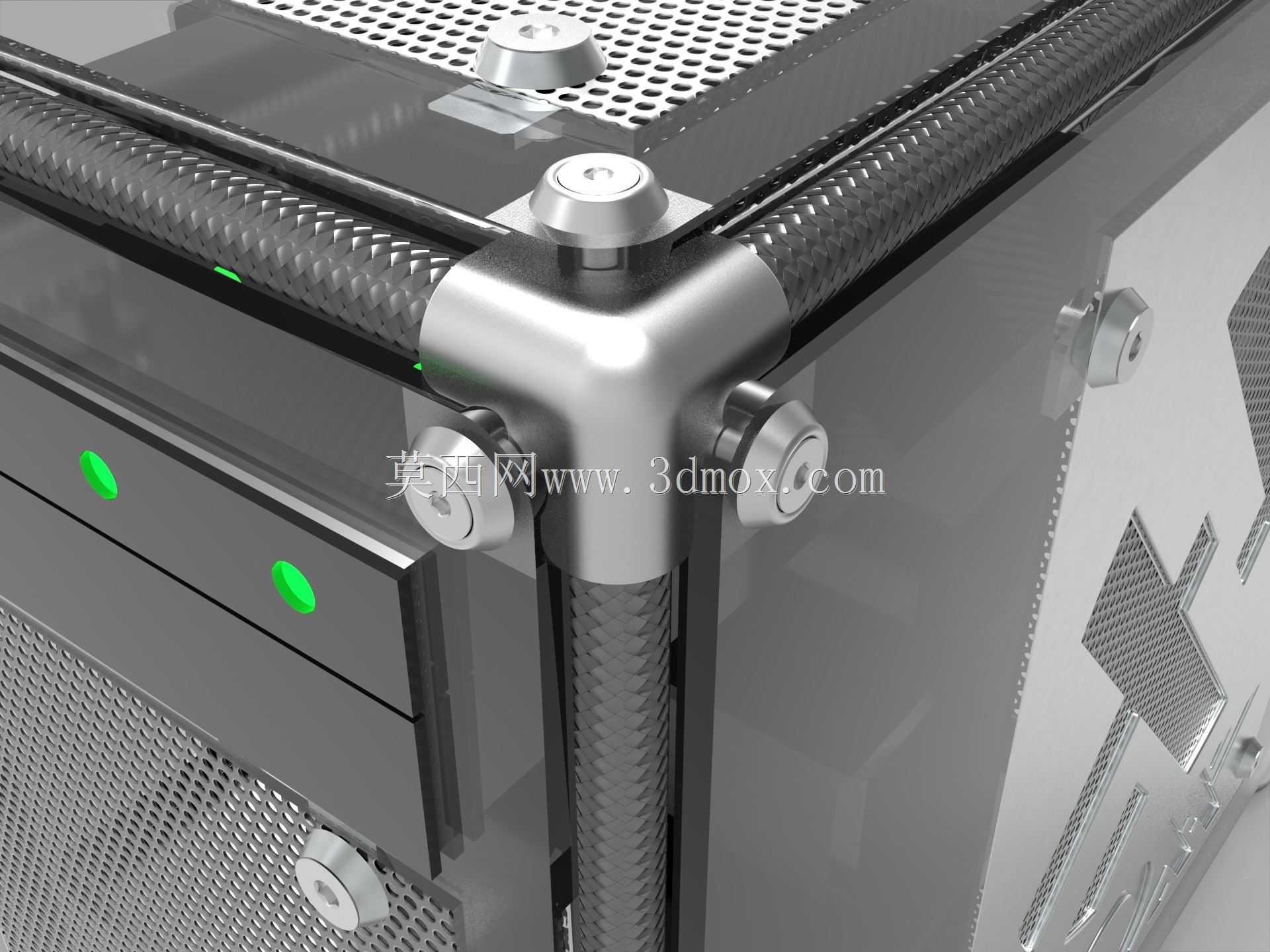

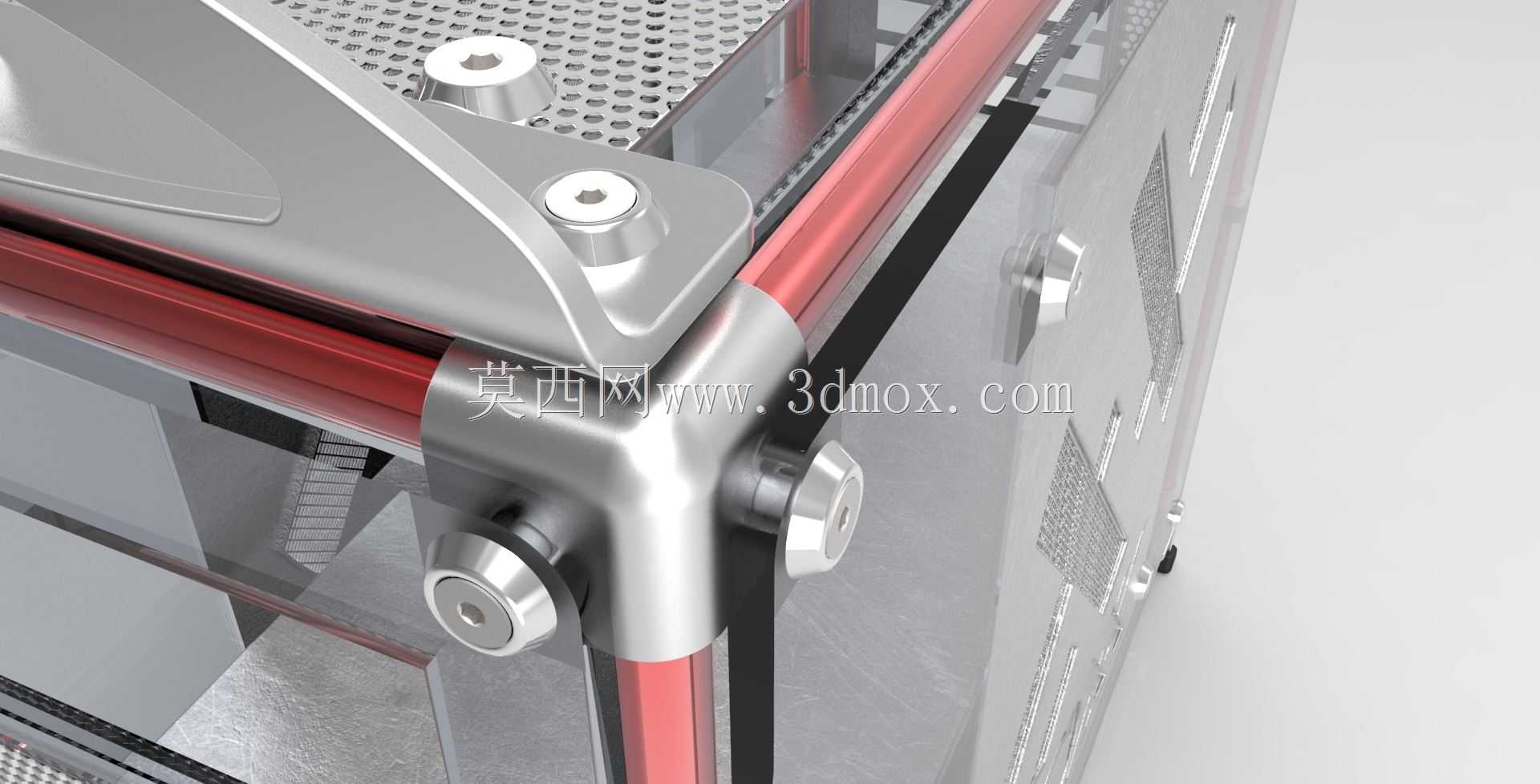

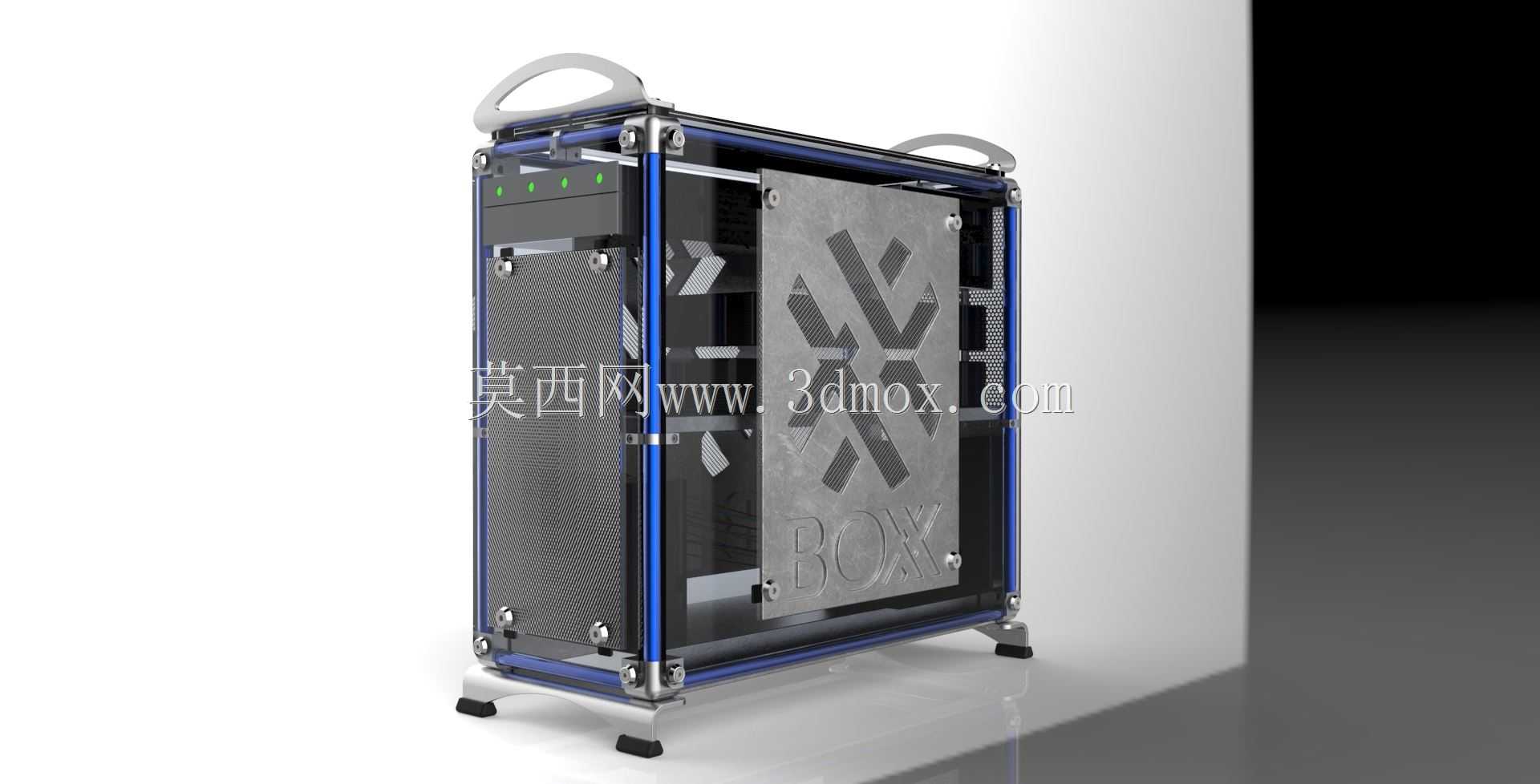

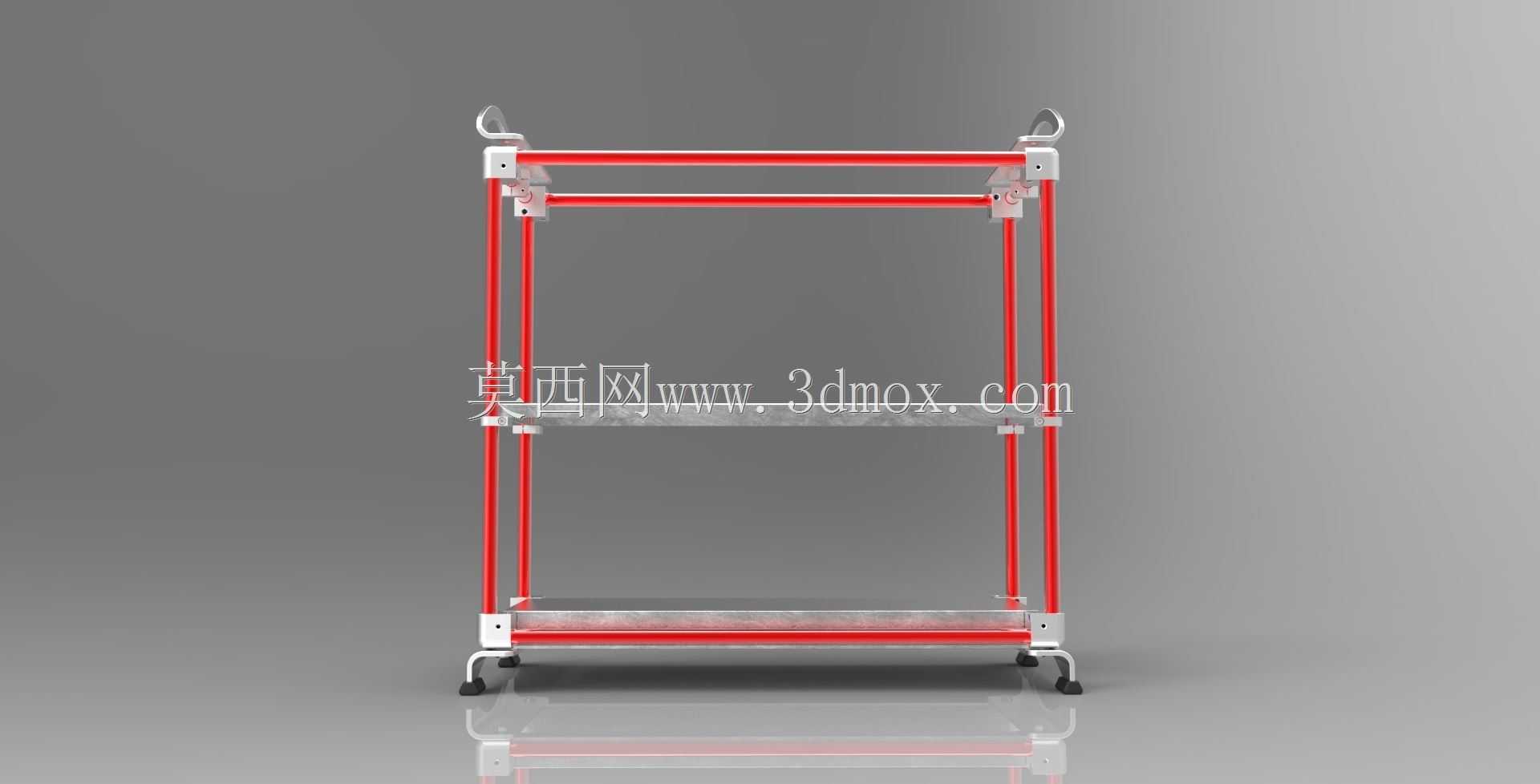

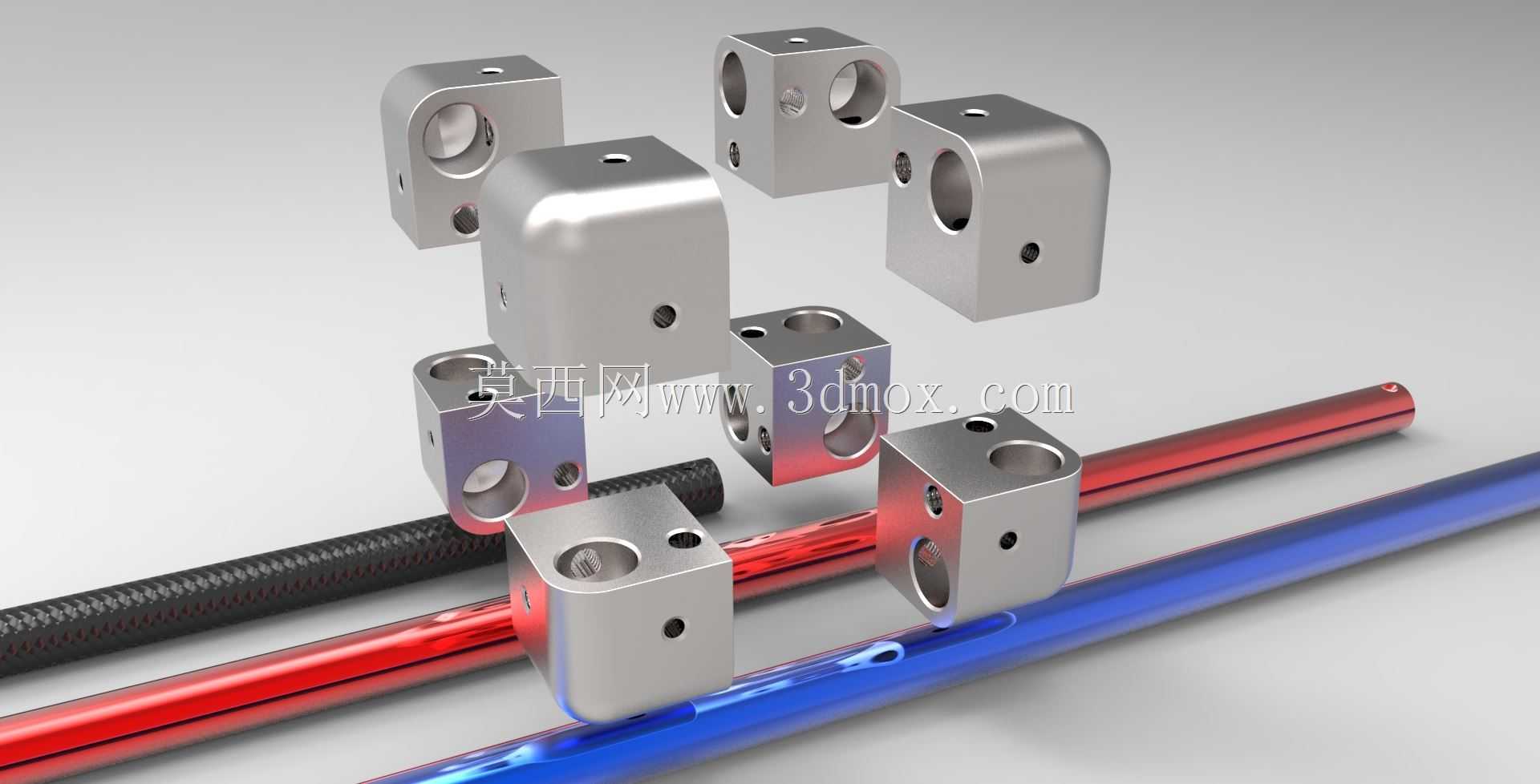

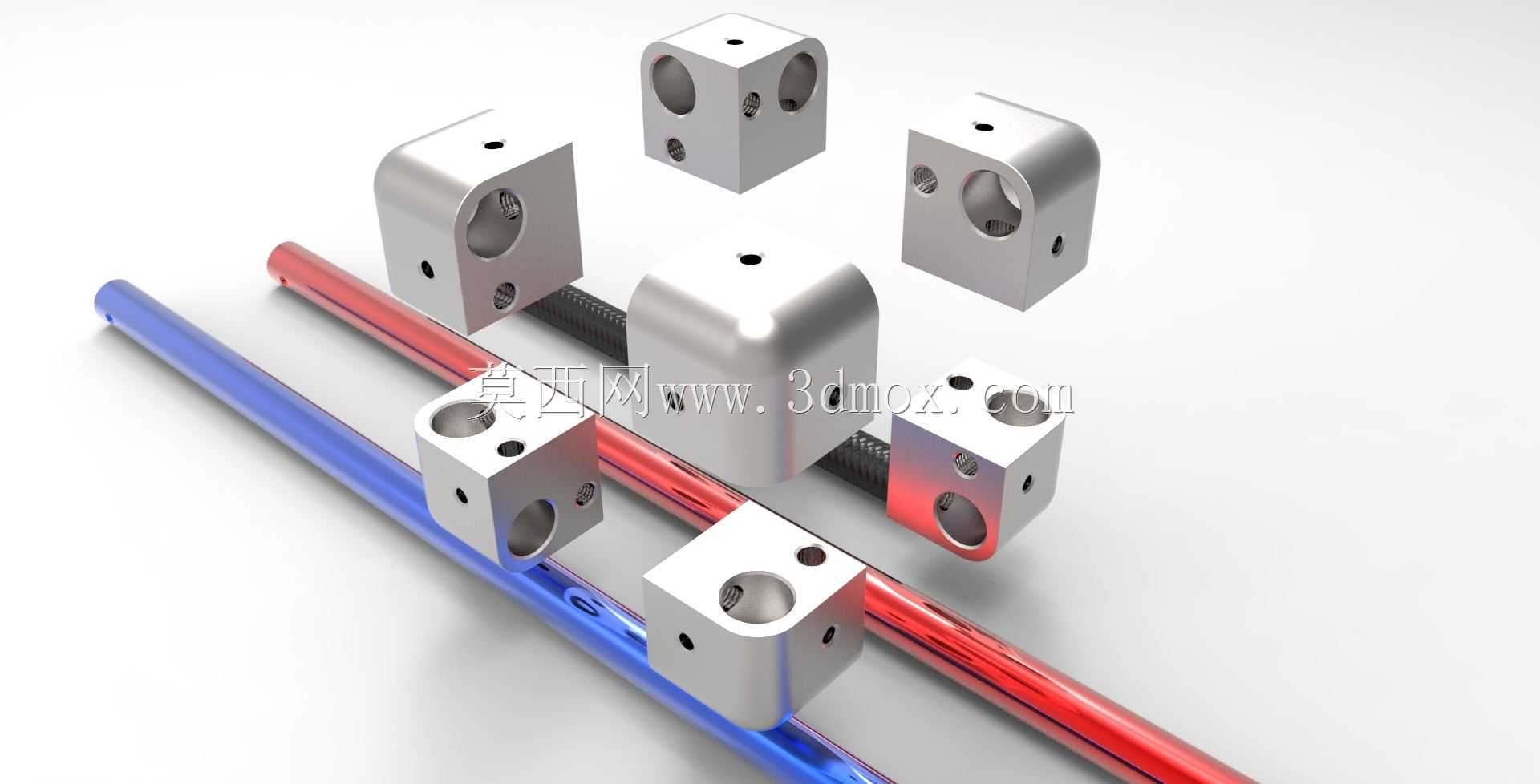

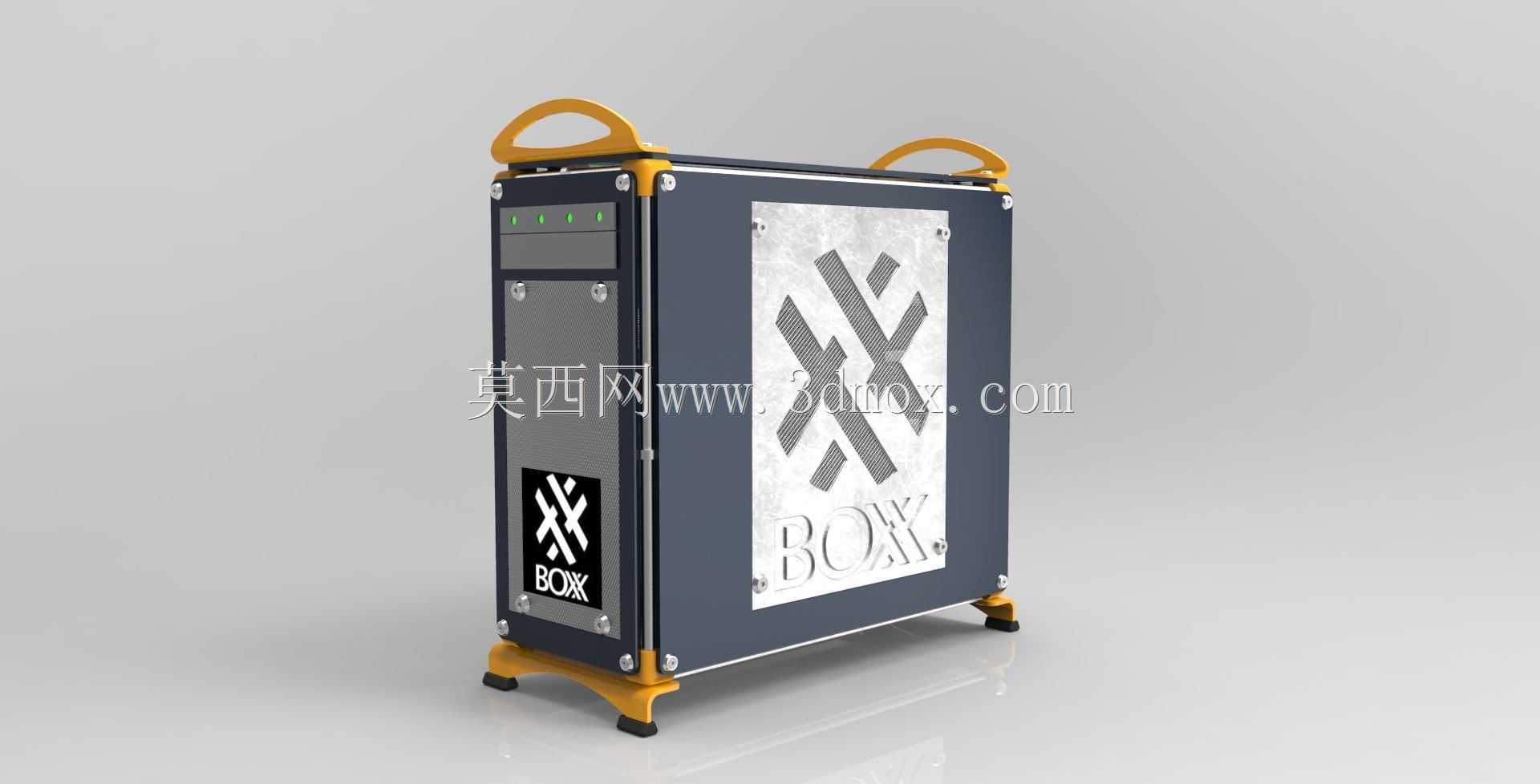

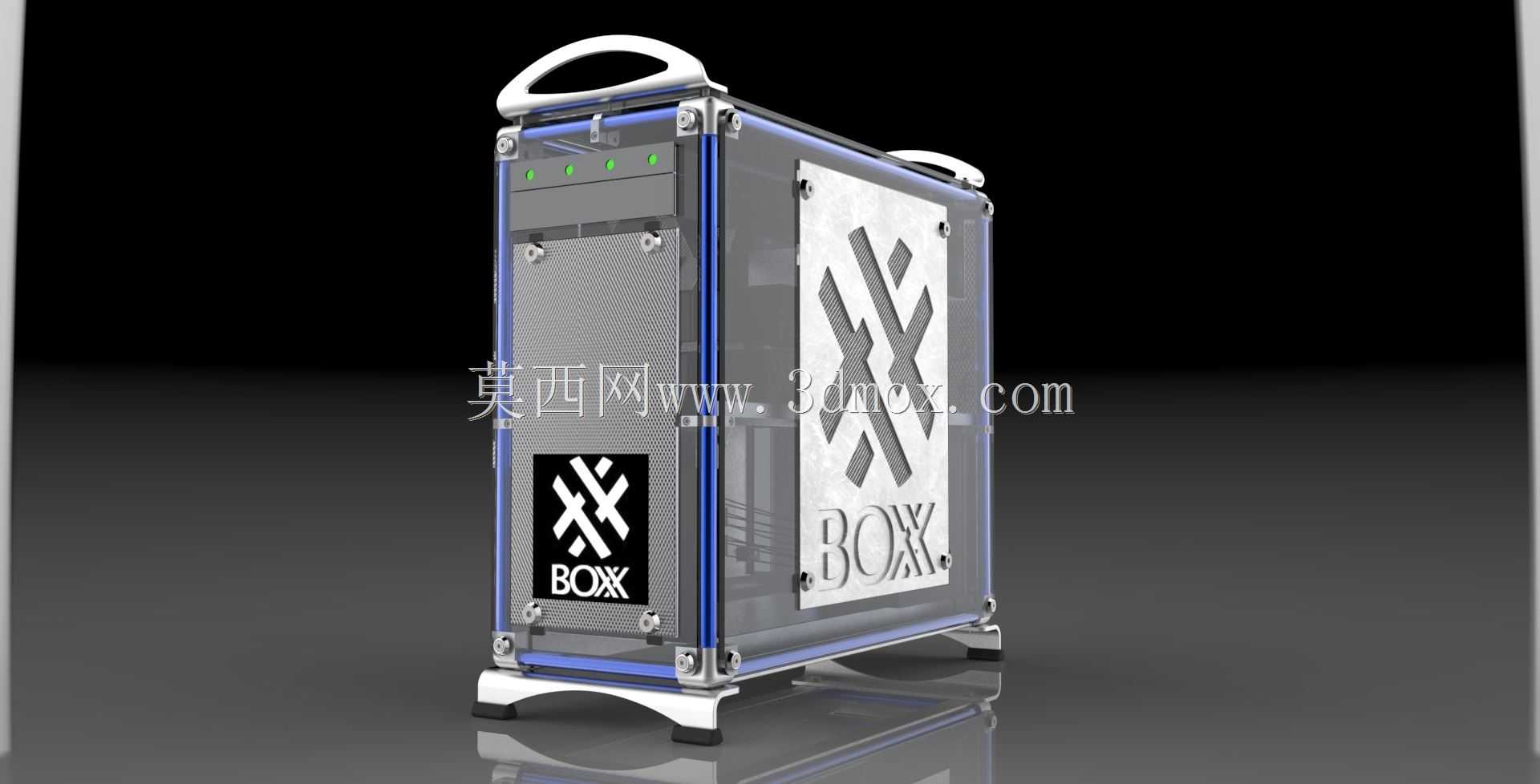

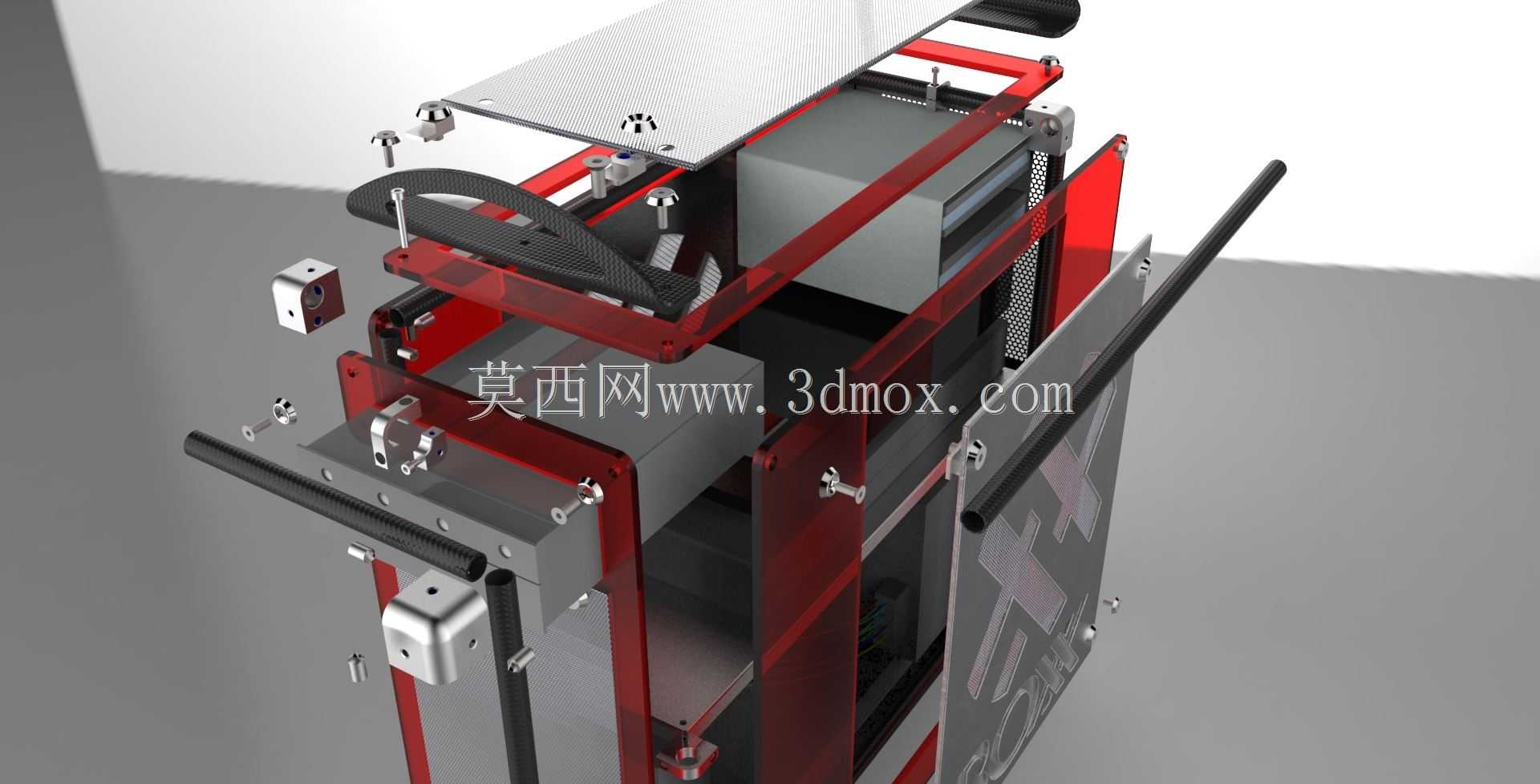

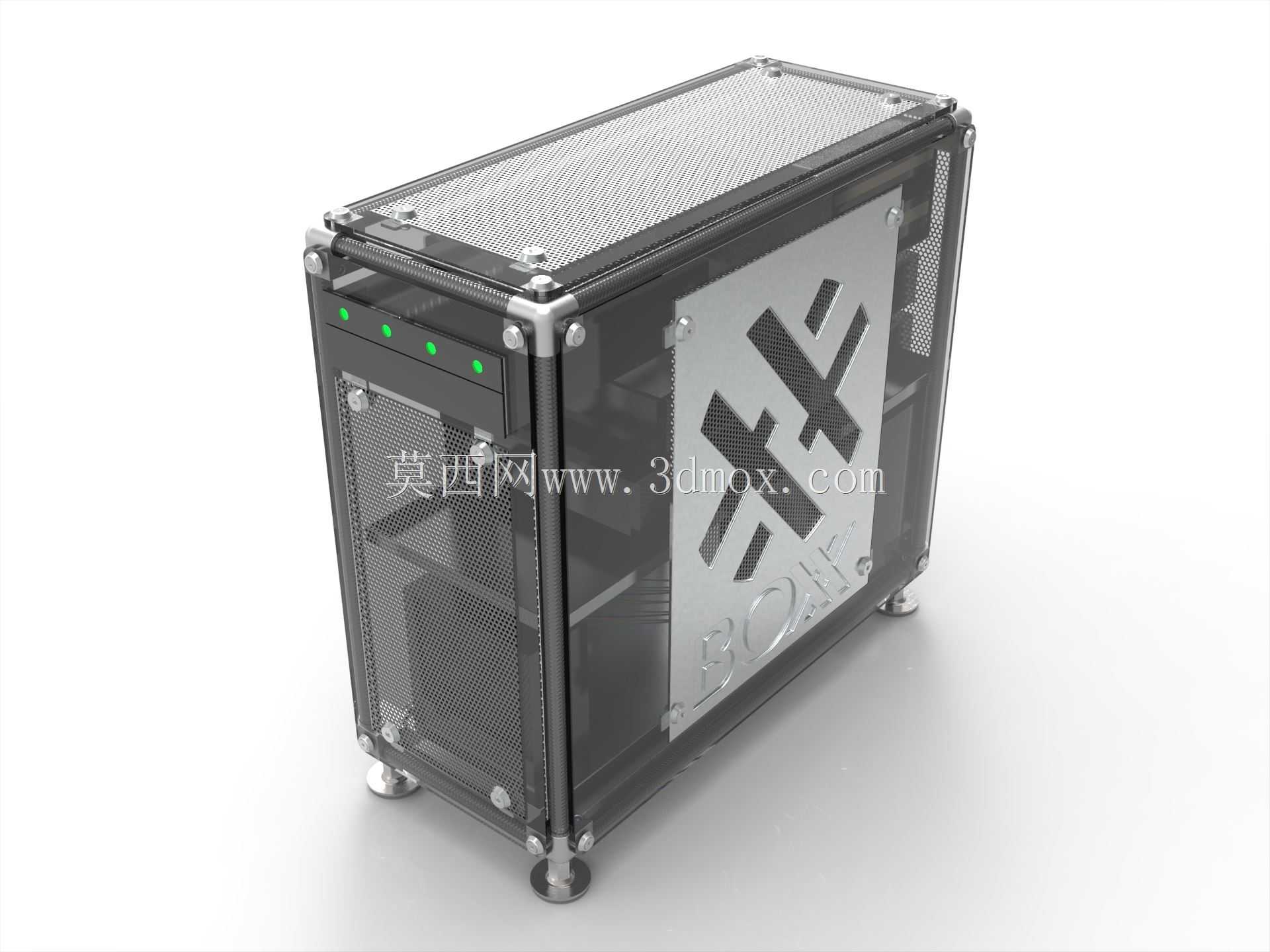

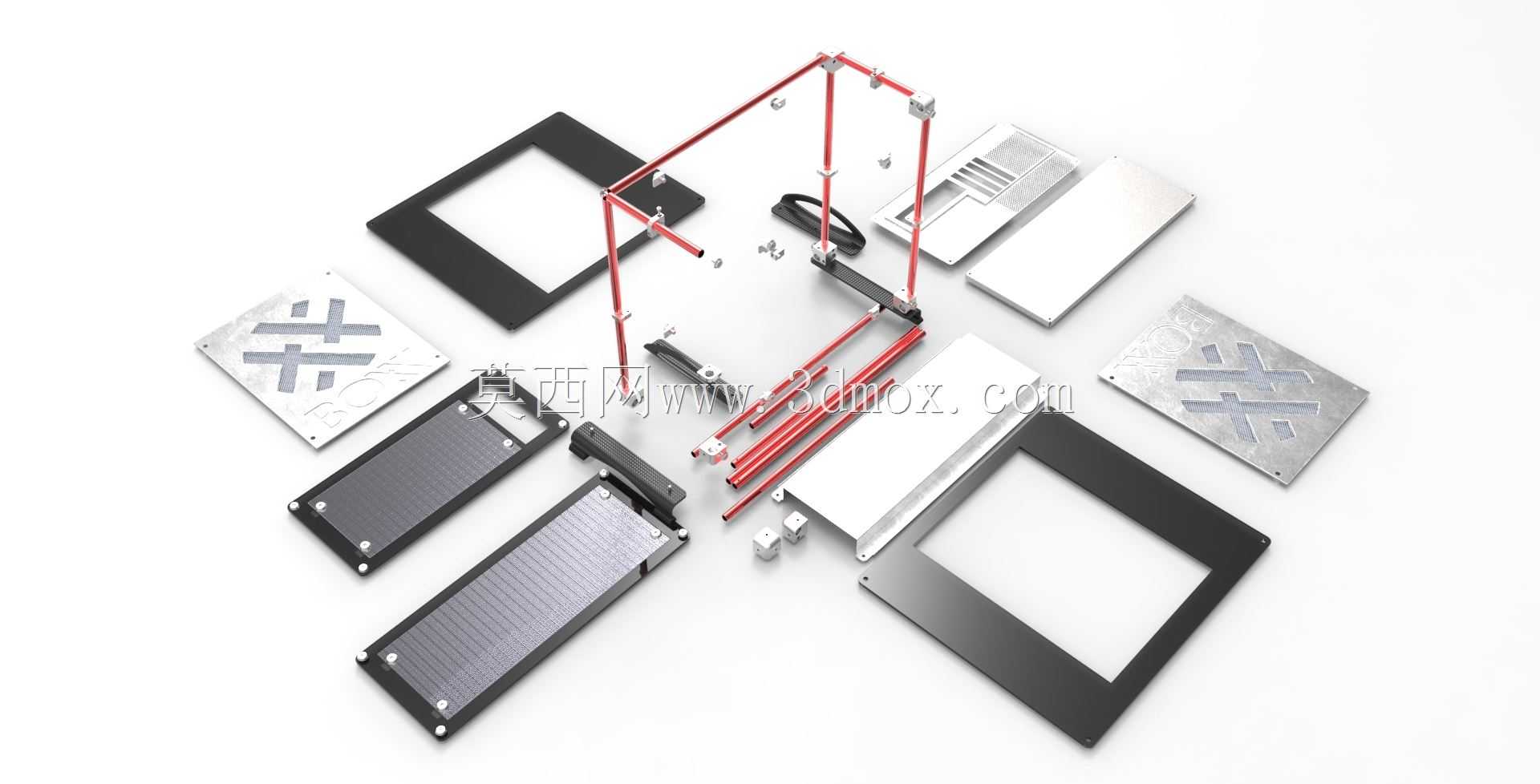

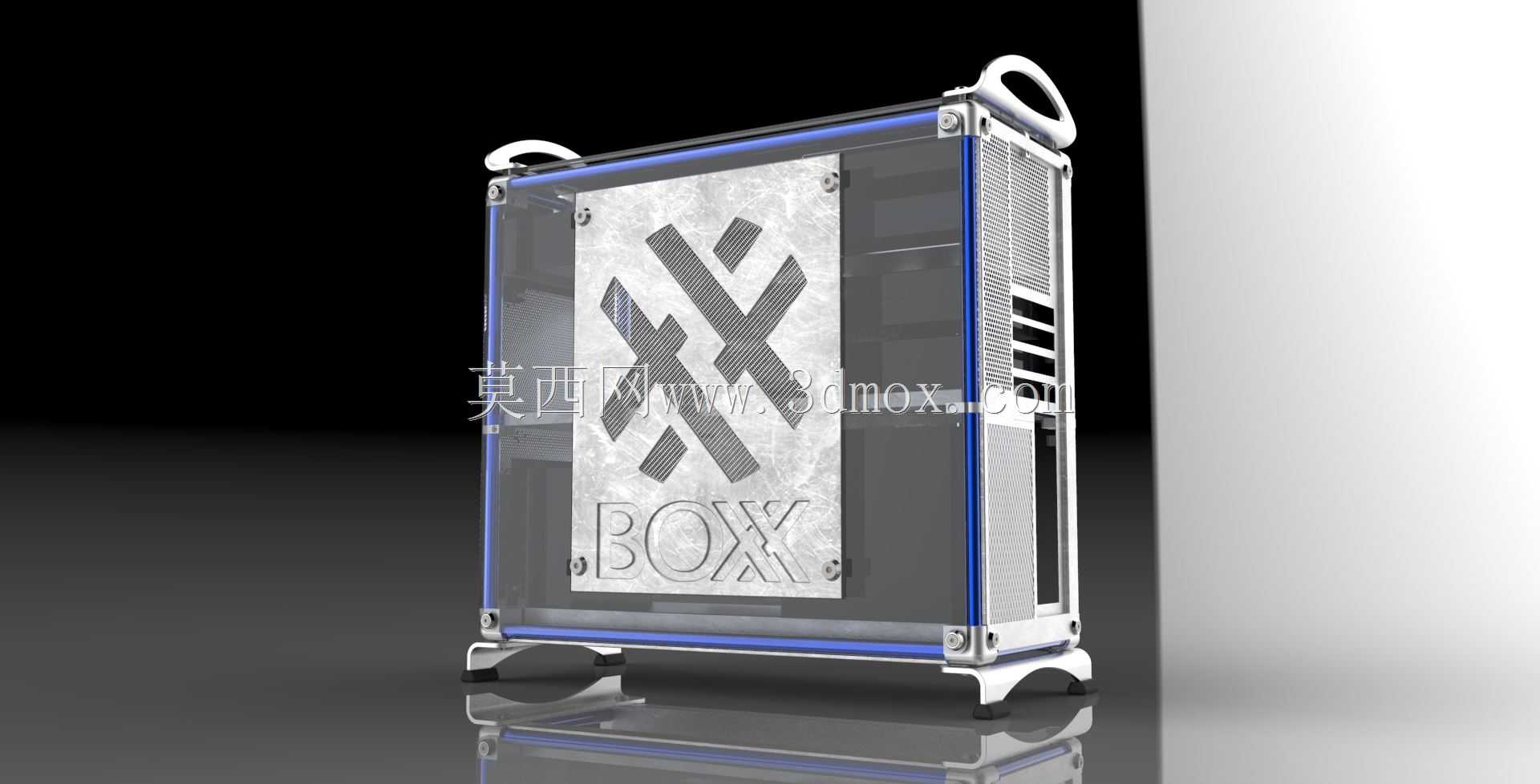

这款模块化框架结构主要面向小型工业计算设备、桌面级测试工作站、嵌入式工控终端的外壳搭建场景，可替代传统一体折弯钣金机箱，满足小批量定制化设备的快速组装需求，尤其适配研发阶段需要频繁调整内部硬件布局、反复拆装调试的实验类设备，也可用于小型检测仪器、桌面型数据采集终端的外防护支撑结构。整套结构以等径圆管作为核心支撑骨架，八个角部采用统一规格的连接构件，所有连接位的孔位参数完全一致，仅通过调整管材的裁切长度即可适配不同长宽高尺寸的箱体需求，无需针对不同尺寸规格重新开模制作角件，大幅降低小批量定制外壳的开模成本与生产周期。框架的侧面与端面采用快装式面板设计，面板通过带旋转锁止结构的快拆压块固定在框架上，无需额外工具即可完成面板的拆装，面板可根据需求选择聚碳酸酯透明板材、ABS工程塑料板材或者拉丝铝板，既可以做全封闭的防护结构，也可以预留散热格栅、操作窗口、接口开孔，适配不同设备的走线、散热、操作需求。设计过程中严格控制框架的安装边界，所有角部连接构件的外凸尺寸统一，管材端面与角件连接后无突出毛刺，整体框架的外部轮廓规整，可直接嵌入标准19英寸机柜的层板空间，也可单独放置在桌面使用，框架底部预留了通用脚轮与支撑脚的安装孔位，可根据使用场景选择移动或者固定放置的安装方式。框架的管材连接采用直插式定位加侧面顶丝固定的结构，组装时仅需将裁切好的管材插入角件的定位孔，拧紧侧面的固定顶丝即可完成骨架搭建，无需焊接或者专业粘接工艺，普通操作人员即可完成整机组装，后期需要调整箱体尺寸时，仅需更换对应长度的管材即可，原有角件、面板固定件均可重复利用，减少物料浪费。面板的固定压块带有90度旋转锁止结构，将压块旋转至解锁位置时可直接取下面板，旋转至锁止位置时压块会紧密压住面板边缘，保证面板安装后的平整度与连接强度，避免设备移动过程中面板出现松动异响。整套结构的所有外露构件均做了圆角处理，无尖锐棱角，避免组装与使用过程中划伤操作人员，框架内部预留了通用硬件安装的螺柱孔位，可直接固定标准尺寸的工控主板、电源模块、散热风扇等硬件，无需额外制作内部安装支架，进一步缩短设备的整体组装周期。
