直列四缸内燃机引擎结构三维建模

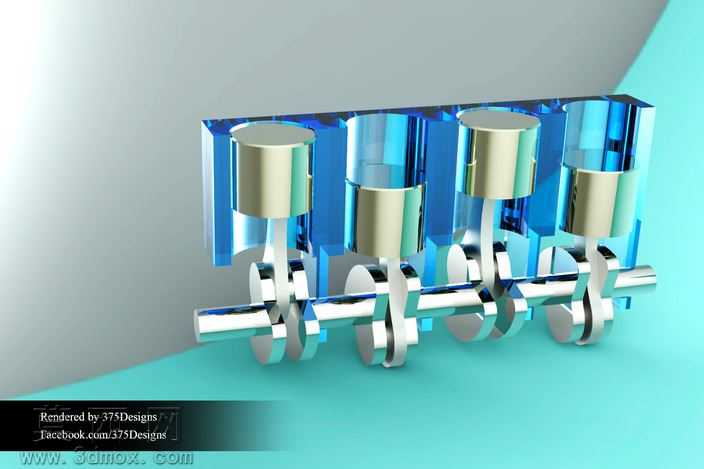

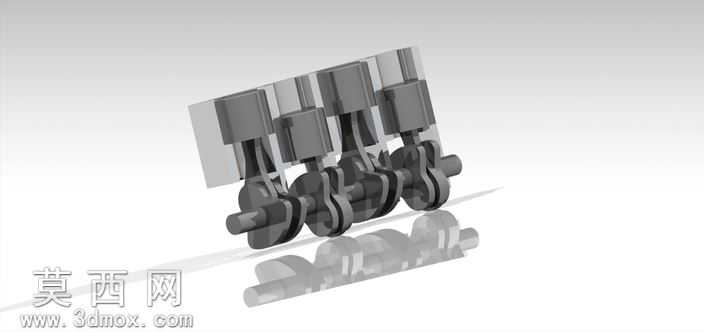

本模型为直列四缸内燃机引擎的教学演示类三维建模作品，建模过程中以真实内燃机的工作逻辑为核心依据，首先完成整体布局的基准搭建，确定四个气缸等距排列的直列排布基准轴，对齐曲轴的回转中心与各气缸的中心轴线，保证活塞运动方向与曲轴回转中心的垂直精度，避免后续装配出现运动干涉。建模阶段先构建气缸体的基础实体，按照真实引擎的缸径、行程参数预留气缸套安装位，同时在缸体侧部预留冷却水道、润滑油道的对应结构，还原缸体的基础承载功能；随后逐个完成活塞组件建模，包含活塞本体、活塞环、活塞销的分体式结构，活塞头部的燃烧室凹坑、环槽结构均按照常规民用内燃机的通用尺寸还原，保证活塞与气缸壁的配合间隙符合仿真演示的精度要求。接下来完成曲柄连杆机构的核心建模，曲轴部分按照四缸引擎的点火顺序设置对应的曲柄销相位角，平衡块的形状、配重位置均参考通用直列四缸引擎的结构设计，保证曲轴转动时的动平衡逻辑符合真实机械原理；连杆部分采用分体式大端设计，还原连杆轴瓦的安装位、连杆螺栓的定位结构，确保连杆与活塞销、曲柄销的连接关系准确无误。建模完成后对各部件进行装配约束，为活塞添加沿气缸轴线的滑动副，为曲轴添加绕主轴颈的回转副，为连杆添加与活塞销、曲柄销的转动副，可直观演示四缸引擎的往复运动转化为旋转运动的完整过程。材质渲染阶段，对缸体采用铸铁哑光金属材质，曲轴、连杆采用锻钢的半光泽金属质感，活塞采用铝合金的浅金属质感，各部件的材质区分清晰，能够直观分辨不同结构的功能分区，整体模型无多余冗余结构，重点突出内燃机的核心传动逻辑，适合作为机械原理教学、内燃机结构认知的演示素材，可帮助学习者快速理解四缸引擎的动力传递路径、各部件的配合关系，也可作为相关动力机械设计的基础参考模型，用于结构原理验证、运动仿真演示等场景。
