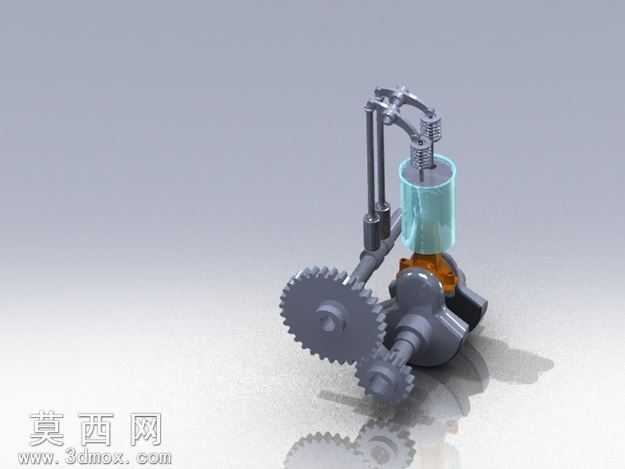

单缸发动机曲柄凸轮轴装配结构展示

本作品为单缸发动机核心传动与配气机构的装配三维模型，建模阶段采用自底向上的装配设计思路，先逐一完成单个零件的参数化建模，再按照实际机械装配的约束关系完成整体拼接，所有配合关系完全还原真实发动机的运动逻辑。建模过程中对齿轮传动副做了精确的齿形参数匹配，两个啮合齿轮的模数、压力角参数完全统一，齿侧间隙按照常规小型内燃机的装配公差设置，既保证传动仿真时无干涉卡顿，也符合实际工程的设计规范。针对曲柄连杆结构，建模时严格还原了曲柄销、主轴颈的偏心距参数，连杆大小头的孔径与对应配合轴径的配合关系按照间隙配合设置，能够完整复现活塞往复运动与曲轴旋转运动的转换过程。配气机构部分的凸轮轴型线按照常规单缸发动机的配气相位设计，凸轮与挺柱的接触关系设置为相切配合，顶部气门弹簧采用螺旋扫描特征完成建模，弹簧的节距、丝径、有效圈数参数均参考通用小型内燃机的气门弹簧参数设定，能够直观展示凸轮转动驱动气门往复开闭的完整动作逻辑。材质与渲染阶段，对不同功能的零件做了差异化的材质赋予：曲轴、齿轮等承载传动载荷的零件赋予深灰色金属材质，模拟铸铁或铸钢的基体质感；缸套部分赋予半透明的青蓝色玻璃材质，既可以清晰展示内部活塞的运动状态，也能区分缸体与内部运动构件的结构边界；凸轮轴驱动的气门组件赋予银灰色金属材质，模拟钢制零件的加工质感；底部壳体部分赋予哑光深灰材质，模拟发动机曲轴箱的铸造表面质感。渲染时采用柔和的工作室环境光，在模型下方添加了软阴影效果，同时开启了地面反射，让整体模型的展示更具立体感与真实感。整体模型采用半剖与透明化结合的展示方式，无需拆解装配体即可清晰观察内部的传动链路与配气链路的连接关系，所有运动构件的自由度均按照实际工况做了限定，可直接用于运动仿真演示，直观展现单缸发动机从曲轴旋转、齿轮传动到凸轮轴驱动气门开闭、活塞往复运动的完整工作循环，清晰呈现内燃机核心机构的运动原理与装配逻辑。
