汪克尔转子动力总成传动结构设计

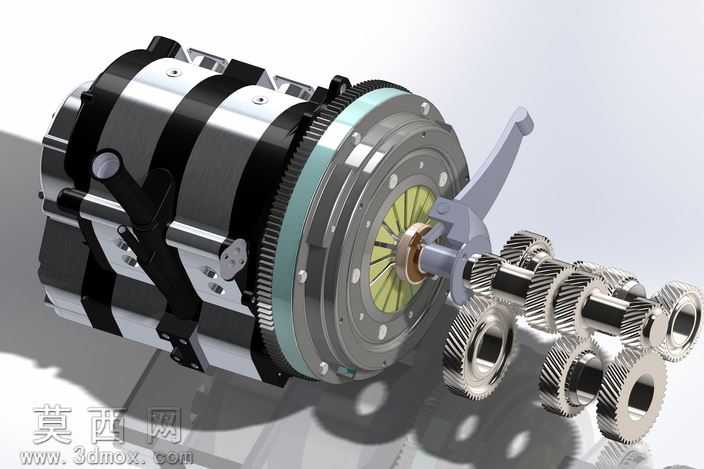

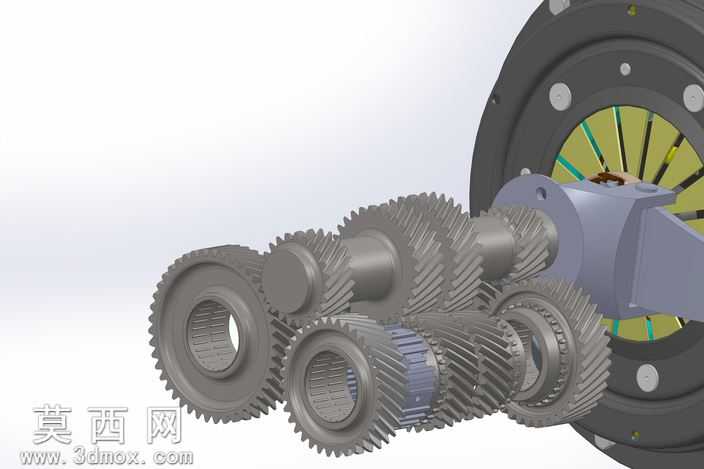

本作品为汪克尔转子动力配套的动力总成三维设计，整体建模过程严格遵循机械设计的装配逻辑，先完成核心转子发动机主体的结构搭建，再依次排布各级传动齿轮、输出连接机构与外围紧固组件，所有零件的尺寸配合均经过干涉校验，确保虚拟装配状态下各部件无运动冲突。建模阶段对发动机壳体的分层结构做了精细化还原，从外层的散热壳体、中间的密封紧固层到内部的转子容腔，每一处连接孔位、定位凸台都按照实际机械加工的工艺要求设计，避免出现不符合生产逻辑的悬空结构与无效特征。渲染阶段针对不同部件的材质特性做了区分处理：发动机主体的金属壳体采用哑光铝合金材质，搭配局部黑色阳极氧化的紧固饰条，还原工业动力部件的质感；传动齿轮组采用高亮抛光的合金钢材质，通过调整粗糙度与反射参数，表现出齿轮加工面的金属光泽与齿形的精密加工痕迹；输出端的操纵拨叉采用铸钢材质，表面做了细微的颗粒质感处理，区分于机加工零件的光滑表面。结构设计上重点还原了汪克尔动力总成的动力传递路径：转子输出的动力经过同轴的离合连接结构，传递到多级斜齿轮组完成减速增扭，最终通过输出轴向外传递动力，各级齿轮的模数、齿宽、螺旋角都匹配转子发动机的高转速输出特性，同时在齿轮组旁设计了拨叉换挡结构，可实现动力的接合与断开控制。设计过程中兼顾了总成的装配工艺性，所有紧固件都预留了合理的操作空间，壳体之间的密封槽位置精准，传动部件的润滑通道在模型中也做了对应预留，整体模型既具备外观展示的精细度，也能满足结构原理演示、装配工艺模拟的使用需求，完整呈现了汪克尔转子动力从核心做功单元到动力输出端的整套机械结构逻辑。
