适配自行车改装的电动增压装置结构设计

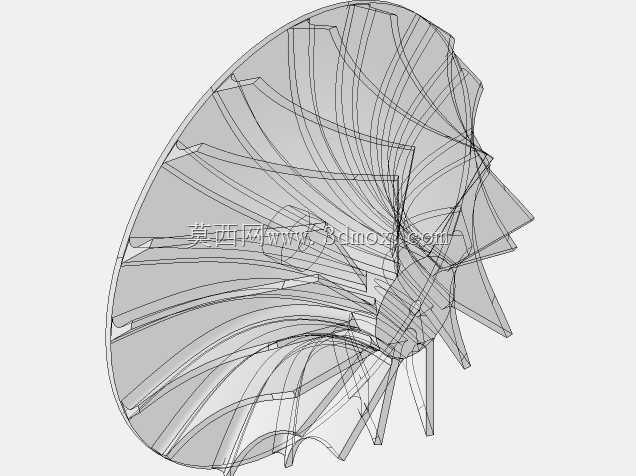

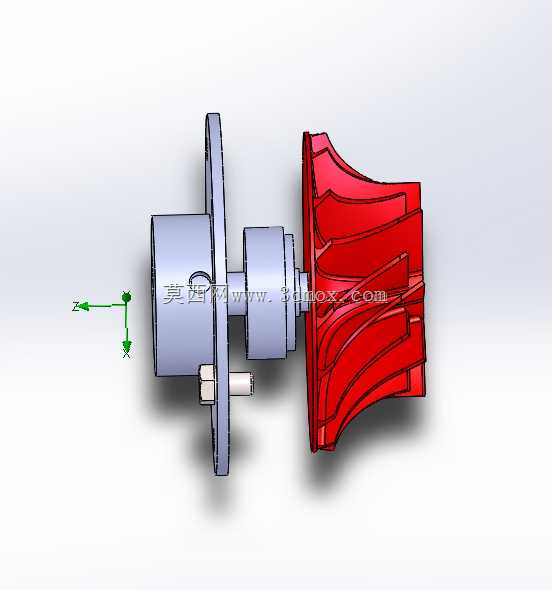

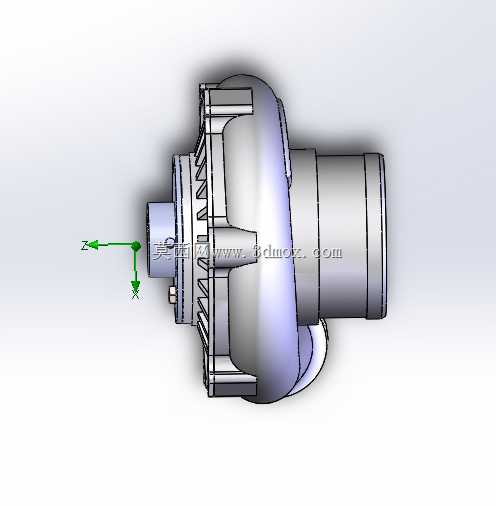

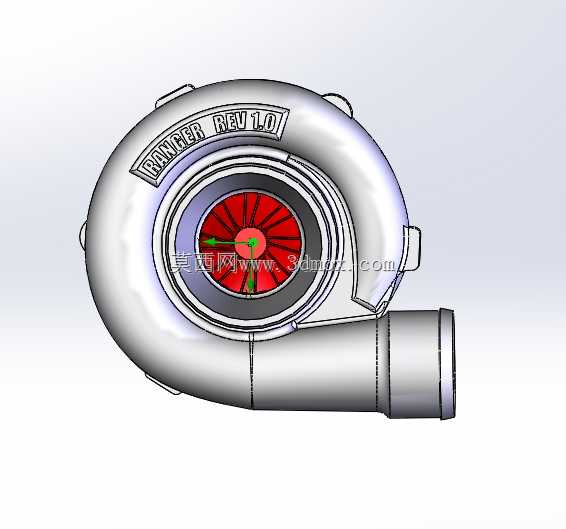

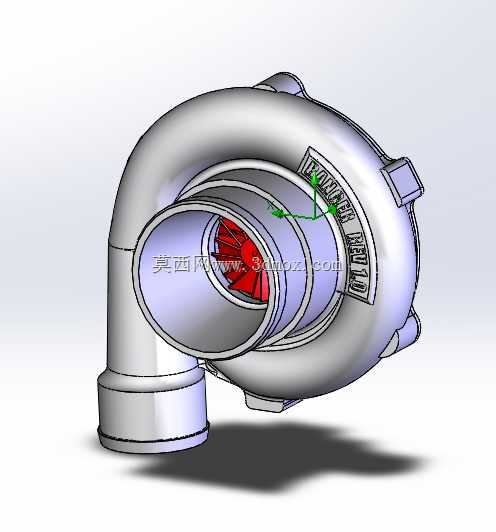

这款电动增压器主要面向民用自行车动力改装场景，核心用途是通过主动压缩进气的方式，提升改装后燃油或气动助力自行车的进气充量，进而优化助力单元的动力输出表现，解决小排量助力单元低转速区间扭矩不足、加速响应滞后的常见问题，尤其适合丘陵地区骑行、长途负重骑行等需要持续稳定动力输出的使用场景。从功能特性来看，该装置采用离心式增压结构，内置高速叶轮组件，通电后可快速建立稳定增压压力，压气机壳采用流畅的蜗壳流道设计，能最大程度降低进气过程中的气流阻力，减少湍流损耗，提升增压效率；进气端采用大口径圆弧过渡接口，可适配不同规格的进气软管，出气端采用阶梯式直插结构，无需额外转接件即可与助力单元的进气歧管紧密对接，降低改装过程中的配件成本与安装难度。设计思路上，整体结构充分考虑3D打印工艺的成型特性，所有部件均做了壁厚均匀化处理，避免打印过程中出现翘曲、填充不均的问题，同时将复杂的内部流道整合为一体化壳体结构，减少后期组装的密封环节，降低漏气风险；叶轮部分采用前倾式叶片设计，在兼顾结构强度的同时优化了气动效率，可在较低的电机转速下达到目标增压值，降低配套驱动电机的功率要求与运行噪音。外形尺寸方面，装置整体采用紧凑的弯管布局，主体最大外径控制在120mm以内，轴向总长度不超过150mm，安装时可固定在自行车车架的上管与下管之间的空余位置，不会与脚踏、车把转向结构、车轮等运动部件发生干涉；安装边界预留了通用的固定耳位，可通过常规的扎带、金属卡箍完成固定，无需对原车车架进行打孔、切割等破坏性改装，普通爱好者借助基础工具即可完成安装调试。装置的进气口位置做了防护格栅结构设计，可阻挡骑行过程中卷入的灰尘、落叶、飞虫等杂物进入增压腔，避免叶轮卡滞或磨损，延长装置的使用寿命；壳体外部的加强筋结构既提升了整体结构刚性，抵御骑行过程中的颠簸震动，也起到了辅助散热的作用，可将叶轮高速旋转产生的热量快速散发到空气中，避免长时间运行出现过热问题。
