一体式立方星框架承载结构设计

　　该结构为立方星整星一体化承载框架，主要应用于微纳卫星领域的1U规格立方星平台，适配标准化立方星发射部署场景，可直接装入通用立方星分配器完成入轨搭载，无需额外适配转接结构。框架采用整体式成型设计思路，摒弃传统多零件拼接组装的结构形式，从根源上减少连接紧固件的使用数量，降低装配环节带来的累积误差，同时提升整体结构的抗振抗冲击性能，匹配发射阶段的严苛力学环境要求。

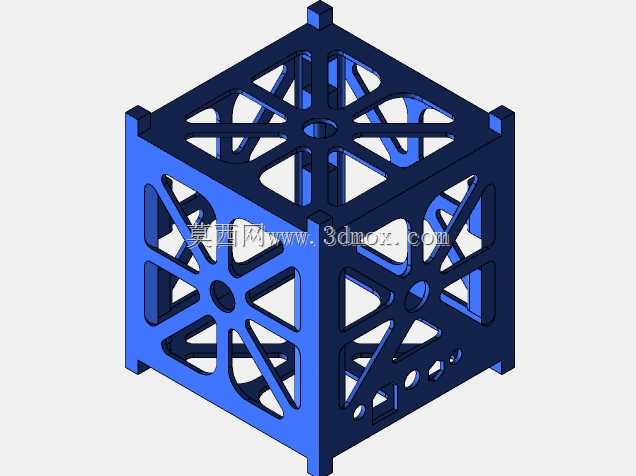

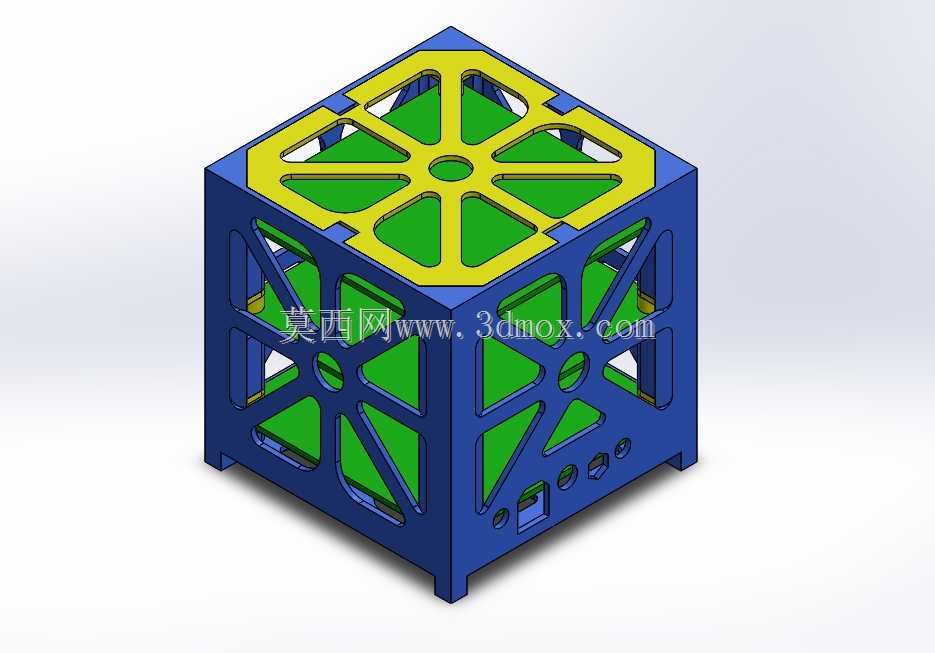

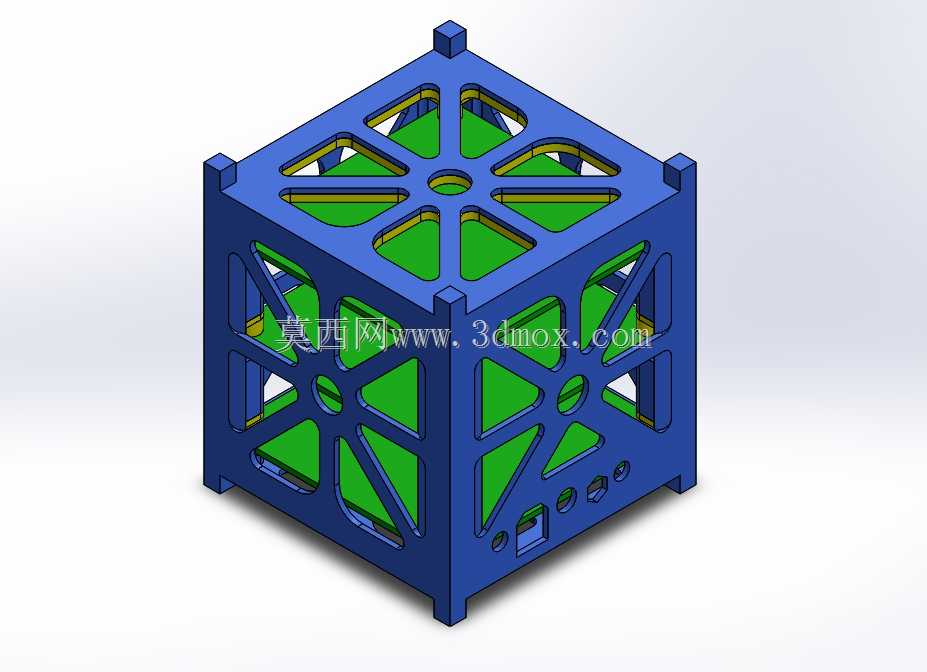

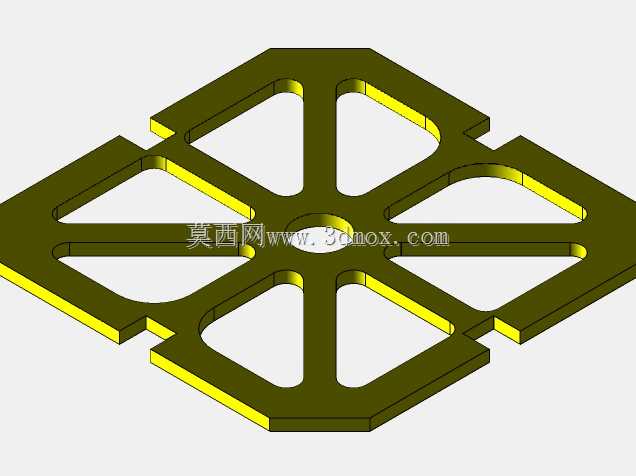

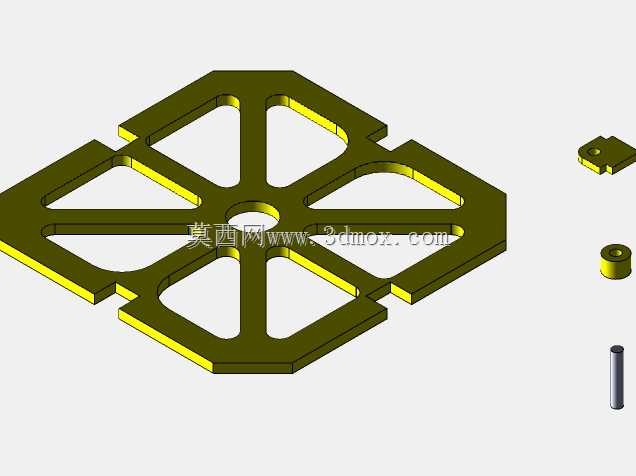

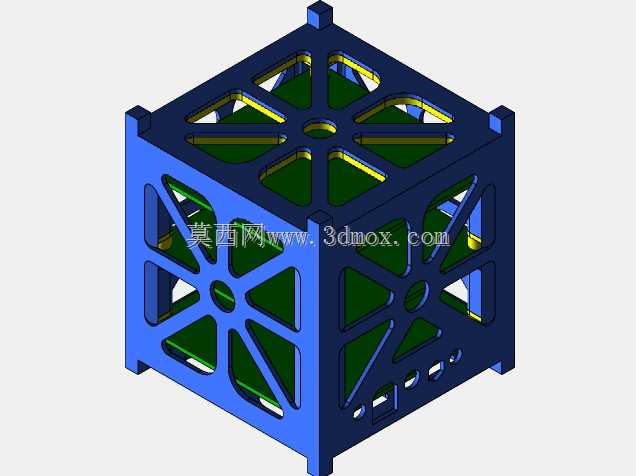

　　结构外轮廓严格遵循1U立方星的标准尺寸边界，长宽高均控制在100mm标准公差范围内，外表面无突出结构，所有边角做倒圆角处理，避免与分配器内壁发生卡滞，满足弹射部署的间隙要求。框架六个面均采用镂空式筋板布局，筋板走向经过拓扑优化设计，在保证整体结构刚度、强度满足发射段过载要求的前提下，最大化去除非承载区域的材料，实现结构轻量化目标，为星载电子设备预留更多的质量配额。镂空区域同时兼顾星载设备的散热需求，在轨运行阶段可通过镂空区域实现设备与空间环境的直接热辐射交换，降低整星热控系统的设计压力。

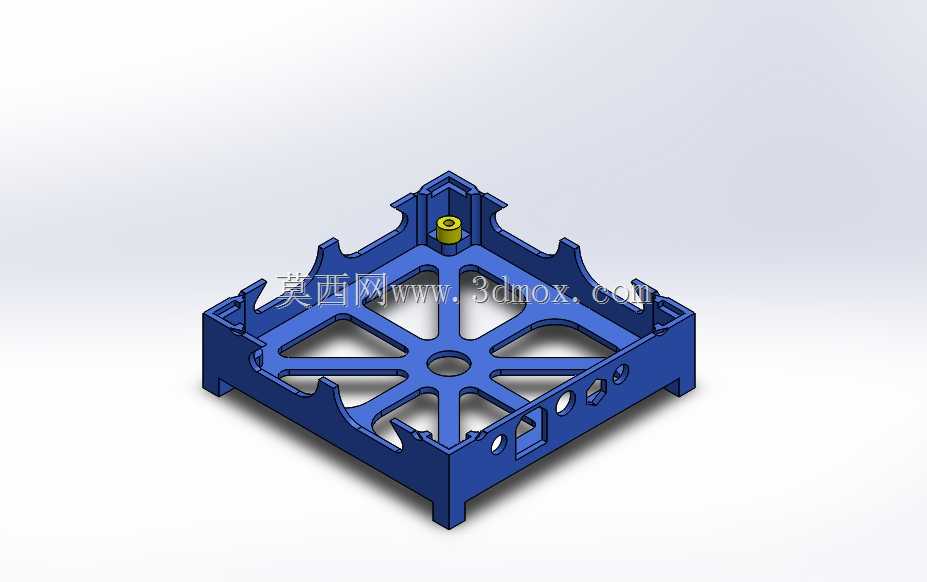

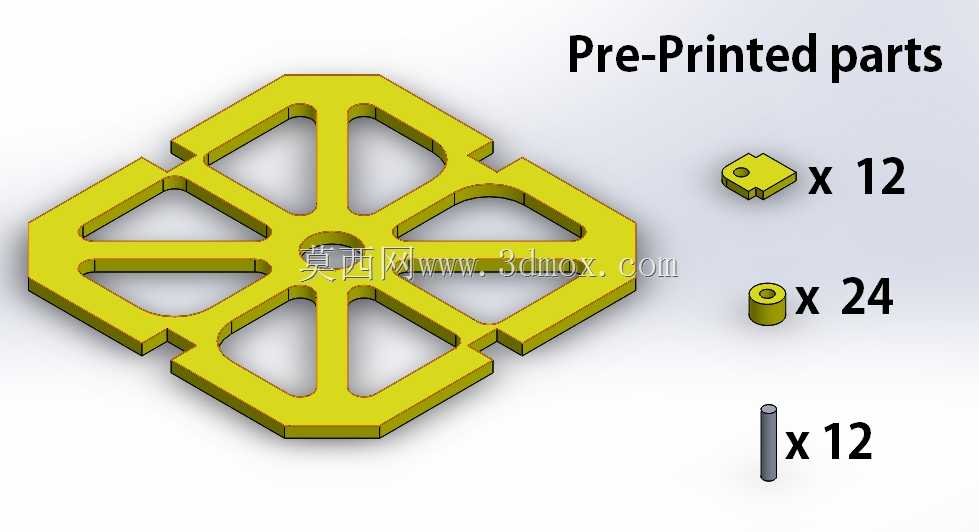

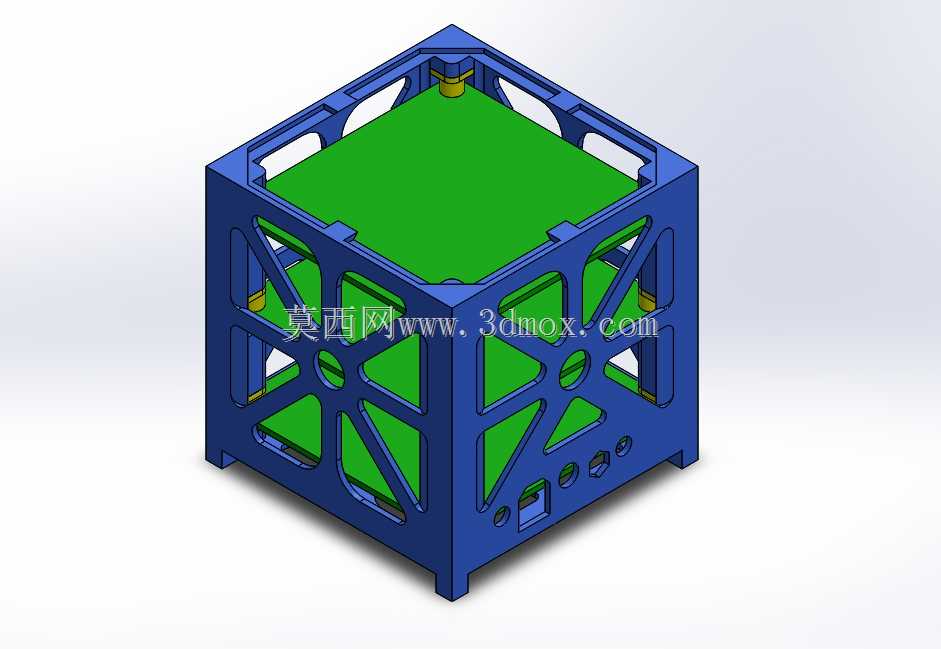

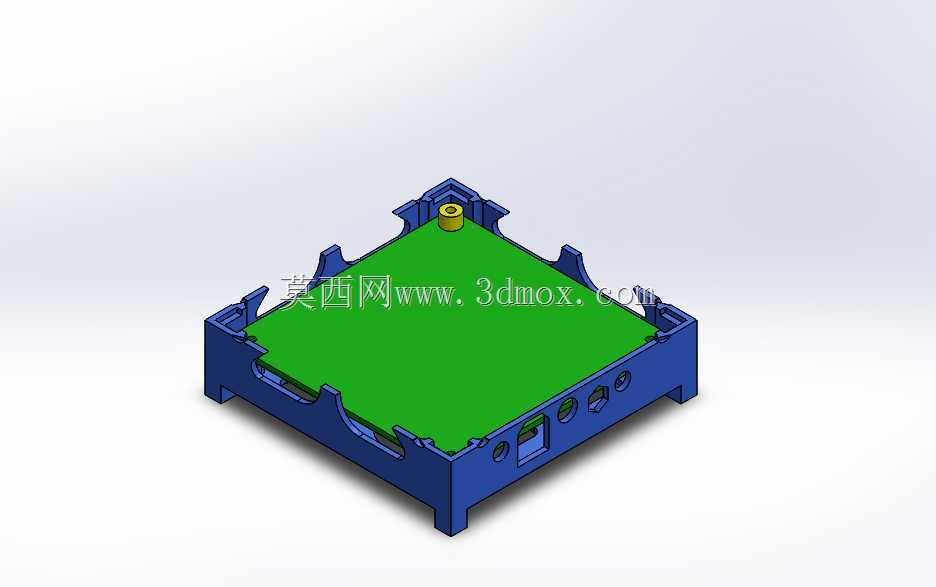

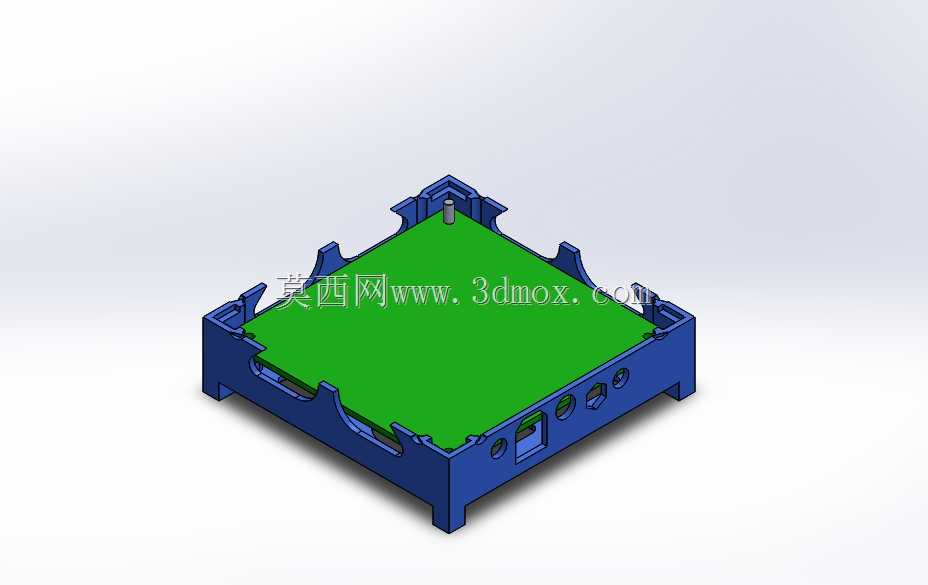

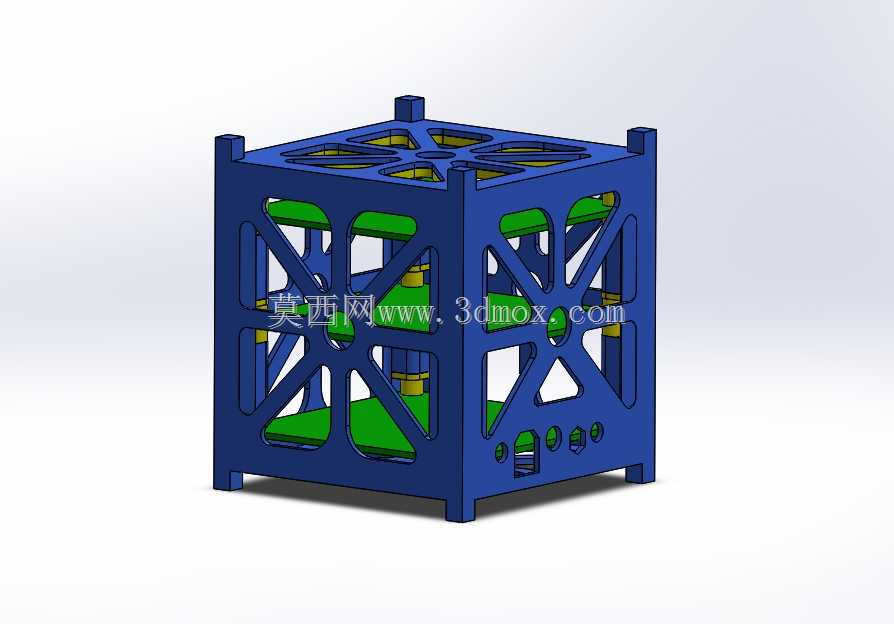

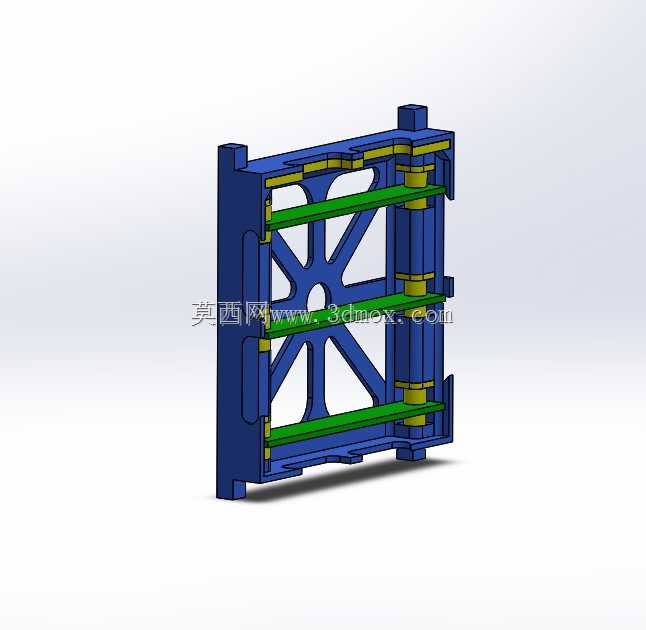

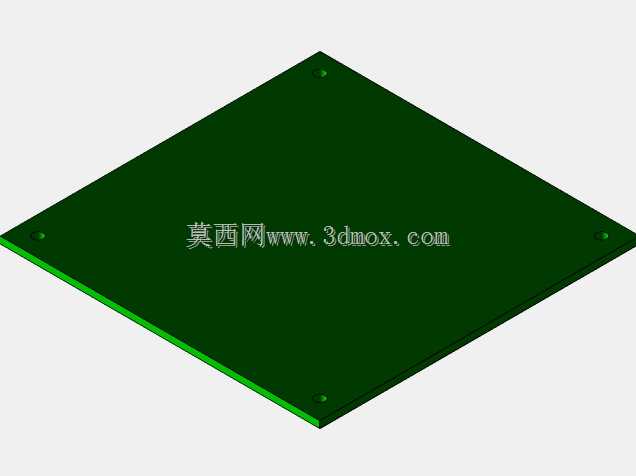

　　框架内部预留统一的设备安装接口，可根据不同任务需求灵活配置数传、姿控、电源、载荷等不同功能模块，安装点位采用标准化孔位设计，无需二次加工即可完成不同功能板卡的固定安装。框架侧壁预留专用的走线槽与接插件过孔，可实现内部设备线缆的规整布设，避免线缆在振动环境下出现移位、磨损问题。结构上设计的专用“屋顶”式局部加强区域，可在无支撑成型过程中实现悬空结构的自支撑，减少成型过程中的辅助材料使用，同时提升局部区域的结构强度，对应星上关键设备的安装点位，可承受发射阶段的高频振动载荷。

　　结构的配合面设计充分考虑非金属材料成型的胀缩特性，零件之间预留合适的配合余量，无需额外打磨调整即可完成整星装配，适配小批量快速研制的任务需求。框架的一体化设计同时提升了整星的结构谐振频率，避免与发射过程中的激励频率发生共振，保障星载精密设备的运行安全。侧壁预留的多个小型开孔对应星上传感器的探测窗口，无需额外开孔即可满足不同载荷的探测视场要求，同时开孔边缘做加厚处理，避免开孔带来的局部刚度下降问题。

　　从实际应用角度出发，该结构可直接作为整星的主承力结构使用，无需额外设计主承力框架，大幅缩短微纳卫星的结构研制周期，适配高校、商业航天团队的快速卫星研制需求，可覆盖技术验证星、教学星、低成本商用星等多种应用场景。结构的镂空布局同时兼顾了地面测试阶段的设备调试需求，无需拆解框架即可完成内部设备的状态检查与接口调试，提升整星测试阶段的操作效率。
