汽车传动系统单片摩擦离合器结构设计

单片式摩擦离合器是乘用车辆、轻型载货车辆手动传动系统中应用最广泛的动力接合与切断部件，核心安装在发动机飞轮与变速器输入轴之间的动力传递路径上，承担着车辆起步平顺接合动力、换挡时快速切断动力传递、过载时通过摩擦打滑保护传动系零部件的核心作用，直接决定车辆起步的平顺性、换挡操作的流畅度以及传动系统的过载防护能力。

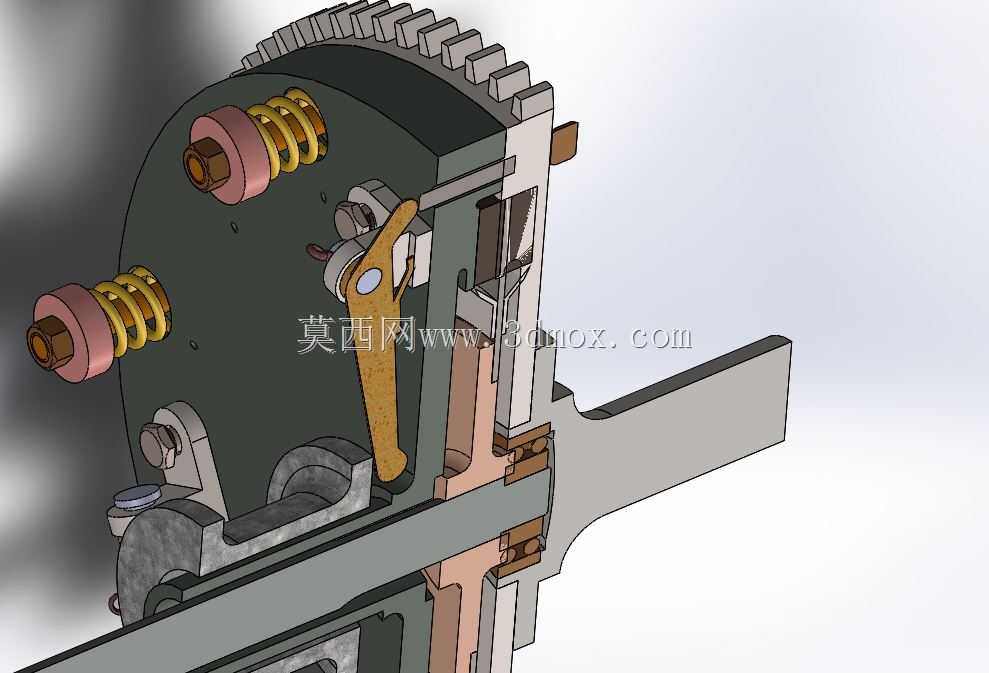

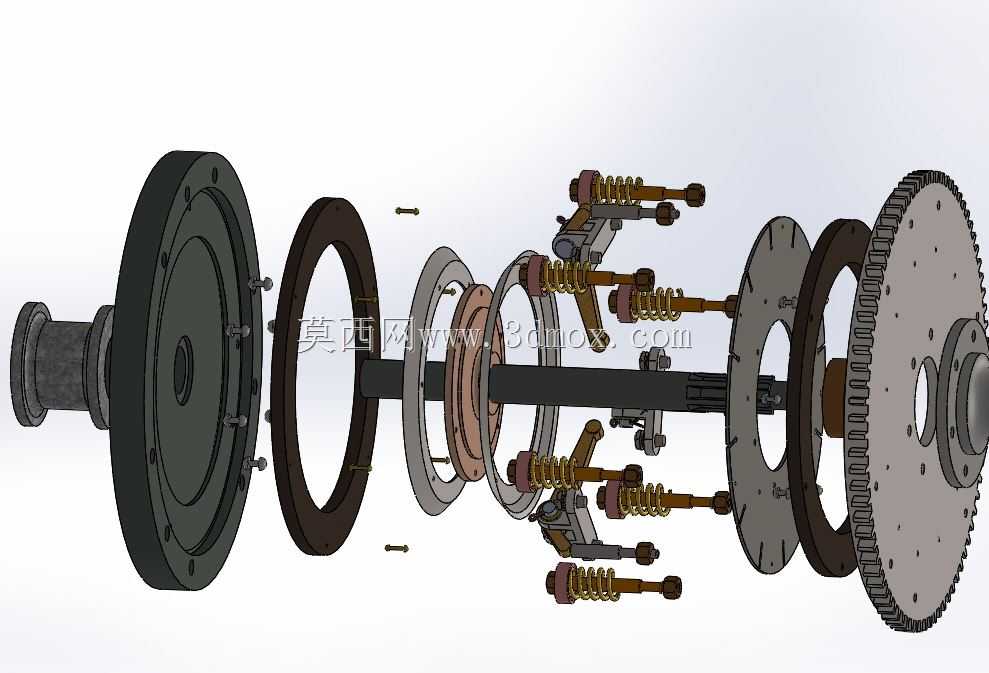

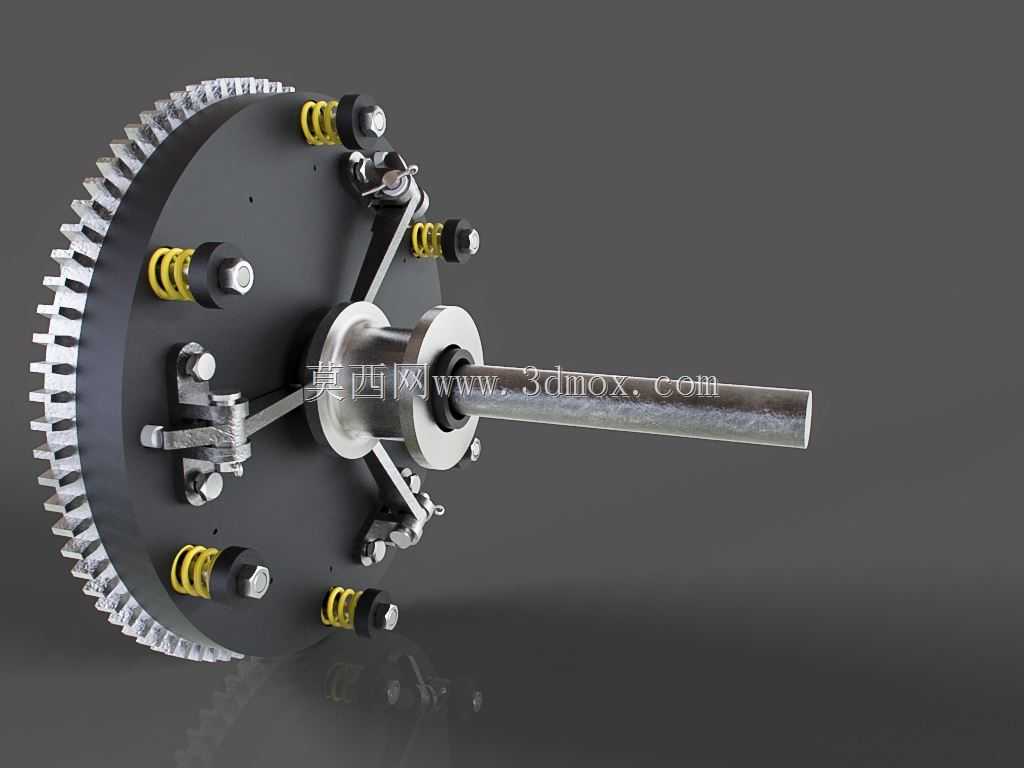

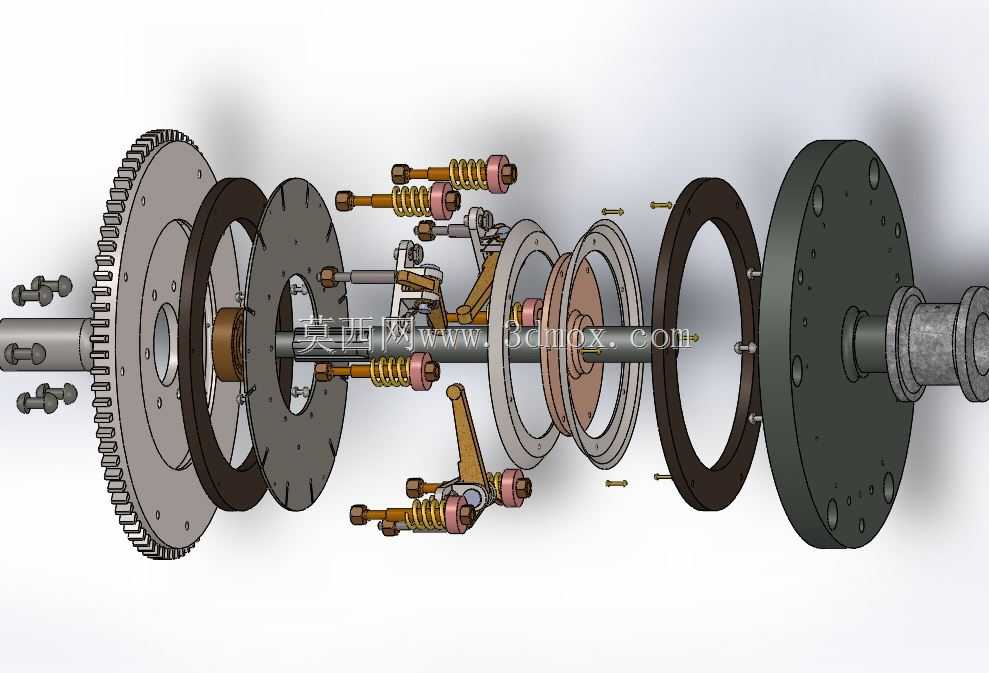

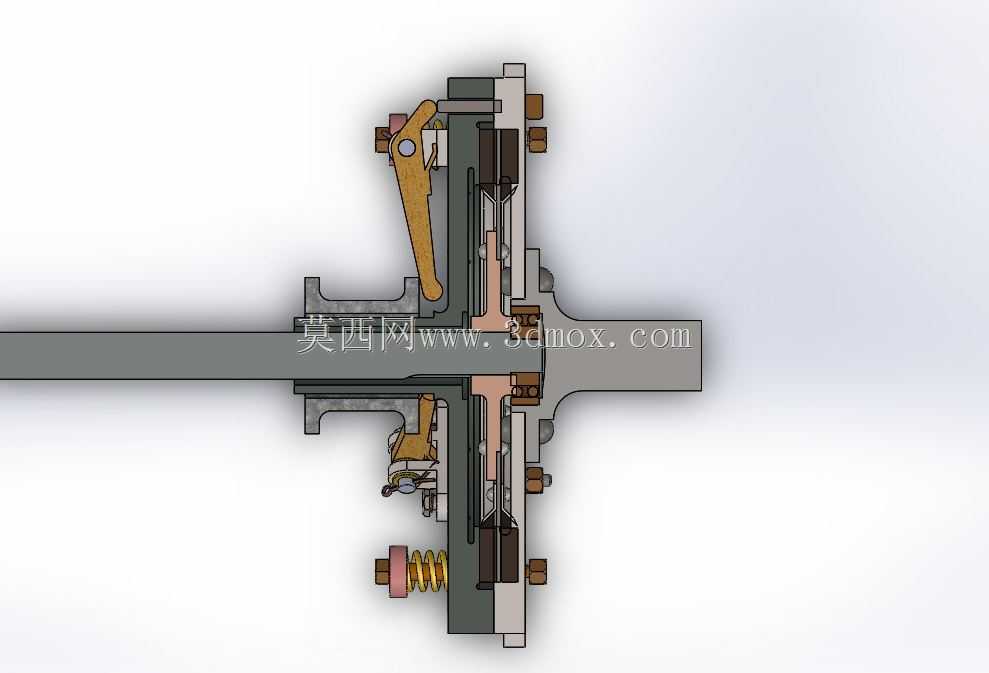

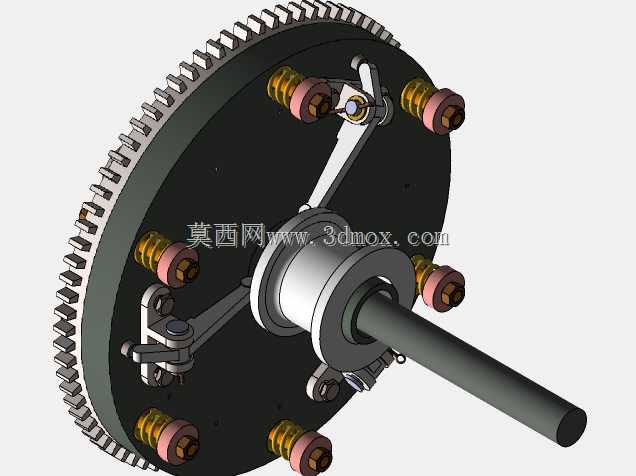

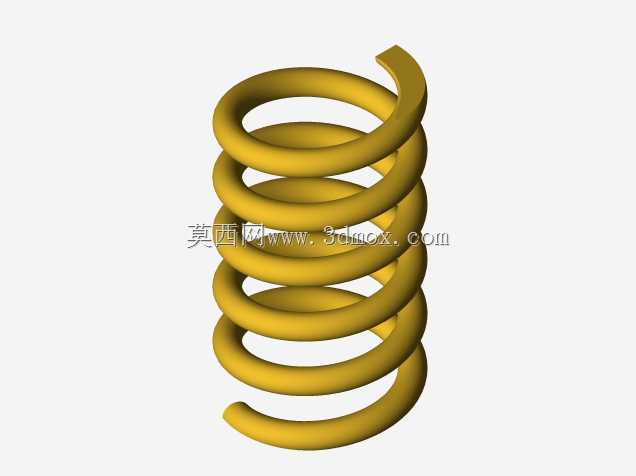

该离合器采用单从动盘摩擦式结构设计，整体沿传动轴线呈同轴层叠布置，核心部件包含与发动机曲轴刚性连接的飞轮及压盘总成、夹在飞轮与压盘之间的从动盘总成、提供压紧力的螺旋弹簧组、控制分离接合的分离杠杆与分离轴承组件、以及连接变速器输入轴的从动盘花键毂。设计过程中首先匹配目标车型的发动机最大输出扭矩，确定摩擦片的有效摩擦半径、摩擦系数需求与压紧弹簧的总预紧力，确保在额定工况下摩擦面可传递的最大扭矩高于发动机峰值扭矩，避免正常行驶中出现打滑烧蚀问题；同时通过多组周向均匀布置的螺旋弹簧提供均匀的轴向压紧力，保证压盘对从动盘的压力沿圆周方向均匀分布，避免局部压力过大导致摩擦片偏磨、接合抖动等问题。

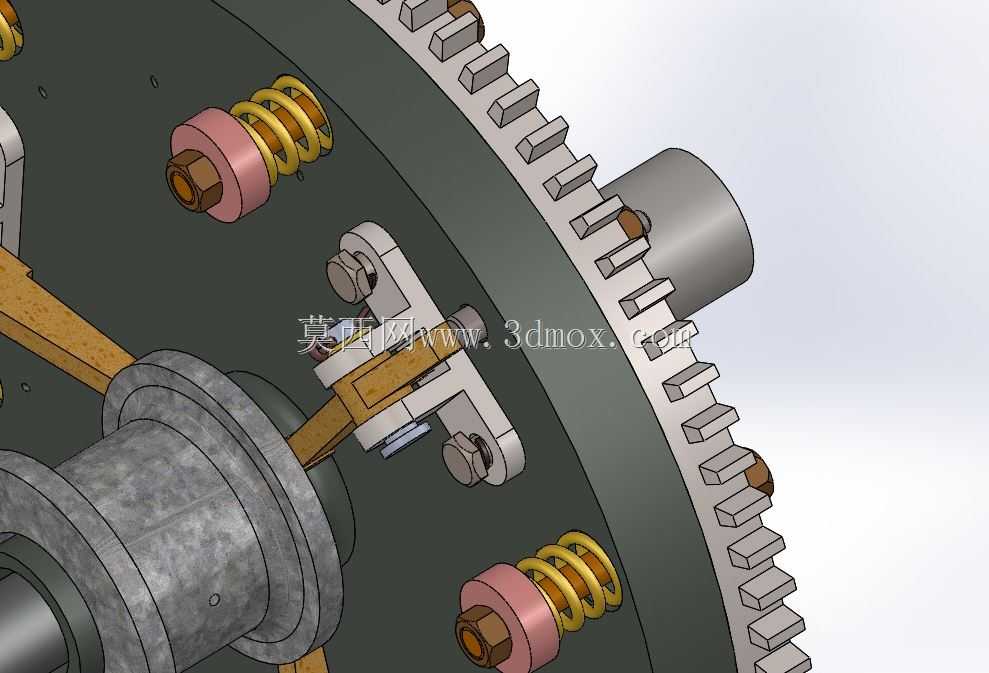

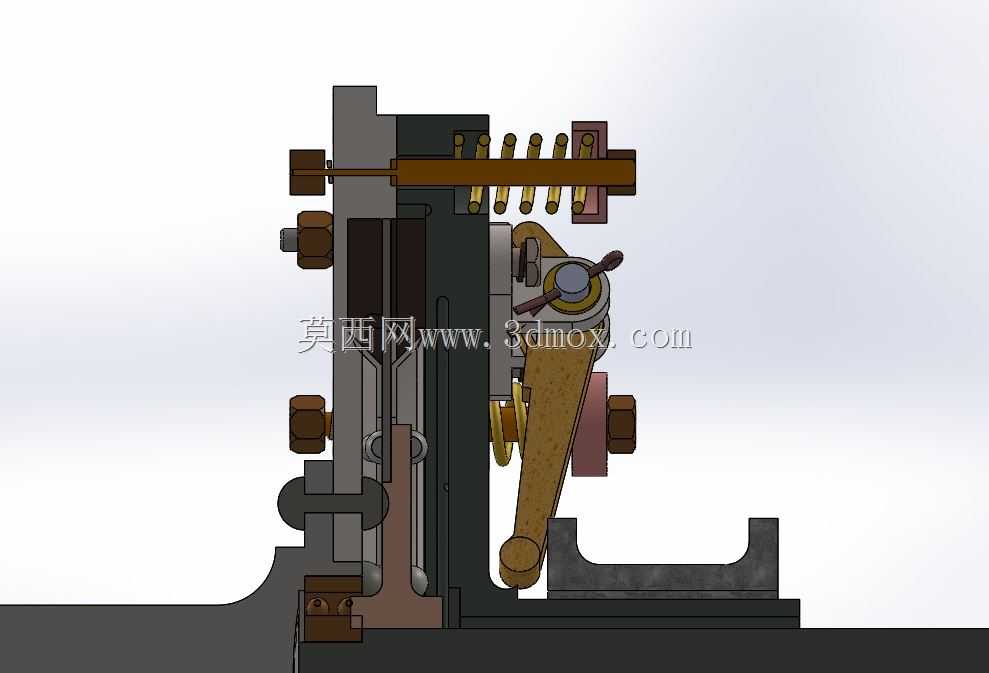

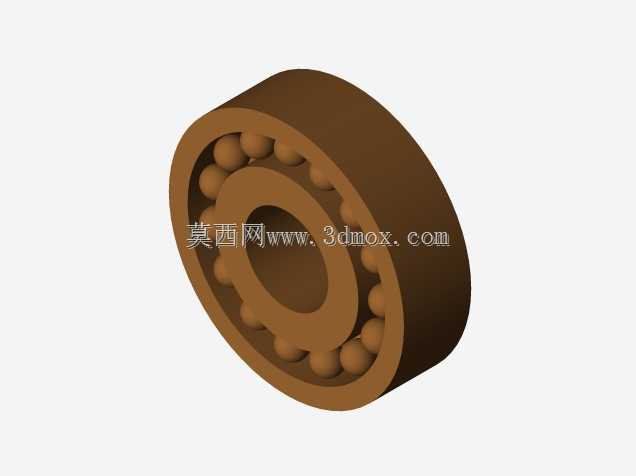

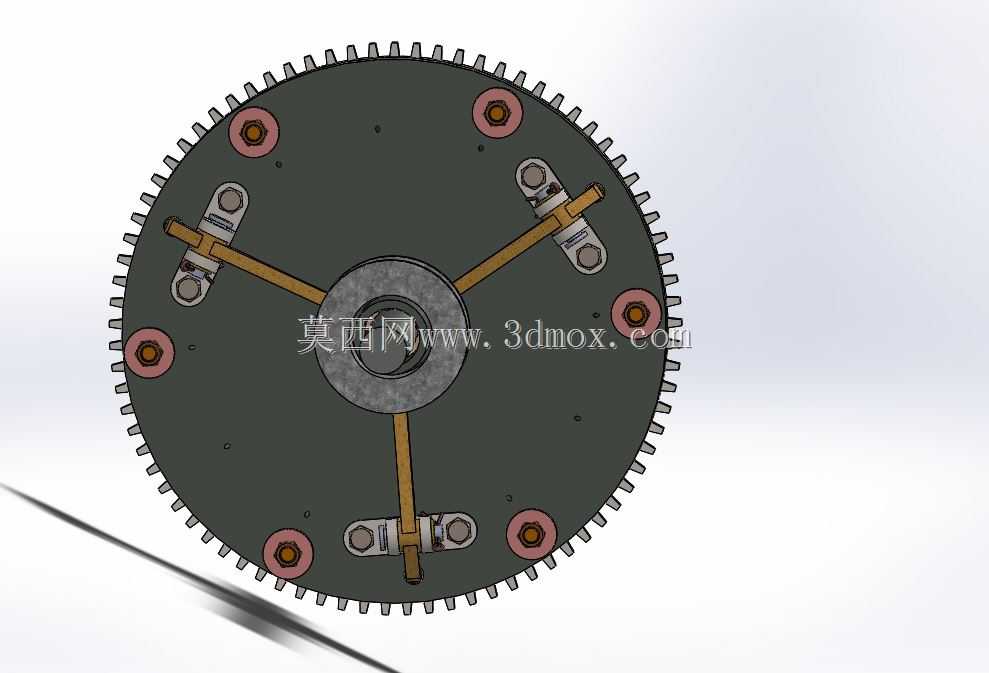

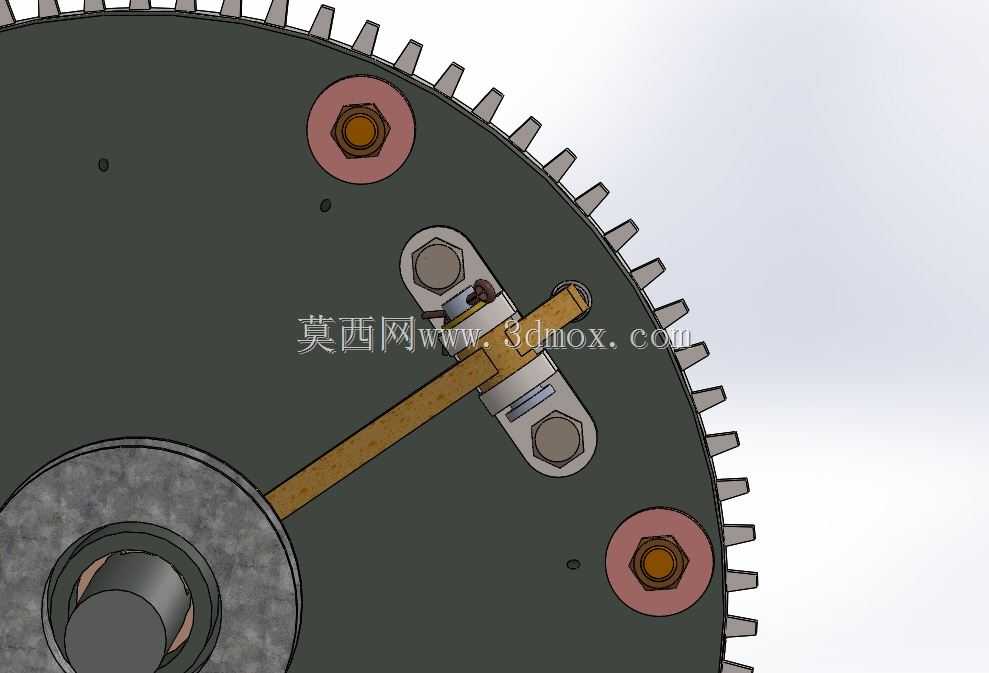

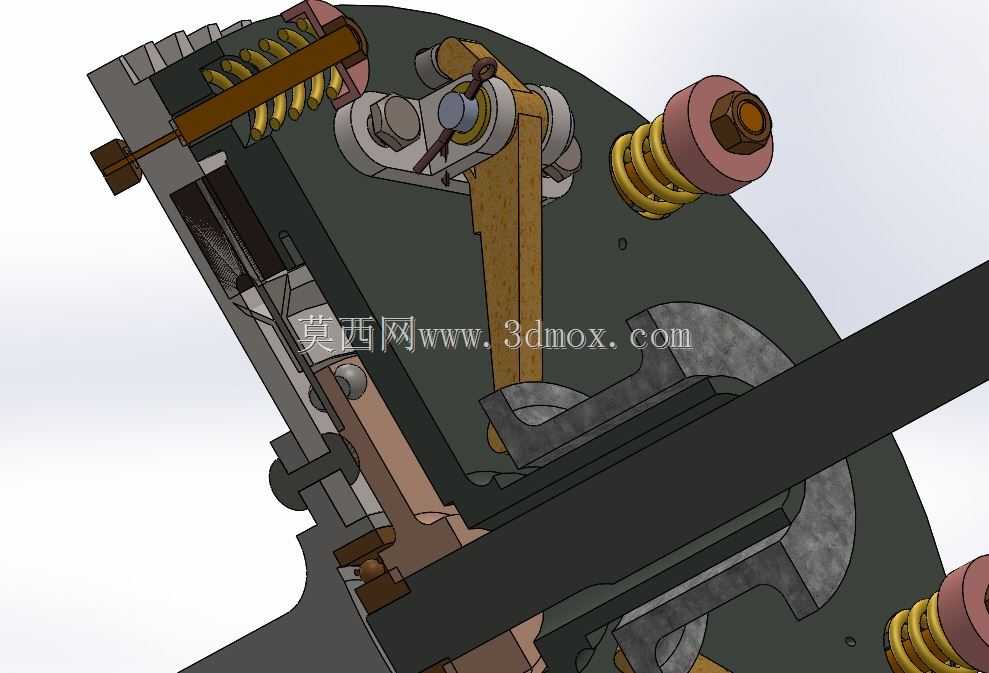

分离机构采用多组周向均布的分离杠杆结构，分离杠杆支点设置在离合器盖的刚性支撑位，一端与压盘铰接，另一端对应分离轴承的作用位置，当驾驶员踩下离合器踏板时，分离轴承轴向移动推动分离杠杆内端，杠杆绕支点转动带动压盘克服弹簧压紧力向远离从动盘的方向移动，从而快速切断飞轮到从动盘的动力传递，满足换挡过程中动力中断的需求；松开踏板时压盘在弹簧力作用下回位，重新将从动盘压紧在飞轮端面，逐步恢复动力传递，从动盘上设置的扭转减振弹簧可吸收传动过程中的扭转振动，降低传动系的冲击载荷。

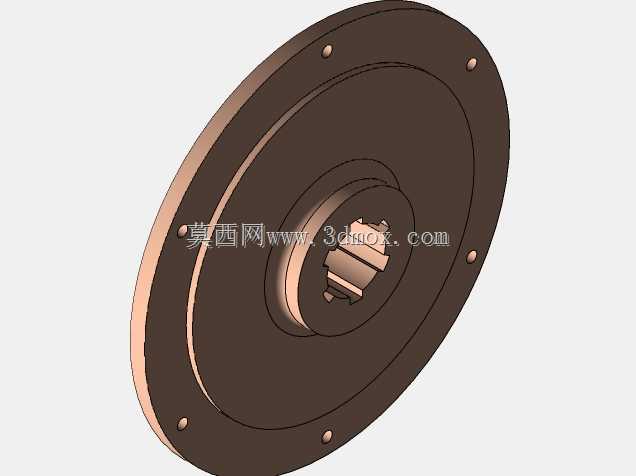

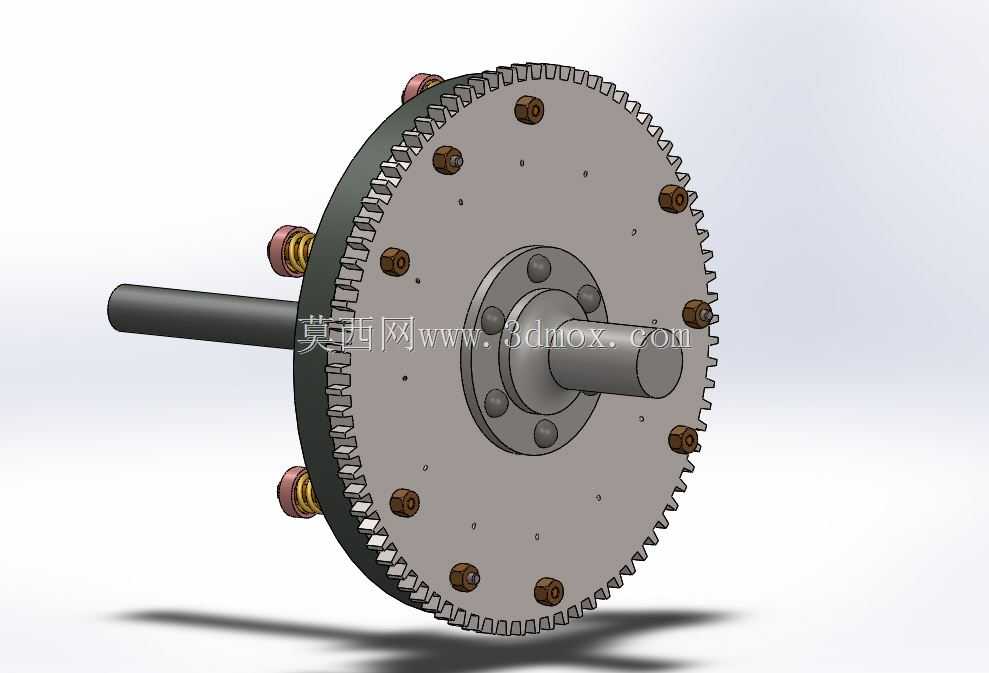

安装边界方面，离合器整体以飞轮的安装止口为定位基准，离合器盖通过周向布置的螺栓与飞轮刚性连接，保证整体同轴度满足传动要求；从动盘通过内花键与变速器输入轴的花键段配合，可沿轴向小幅滑动，确保分离与接合过程中动作顺畅；分离轴承与分离杠杆内端预留符合设计规范的自由间隙，避免正常接合状态下分离轴承长期受压磨损，同时保证踏板自由行程处于合理操作区间。摩擦片采用耐磨耐高温的摩擦材料制作，可耐受频繁接合分离过程中产生的摩擦高温，保证长期使用的可靠性，整体结构紧凑，轴向尺寸占用空间小，适配前置前驱、前置后驱等多种乘用车传动系统的布置空间需求，维护更换便捷，可满足日常城市道路行驶中频繁起步换挡的使用工况。
