适配200至500kg内燃机的承重安装支架

　　在中小型内燃机测试台架、小型工程机械动力舱改装、固定式发电机组预装这类场景里，动力单元的安装固定一直是容易被忽略但直接影响运行稳定性的环节——尤其是200-500kg这个重量区间的IC发动机，既不能用小型通用机的简易冲压支架应付振动载荷，也没必要照搬重型柴油机的厚重铸造支座增加不必要的自重，这款支架就是针对这个细分载荷区间做的适配设计。

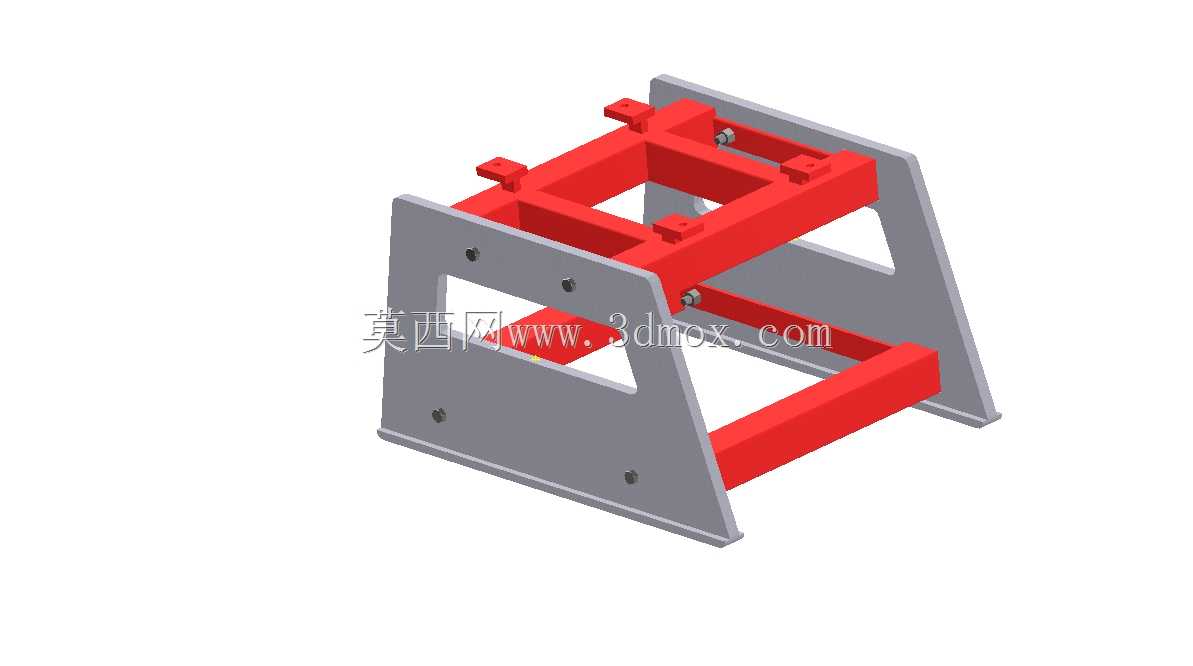

　　从结构逻辑上看，这款支架采用双侧立板加中间框式承载梁的组合形式，两侧的灰色立板是主要的安装基准面，上面预留的多组螺栓孔位可以适配不同安装孔距的发动机机体，立板底部做了向外延伸的折边，相当于把支架和基础安装面的接触跨度拉大，抵消发动机运行时产生的倾覆力矩，避免长期运行后支架固定螺栓出现剪切疲劳。中间的红色框型梁架是直接承托发动机油底壳或者机体下部安装脚的部分，框型结构相比实心梁在同等自重下有更好的抗扭刚度，刚好能应对内燃机工作时曲轴往复运动带来的交变扭转载荷，框梁上预留的可调式压块结构，可以在不额外打孔的情况下适配不同长度、不同安装脚位置的发动机，减少现场改装的配钻工作量。

　　实际使用场景里，这类支架首先要满足的是安装边界的兼容性：双侧立板的间距预留了足够的发动机机体宽度余量，不会出现发动机吊装时和立板剐蹭的情况，立板上的安装孔做了长圆孔设计，允许发动机在前后方向有一定的调整量，方便对接后续的传动系统——不管是连发电机、液压泵还是皮带传动的作业机构，都能通过这个调整量保证带轮或者联轴器的同轴度，减少传动损耗。框型承托结构的下方留足了油底壳的放油空间，日常保养更换机油的时候不需要把发动机从支架上吊下来，直接在下方就能接油操作，这一点是很多一体式铸造支架没考虑到的细节，在固定工位的长期使用场景里能省不少维护工作量。

　　从设计思路上来说，这款支架没有追求一体成型的外观，而是采用板材焊接的分体组合结构，一方面是焊接结构的生产门槛低，不需要开铸造模具，小批量定制的时候成本可控，另一方面各个构件可以根据实际受力情况选不同厚度的板材：双侧立板因为要承受侧向的安装力和振动载荷，用的是更厚的板材保证刚性，中间的框梁因为主要承受垂直方向的压力，用稍薄的型材焊接就能满足强度要求，整体重量比同载荷等级的铸造支架轻30%左右，不管是做台架的移动转运还是设备上的安装配装，都能降低吊装难度。

　　安装边界上，这款支架的底部安装孔位是按照通用的工业型材安装间距做的适配，不管是固定在混凝土基础的预埋钢板上，还是装在移动式台架的铝型材框架上，都能直接对齐孔位，不需要额外做转接板。支架的整体高度做了优化，既保证发动机安装后曲轴中心高度能匹配大多数通用传动部件的输入轴高度，也不会因为支架过高导致整个动力单元的重心上移，在移动设备上使用的时候能减少侧翻风险。另外，支架的所有焊接位置都做了焊后去应力处理的设计预留，实际生产中焊接完成后做一次振动时效，就能避免长期受振动载荷出现焊缝开裂的问题，立板和框梁的连接位置用螺栓加焊接的双重固定，既保证连接强度，也方便在需要更换不同规格承托梁的时候快速拆装，不用整个支架报废重做。

　　在发动机测试台架的应用里，这种支架的可调性优势尤其明显：不同型号的同重量级别IC发动机，安装脚位置、机体宽度都有差异，这款支架的压块可以沿着框梁的滑槽移动，双侧立板的长圆孔也能适配不同的孔距，不需要为每一款发动机单独做支架，能大幅降低测试台架的工装成本。而在小型工程机械的动力改装场景里，这款支架的轻量化设计不会给整机增加过多的额外负载，焊接结构的抗冲击性也能适应野外作业的颠簸路况，不会像薄钢板冲压支架那样用几个月就出现变形断裂的问题。
