可移动式ICE支撑安装架结构设计

　　在工业产线的ICE部件装配、检修以及多工位流转作业场景中，这类可移动支架的应用覆盖了从零部件预装到整机调试的多个环节，区别于固定式焊接支架，可移动的结构设计能够适配不同工位的作业高度差与位置调整需求，减少部件二次吊装带来的对位误差与作业风险。从实际使用场景来看，这类支架常部署在发动机预装线、部件检修工位以及实验室测试台架区域，作业人员可以根据操作需求推移支架调整位置，无需额外配置吊装设备完成短距离工位转移，大幅降低小范围工位调整的辅助作业时长。

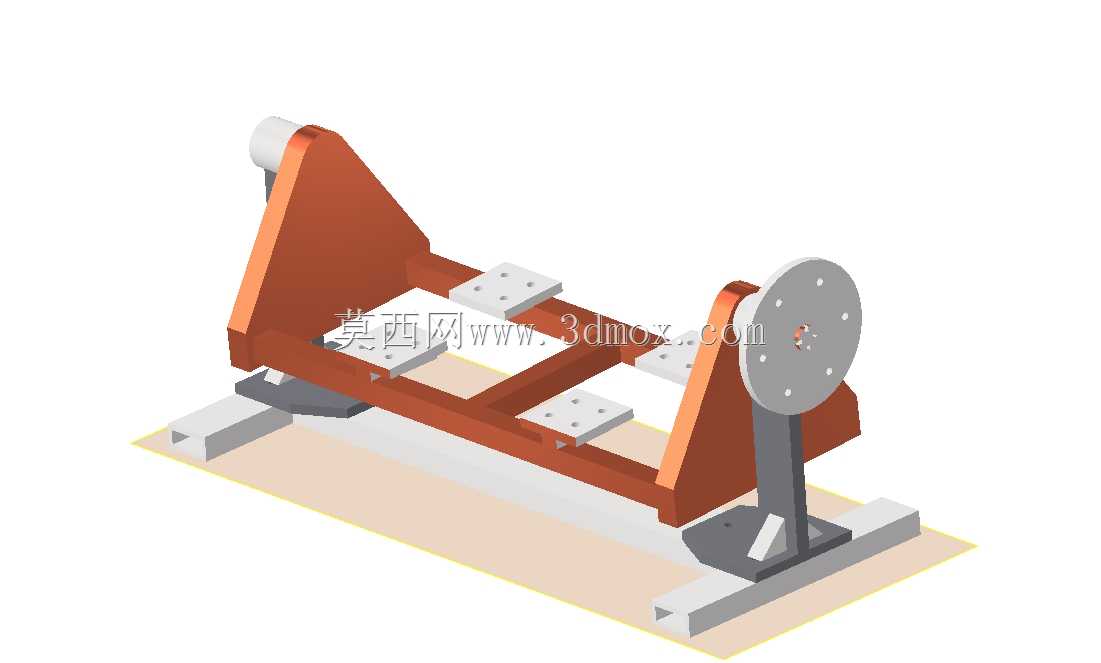

　　从功能特性上看，该支架主体采用框架式焊接结构，两侧的三角加强立板作为主要承力构件，能够抵消ICE部件安装后产生的侧向倾覆力矩，立板与底部框架的连接位置采用满焊工艺处理，避免长期受交变载荷出现焊缝开裂的问题。底部框架上预留的多组安装孔位，可适配不同规格的ICE部件安装基准，无需重新打孔即可完成不同型号部件的装夹固定，支架一侧设置的法兰盘连接位，可配套连接测试端的传动轴或者检测工装，实现部件装夹后直接开展性能测试，减少二次装夹的同轴度误差。底部配置的滑动导向结构，可嵌入工位地面的预埋导轨，推移过程中不会出现偏移，同时配套的锁止结构可在支架到达指定工位后完成位置固定，避免作业过程中支架移位带来的安全隐患。

　　设计思路上，整个结构优先考虑承力稳定性与操作便利性，没有采用冗余的厚重板材来提升刚性，而是通过三角加强筋的结构布局，在控制整体重量的前提下提升框架的抗扭、抗弯性能，底部框架的横梁采用等间距布置，既可以作为安装基准的定位面，也能在推移过程中承受底部支撑块的局部压力，不会出现框架变形的问题。两侧立板的安装轴孔采用同轴度加工设计，确保部件装夹后转动轴线与支架基准面平行，避免测试过程中出现额外的径向载荷。法兰盘上的连接孔采用圆周等分布置，可适配不同规格的连接法兰，提升支架的通用适配性。

　　从安装边界与尺寸适配来看，支架整体宽度控制在常规工位通道的允许通行范围内，推移过程中不会与两侧的工位器具发生干涉，底部支撑脚的高度预留了叉车作业的插入空间，当需要跨区域转运时，可直接通过叉车完成整架搬运，无需拆解上部装夹的部件。支架的整体高度适配成年作业人员的站立操作高度，装夹部件后核心操作区域处于人体工程学的舒适作业区间，减少长期作业的疲劳感。框架上预留的安装孔位间距符合通用工装的安装标准，可配套加装挡屑板、管线固定卡扣等附属配件，适配不同作业场景的个性化需求。

　　在实际结构验证过程中，这类框架式支架的受力路径清晰，上部载荷通过两侧立板传递到底部框架，再通过底部的支撑块均匀传递到地面或者导轨面，没有出现应力集中的薄弱区域，移动结构的阻尼设置经过匹配，推移时不会出现卡顿或者惯性冲量过大的问题，锁止结构的锁紧力可满足常规作业下的抗冲击要求，即使在部件拆装的敲击作业下也不会出现位置偏移。
