带皮带给料功能的工业储卸料斗结构设计

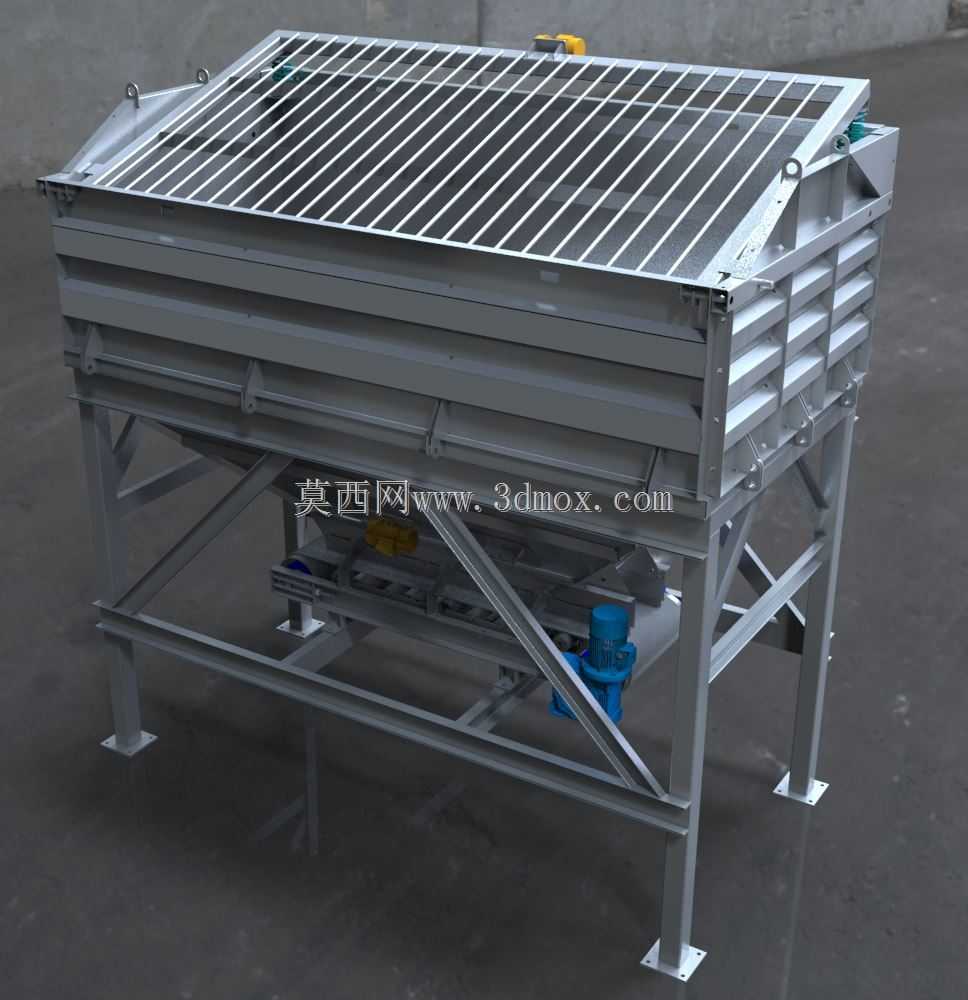

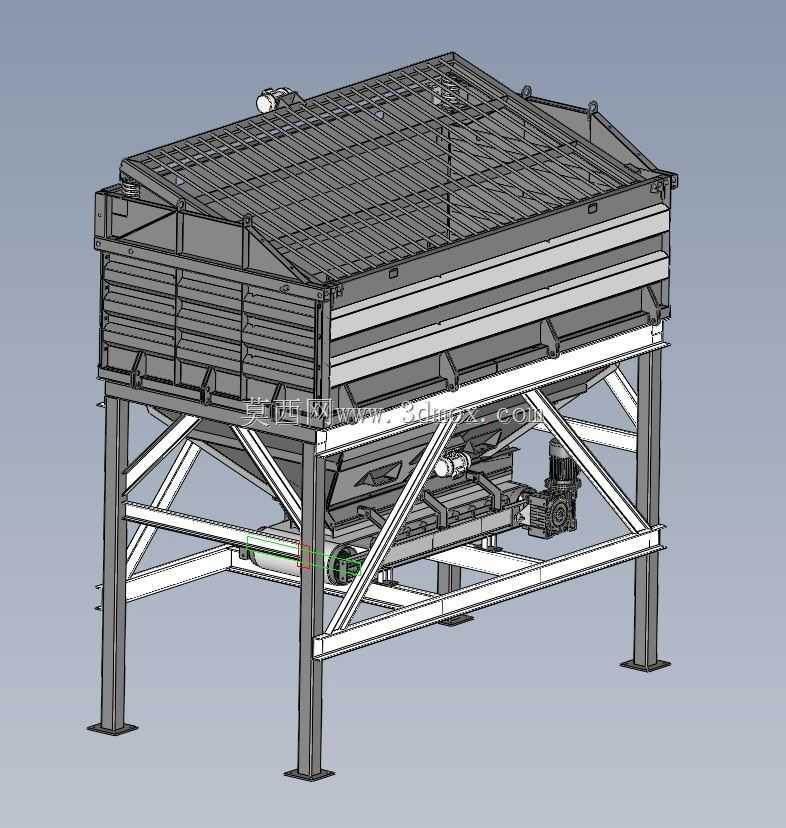

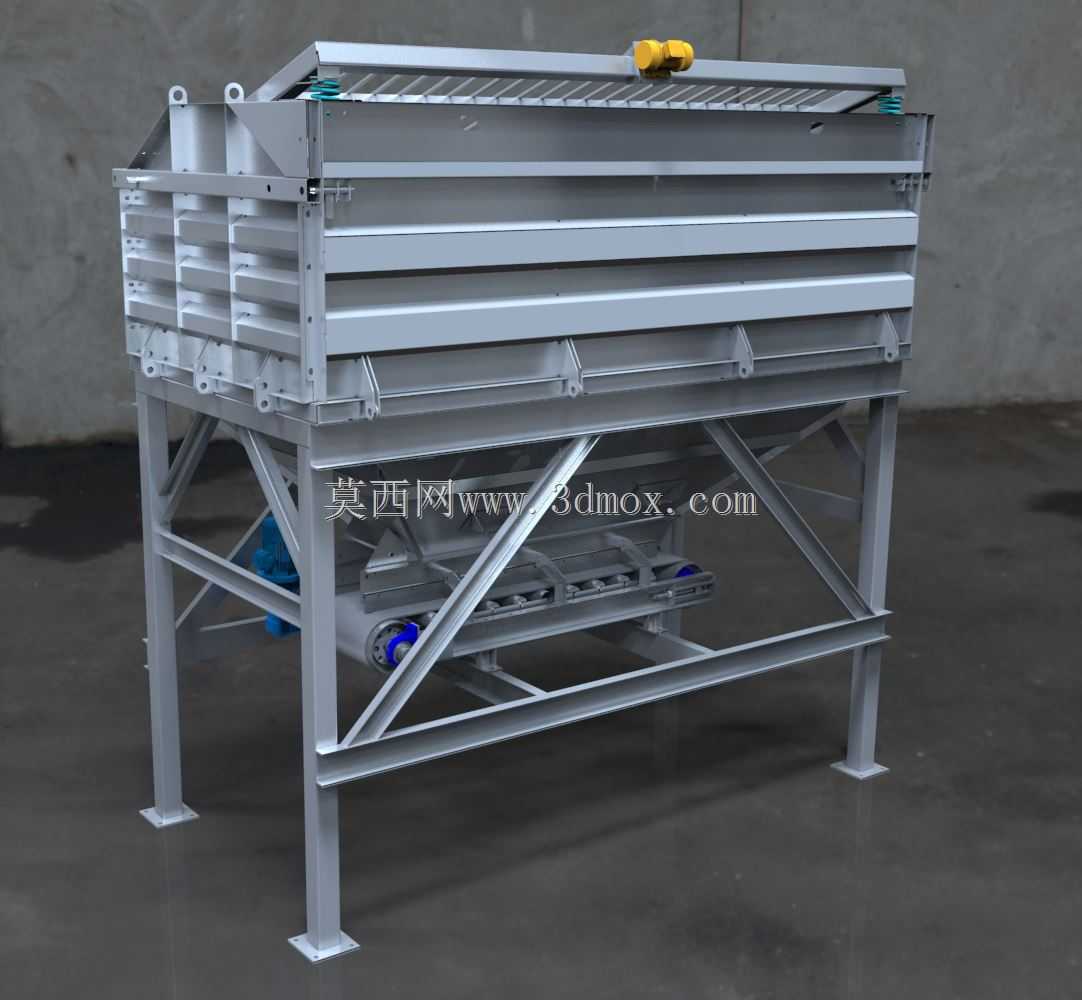

这款带皮带给料的料斗主要应用于矿山、建材、粮食加工、散货仓储转运等场景的散状物料处理环节，常布置在原料仓下方、破碎筛分生产线前端、散料装车转运工位，承担散料暂存与均匀定量给料的核心作用，可适配矿石、砂石、煤炭、谷物、工业粉料等多种流动性存在差异的散状物料，解决传统固定料斗卸料时易堵料、给料量不可控、物料冲击下游设备的痛点。设备整体采用上部大容积储料仓加下部皮带输送机构的组合结构，上部储料段采用渐变收窄的斗型设计，仓壁设置多道横向加强筋与纵向支撑梁，避免满料状态下仓壁受物料挤压出现变形，顶部采用格栅式防护盖，既可以阻挡大块异物落入料仓造成卡堵，也能减少作业过程中物料扬尘外溢，同时预留了设备检修的开口位置，方便日常运维时进入仓内清理残留物料。下部的皮带给料机构集成在料斗支撑框架内部，驱动端配置减速传动组件，可根据下游生产线的产能需求调整皮带运行速度，实现连续均匀的定量给料，皮带两侧设置挡边结构，避免物料输送过程中出现撒漏，料斗下沿与皮带表面的间隙经过精准设计，既可以控制料层厚度保证给料精度，也能防止间隙过小刮损皮带表面。支撑框架采用型钢焊接的桁架式结构，四条主支撑腿做了加大的接地板设计，可适配混凝土基础或钢结构平台的安装要求，框架内部设置多道斜向支撑筋，抵消满料状态下的整体载荷与设备运行时的振动，保证长期运行的结构稳定性。设计过程中重点考量了物料的流动特性，仓壁倾斜角度经过反复校核，大于常见散状物料的安息角，避免物料在仓内出现搭桥、堵料的问题，同时在料斗易磨损的内壁位置预留了耐磨衬板的安装位，可根据输送物料的磨损特性更换不同材质的衬板，延长设备整体使用寿命。设备的安装边界充分适配现有工业生产线的布局要求，整体宽度与长度可匹配上游料仓的出料口尺寸，下部给料端的出料高度可根据下游受料设备的进料口高度做适配调整，不需要对现有生产线做大规模改造即可完成对接安装，给料机构的驱动组件布置在框架侧方，预留了足够的检修操作空间，日常维护时不需要进入设备底部即可完成皮带张紧调整、驱动部件保养等操作，大幅降低运维的难度与安全风险。
