80吨级18米平台固定式卡车称重地磅

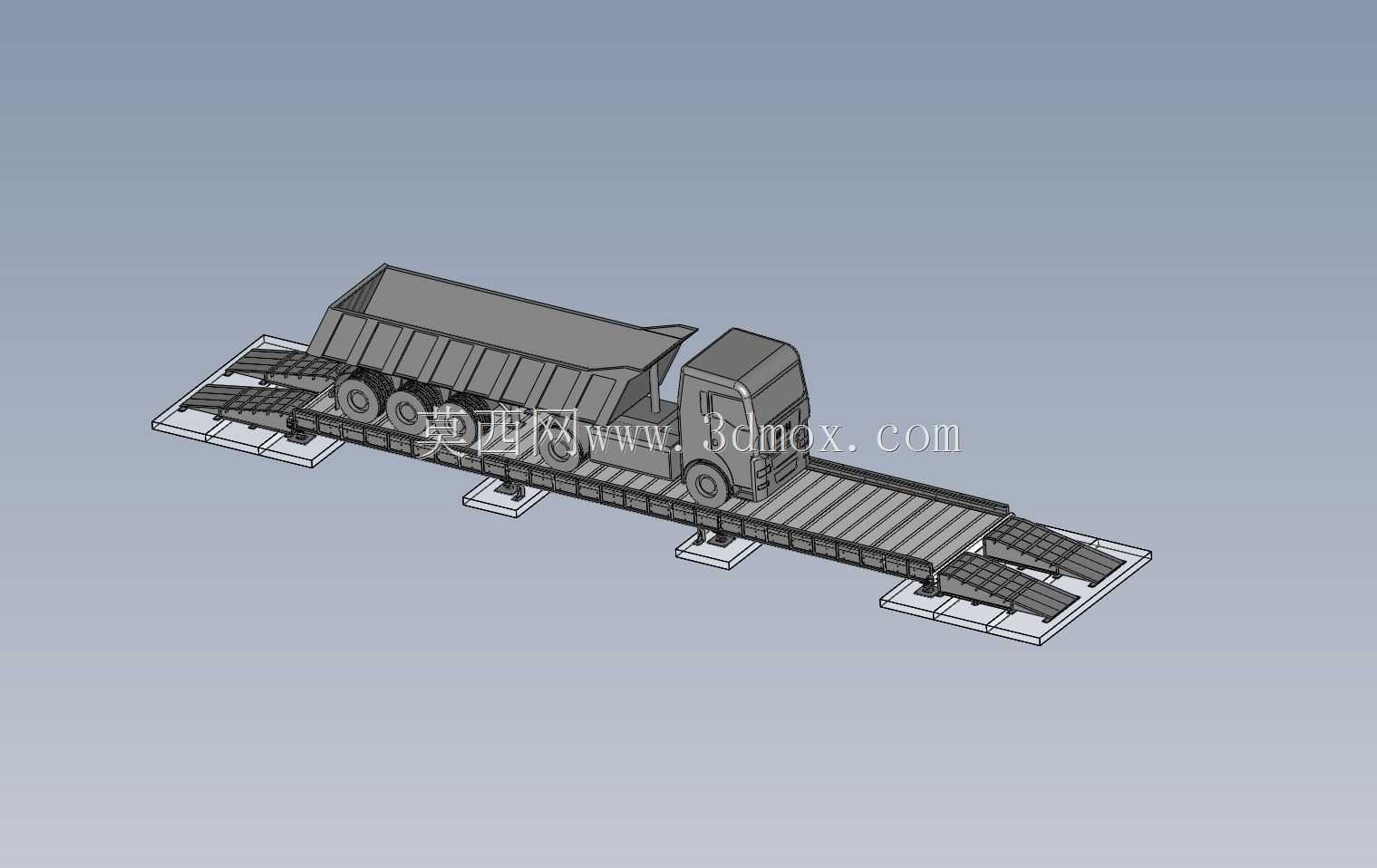

在大宗货物公路运输的计量环节，固定式卡车衡是货场、矿山、物流园区、港口堆场等场景的核心计量设备，这套三维结构完整还原了额定载重80吨、平台长度18米的卡车秤整体布局，包含承载平台、上下引坡、基础支座以及待检载货卡车的对位状态，可直接用于结构校核、安装布局演示、作业流程模拟等场景。

从实际使用需求出发，18米的平台长度可覆盖主流重载货运卡车的整车轴距，避免短平台导致的轴组分次计量误差，车辆可沿引坡平稳驶上承载平台，无需反复调整对位即可完成整车重量计量，大幅提升过磅效率。设计过程中首先考虑重载工况下的结构刚度，承载平台采用多道纵向主梁搭配横向肋板的焊接结构，可将80吨额定载荷均匀传递至下方的称重传感器支座，避免局部应力集中导致的平台变形，影响计量精度。

安装边界方面，整套设备需预埋混凝土基础，支座位置需严格匹配平台底部的传感器安装点位，引坡与平台衔接处的高度差需控制在毫米级，防止车辆驶上平台时产生冲击载荷损坏传感器。两侧引坡采用防滑格栅结构，兼顾雨雪天气下的车辆通行摩擦力，同时可减少积料堆积，避免杂物卡滞影响称重准确性。

结构设计上，平台表面预留了防滑纹路与限位挡边，防止车辆停靠时出现偏移，支座处设置了横向与纵向的限位结构，可抵消车辆刹车、启动时产生的水平冲击力，保护称重传感器不受侧向力损坏。整套模型还原了设备的实际装配关系，从引坡的过渡坡度、平台的分段拼接结构到支座的调平结构都做了完整呈现，可帮助设计人员快速理解重载卡车衡的结构逻辑，在进行同类型设备改型、安装布局设计时，可直接参考其尺寸边界与载荷传递路径，减少重复建模工作量，也可用于现场安装前的施工交底，让施工人员直观理解基础预埋件的位置要求与设备安装顺序，避免因布局理解偏差导致的施工返工。
