工业用重型链式物料输送设备结构设计

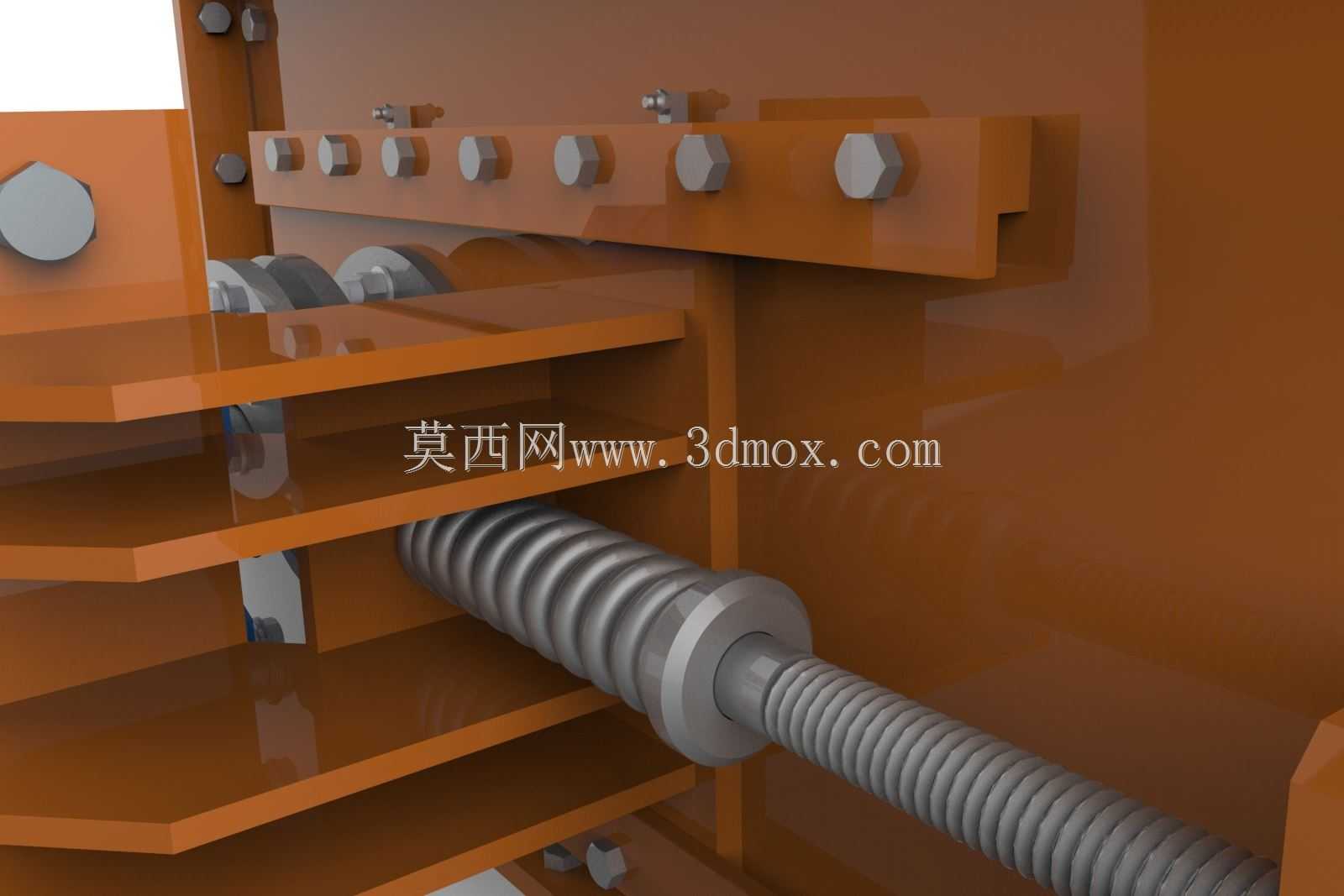

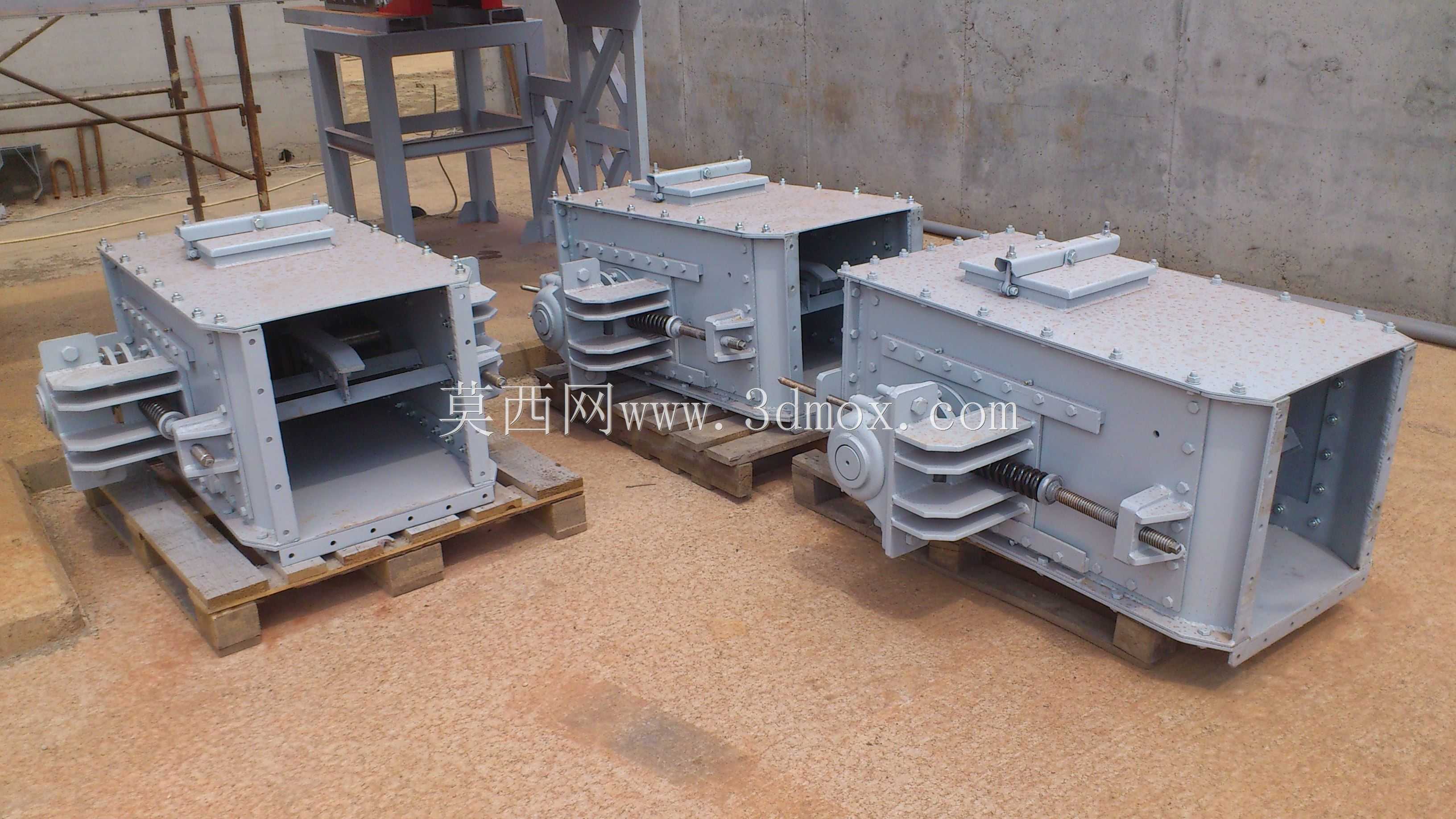

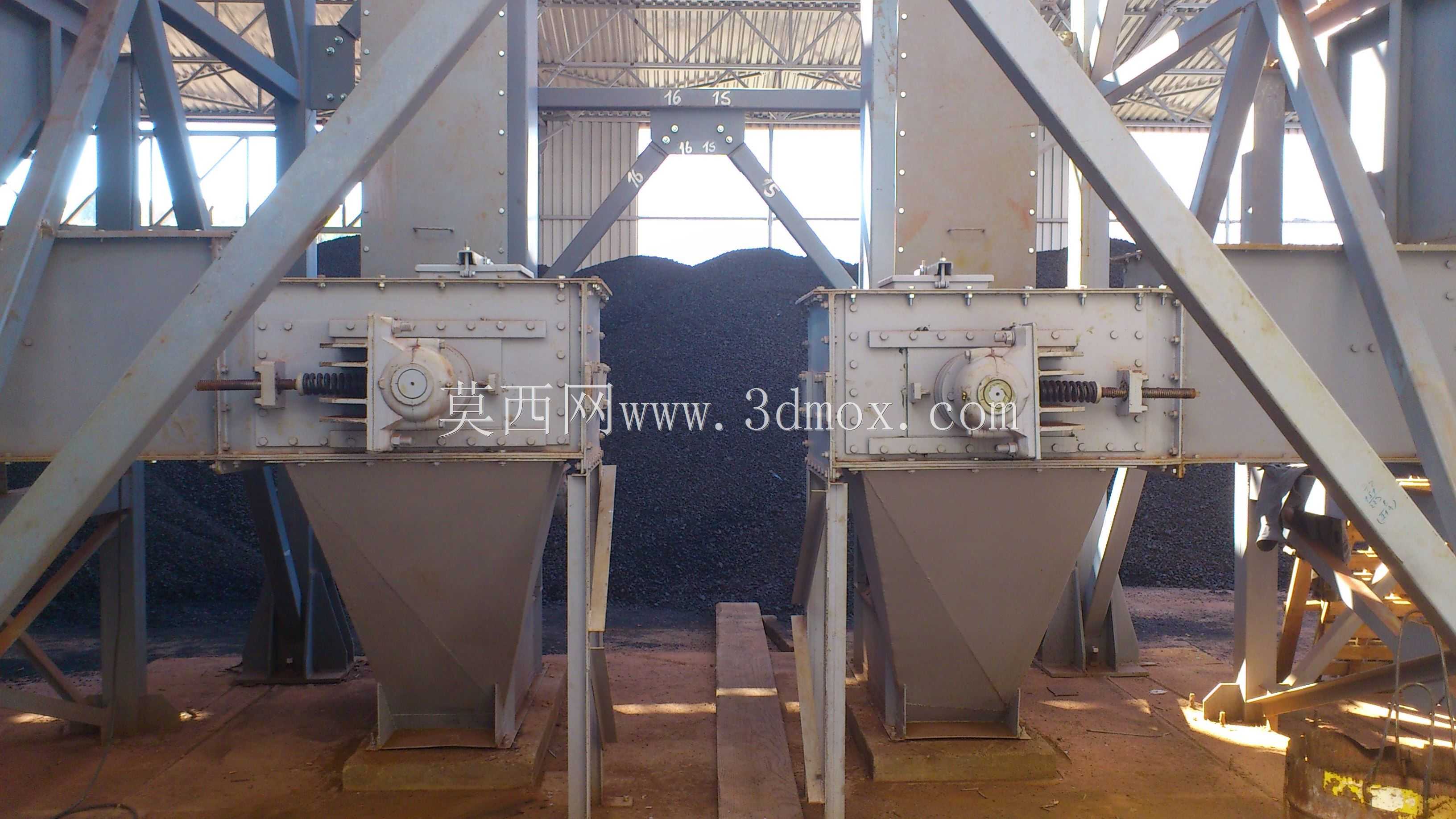

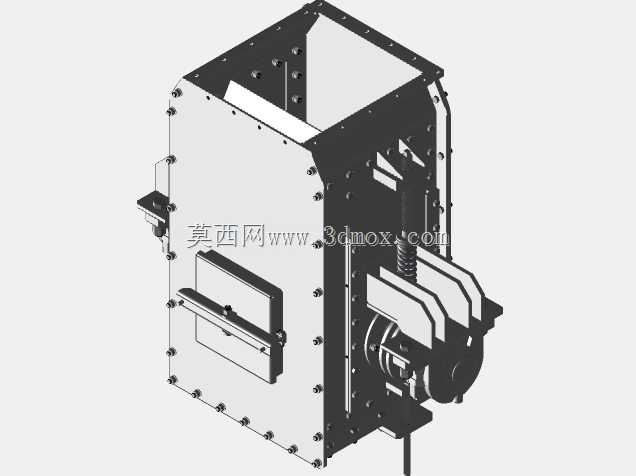

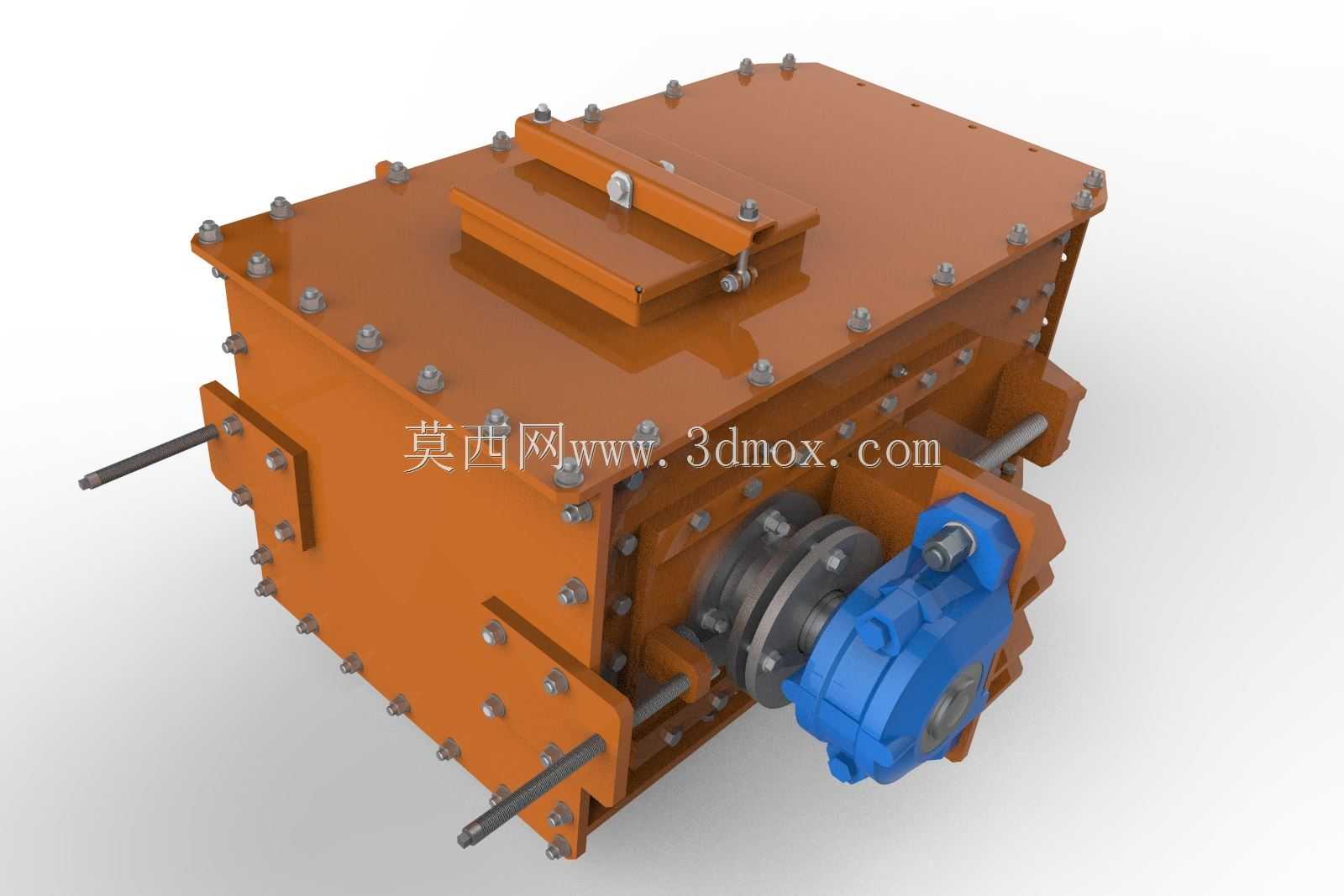

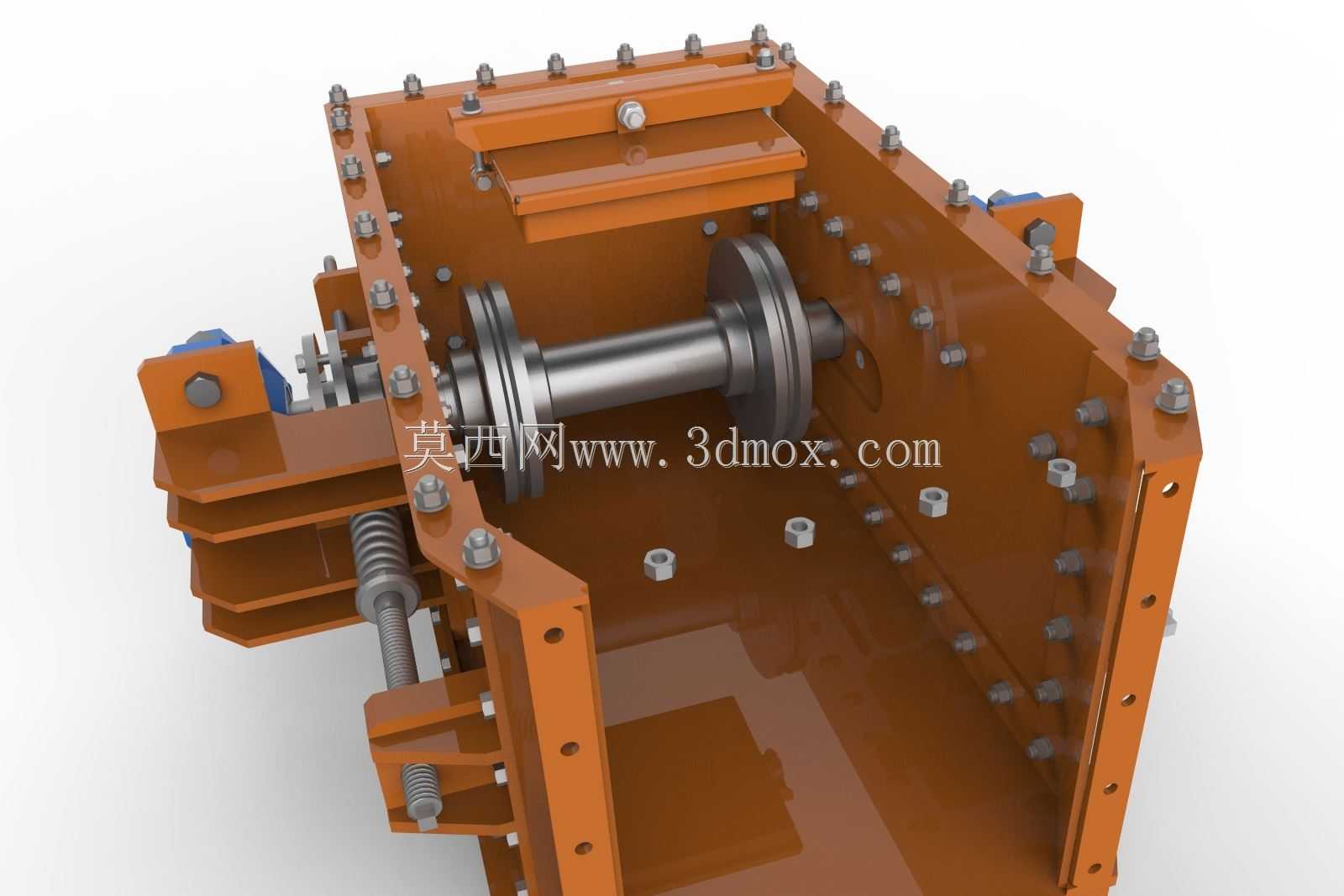

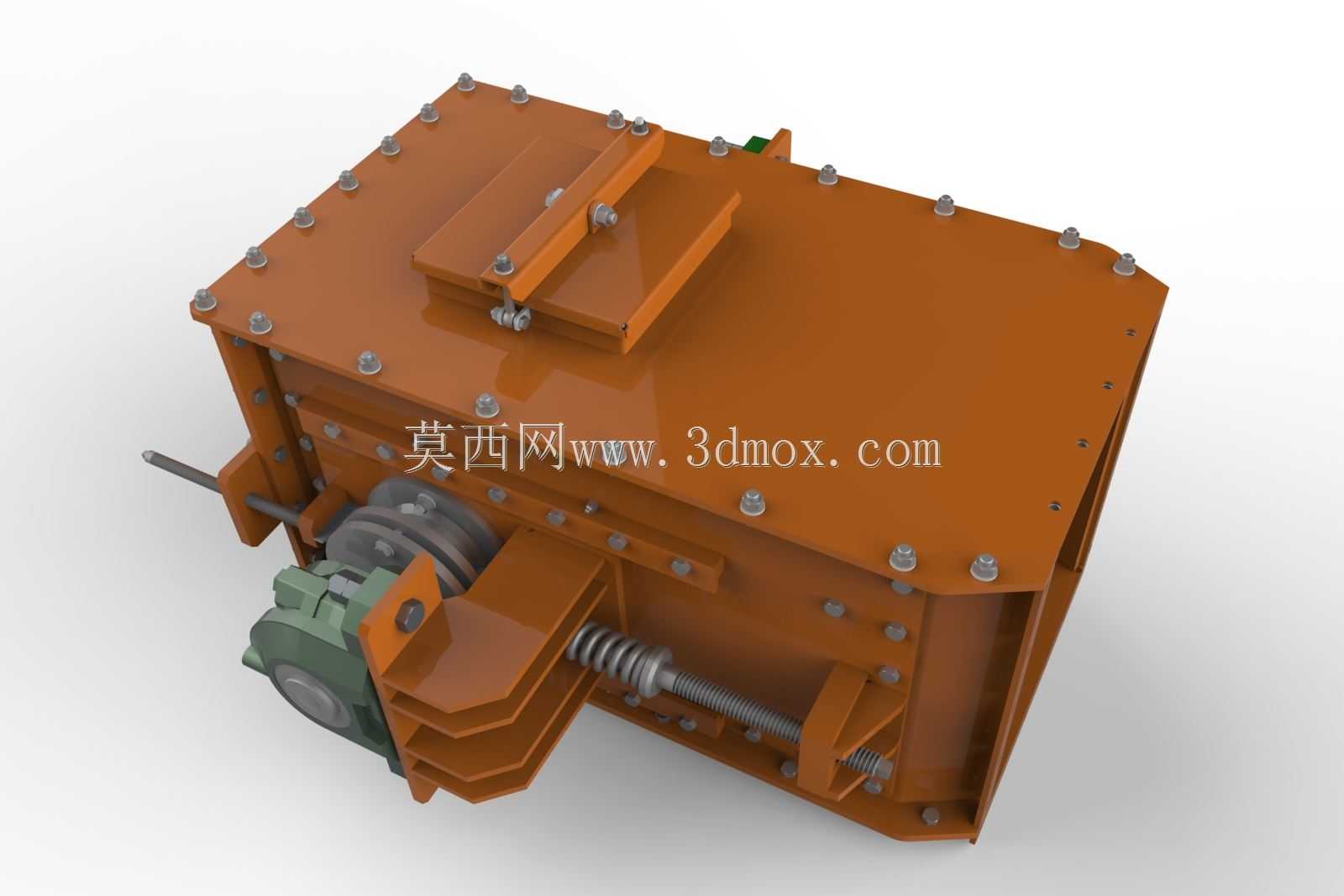

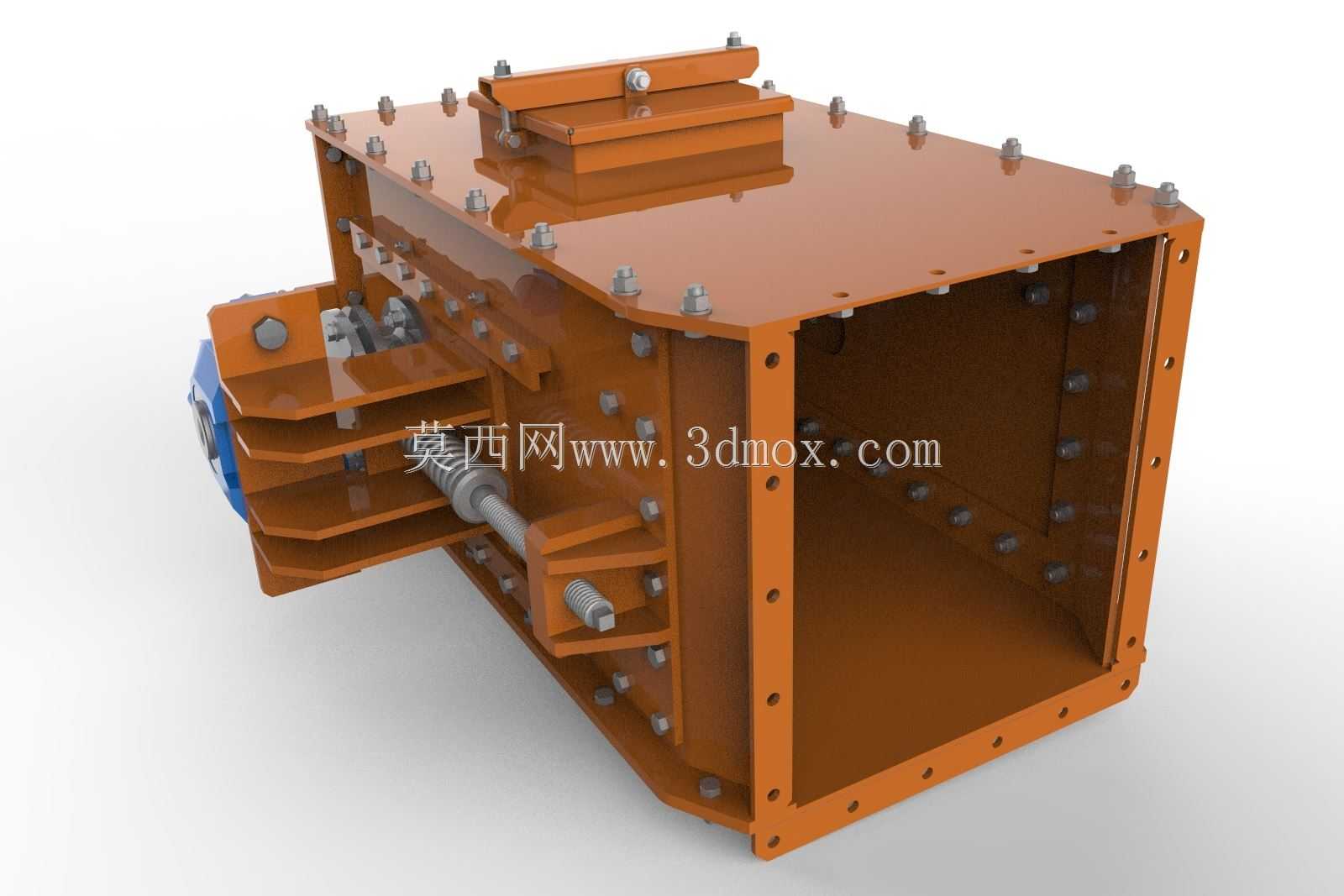

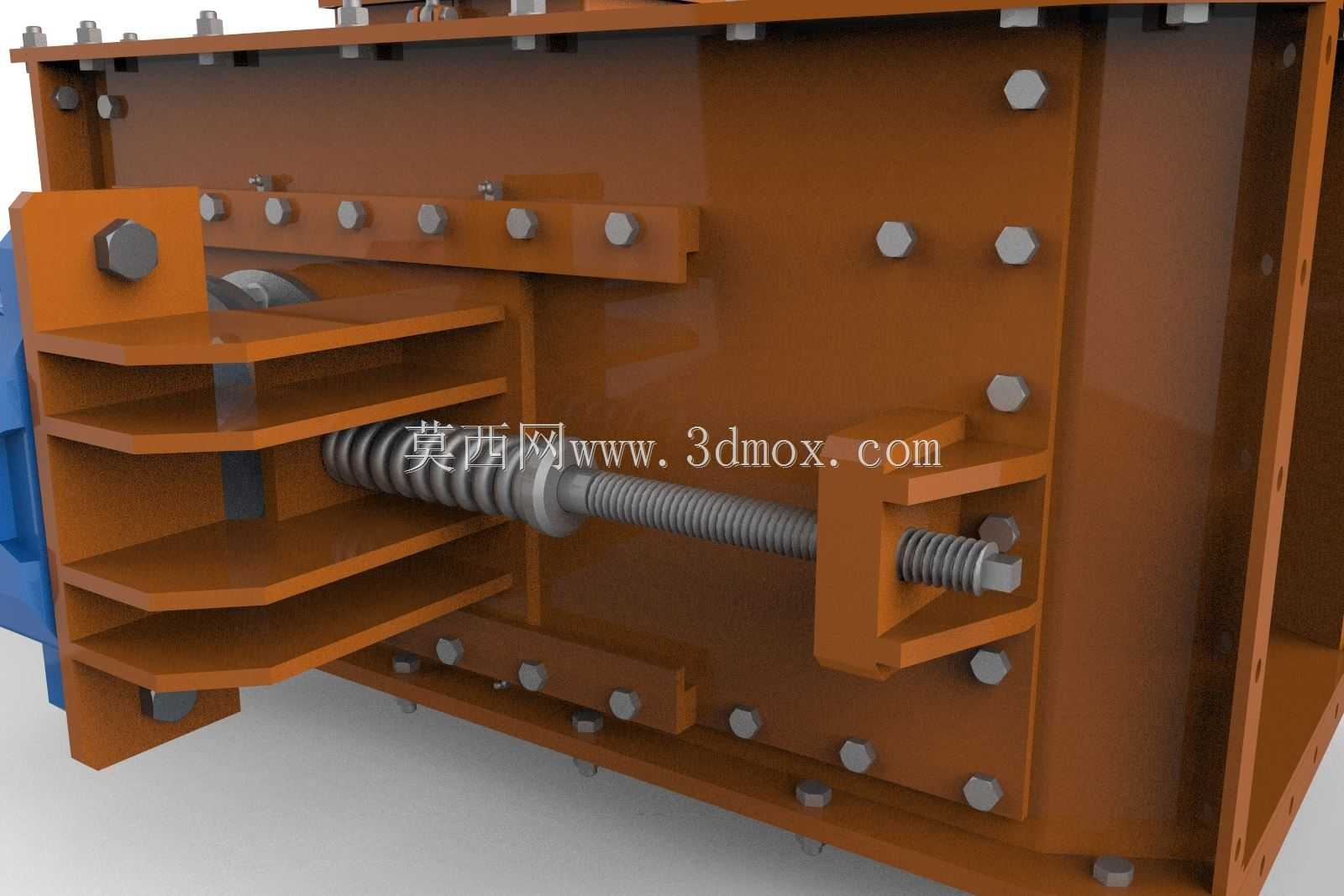

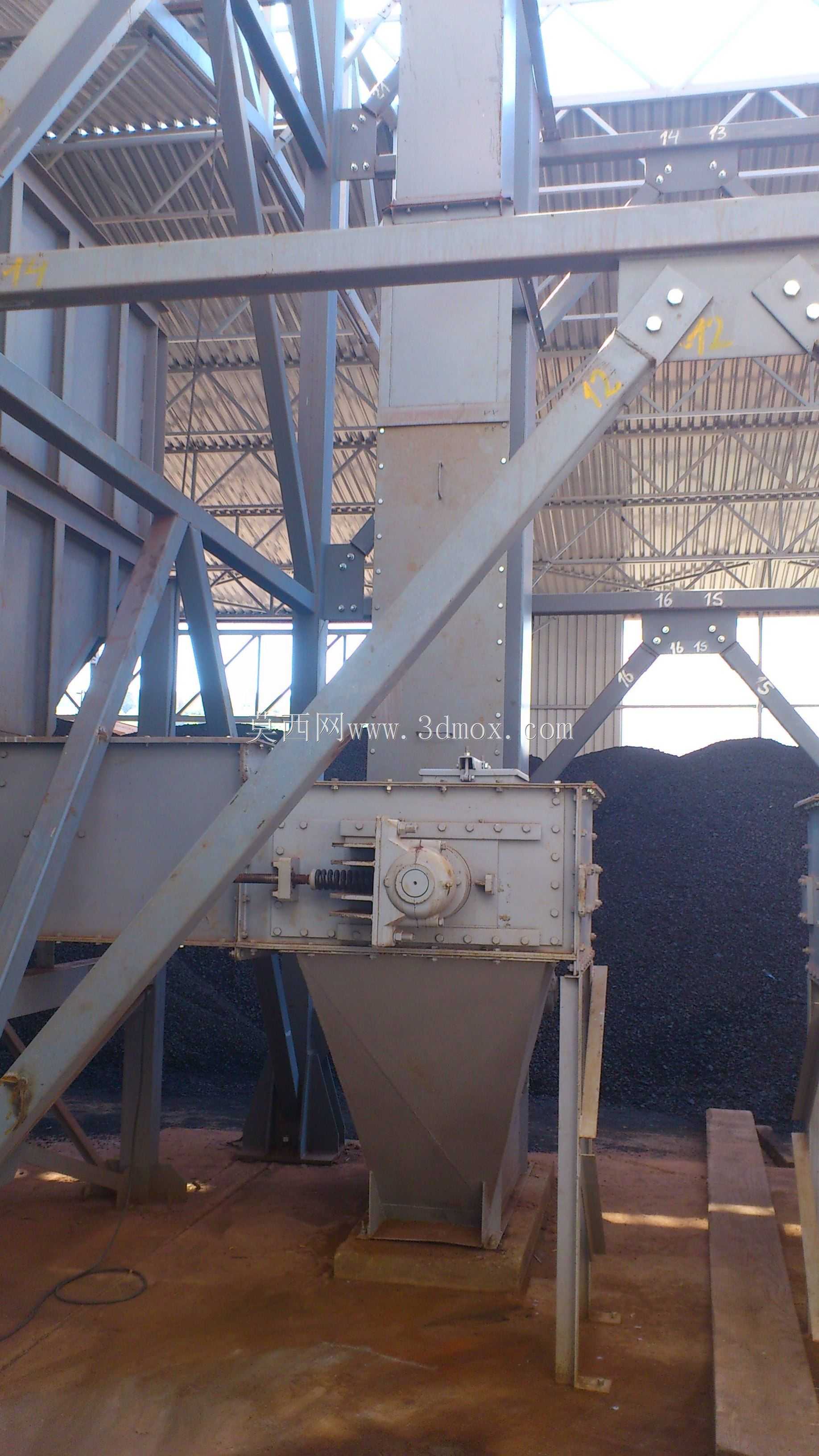

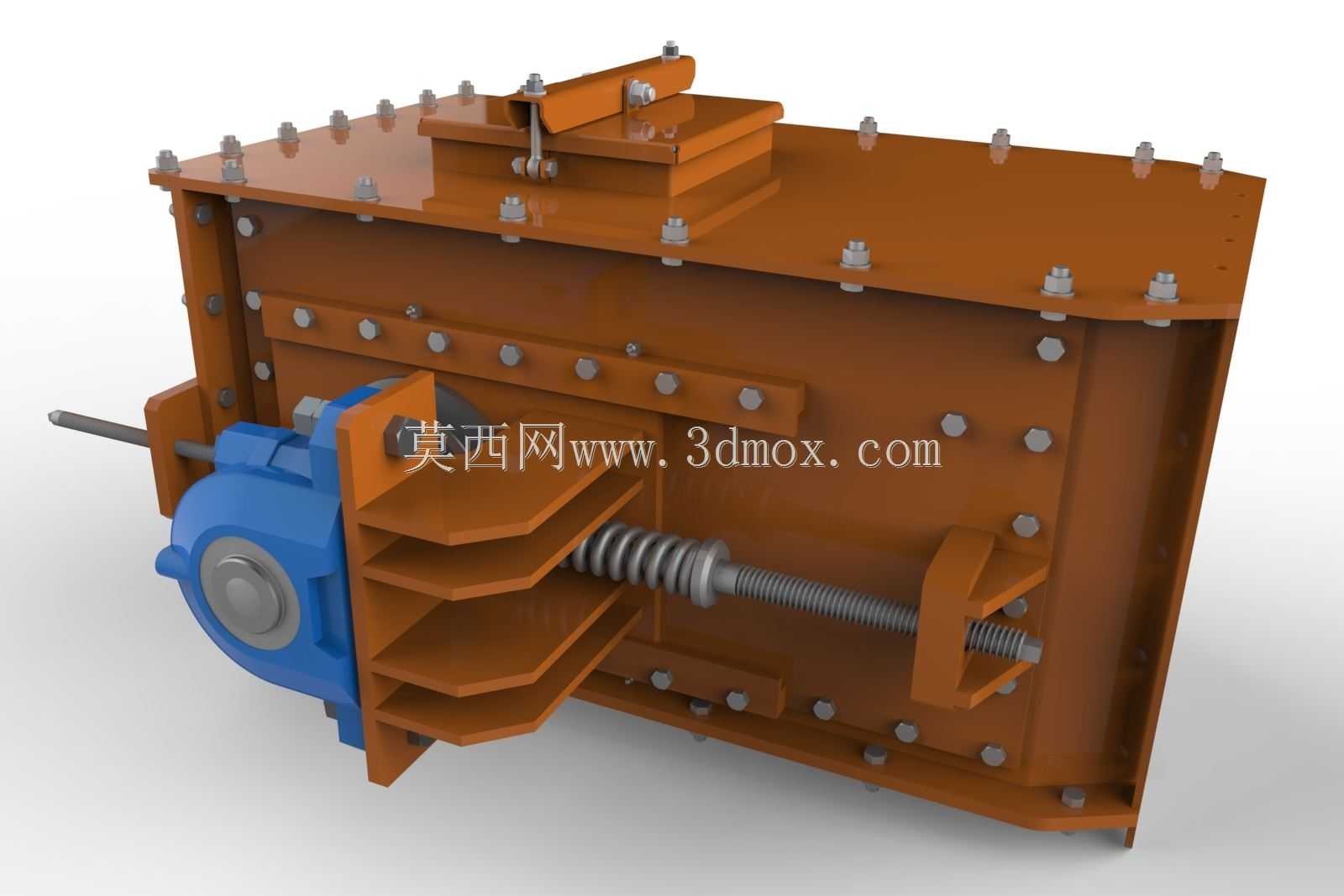

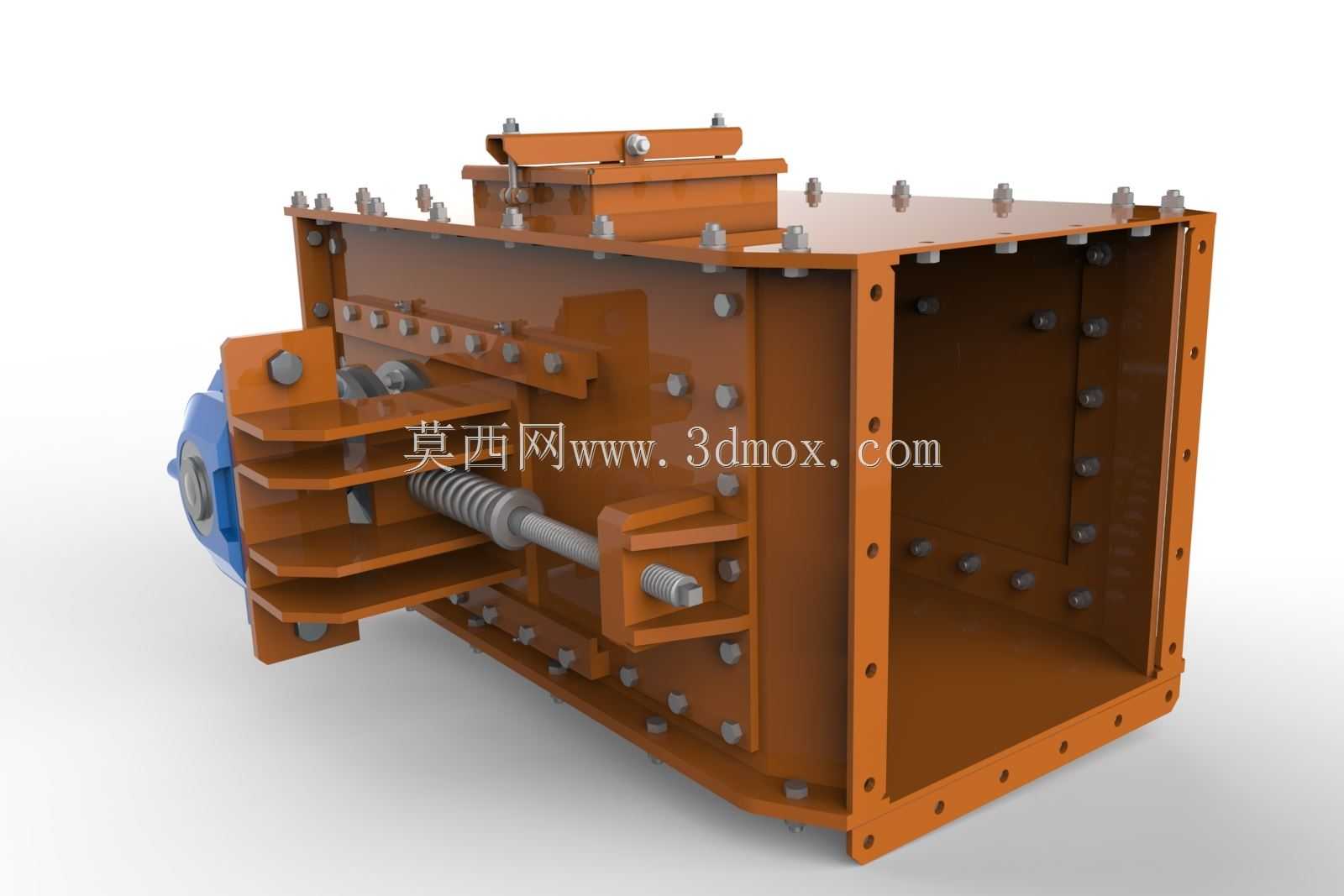

该链式输送设备主要面向矿山、建材、冶金、煤炭等散料处理行业的生产转运场景，适用于块状、颗粒状、高磨琢性物料的中短距离密闭输送作业，可在高粉尘、重载冲击的恶劣工况下稳定运行，常作为破碎、筛分、储料环节之间的物料衔接载体，避免开放式输送带来的物料撒漏、粉尘外溢问题，满足生产现场的环保与连续作业要求。设备整体采用箱型密闭壳体结构，外壳通过密集螺栓实现全周密封连接，可有效阻挡输送过程中的粉尘逸散，同时壳体采用加厚钢板焊接成型，具备足够的结构刚度，可承受内部物料堆积的静载荷与链式构件运行的动载荷冲击，壳体顶部设置可快拆的检修盖板，无需整体拆解设备即可完成内部链条、衬板的检查与易损件更换，大幅降低日常运维的工作量。设备侧部集成的驱动单元采用直连式安装布局，驱动端与内部链轮轴组直接对接，省去了额外的传动连接构件，既缩小了设备整体的安装占位，也提升了动力传递的效率，驱动端外部设置防护壳体，可阻挡粉尘、水汽侵入传动部件，延长核心构件的使用寿命。设备内部设置张紧调节机构，通过丝杆结构可灵活调整从动链轮的轴间距，补偿链条长期运行产生的磨损伸长量，保证链条与链轮始终保持合理的啮合张紧度，避免跳齿、脱链等故障发生，内部承载轨道采用分层式耐磨衬板结构，可承接物料下落的直接冲击，衬板磨损后可单独更换，降低设备的全周期使用成本。从安装边界来看，设备采用卧式安装布局，底部预留标准的地脚连接点位，可直接固定在混凝土基础或钢制机架上，进料口设置在壳体顶部对应落料点位，出料口设置在壳体下部对应下游设备接料位置，安装时仅需对接进出料接口与驱动单元动力源即可完成部署，无需复杂的现场改制，适配现有生产线的升级改造与新线配套需求。设备的整体结构设计充分考虑了重载工况的使用需求，所有连接点位均做了加强处理，运动部件均设置可靠的密封防护，可在连续24小时运行的生产场景下保持稳定的输送能力，单台设备可根据输送产能需求调整内部链条规格与壳体宽度，适配不同处理量的生产要求。
