法兰连接式活塞阀内部活塞结构设计

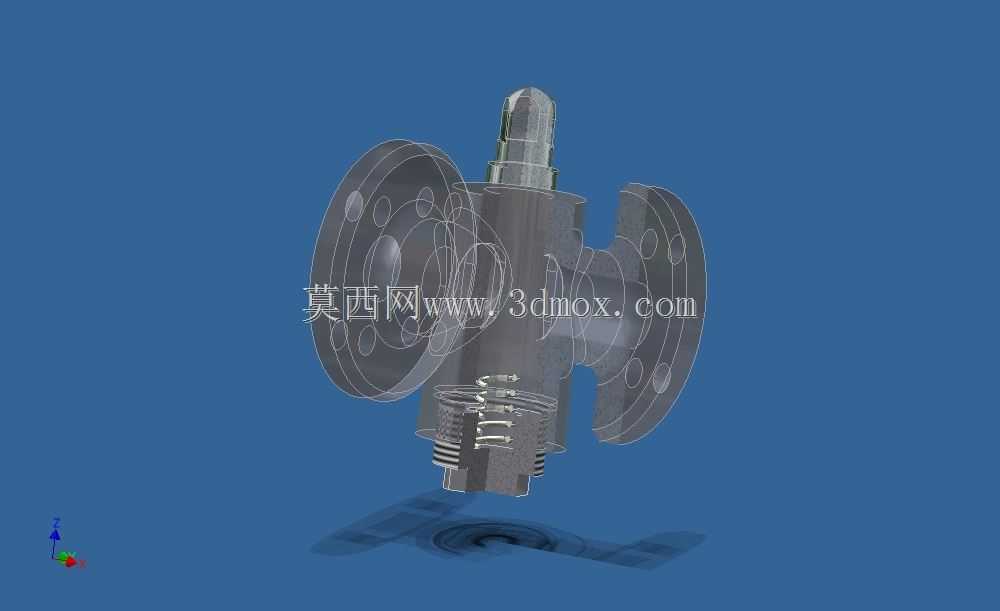

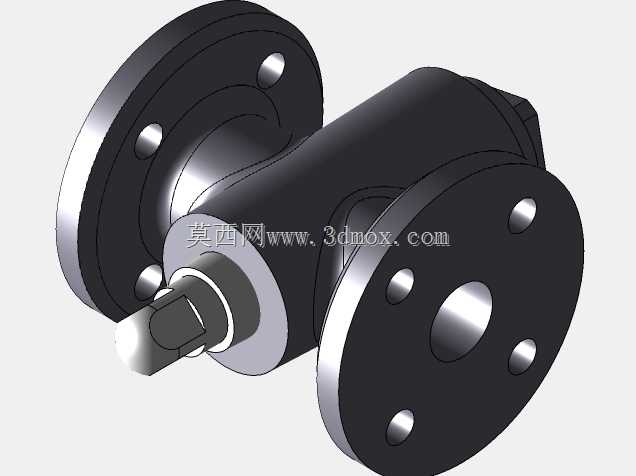

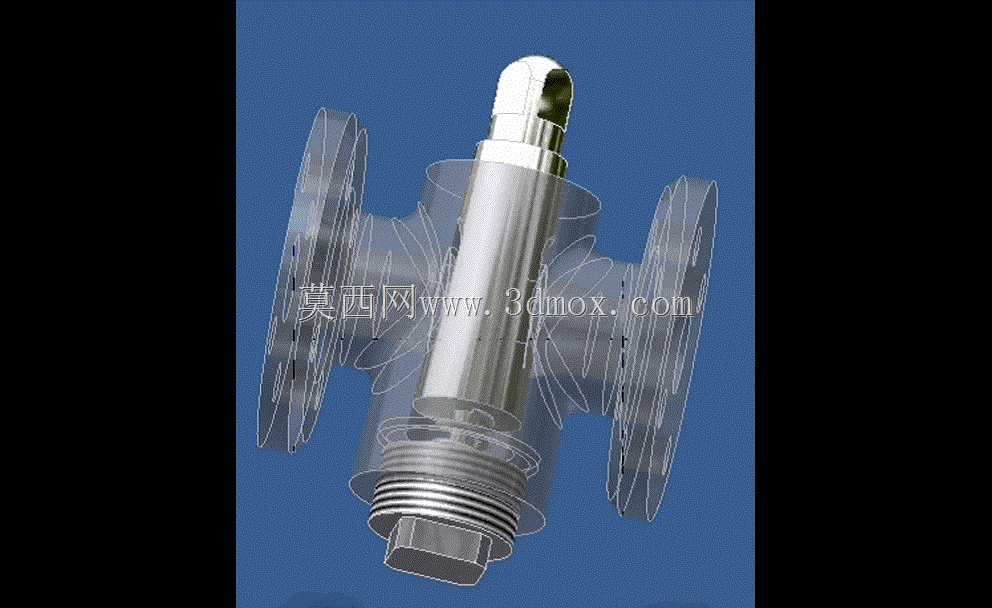

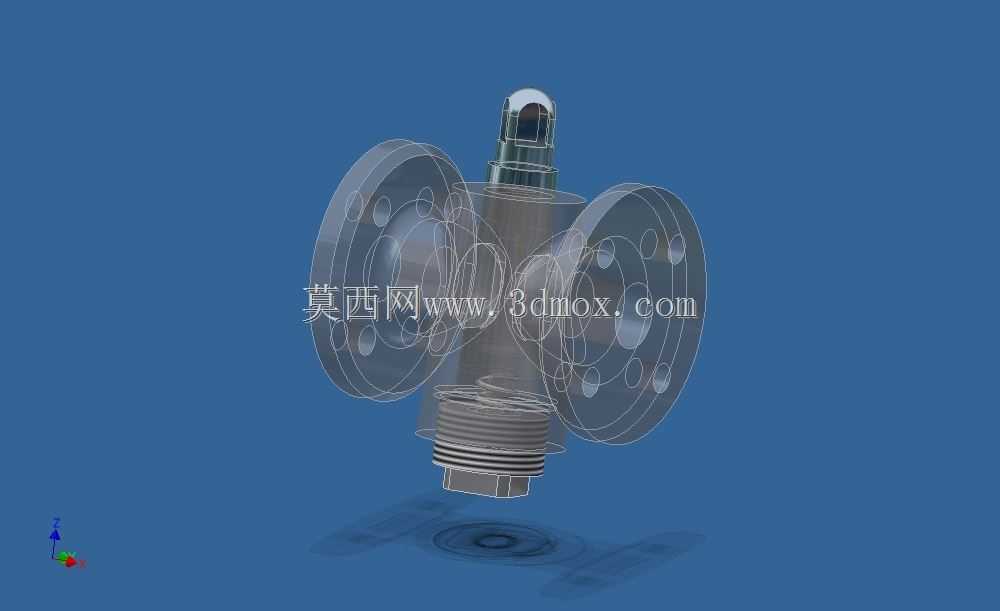

该活塞结构主要应用于工业流体管路系统的活塞式控制阀中，作为阀门的核心启闭调节部件，承担着控制管路内流体通断、调节介质流量与压力的核心作用，可适配水、蒸汽、油品等多种无强腐蚀性的工业介质输送场景，广泛用于化工、市政供水、暖通循环、轻工生产等领域的管路上，相比普通柱塞类阀芯，该活塞结构的密封适配性更强，在高压差工况下的运行稳定性更优。从功能特性来看，该活塞采用阶梯轴式结构设计，上端的圆头导向段可在阀盖导向套内顺畅滑动，避免启闭过程中出现卡滞偏磨问题；中部的密封配合段经过高精度表面处理，与阀体内的密封件紧密贴合，在关闭状态下可实现零泄漏密封，杜绝介质内漏；下端的螺纹连接段用于和阀杆驱动结构相连，可精准传递执行机构的启闭驱动力，配合不同开度位置实现流量的线性调节。设计过程中，首先围绕管路通径匹配活塞的外径尺寸，确保活塞在全开状态下不会对介质流道造成额外节流，降低管路的沿程压力损失；其次针对活塞的运动行程做了边界限定，完全开启时活塞下端不会脱离密封腔区域，完全关闭时活塞上端不会碰撞阀盖内部结构，预留了足够的安全运行余量；同时考虑到安装维护的便捷性，活塞与阀杆的连接采用标准螺纹规格，无需专用工具即可完成拆装更换，降低现场运维的难度。外形尺寸方面，活塞整体为同轴回转体结构，最大外径与阀门通径的密封座尺寸精准匹配，总长度适配阀门中腔的安装空间，两端的结构倒角既避免了安装过程中刮伤密封件，也减少了介质流动时的紊流冲击；安装边界上，活塞仅需与上端阀杆、中部密封组件、下端流道三个部位做配合，同轴度公差控制在合理范围内，可适配同通径规格的多款法兰连接活塞阀，无需对阀体结构做额外修改即可替换安装，具备较好的通用互换性。在结构强度设计上，针对活塞的受力薄弱段做了壁厚加强，可承受管路额定压力下的介质冲击，长期往复运行不会出现变形断裂问题，表面的光洁处理也减少了介质杂质的附着，降低活塞卡涩的概率，提升阀门整体的运行使用寿命。
