弹簧式手动杠杆安全阀结构设计

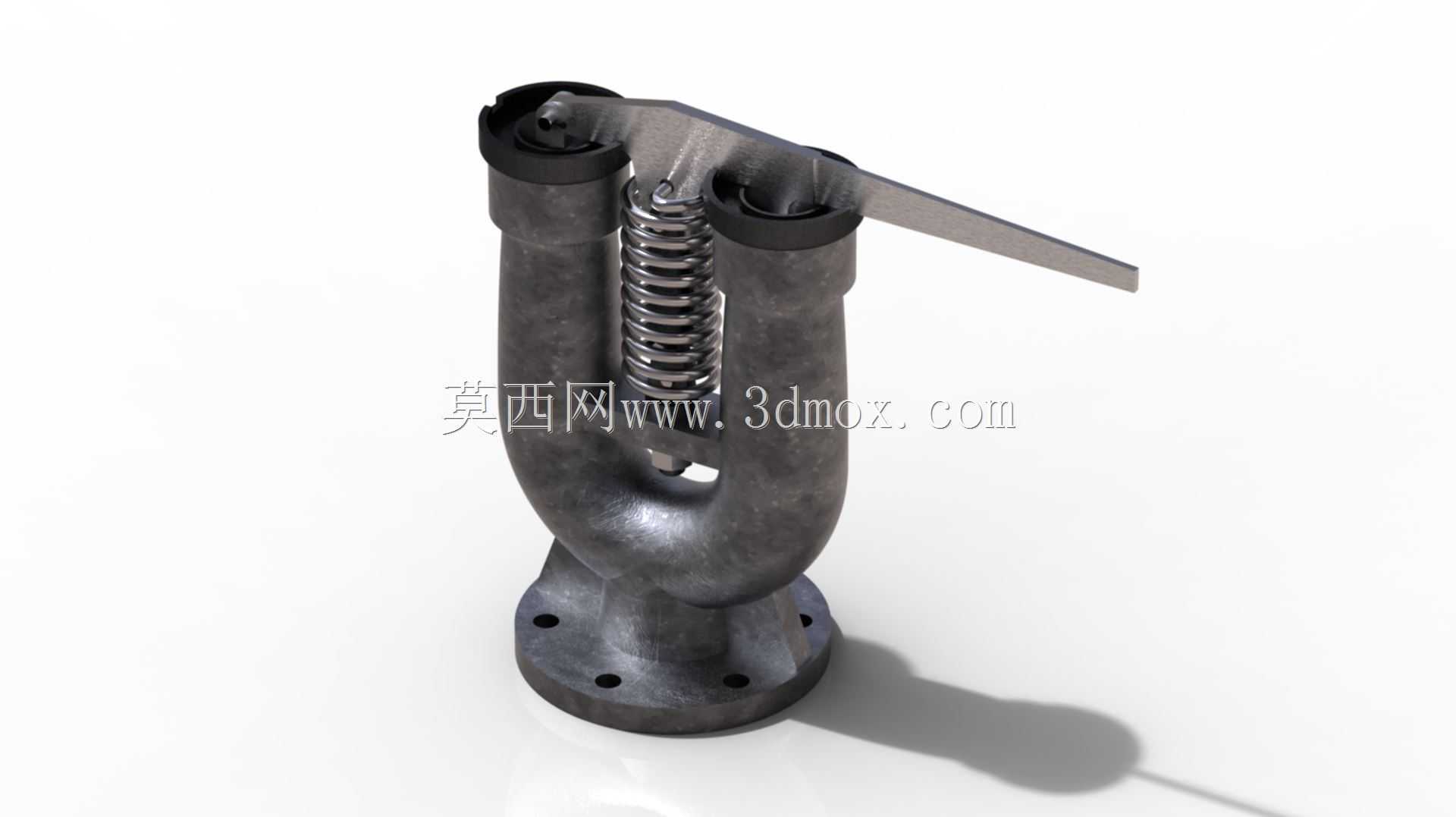

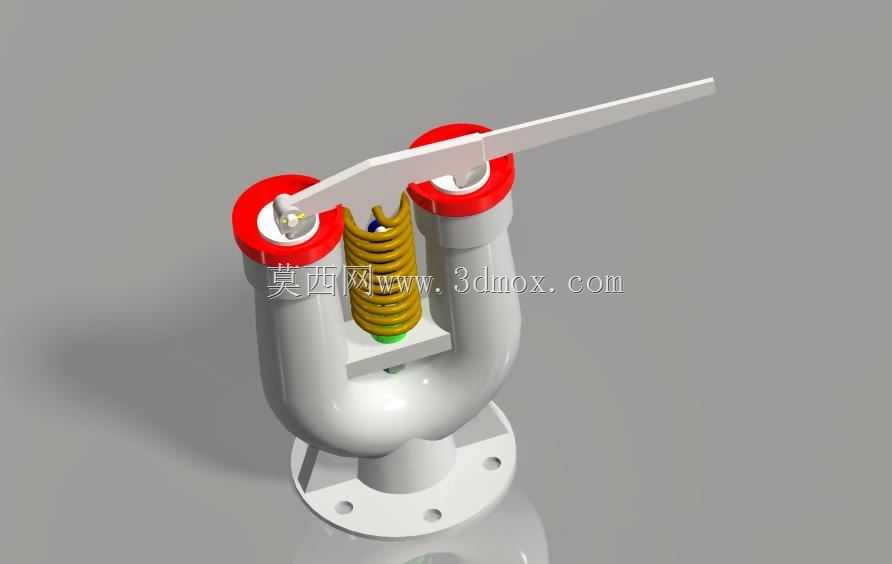

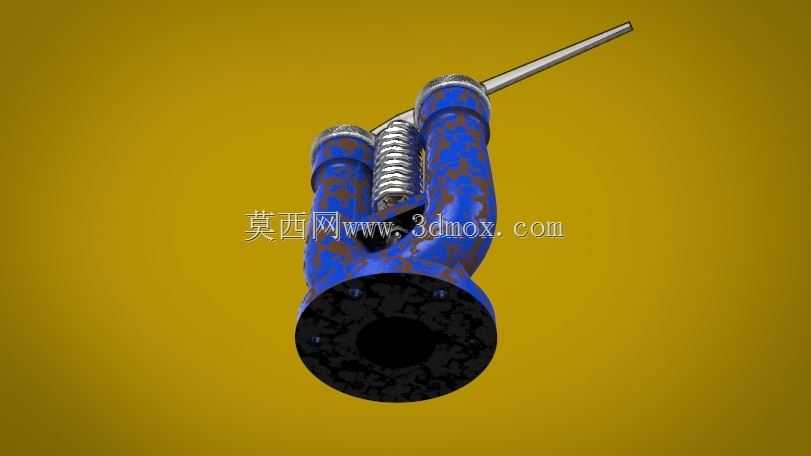

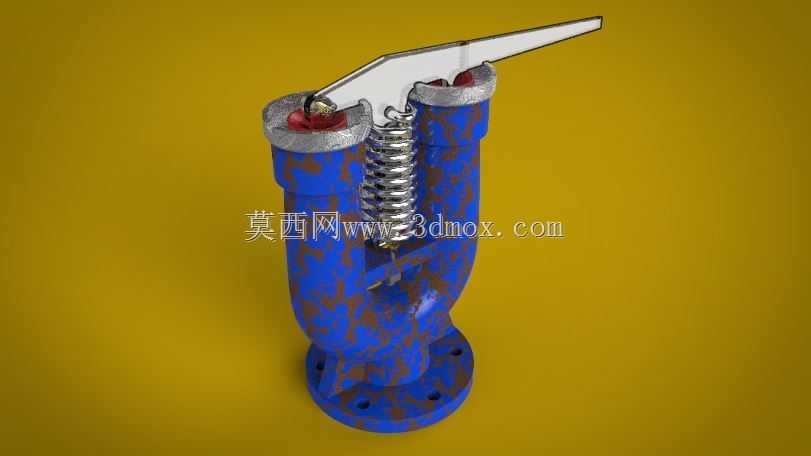

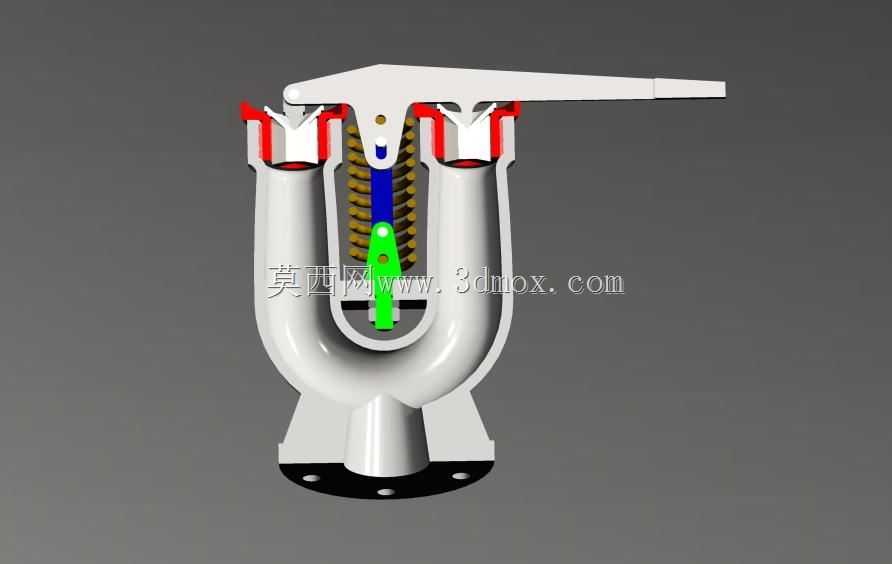

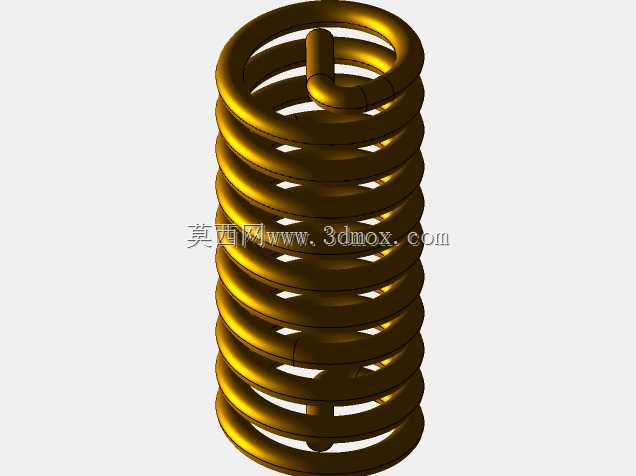

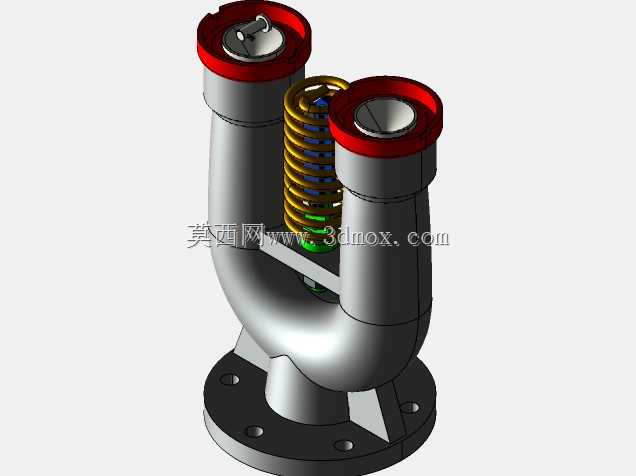

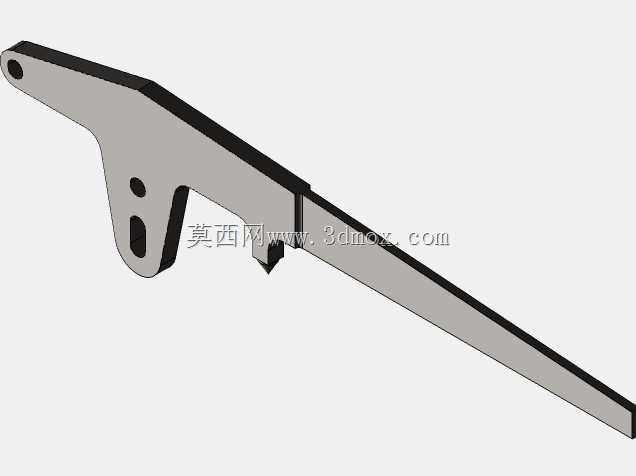

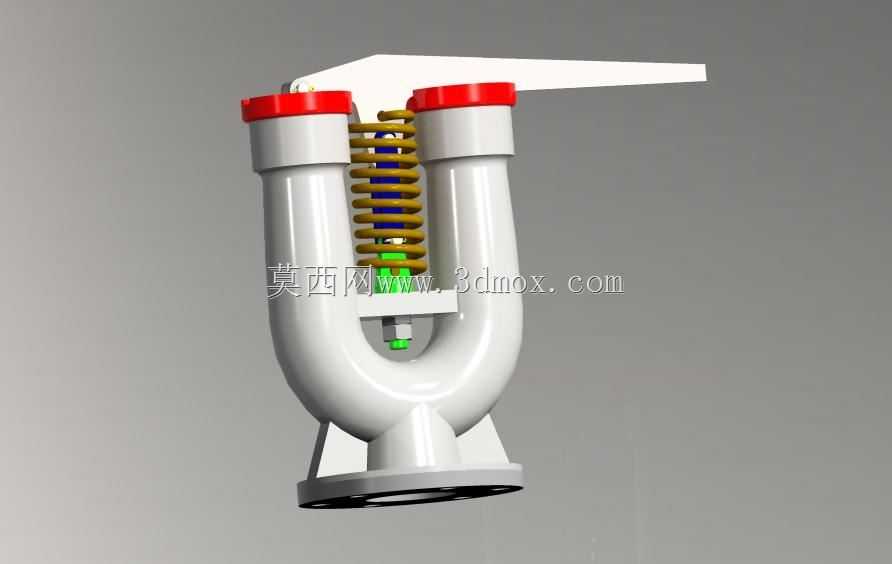

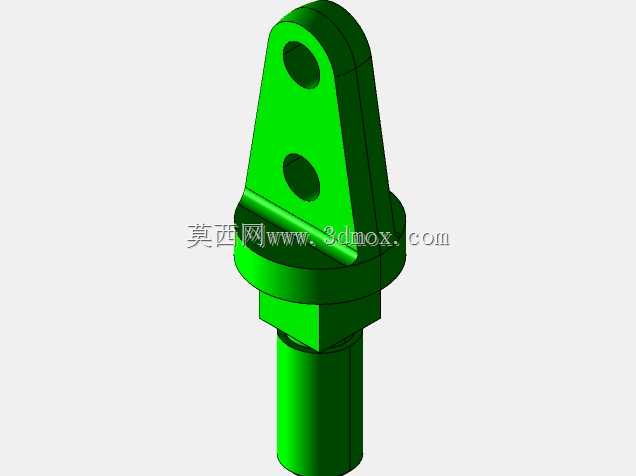

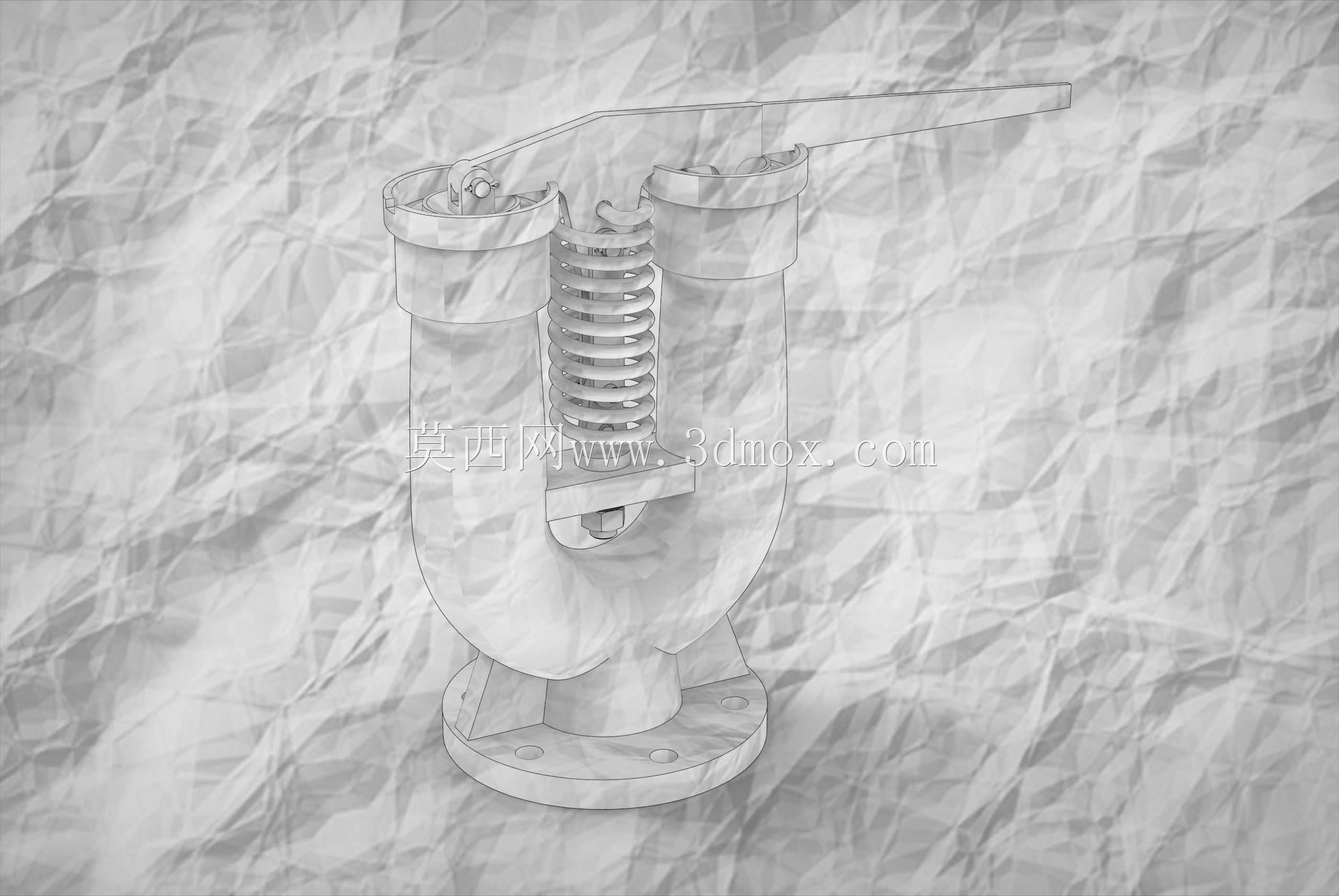

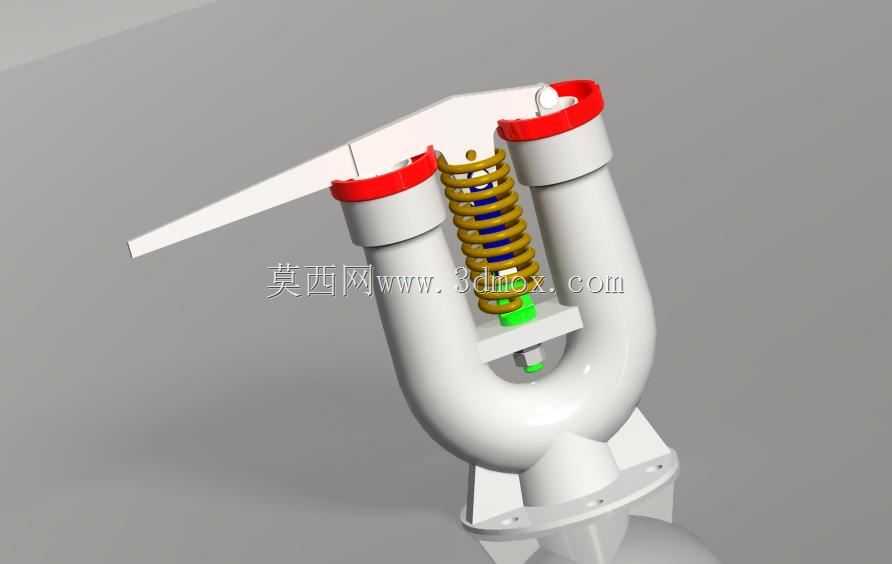

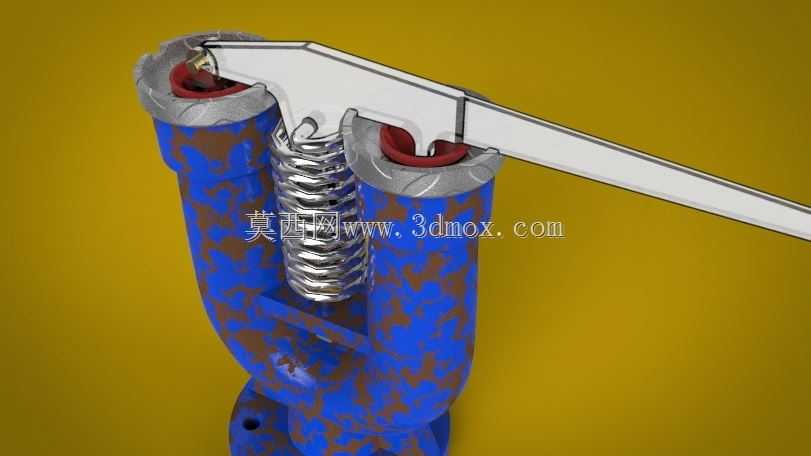

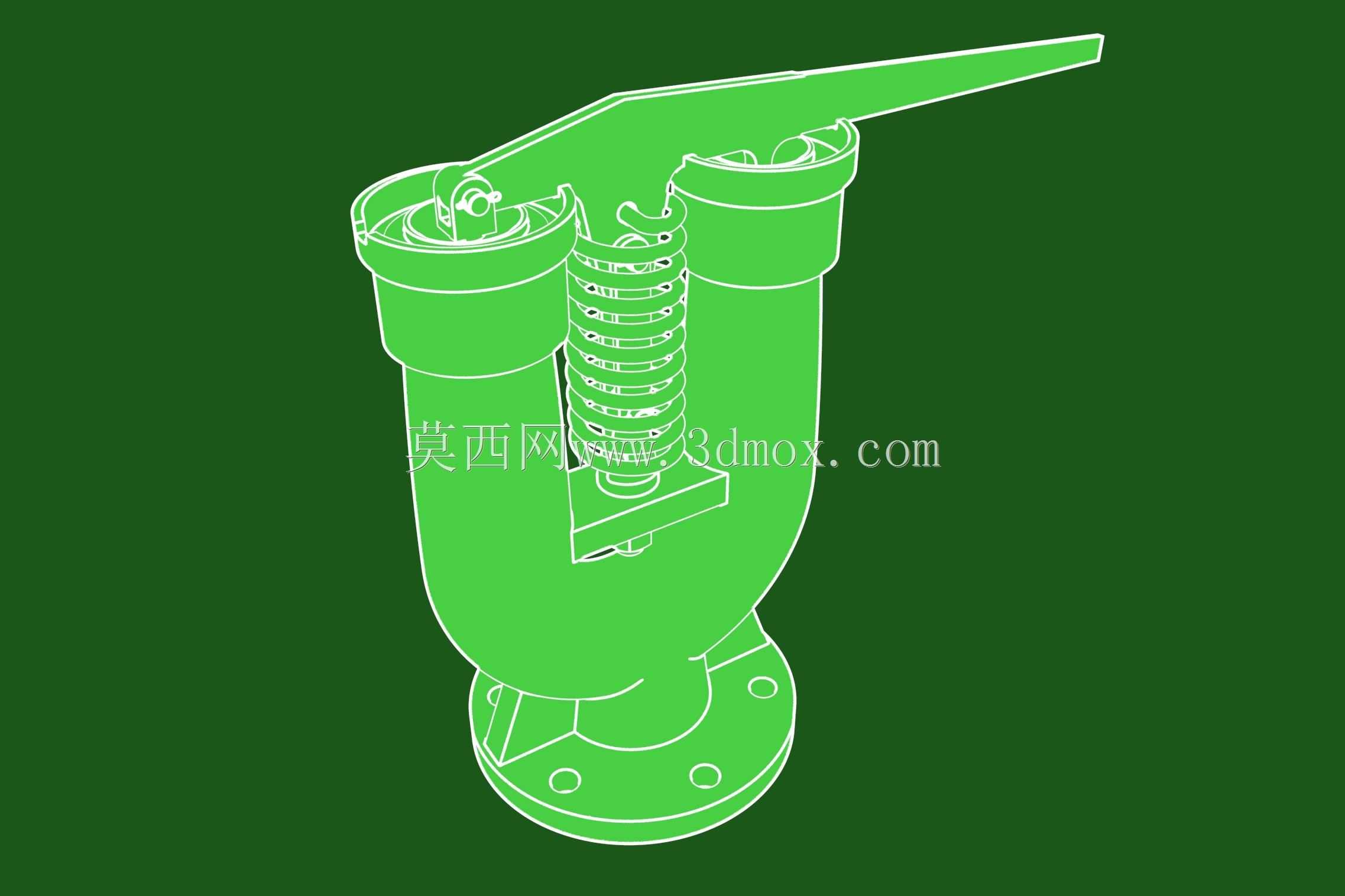

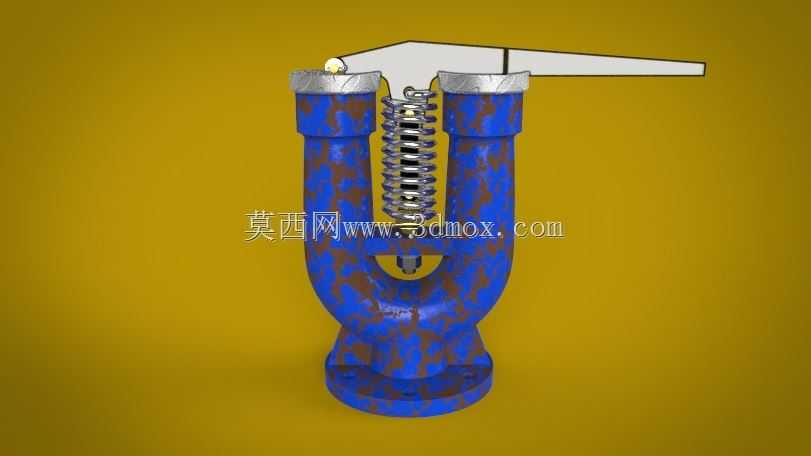

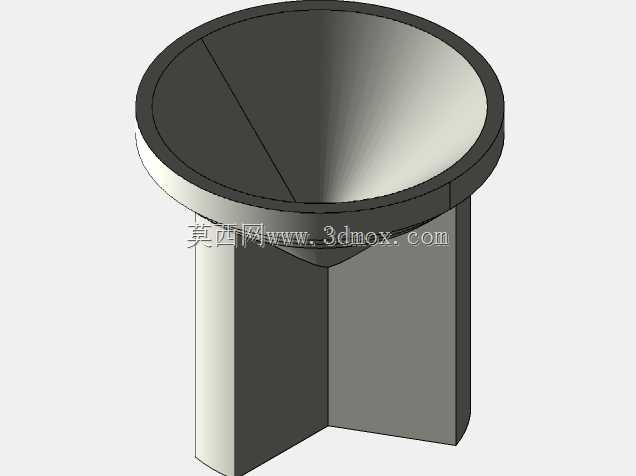

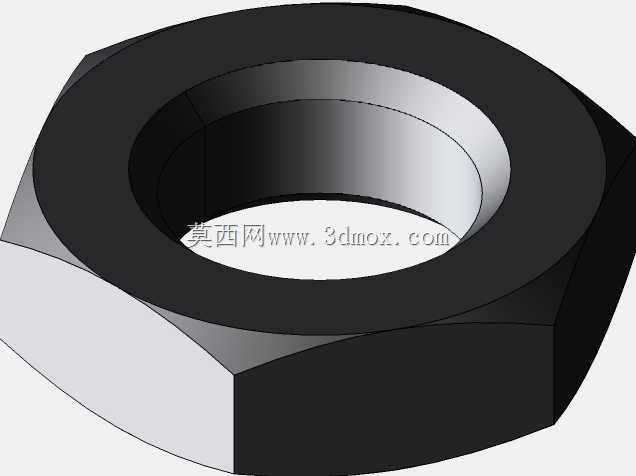

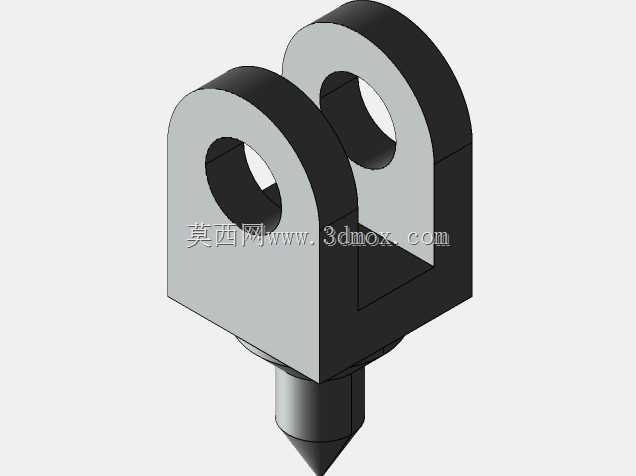

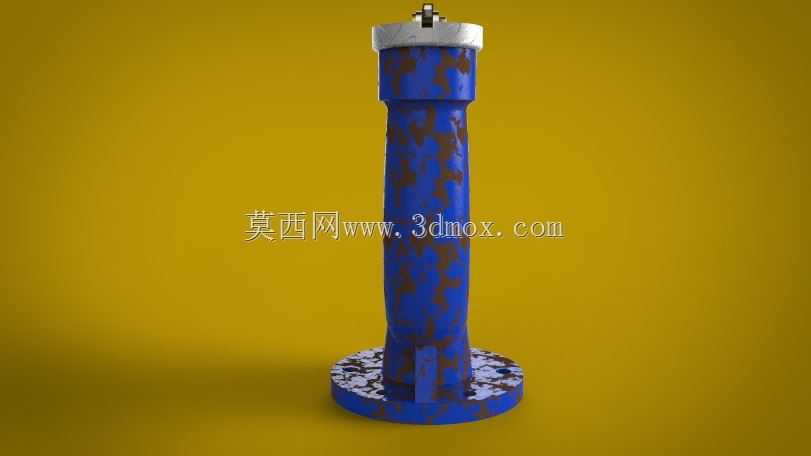

这款弹簧式手动杠杆安全阀主要应用于承压管路、压力容器、小型蒸汽系统、给排水压力管网以及工业流体输送场景中，是压力系统中不可或缺的安全防护部件，核心作用是在系统内部压力超过设定安全阈值时自动开启泄压，待压力回落至正常工作区间后自动闭合，避免系统因超压出现管路爆裂、容器破损、介质泄漏等安全事故，同时搭配的手动杠杆结构可支持人工手动触发泄压操作，方便日常设备检修、压力调试以及应急状态下的快速卸压作业。从功能特性来看，该阀采用角式流道结构设计，介质从底部法兰端进入阀腔，当介质压力向上的作用力超过弹簧预设的预紧压力时，阀瓣被顶起，介质从侧方出口快速排出完成泄压；弹簧组件外置在阀身上部，搭配可调节的弹簧压盖结构，能够根据实际系统的工作压力需求灵活调整泄压阈值，适配不同压力等级的管路系统；顶部的杠杆手柄通过铰接结构与阀杆联动，扳动手柄即可直接带动阀瓣抬升，无需等待系统超压即可完成手动卸放，操作力矩经过结构优化，手动操作时无需过大施力即可完成动作，日常巡检操作便捷省力。在设计思路上，整体采用Y型角式阀体布局，相比直通式安全阀拥有更顺畅的介质流道，泄压时介质流动阻力更小，排放速度更快，能够在超压瞬间快速完成大流量泄放；底部采用圆形法兰连接结构，法兰盘上均匀布置多个螺栓安装孔，可与对应通径的管路法兰通过螺栓紧固连接，密封面适配常规法兰密封垫片，安装后密封可靠性强，可承受常规工况下的介质压力与温度波动；阀身中部设置加强筋结构连接阀体上下段，提升整体结构强度，避免长期承压或泄压时的流体冲击导致阀体变形；弹簧腔采用开放式结构设计，既方便观察弹簧工作状态，也利于弹簧散热，避免高温介质传导的热量导致弹簧弹力衰减，延长部件使用寿命。从安装边界来看，该阀整体为立式安装结构，安装时需保证底部法兰与管路接口同轴对齐，螺栓需对角均匀紧固避免密封面偏斜泄漏，阀身上部的杠杆操作侧需要预留足够的操作空间，方便人员手动扳动手柄，侧方的泄压出口需连接泄压导流管路，将排出的介质引导至安全收集区域，避免高温、高压介质直接喷出引发安全隐患；整体结构紧凑，弹簧与杠杆组件均集成在阀身上方，无需额外的外置安装支架，直接通过法兰即可完成固定，适配多数中小通径承压管路的安装空间要求，日常维护时仅需定期检查弹簧弹力、阀瓣密封面磨损情况以及铰接部位的润滑状态，即可保证长期稳定工作。
