气动泄压安全阀全套零件结构设计

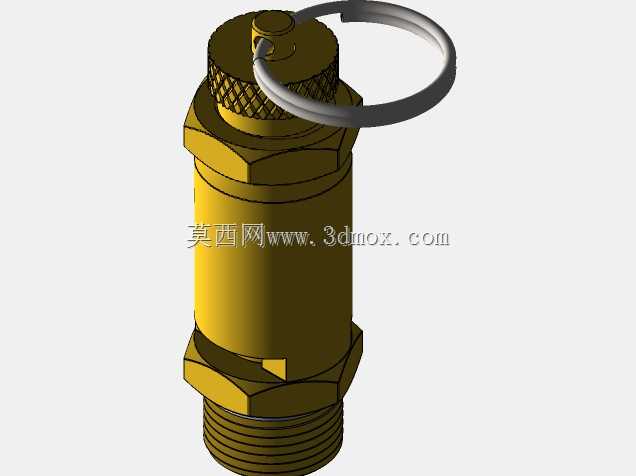

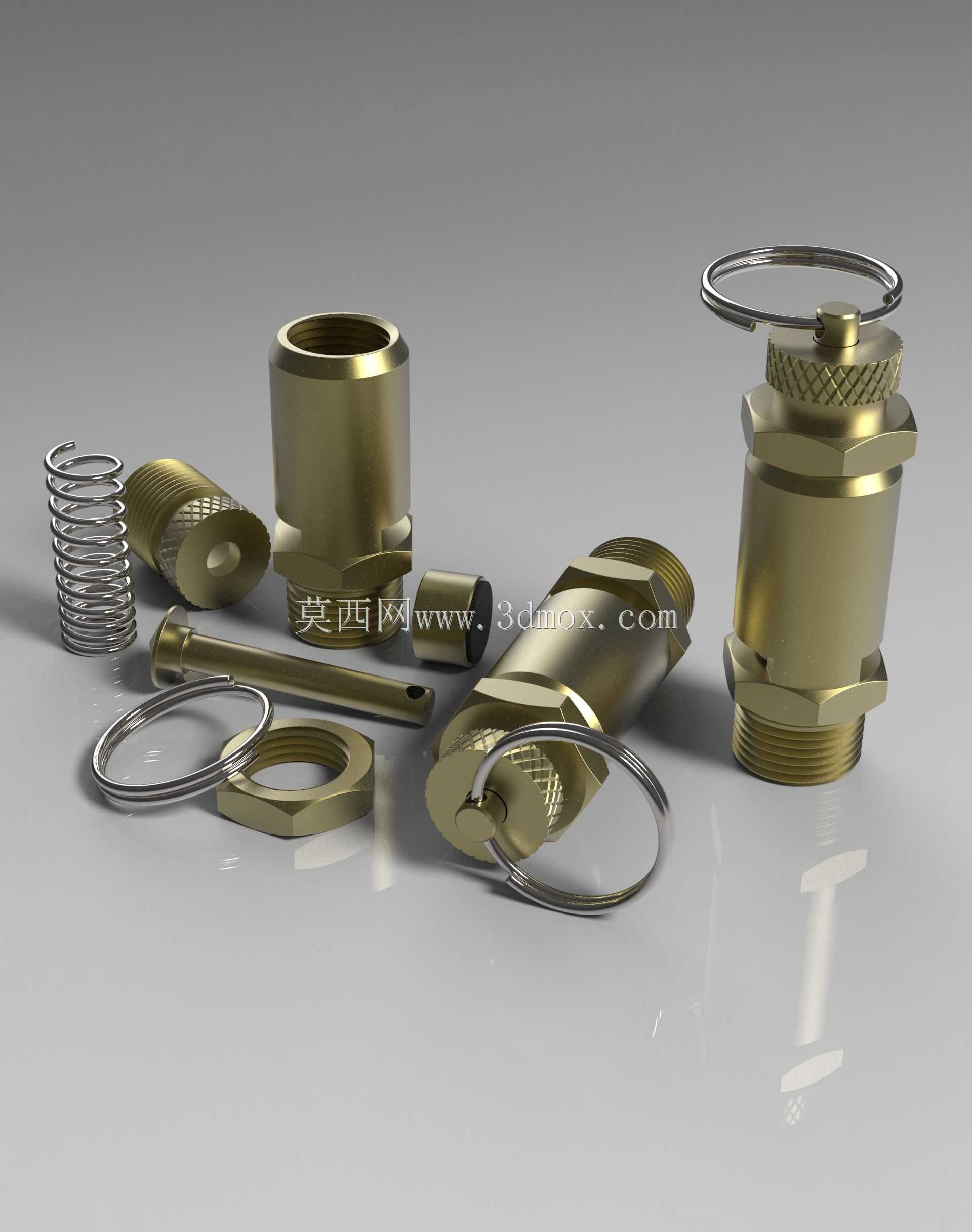

这款气动泄压安全阀是气动压力管路系统中的核心安全防护构件，主要应用于小型气动控制回路、低压气动动力单元、便携式气动工具配套管路、小型压缩空气储罐等场景，承担着限制系统最高工作压力的核心作用，当管路内部压力超过预设安全阈值时，阀门会自动开启泄放多余压力，待压力回落至安全区间后自动复位密封，避免管路、气动元件因超压出现密封失效、元件爆裂、管路脱开等故障，保障整套气动系统的运行安全。整套模型完整还原了产品的全部组成零件，包含带外螺纹连接段的阀体主体、配套锁紧安装螺母、压力调节弹簧、弹簧定位座、带拉环的手动泄压操作件、密封阀芯、定位销、密封挡圈等全部构件，每个零件的配合公差、装配关系都做了精准的结构还原，能够直观呈现阀门的装配逻辑与动作原理。在设计思路上，这款安全阀采用直动式泄压结构，相比先导式泄压阀结构更紧凑、响应速度更快，适配低压小流量的气动系统使用场景；阀体采用六角防滑外形设计，既方便使用扳手完成安装拧紧操作，也能在紧凑安装空间内减少操作干涉；顶部的拉环结构支持手动强制泄压操作，方便用户在系统检修、压力调试阶段主动泄放管路余压，提升运维操作的安全性；阀体端部的外螺纹搭配六角锁紧螺母的结构，支持面板式、管路直通式两种安装方式，适配不同设备的安装布局需求。从安装边界来看，这款安全阀整体径向最大尺寸不超过22mm，轴向总长度在装配完成后约为48mm，安装螺纹采用常规气动管路通用管螺纹规格，无需额外定制转接接头即可直接接入常规气动回路，安装时预留的操作空间仅需满足扳手拧动螺母的最小空间要求，能够适配空间紧凑的小型气动设备内部安装需求。零件的细节设计上，弹簧的螺距、线径参数匹配0.3-0.8MPa的常规气动系统泄压压力区间，阀芯密封面采用锥面密封结构，能够在复位后实现可靠的低压密封，避免正常工作压力下出现漏气问题；所有金属零件的边角都做了倒角去毛刺处理，既符合机械加工的工艺要求，也能避免装配、操作过程中出现划伤风险，整体结构兼顾了功能可靠性、安装便捷性与运维操作的实用性。
