RD-35A平均井开关电源结构设计

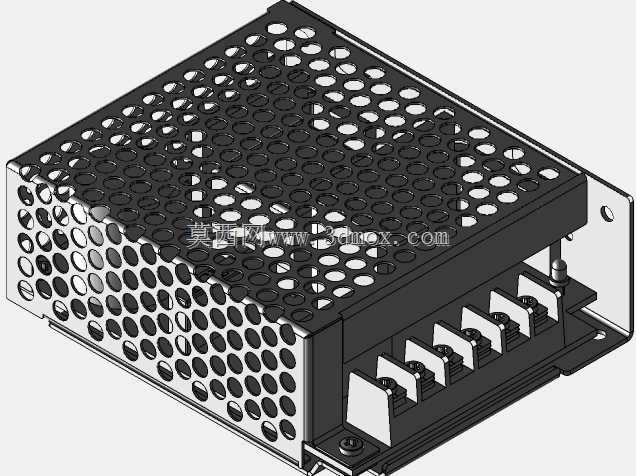

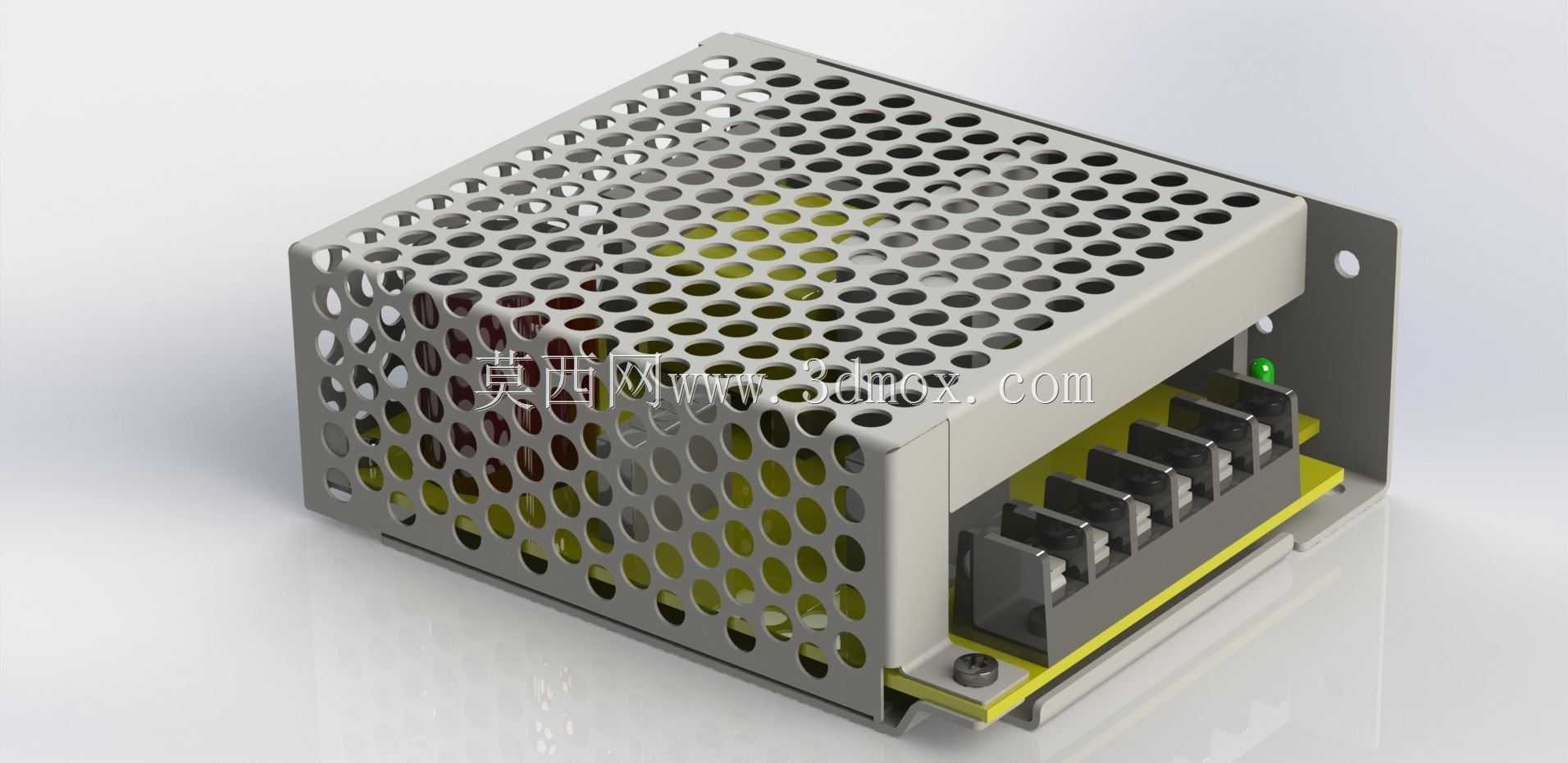

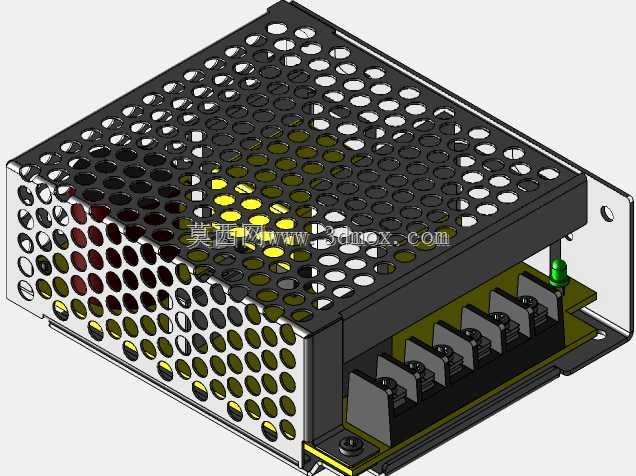

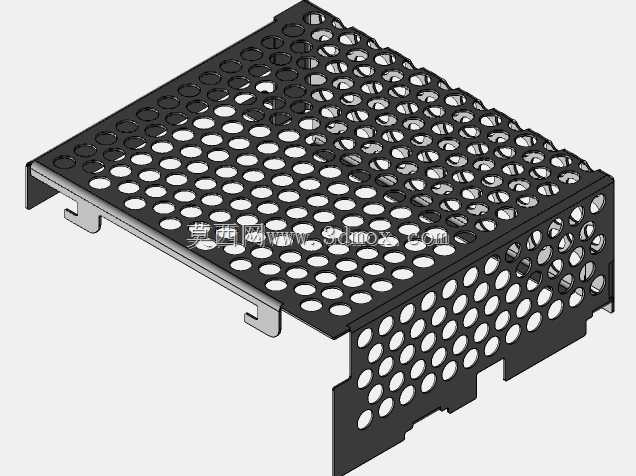

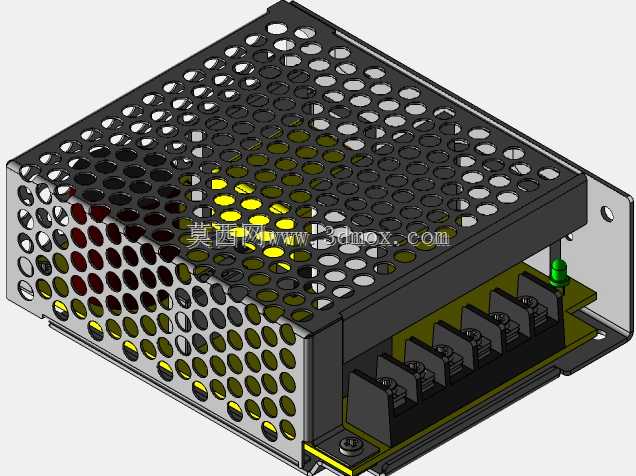

这款RD-35A平均井供电单元，主要面向小型工控设备、桌面电子装置、低压直流供电场景设计，可将常规交流市电转换为稳定的低压直流输出，为各类对供电稳定性有要求的小型电子模块、传感单元、控制板卡提供持续可靠的电力供给，常见于小型自动化控制回路、桌面检测仪器、商用电子外设的内置供电环节。产品整体采用封闭式钣金壳体结构，外壳通体排布密集的圆形冲孔，一方面是为内部功率器件、整流模块、变压组件提供充足的自然对流散热通道，避免长时间满载运行时热量在壳体内积聚导致器件性能衰减，另一方面冲孔结构也能在保证壳体结构强度的前提下，降低整体自重，同时减少钣金材料的使用量，兼顾散热性能与成本控制。壳体侧边预留了带固定孔的安装耳片，可直接通过螺丝固定在设备内部的安装板上，适配常规的电子设备内部安装间距，安装耳片与壳体为一体化钣金弯折成型，抗振动性能优异，能适应设备运输、运行过程中的小幅振动工况，不会出现壳体松动移位的问题。接线端采用外露式栅栏接线端子设计，端子排做了分层排布，交流输入、直流输出端子分区明确，接线时无需额外打开壳体，直接在外部即可完成线缆的压接固定，端子旁预留了状态指示灯的安装位，可直观显示设备的供电运行状态，方便运维人员快速排查供电故障。内部结构设计上，功率器件与壳体之间预留了足够的绝缘间隙，核心发热器件贴近冲孔密集的壳体侧壁安装，可通过壳体金属材质快速将热量传导至外部，内部电路板通过绝缘支柱与壳体固定，避免电路板与金属壳体直接接触造成短路风险，整体走线空间预留充足，可适配不同规格的内部连接线材，不会出现线材挤压、弯折过度导致的绝缘层破损问题。壳体的边角做了钝化弯折处理，没有尖锐的钣金毛刺，装配和维护过程中不会划伤操作人员，壳体表面采用哑光喷塑处理，既提升了外壳的防锈耐腐蚀能力，也能避免外部光线反射对设备内部其他光敏元件造成干扰。整体安装尺寸紧凑，可适配狭小的设备内部安装空间，不需要预留过大的操作与散热间隙，能有效提升配套设备的内部空间利用率。
