多规格镜面抛光金属球体结构设计

　　这类不同直径规格的镜面金属球体，在工业场景里的覆盖范围远超常规认知，并非仅作为装饰摆件存在。从精密测量设备的基准定位元件，到流体输送管路的止回阀密封阀芯，再到自动化输送线的滚动承载单元、重载轴承的滚动体，甚至是高端健身器材的配重组件、景观装置的反光结构件，都能见到这类高精度金属球的应用身影。做这类球体的三维结构设计时，首先要明确不同应用场景下的核心公差要求：如果是作为轴承滚动体使用，球度公差需要控制在微米级，表面粗糙度要达到Ra0.05以下，避免滚动过程中出现卡滞、磨损不均的问题；如果是作为景观装饰用的大尺寸球体，球度公差可以适当放宽，但表面镜面抛光的均匀度、焊缝（若为焊接成型大球）的打磨平整度是核心管控点，要保证反光效果连续无畸变。

　　从结构设计逻辑来看，小直径球体（直径6mm及以下）一般采用冷镦成型工艺，毛坯选用轴承钢GCr15或者不锈钢304/316L棒料，冷镦后经过粗磨、精磨、抛光工序逐步达到尺寸精度，建模时要注意预留各工序的加工余量，单边磨削余量根据直径不同控制在0.1-0.3mm区间，避免余量过大导致加工效率降低、余量过小无法消除冷镦产生的表面缺陷。中等直径的球体（16mm-128mm区间）如果是实心结构，同样可以采用冷镦或者热轧成型，若为空心减重结构，则需要采用两个半球冲压成型后焊接的工艺，建模时要明确半球的壁厚公差、焊接坡口的尺寸，焊接位置的止口定位结构，避免焊接后两个半球出现错位导致球度超差。大直径的球体（256mm以上）基本都采用空心焊接结构，部分超大尺寸景观球还会在内部设置加强筋结构，提升整体抗变形能力，避免运输、安装过程中受外力碰撞出现凹陷。

　　安装边界的设计要结合具体使用场景调整：作为阀芯使用的球体，两端要设计与阀杆、密封座配合的定位平面或者连接孔，配合面的粗糙度、位置度公差要和密封件的压缩量匹配，保证密封性能的同时降低开关扭矩；作为滚动承载单元使用的球体，安装时要配合球碗或者V型滚道使用，建模时要核算球体与滚道的接触应力，根据负载大小选择合适的球体直径和材质，重载场景下可以选用表面淬火的高碳钢材质，表面硬度达到HRC60以上提升耐磨性能；作为装饰用的镜面球体，底部要设计隐藏式的安装支座，支座与球体的连接位置要设置在视线不易触及的区域，连接结构采用焊接或者螺纹连接后打磨抛光，保证外观面的完整性，避免连接结构破坏镜面反光的整体效果。

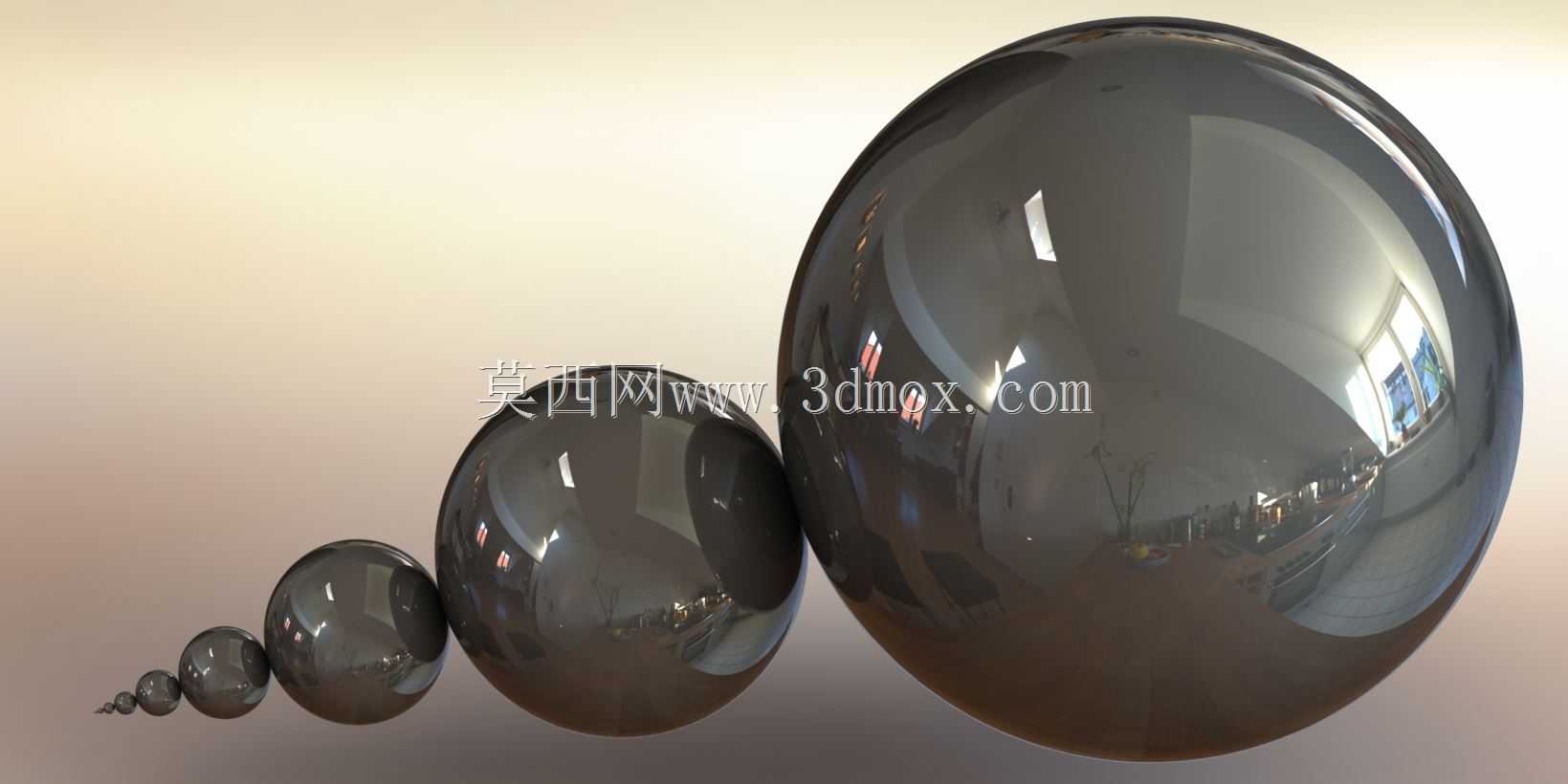

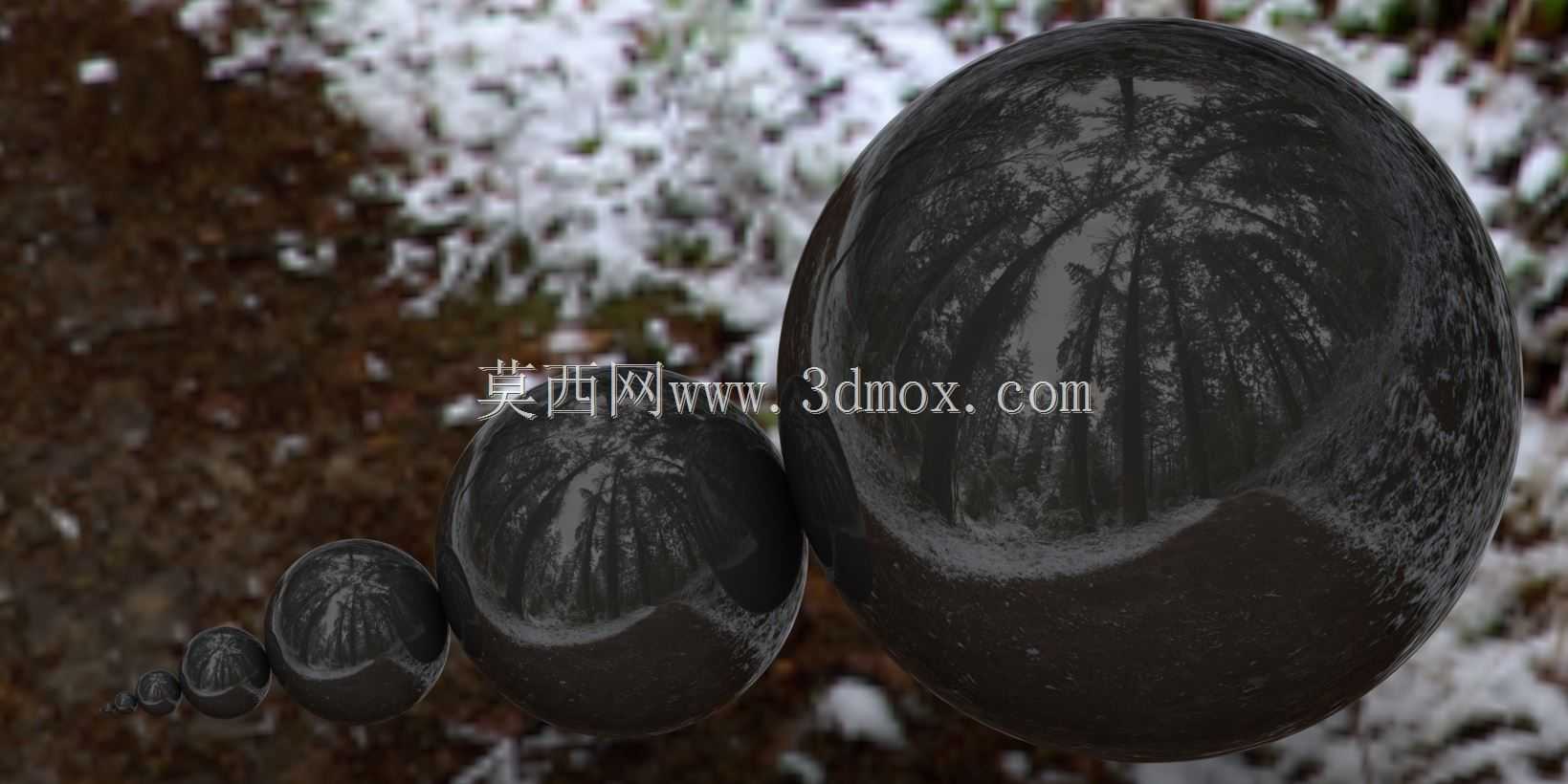

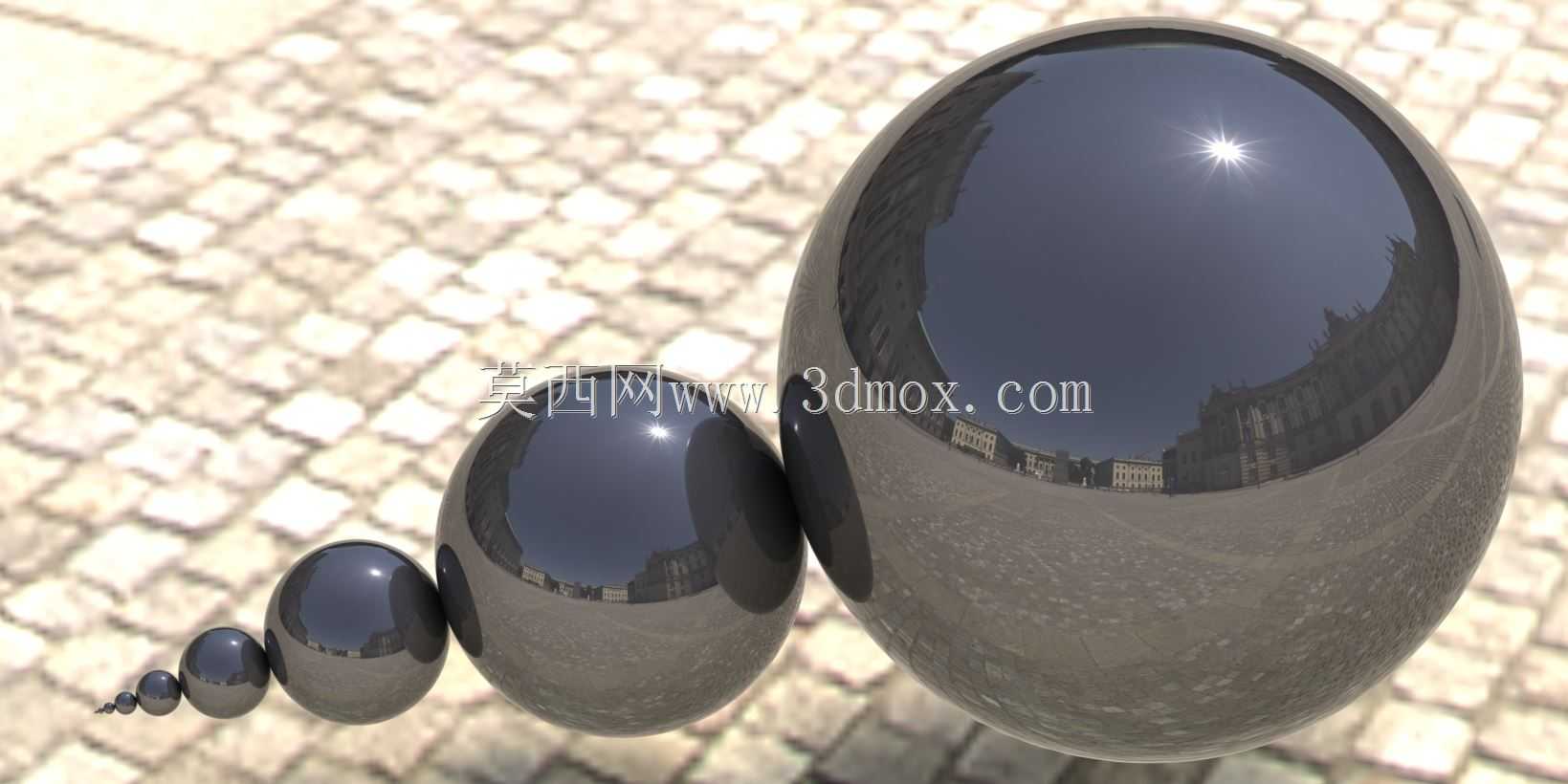

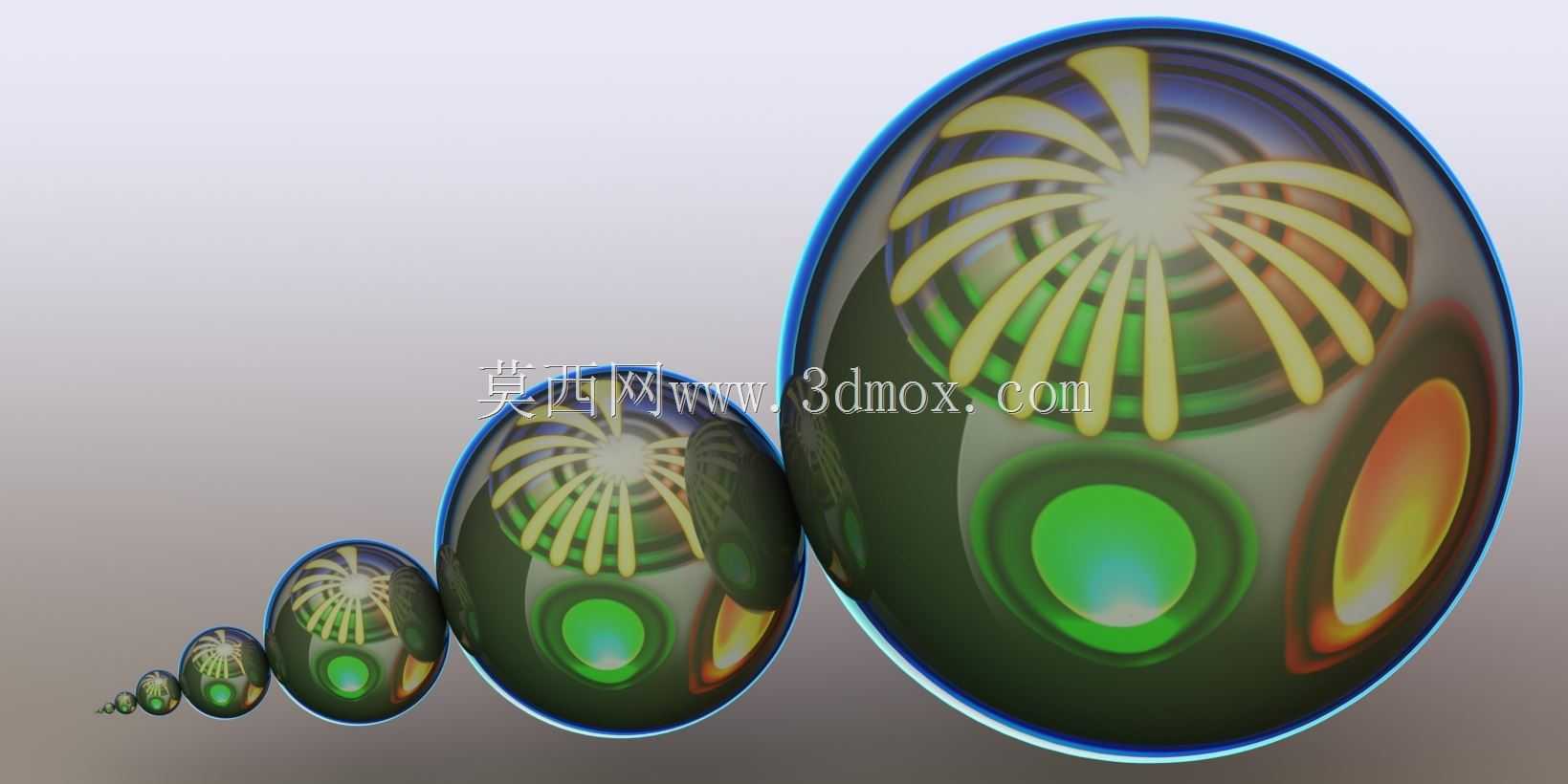

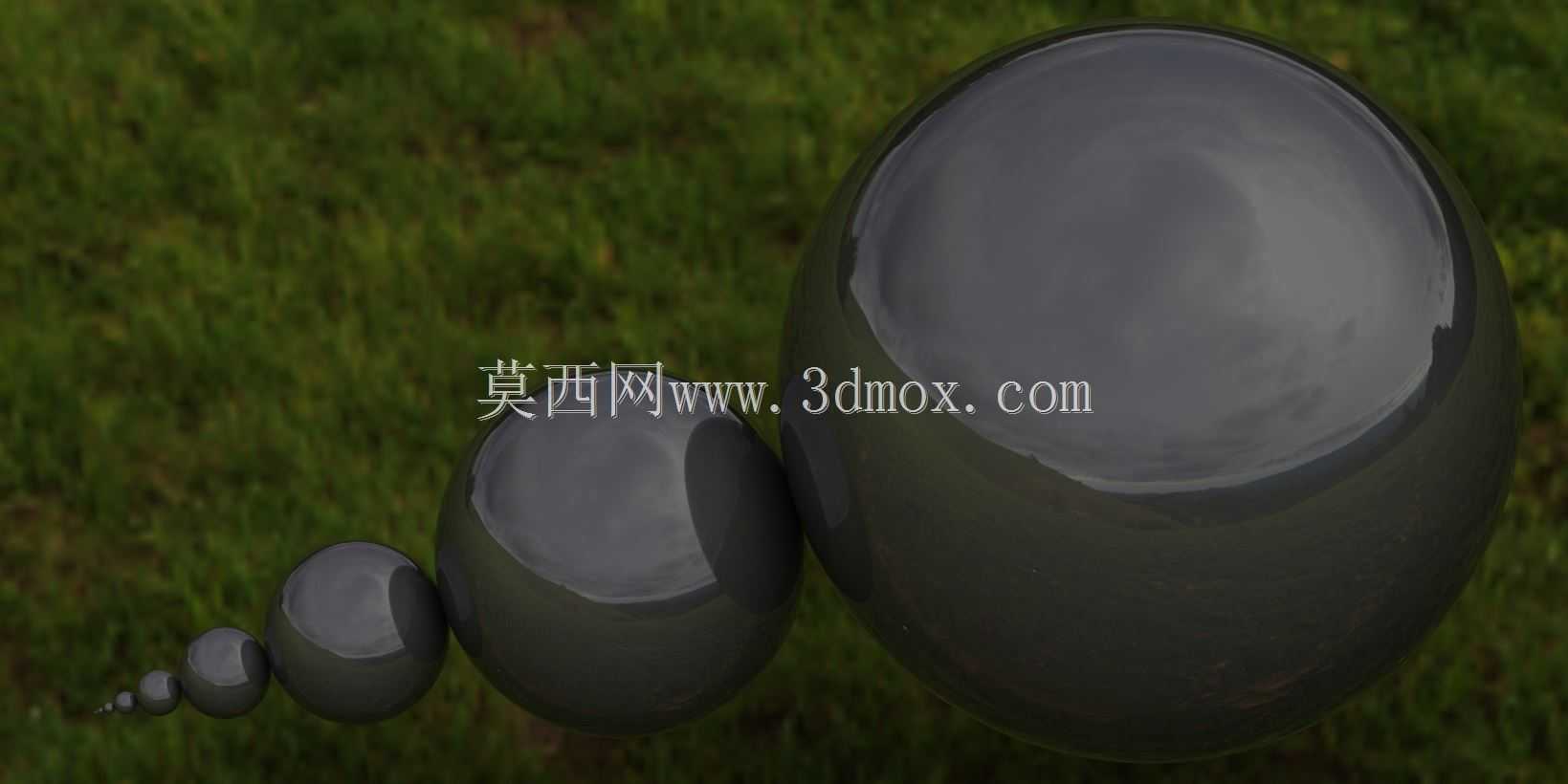

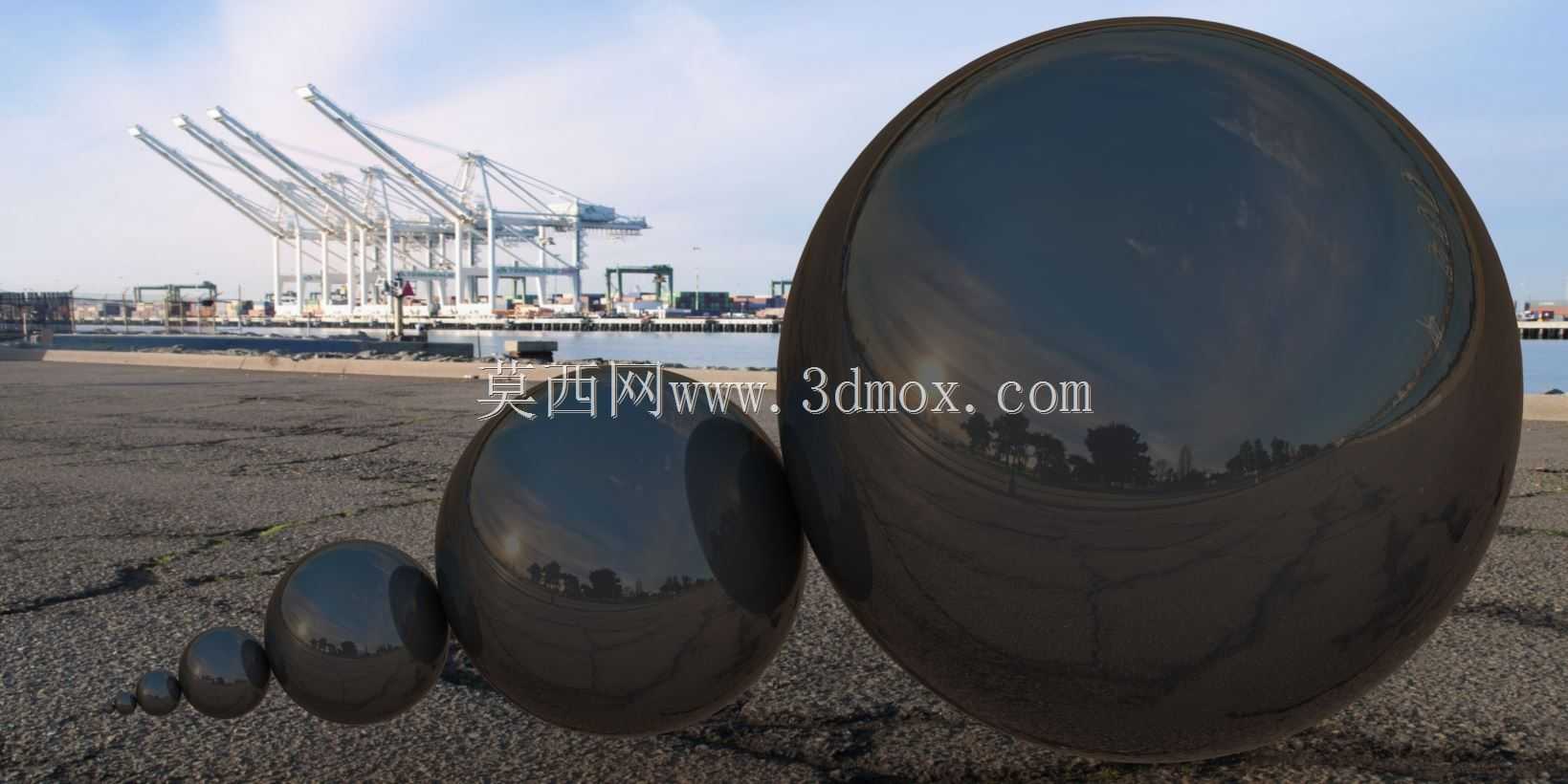

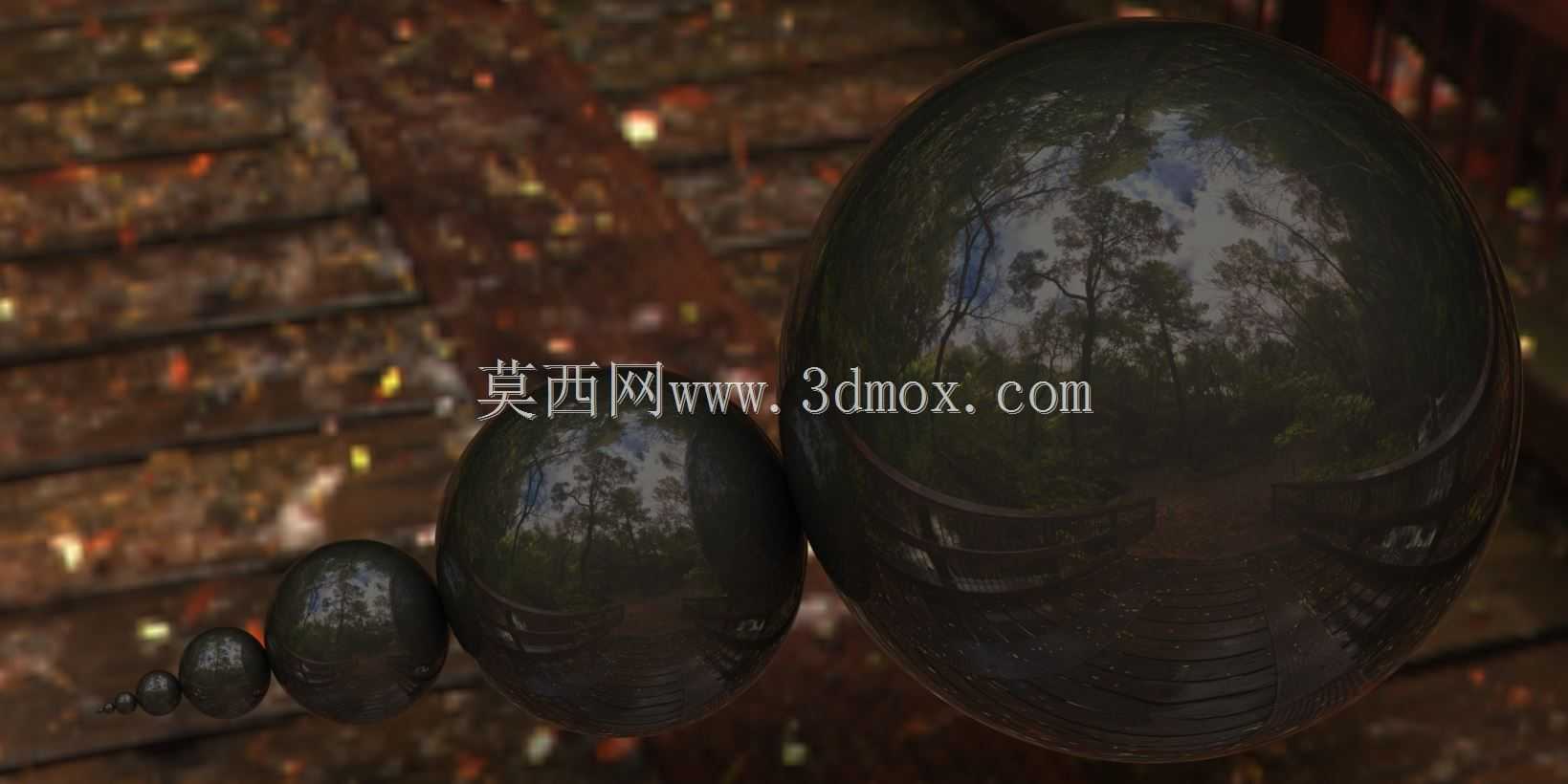

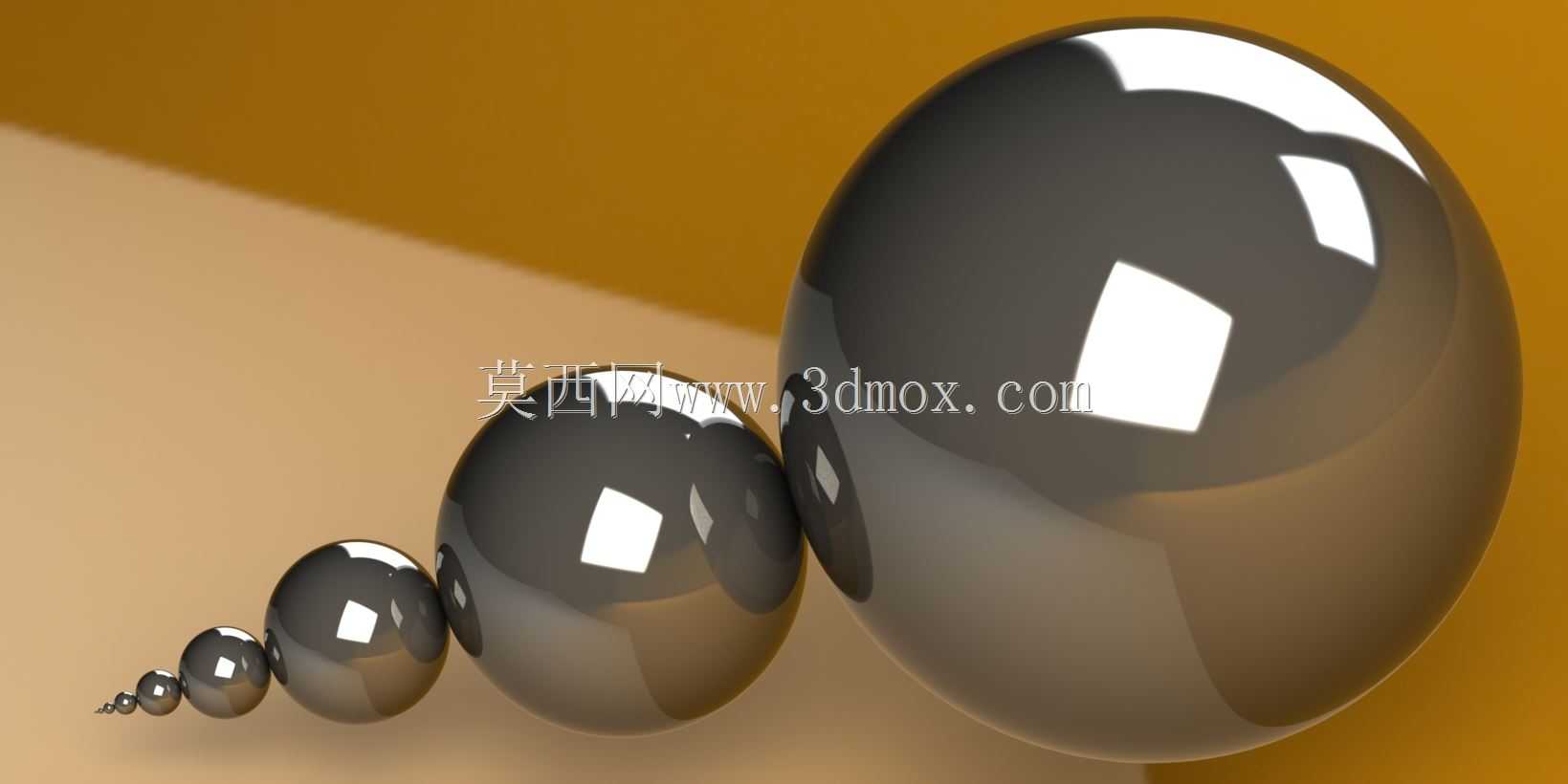

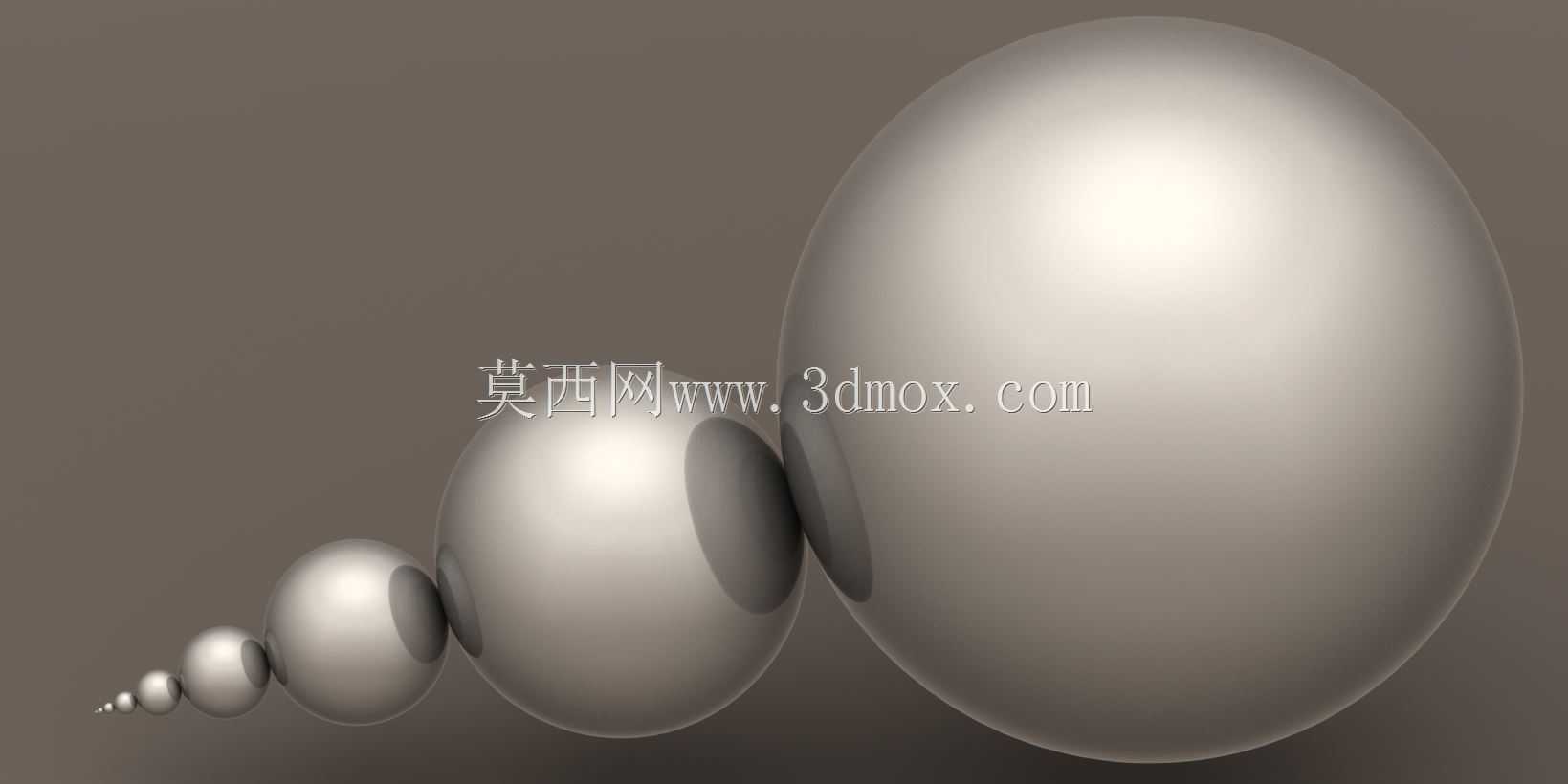

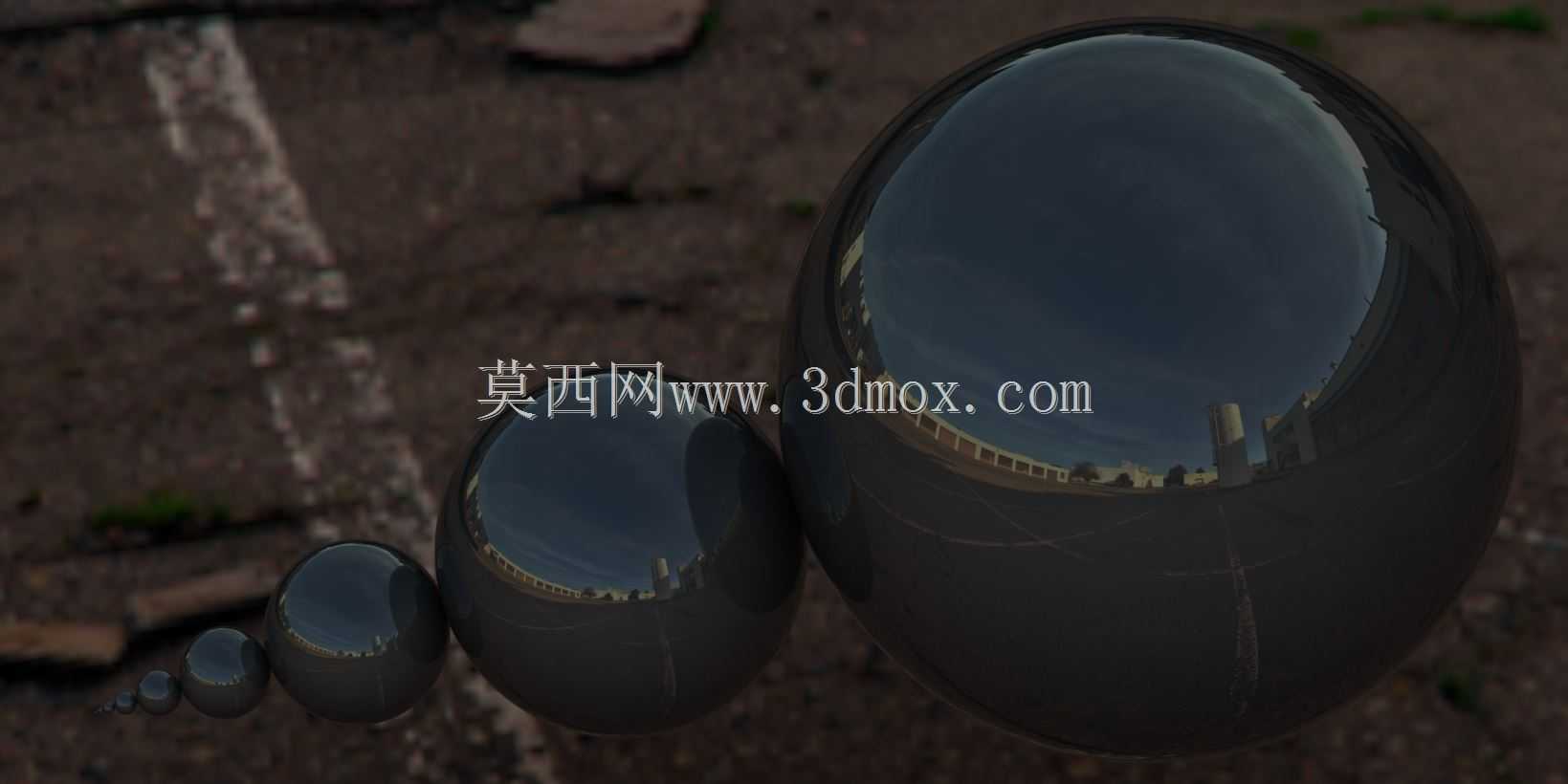

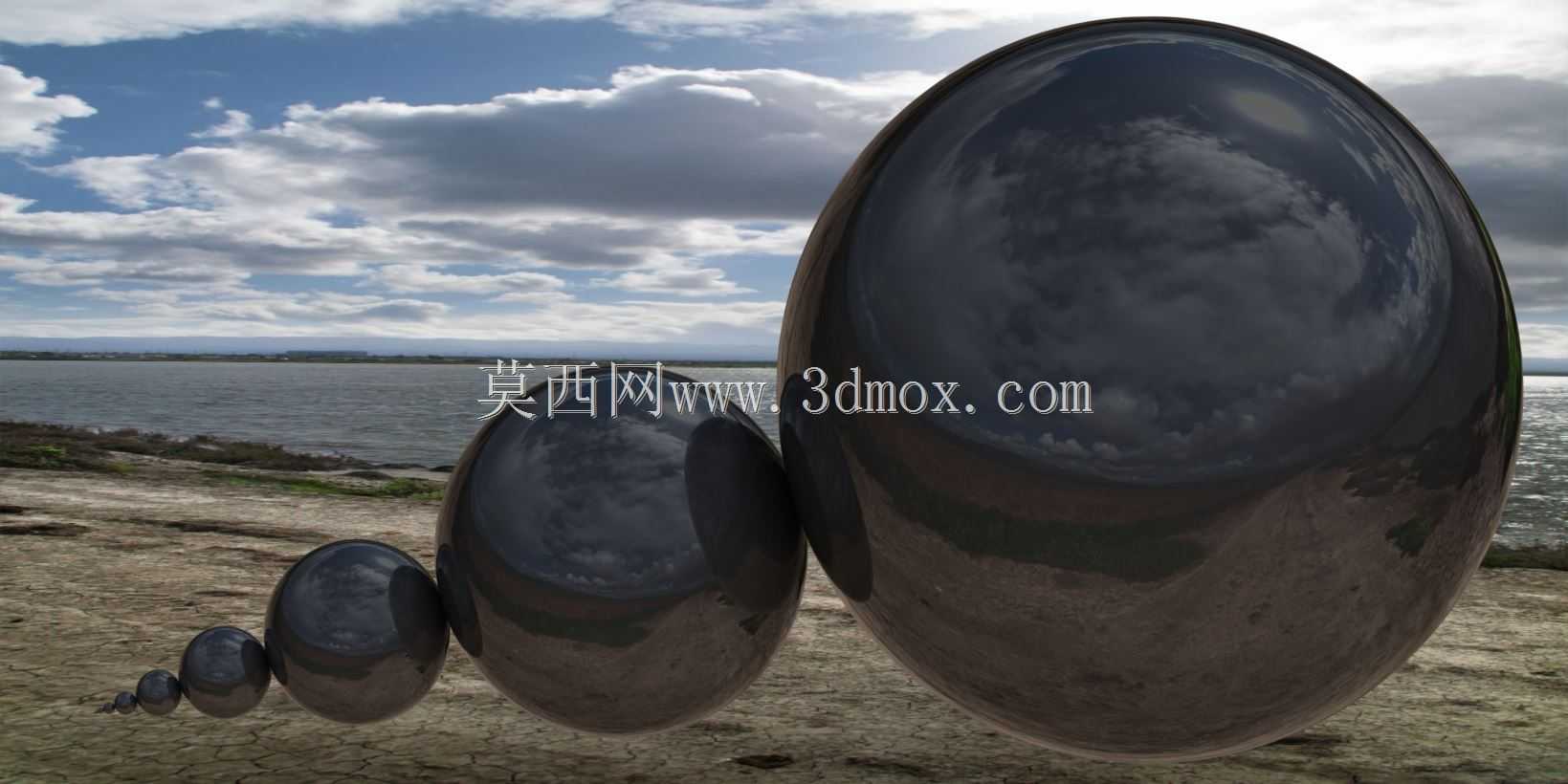

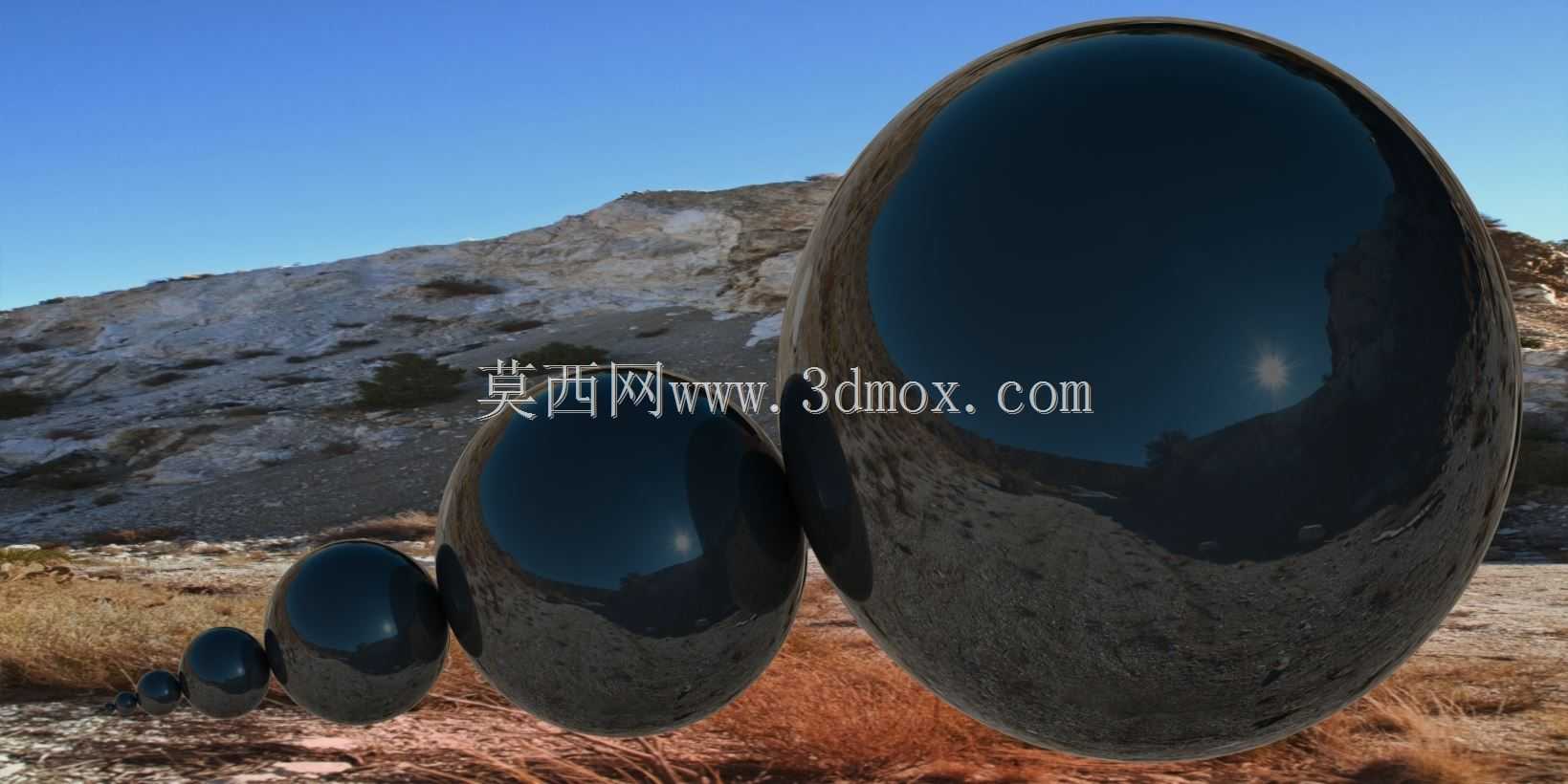

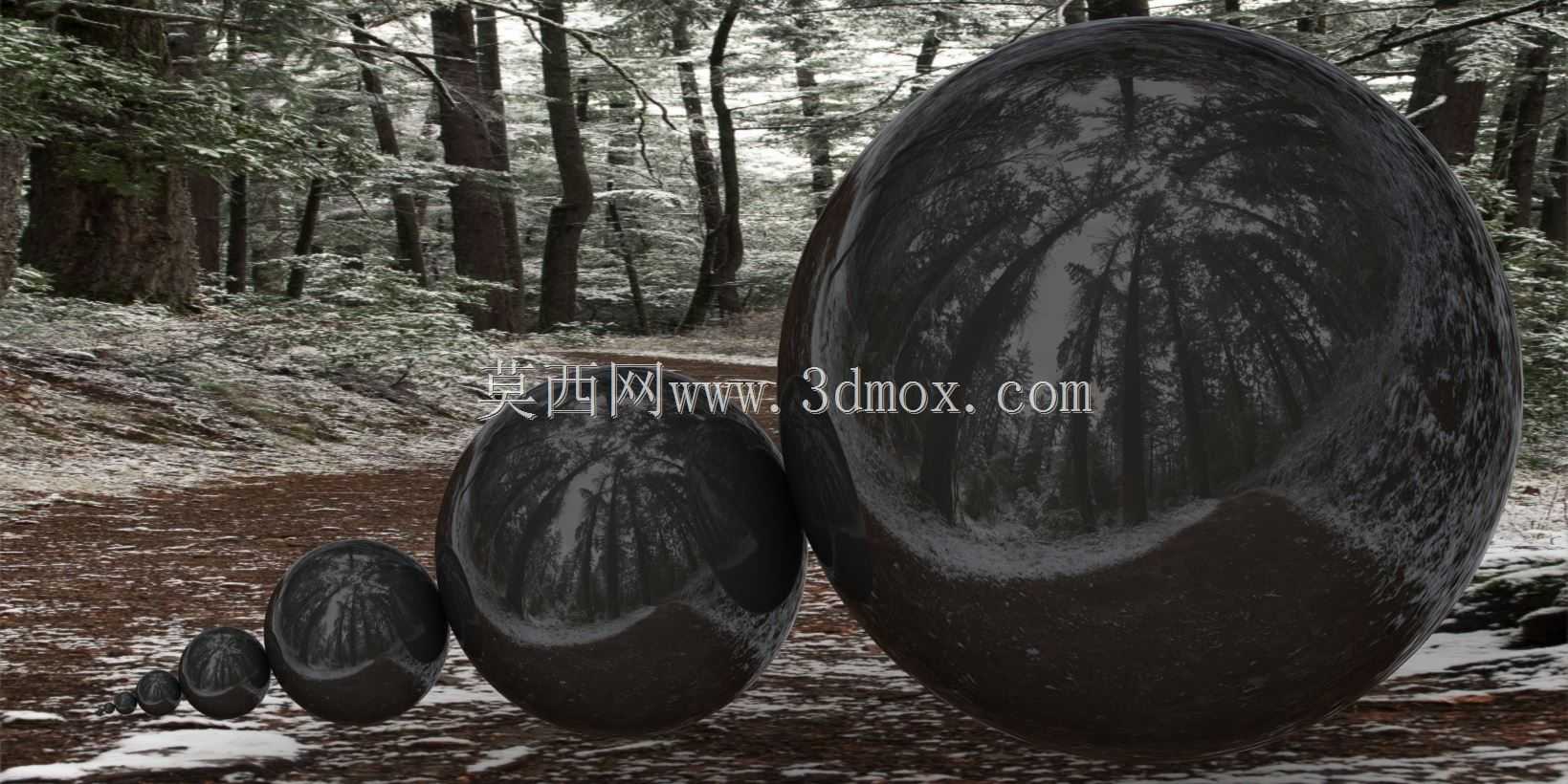

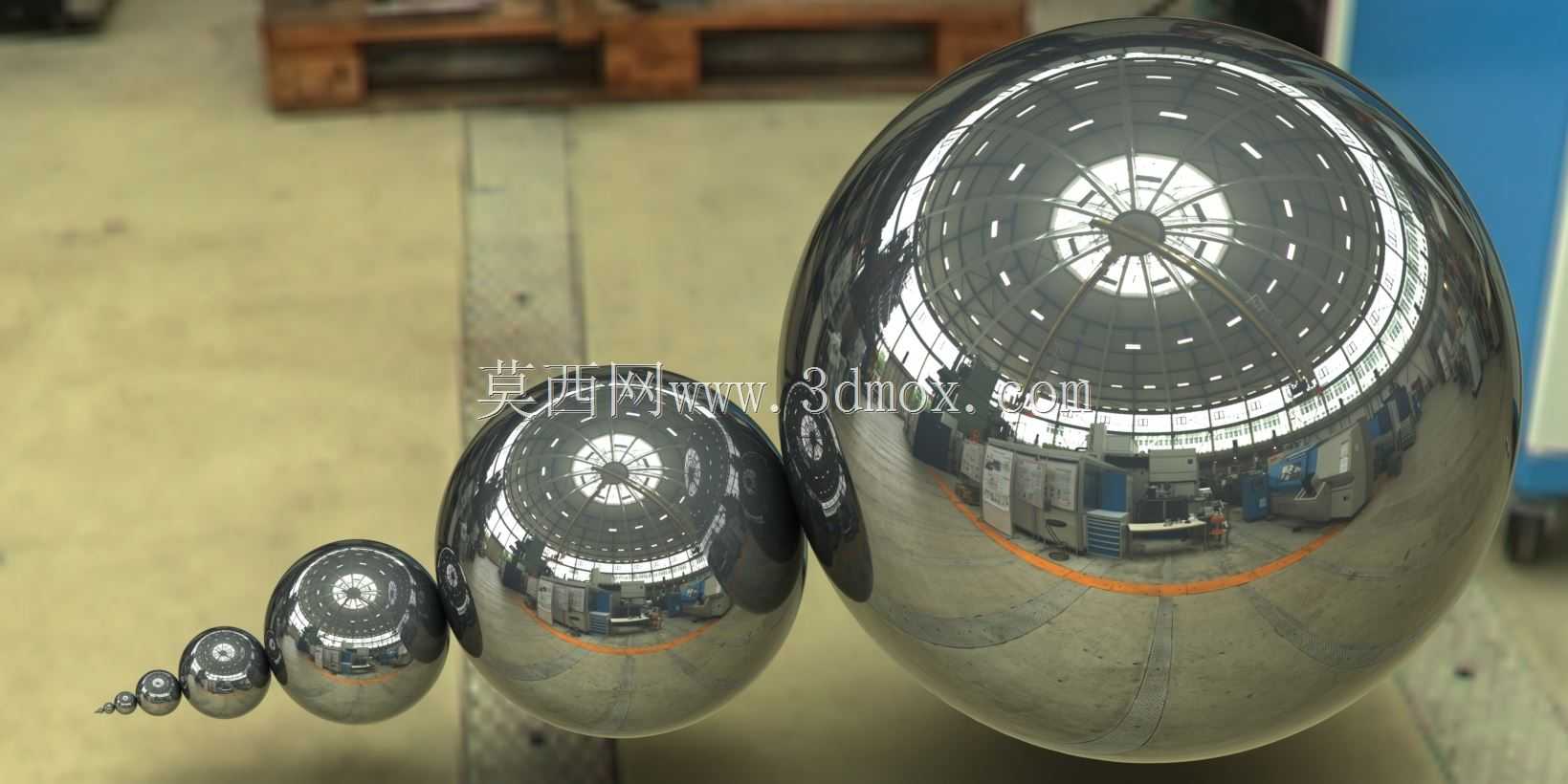

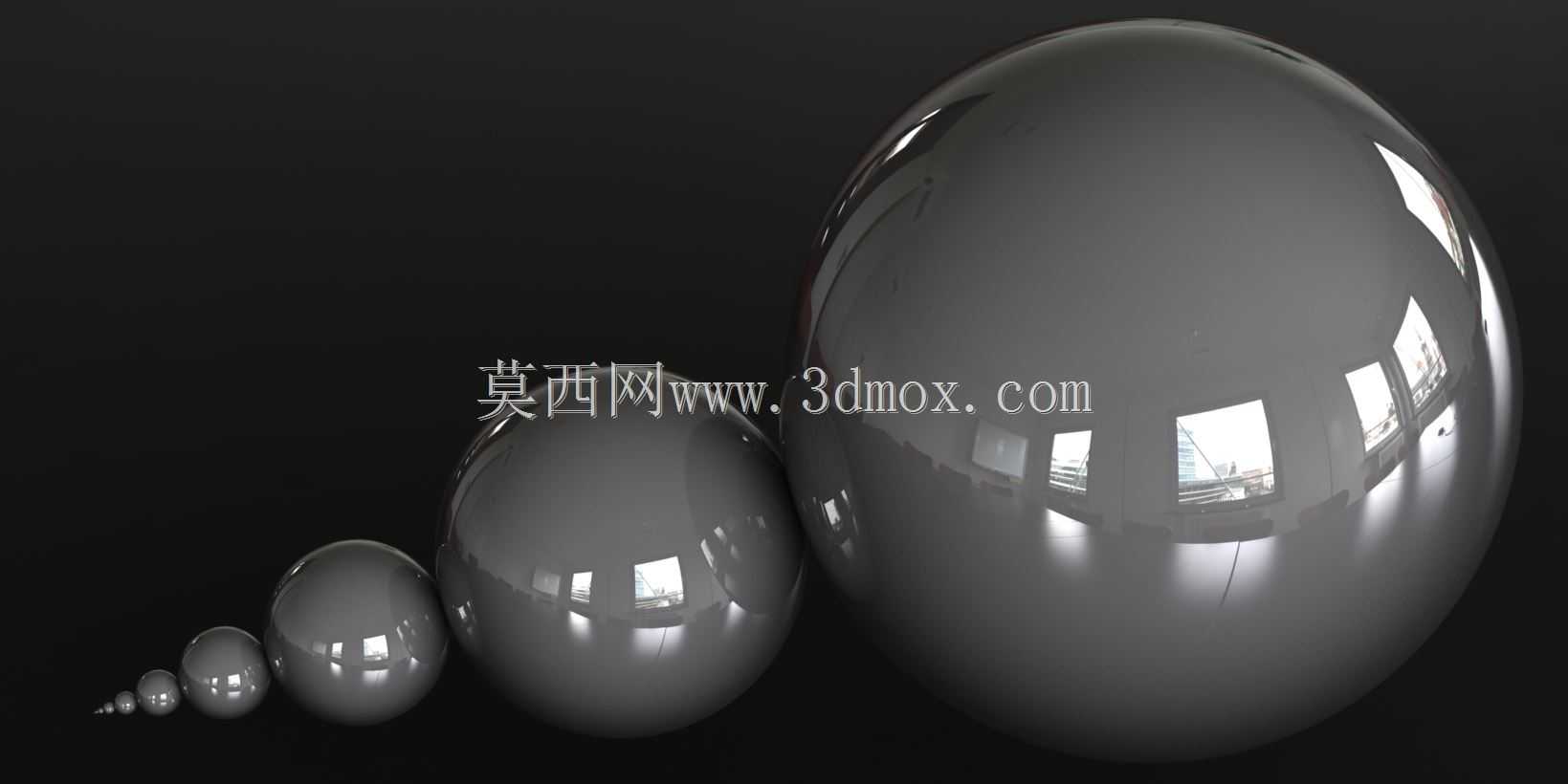

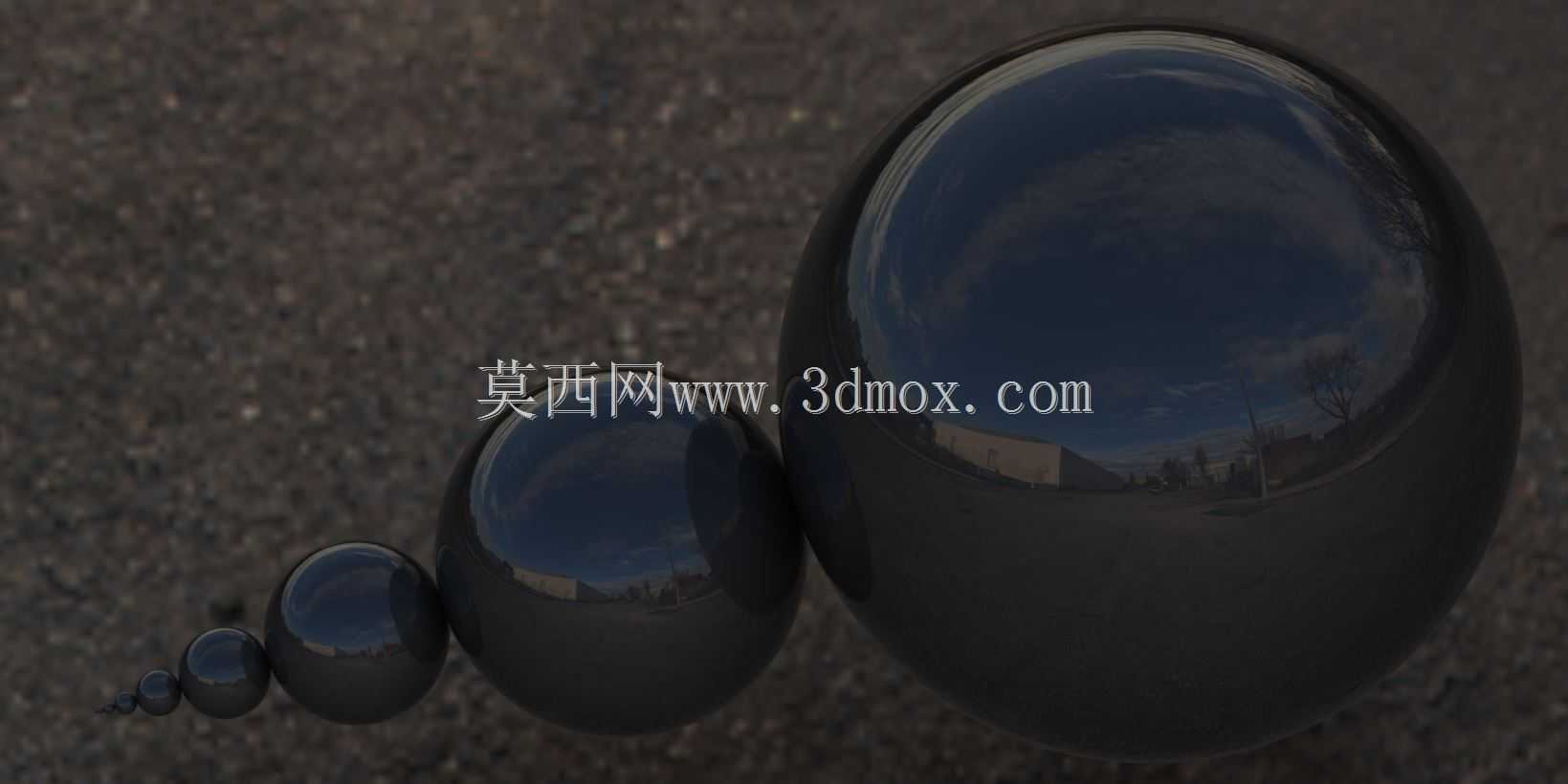

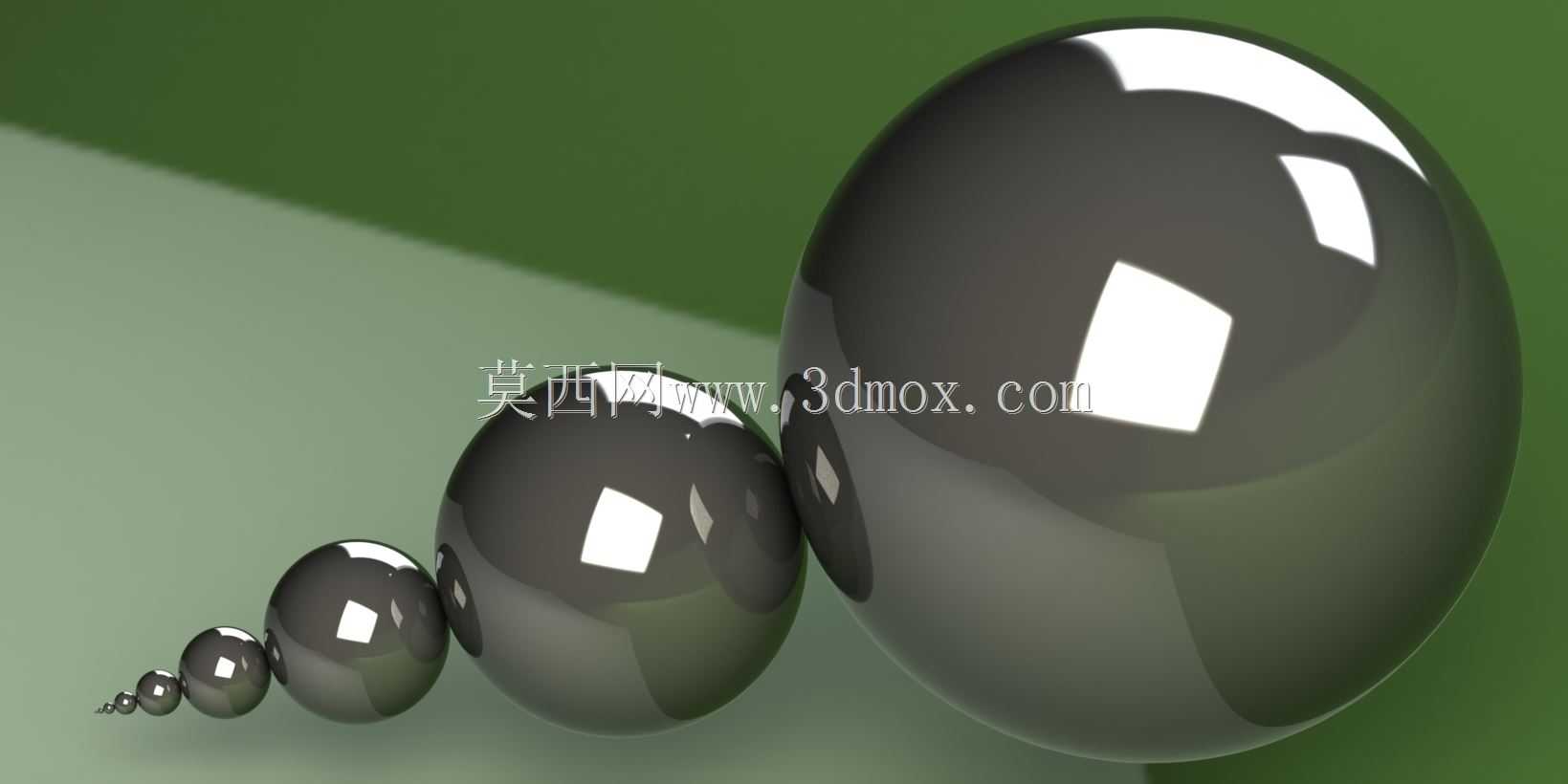

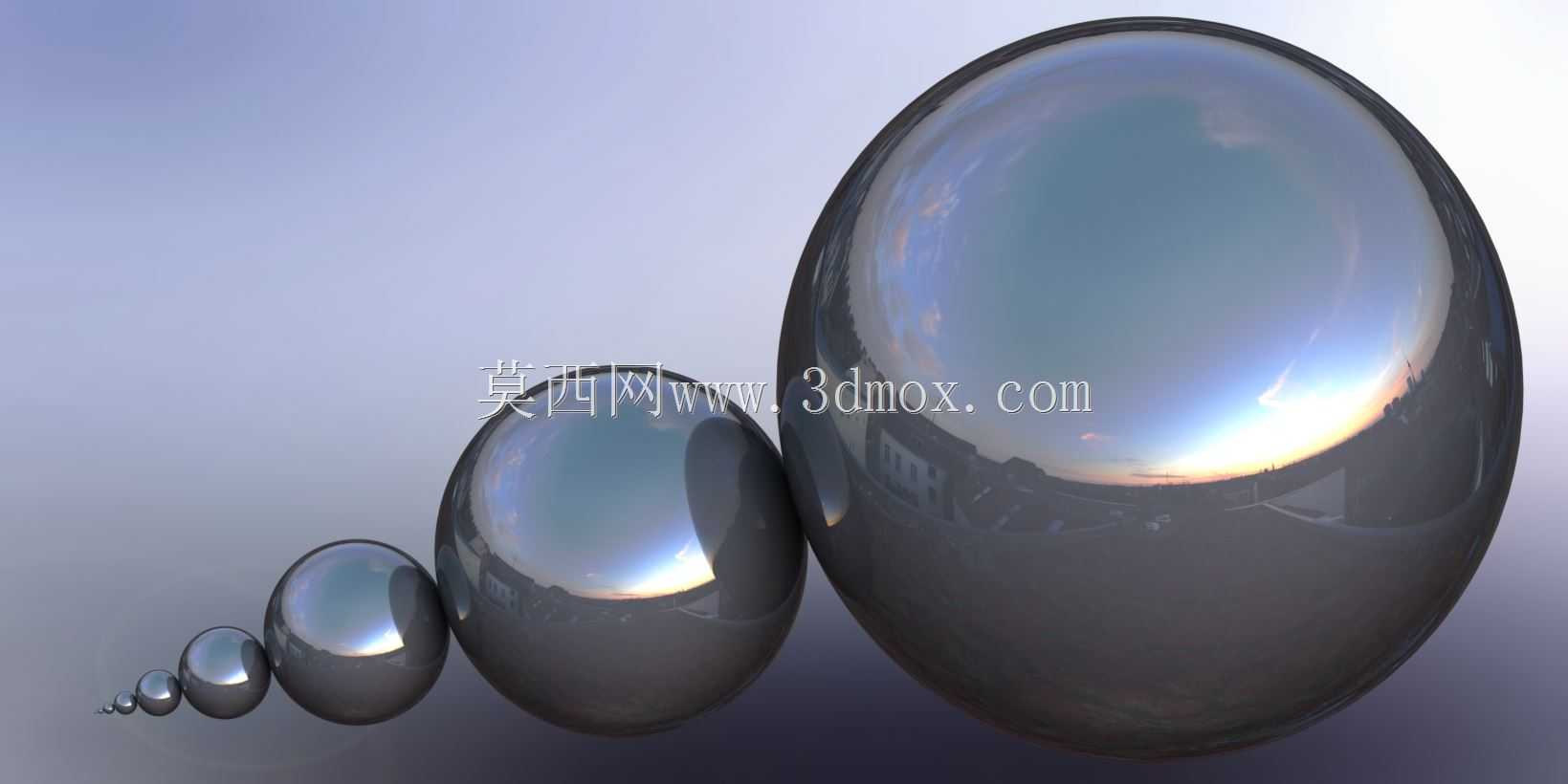

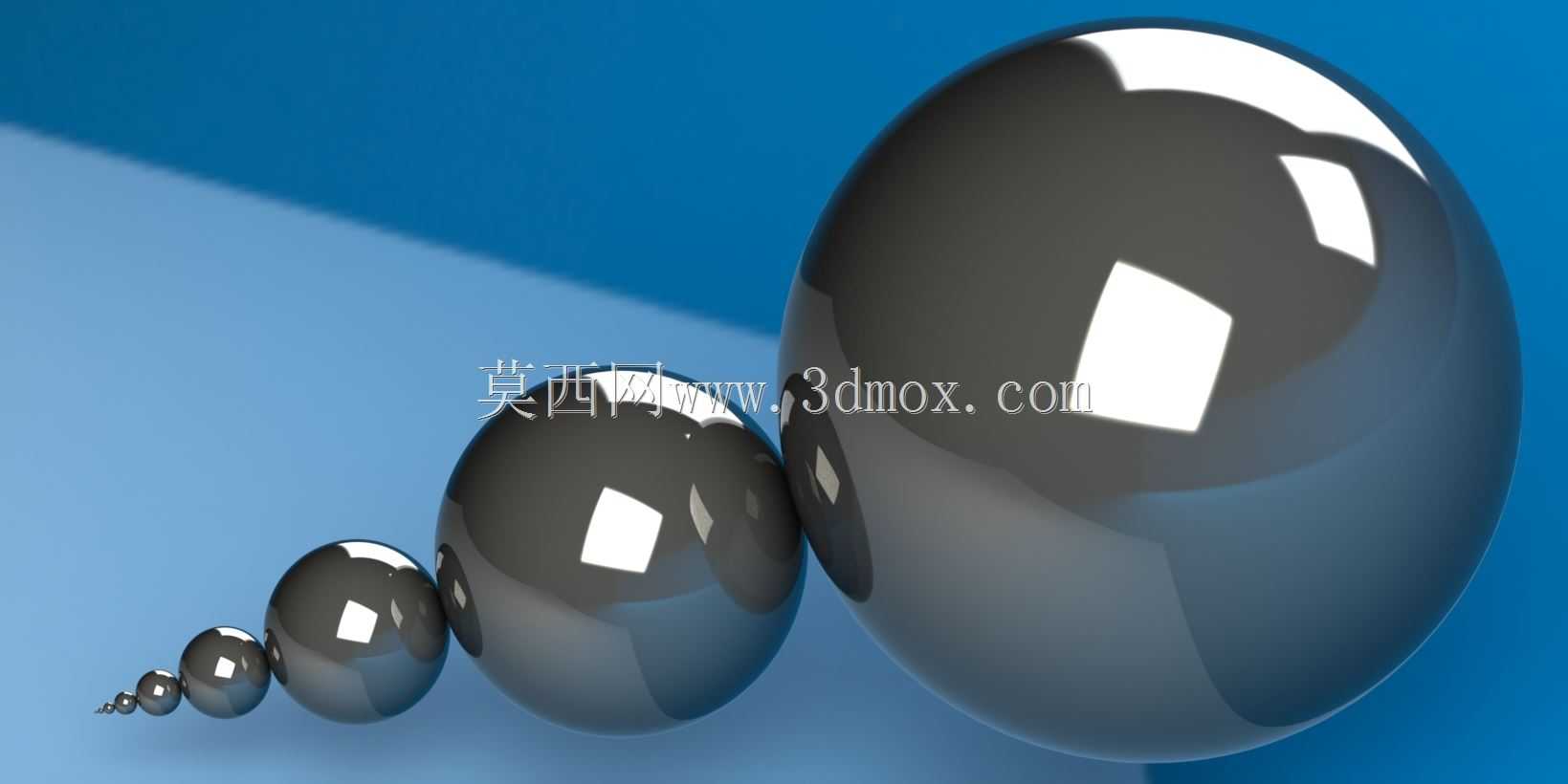

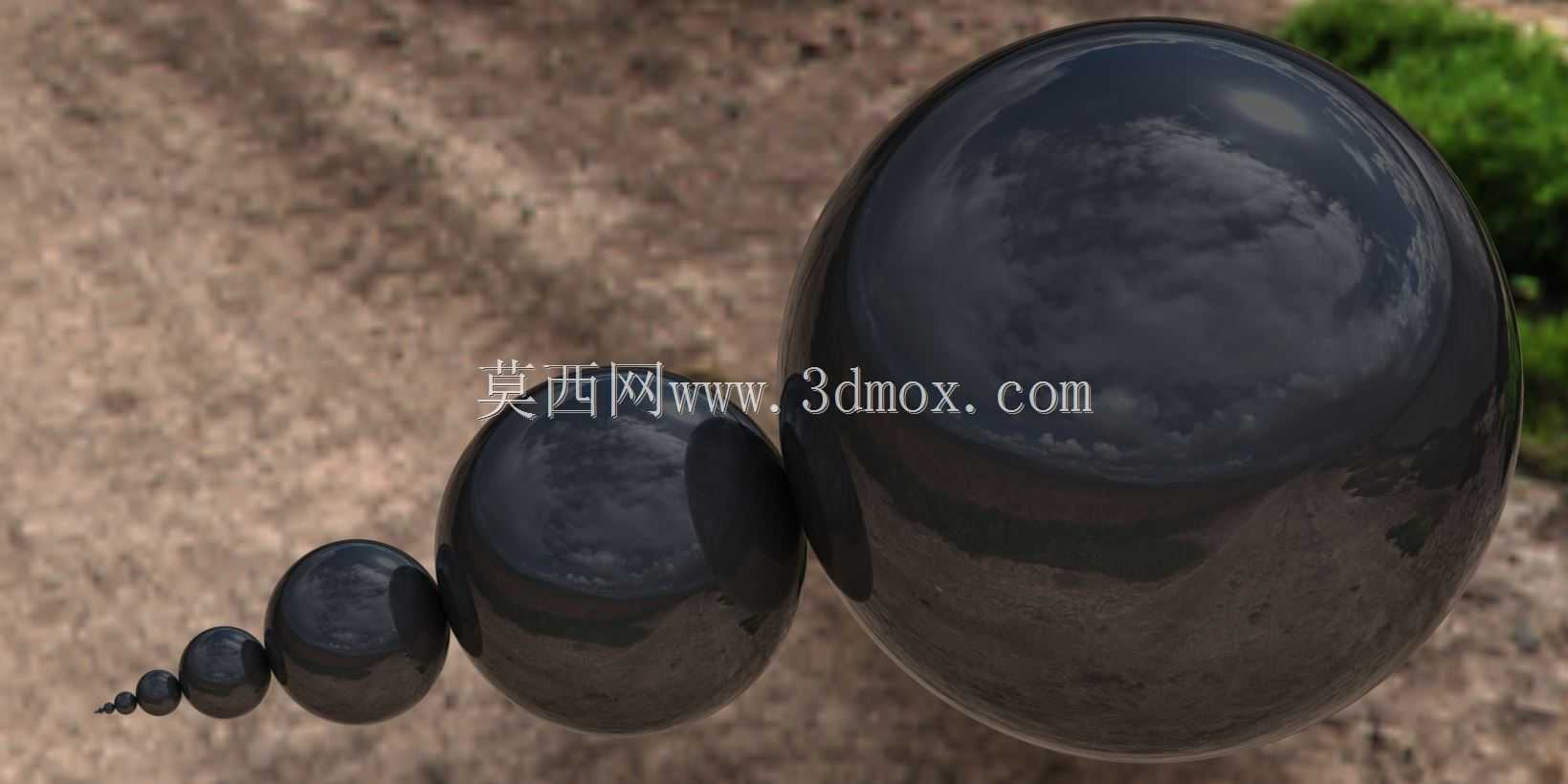

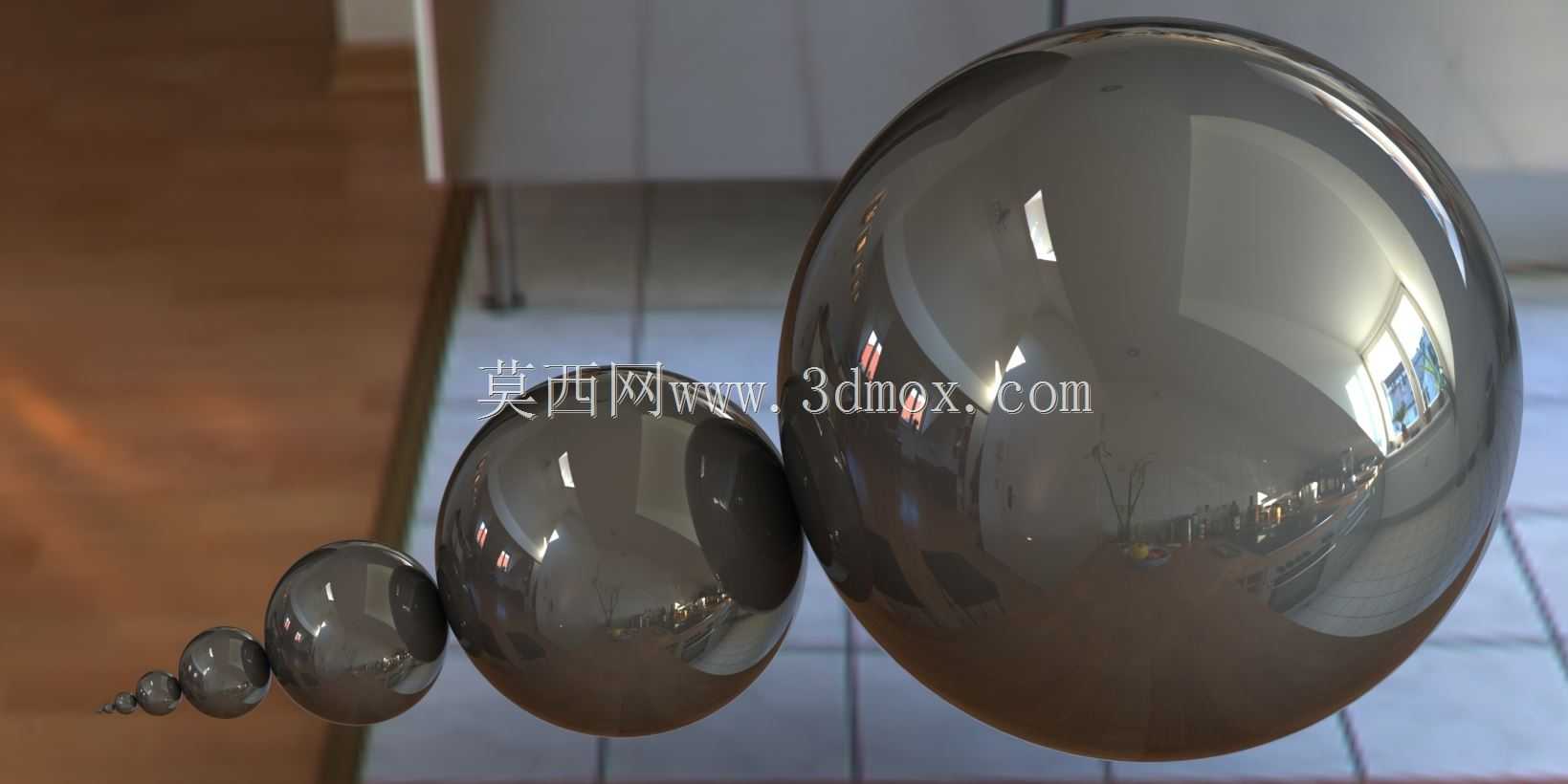

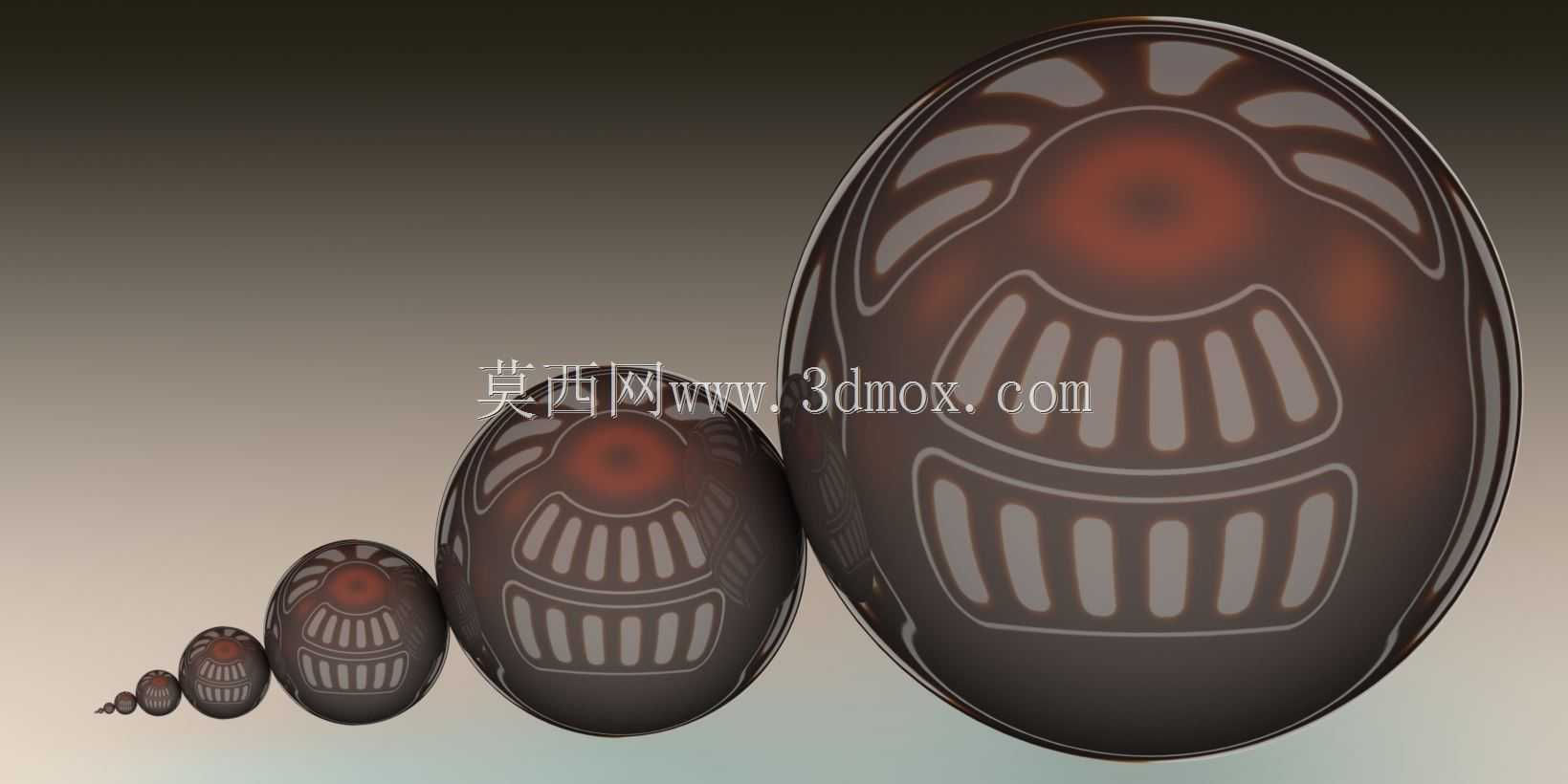

　　实际建模过程中，球体本身的几何结构虽然简单，但不同规格的系列化设计要做好参数化关联，将球体直径、壁厚、安装孔位尺寸等参数设置为可变量，调整参数时可以快速生成不同规格的模型，减少重复建模的工作量。表面质感的呈现要贴合实际加工效果，镜面抛光的金属表面要设置合适的反射率、粗糙度参数，准确还原镀铬或者抛光不锈钢的视觉效果，方便在装配验证、效果展示时直观呈现最终成品的状态。另外要注意，不同材质的球体重量差异较大，建模时要赋予准确的材料密度参数，方便后续做整体结构的负载核算、重心计算，尤其是大尺寸空心球体安装在高空或者运动装置上时，重量参数的准确性直接影响后续安装结构的强度设计、驱动功率的选型，不能因为结构简单就忽略这些参数的准确性。

　　在做装配适配性验证时，要重点检查球体与周边配合件的间隙，比如作为滚动体使用时，球体与保持架的间隙要控制在合理范围，间隙过小会导致滚动卡滞，间隙过大会导致球体在运行过程中出现窜动、产生噪音；作为密封阀芯使用时，球体与密封件的过盈量要根据密封材质的硬度、工作压力调整，过盈量过大导致操作扭矩过大，过盈量过小会出现密封泄漏的问题。这些细节虽然不体现在球体本身的模型上，但在做整体结构设计时，需要结合球体的尺寸精度、表面特性做匹配校核，才能保证整个机构的运行稳定性。
