二十位导轨式尼龙接线端子排结构设计

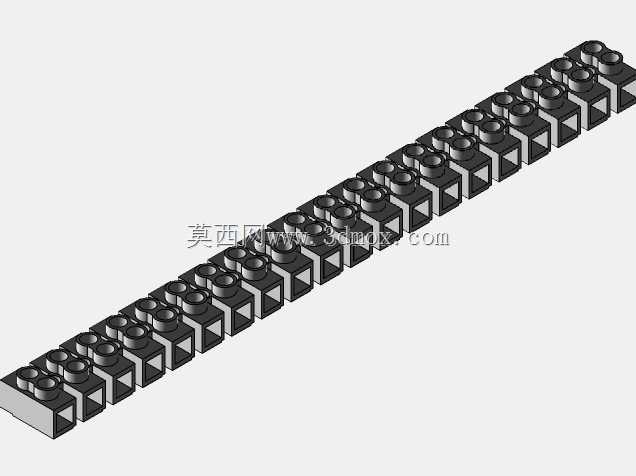

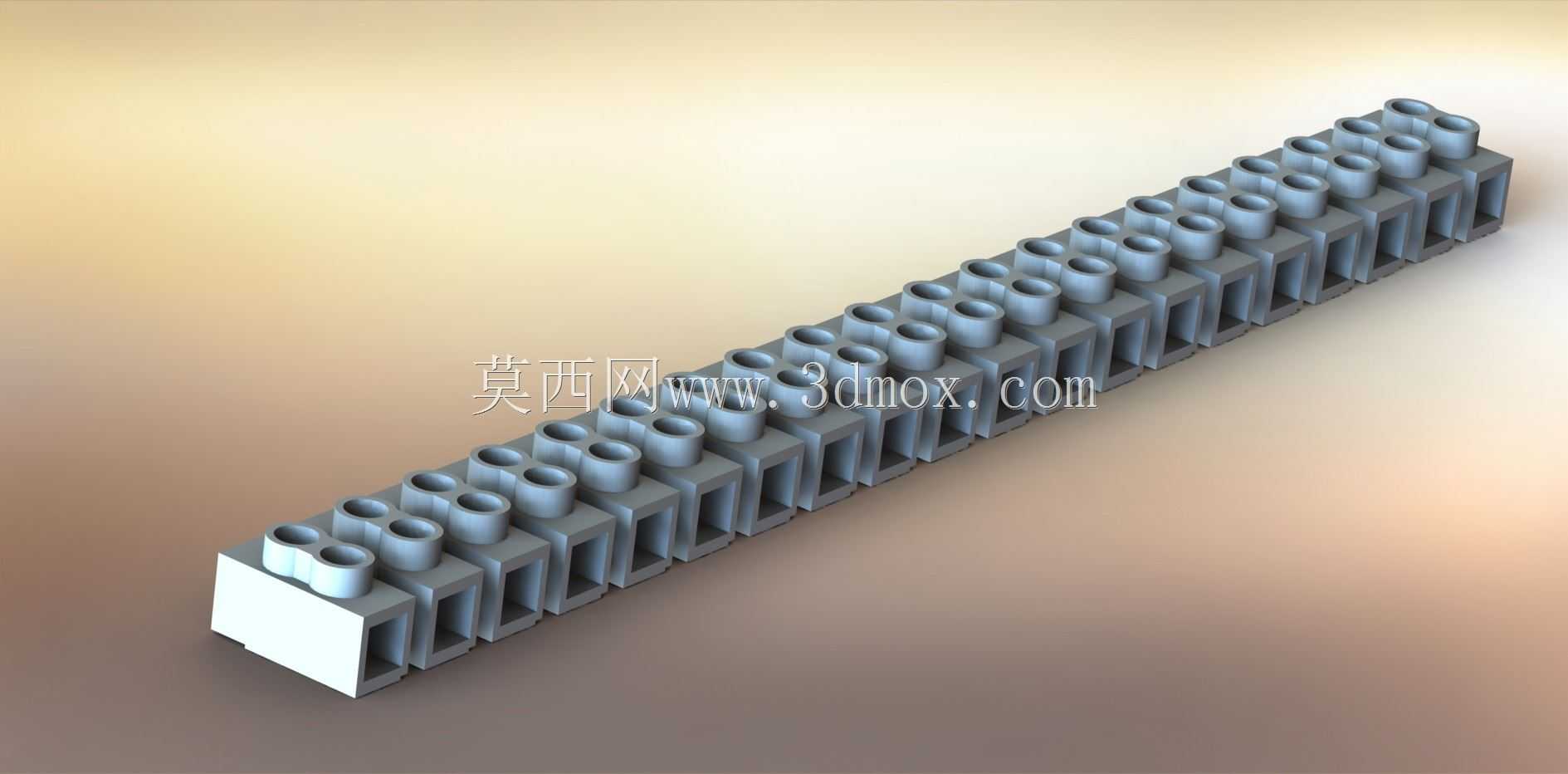

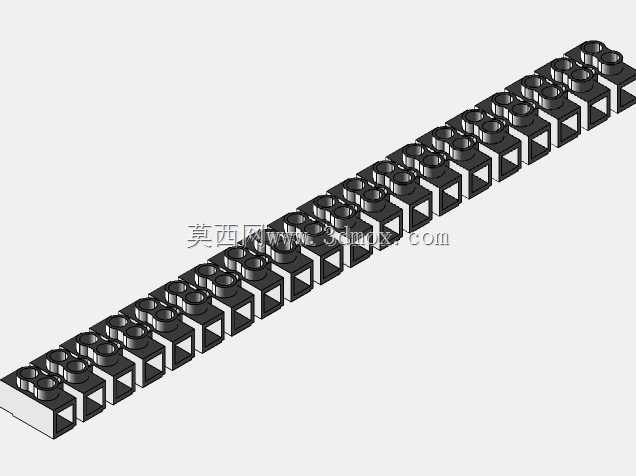

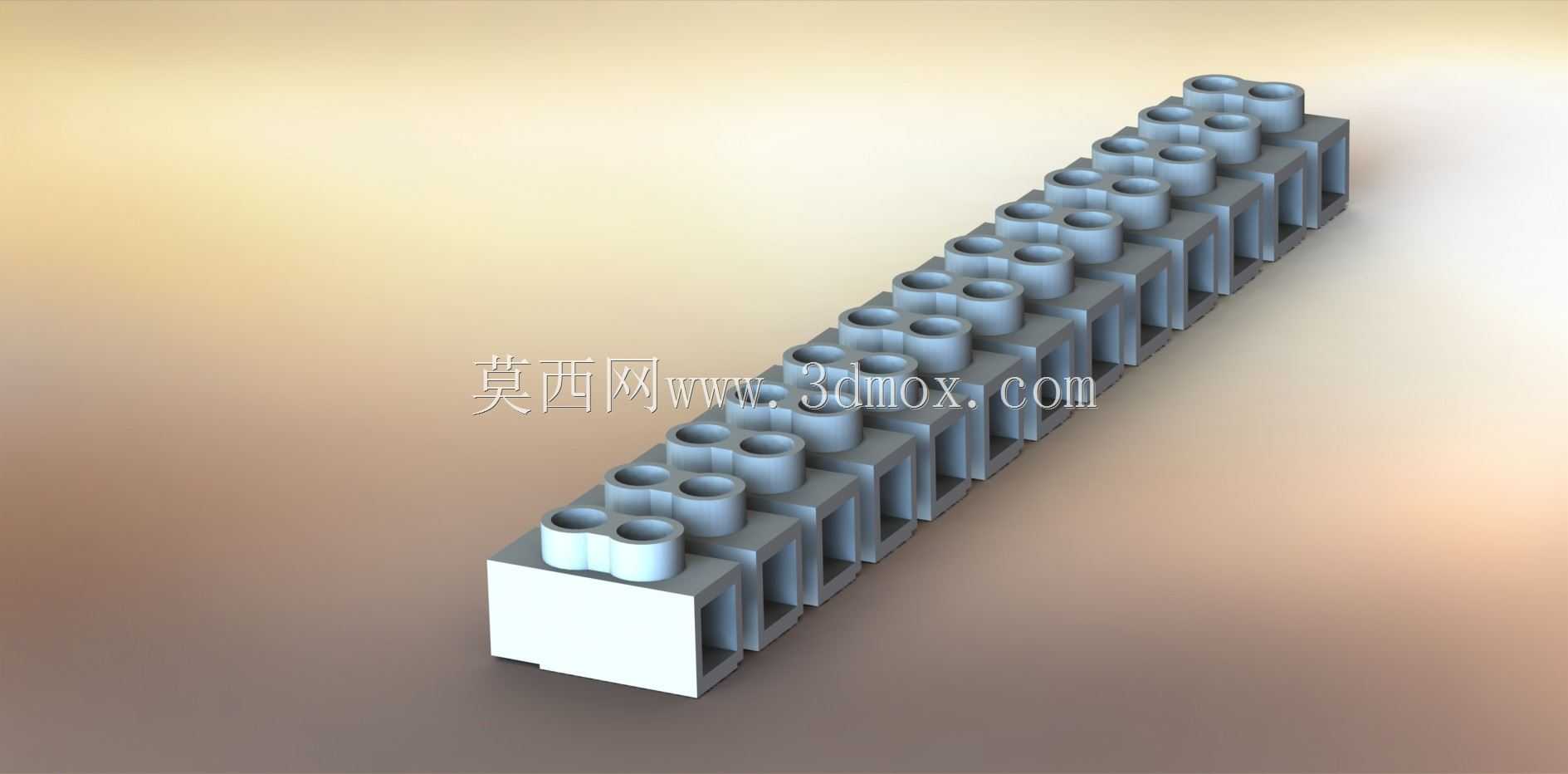

　　这款接线端子排的设计，最初是面向低压配电盘内多回路导线接驳的实际需求做的优化，日常在民用照明配电箱、小型设备控制回路、弱电信号转接场景里，经常会遇到多根2.5平方毫米截面导线需要同电位接驳的情况，传统的绞接搪锡工艺不仅施工效率低，后期检修拆改也十分不便，这类组合式端子排就是为解决这类痛点开发的。从结构设计逻辑来看，整体采用长条形模块化拼接思路，单极位的接线单元可以根据实际回路数量灵活组合，本次呈现的是20位的标准规格，适配常规配电箱内单排端子安装的预留空间，整体宽度方向按照每极位7.5mm的标准间距排布，总长度控制在150mm左右，高度方向适配通用TH35mm标准导轨的安装卡槽，

　　安装时只需要将端子排底部的卡扣对准导轨推入即可完成固定，不需要额外打孔攻丝，大幅降低现场施工的装配工作量。绝缘基座选用尼龙材质做主体结构，一方面是看中尼龙材料优异的电气绝缘性能，IP20的防护等级可以避免施工人员误触带电部位，同时尼龙材料的抗冲击韧性、耐温性能也能满足低压回路长期通电的温升要求，在300V额定电压下，配合2.5平方毫米导线的载流量上限，每极位可以稳定承载最大25A的工作电流，完全覆盖常规照明、小型控制回路的电流需求。每一个极位的接线腔都做了独立的隔仓设计，相邻极位之间有绝缘隔板分隔，避免导线毛刺外露造成极间短路，接线螺钉采用下压式锁紧结构，导线剥头后插入接线腔，拧紧顶部的螺钉即可将导线压紧在导电铜件上，

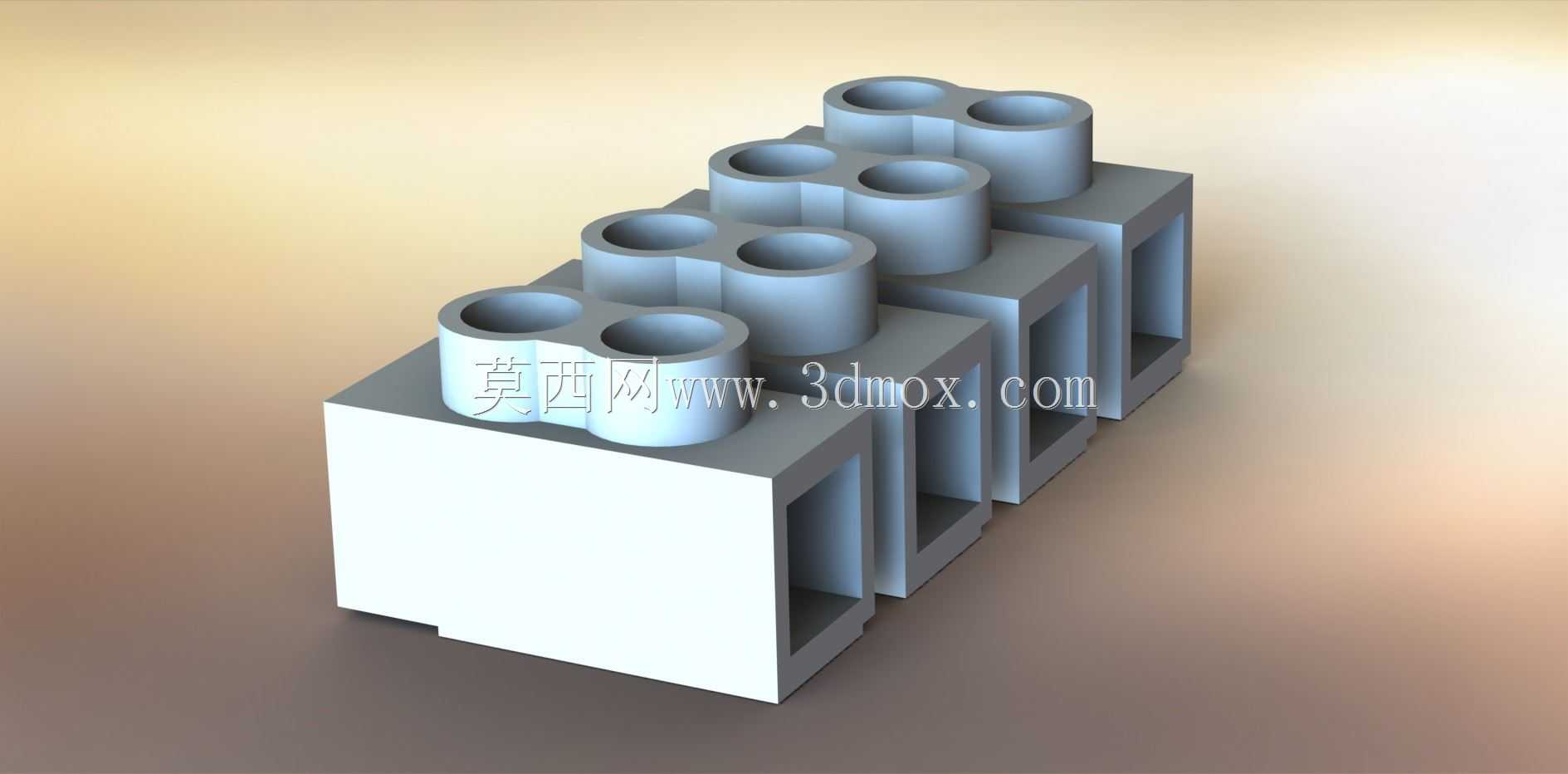

　　导电件采用镀锡铜排材质，降低接触电阻减少长期通电的发热问题，同时铜件的卡位结构和尼龙基座做了防脱出设计，避免拧动螺钉时导电件跟着转动造成接线失效。在实际选型应用中，这类端子排的安装边界需要提前确认，首先是安装导轨的预留长度要比端子排总长度多留出10mm左右的余量，方便两端加装固定挡片，避免端子排在导轨上横向窜动；其次是接线时导线剥头长度控制在7mm左右，既保证导线能完全插入接线腔被螺钉压紧，也不会因为剥头过长露出铜丝造成安全隐患；另外在多股软线接线时，建议配合冷压针形端头使用，避免软线丝散开造成相邻回路短路。从建模的细节处理来看，这款模型还原了端子排的所有装配特征，包括底部的导轨卡扣弹性结构、每极位的螺钉沉孔、接线腔的导向倒角、

　　相邻极位的拼接卡槽，在做配电盘三维布线仿真时，可以直接调取这个模型导入装配体，提前核对端子排的安装空间、导线的弯曲半径，避免实际装配时出现端子排和箱内其他元器件干涉的问题。很多刚入行的结构设计人员在做配电箱布局时，经常会忽略端子排的安装预留空间，要么是导轨长度留短了装不下对应位数的端子，要么是端子排和出线孔的位置不对，导致导线弯折角度过大影响接线可靠性，这类精准的三维模型可以在设计阶段就把这些问题提前暴露，减少现场整改的工作量。另外这款端子排的尼龙基座还做了表面磨砂处理，既提升了外观质感，也能避免表面积灰造成的绝缘性能下降，顶部的接线位标识槽可以粘贴编号标签，方便后期检修时快速核对回路编号，这也是实际工程应用中非常实用的细节设计。
