仿生蟹爪式螺旋夹紧工装结构设计

这款仿生蟹爪式螺旋夹紧装置，是面向轻载精密装夹场景开发的手动夹紧工装，广泛适用于小件精密加工、电子元器件组装定位、木质工艺品粘接固定、实验室试样夹持、3D打印后处理定位等多类需要稳定小夹紧力的作业场景，相比传统平口钳、普通螺旋夹钳，它依托仿生结构实现了更紧凑的夹持布局与更均匀的夹持力分布，能在狭窄操作空间内完成可靠装夹，不会对薄壁、易变形的待夹持工件造成压痕或局部应力损伤。

从实际用途来看，这款夹紧装置无需外接气源、电源，纯手动操作即可完成快速开合与锁紧，既可以单独作为手持夹具完成临时夹持作业，也可以通过本体预留的安装孔位固定在工作台面，作为工位定位夹具使用，适配多品种小批量的柔性生产需求，尤其适合教学实训、手工创作、精密维修等非大批量流水线的作业场景，操作门槛低，锁紧后无松动滑移风险，能为待加工工件提供持续稳定的夹持力。

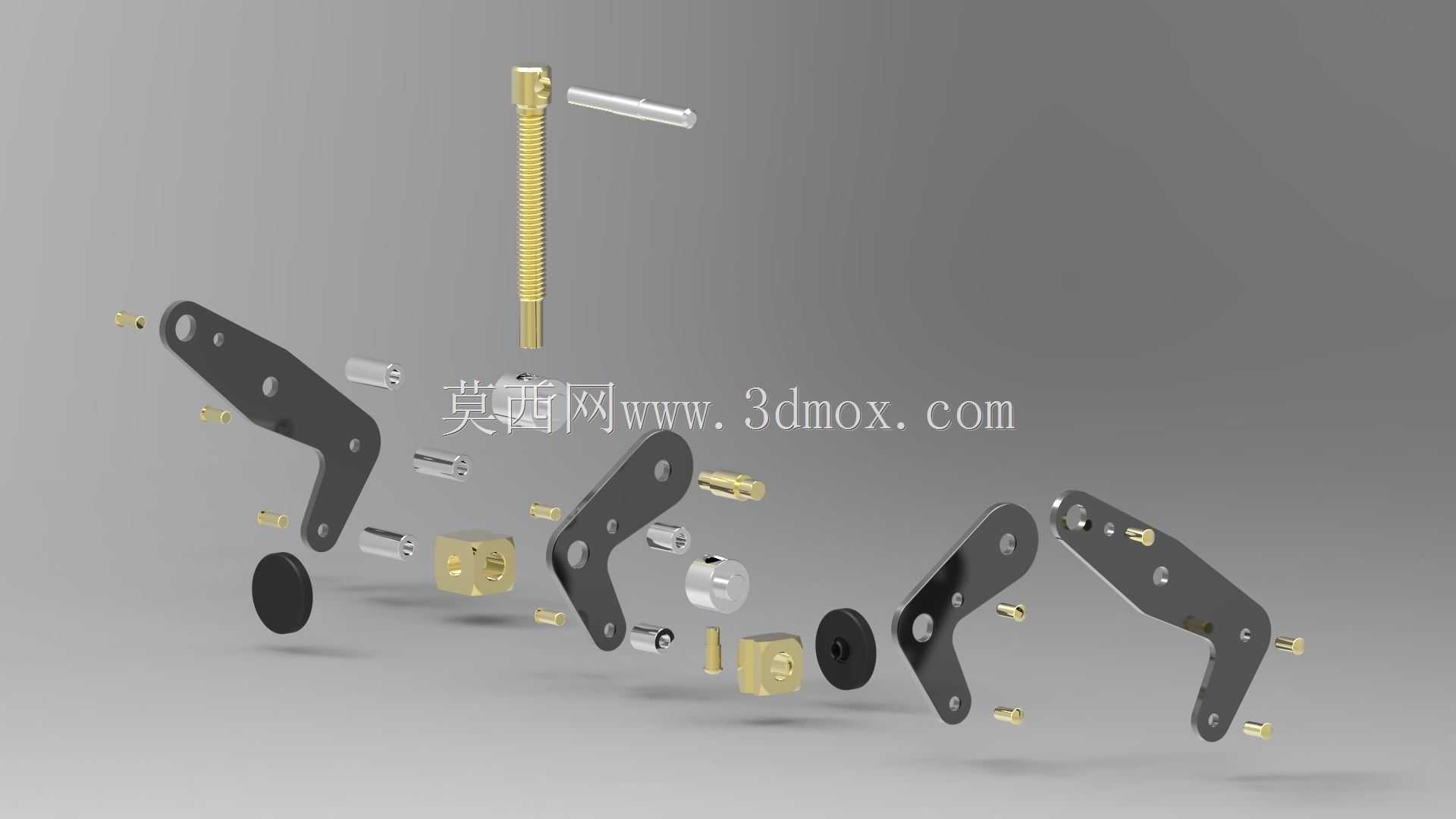

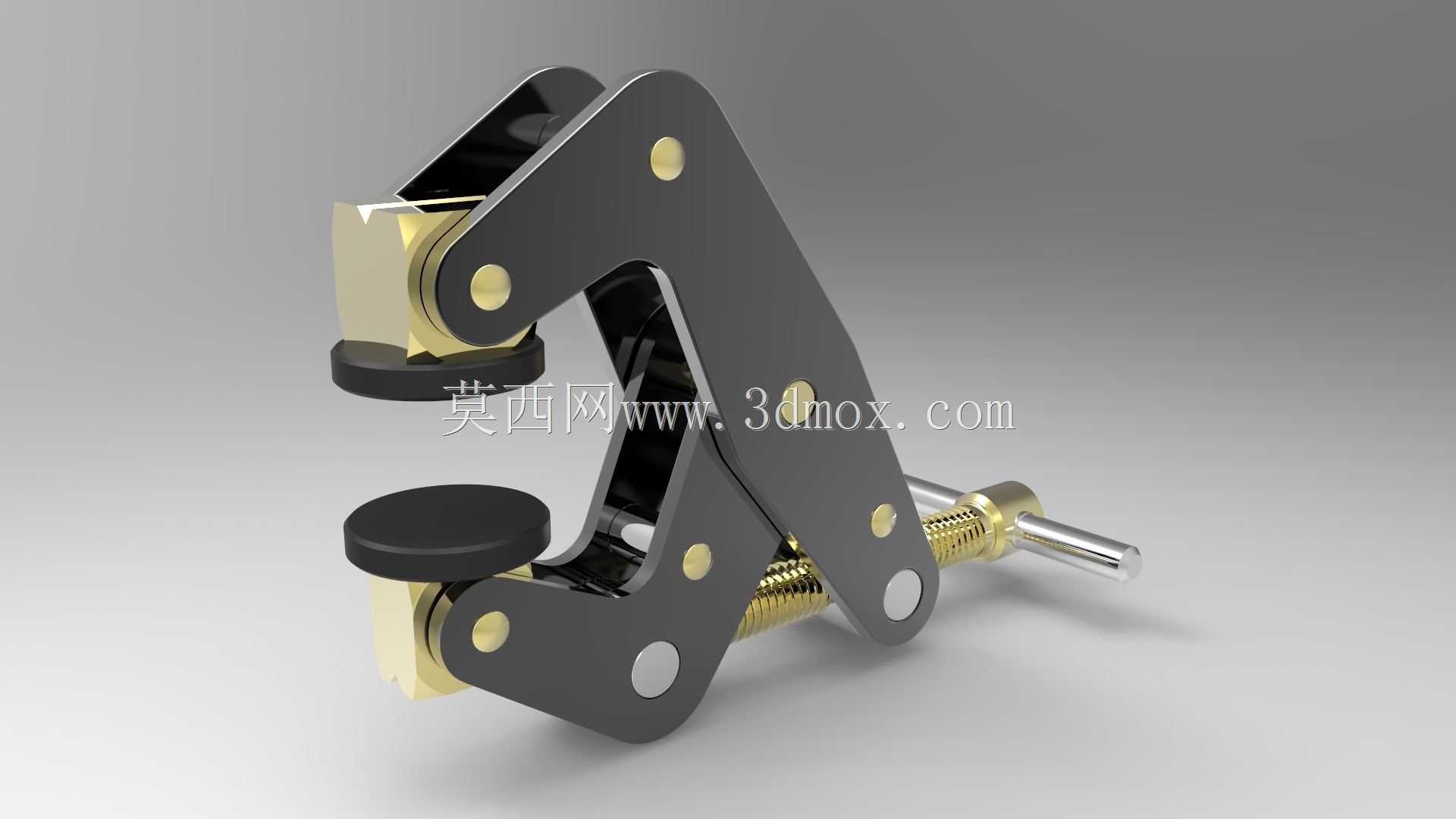

在功能特性上，这款夹钳采用了仿生蟹爪的多连杆铰接结构，配合端部的软质接触压头，最大无保护垫夹持宽度约26mm，能够适配不同外形的工件夹持需求，无论是规则的方形、圆形工件，还是带有不规则曲面的异形小件，都能通过铰接结构的自适应转动让压头完全贴合工件表面，避免点接触造成的应力集中。主轴采用M4.5×0.75的细牙螺纹传动，具备良好的自锁性能，转动调节螺杆时可以精准控制夹紧力的大小，压具配件采用H7/p6的公差配合，铰接部位转动顺滑无卡滞，长期使用也不会出现旷量松动，用户还可以根据实际使用需求，更换不同材质的接触衬套、不同规格的压头配件，拓展夹持场景，比如更换橡胶软头夹持漆面工件、更换硬质金属压头夹持金属毛坯件，所有铰接组件都支持便捷拆卸更换，维护成本极低。

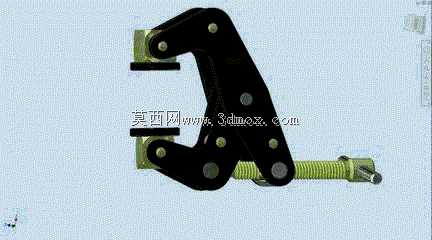

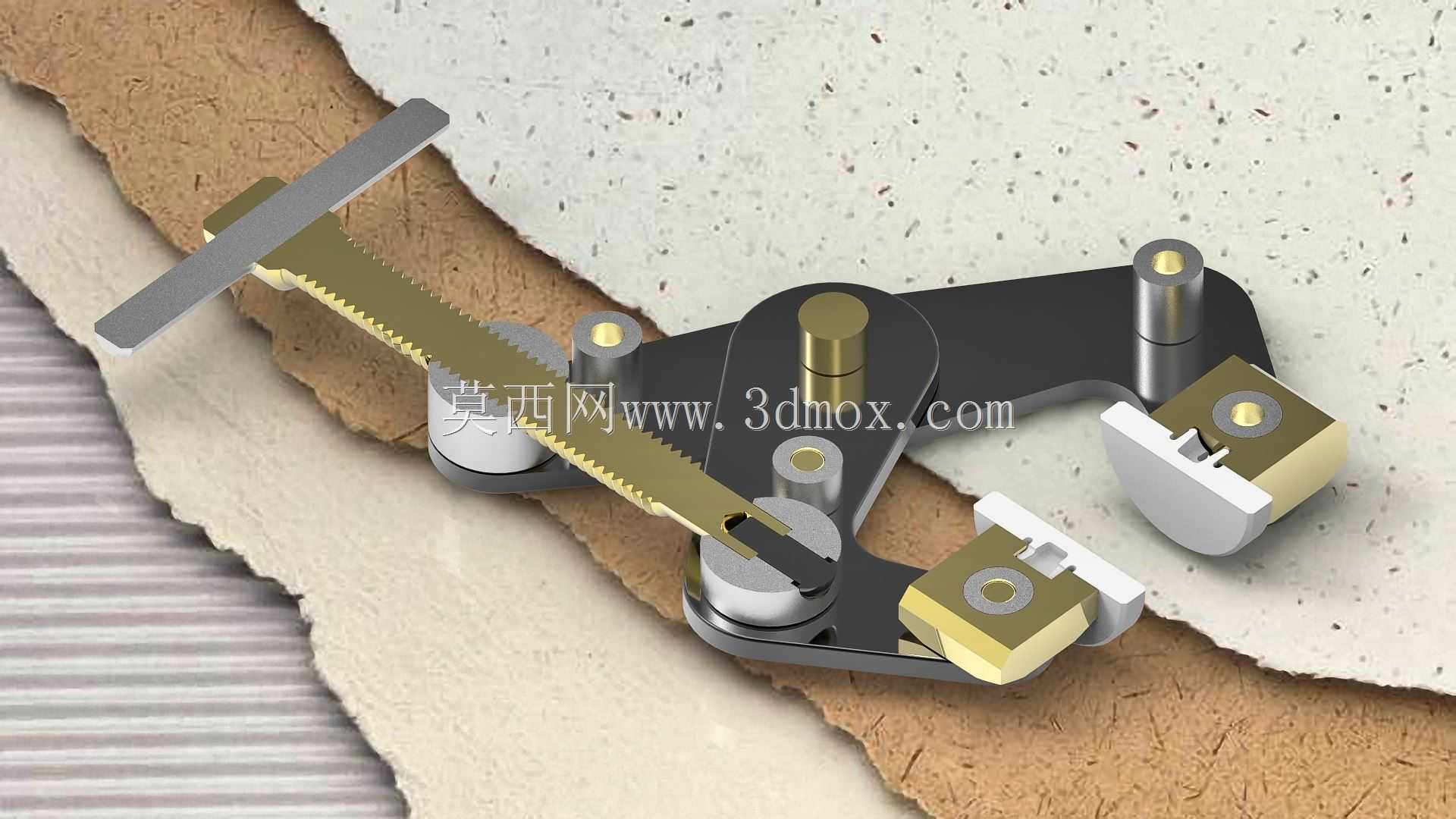

从设计思路来看，这款夹钳打破了传统螺旋夹钳的直压式结构，参考自然生物中蟹钳的力学传递路径，通过多组铰接连杆将螺杆的轴向推力转化为两个夹臂的对称夹紧力，力传递效率更高，操作时更小的旋钮力矩就能获得足够的夹紧力，整体结构采用对称式布局，受力均匀不会出现偏载，夹臂主体采用高强度板材加工，铰接点采用耐磨销轴连接，弹簧复位结构可以在松开螺杆时自动张开夹臂，方便取放工件。在安装边界上，这款夹钳整体结构紧凑，闭合状态下整体占用空间远小于同夹持行程的传统夹钳，本体预留的固定孔位可以适配标准工作台的T型槽安装，也可以通过螺栓直接固定在专用工装板上，不需要额外定制连接配件，安装后夹臂活动范围内无多余突出结构，不会干涉工件的加工操作路径，适配狭小工位的安装使用需求。
