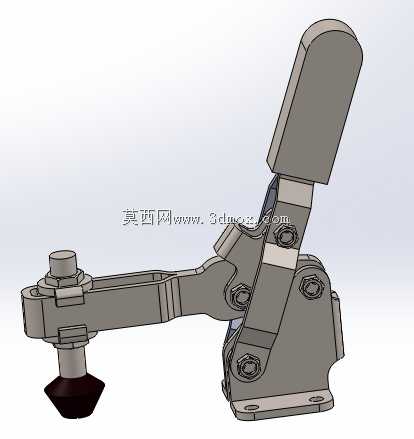

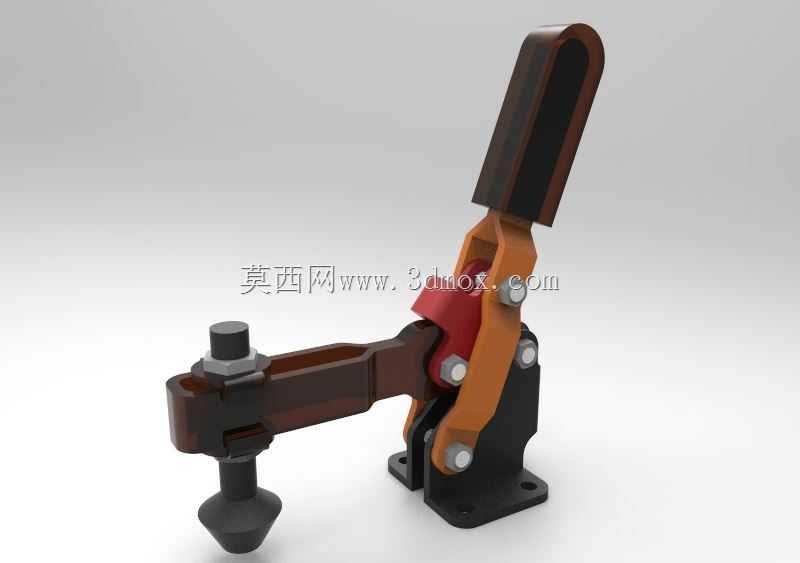

立式手动快速压紧拨动夹结构设计

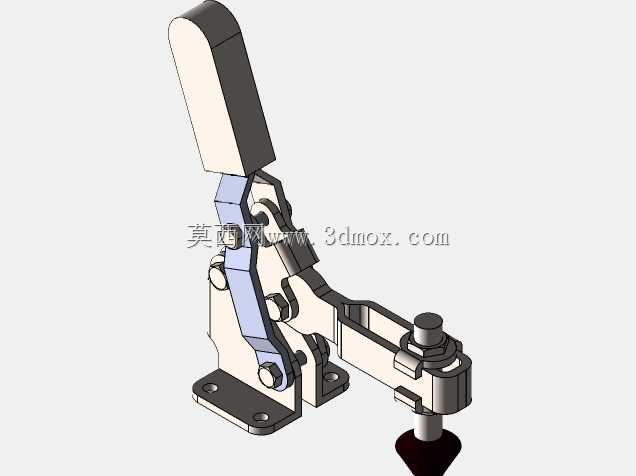

这款立式手动拨动夹是工装夹具领域应用极为广泛的手动压紧元件，主要面向机械加工工位工件装夹、装配线工序定位、焊接工装工件固定、检测平台样件夹持等场景使用，能够在不借助气动、液压动力源的前提下，依靠纯机械连杆结构实现工件的快速压紧与松脱，适配小批量多品种生产、现场临时装夹、无动力辅助工位的作业需求，相比传统螺栓压紧方式，可将单工位装夹耗时压缩九成以上，大幅提升工序流转效率。

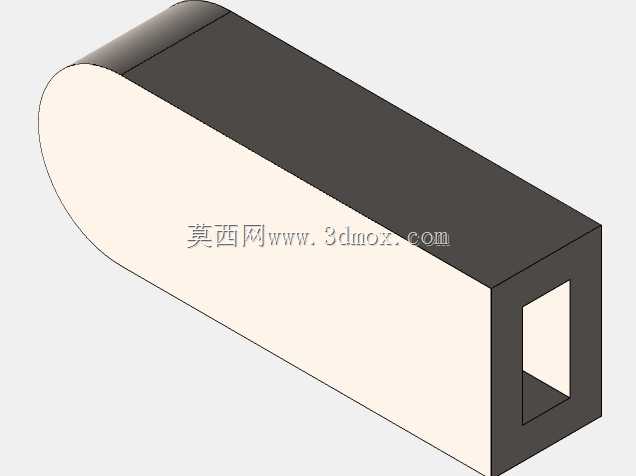

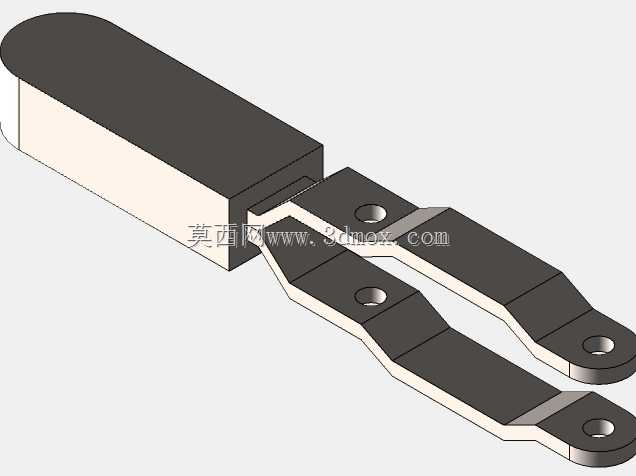

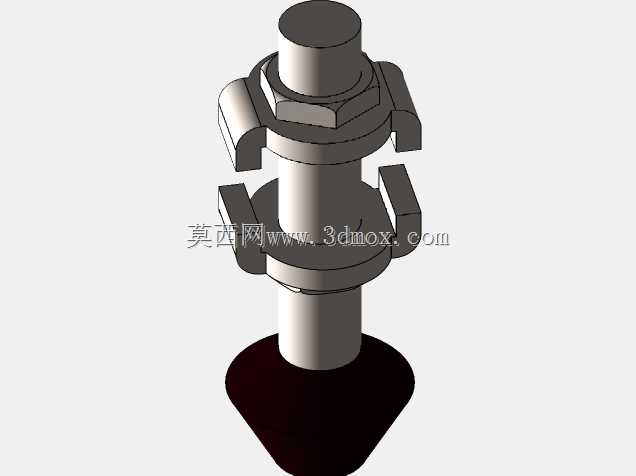

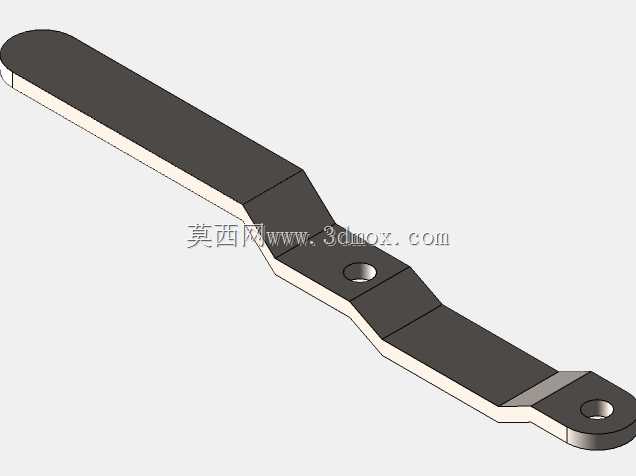

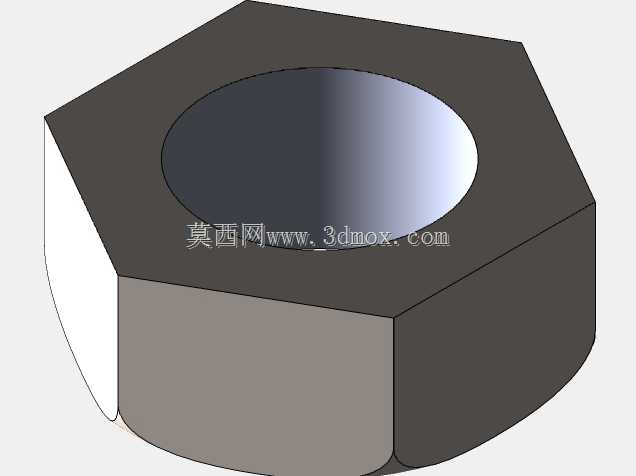

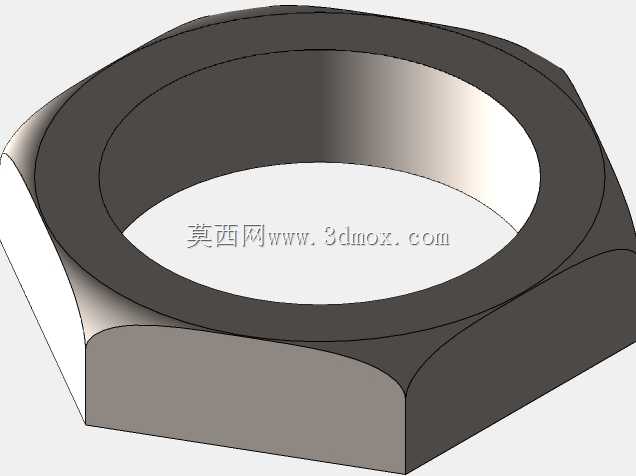

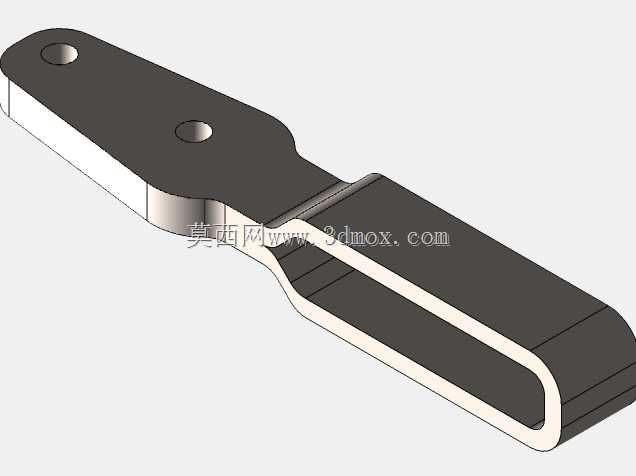

从功能特性来看，该拨动夹采用垂直压持的作业形式，压头端配备可调节高度的橡胶压头，既能够根据待夹持工件的厚度灵活调整压接行程，也能通过橡胶材质的缓冲特性避免硬质压接对工件表面造成压痕、划伤，适配不同表面处理要求的工件装夹需求。夹体的操作手柄采用加长力臂设计，符合人体工学施力角度，操作人员仅需施加较小的扳动力即可通过连杆机构的力放大效应输出足够的压紧力，锁止状态下具备可靠的自锁特性，即便作业过程中承受切削振动、工件受力偏移等外力干扰，也不会出现意外松脱的情况，充分保障装夹可靠性。

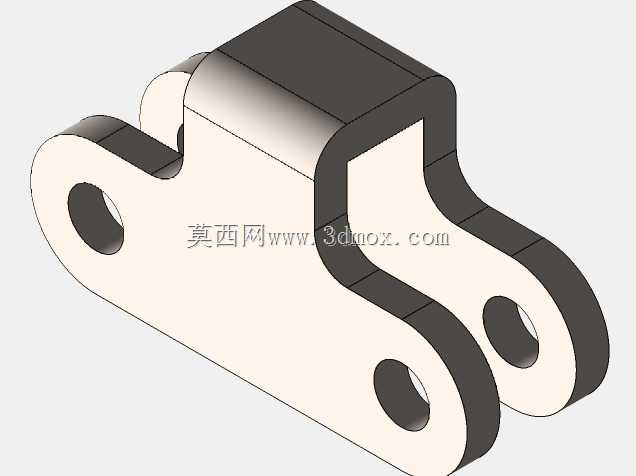

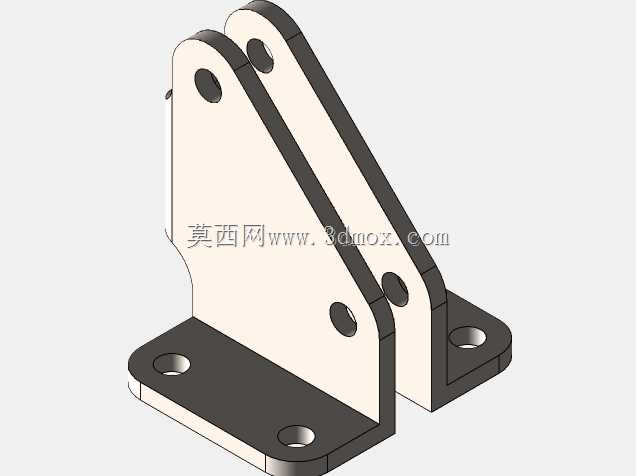

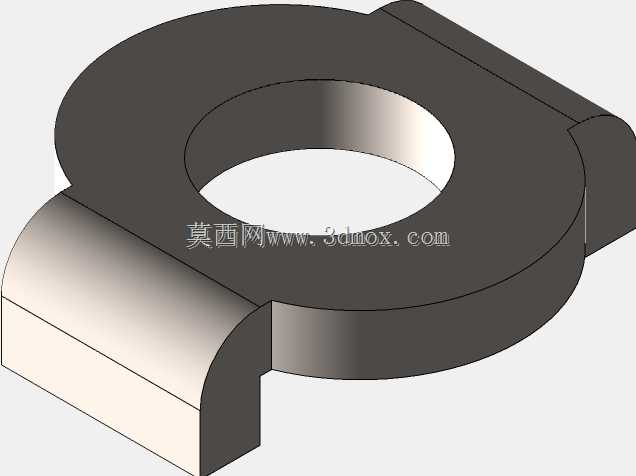

设计层面该结构采用经典的肘节连杆死点锁止原理，当手柄扳动至锁止位置时，连杆传动节点恰好越过机械死点，将操作力转化为垂直方向的稳定压紧力，同时反向受力时会被死点结构锁止，不会因外力反向作用导致夹钳松脱。整体结构采用分体式装配设计，所有铰接销轴均做耐磨处理，长期反复扳动使用也不会出现铰接间隙过大、压紧力衰减的问题；底座采用带安装孔的法兰式结构，可通过螺栓直接固定在工装平台、工作台面或者专用夹具基板上，安装边界清晰，底座预留的两个安装孔孔距适配通用工装平台的标准孔位间距，无需额外加工转接板即可完成固定安装。压臂的水平伸出长度经过合理优化，既能够避让工件上方的操作空间，避免加工刀具、装配工具与夹体发生干涉，也能保证压接力的作用点落在工件的稳定支撑区域，不会出现压持偏载导致的工件翘起、定位偏移问题。夹体的主体结构件采用高强度钢材加工，受力部位做加厚处理，能够承受高频次的反复扳动与额定范围内的压紧负载，长期使用不易出现结构变形、断裂等失效问题，适配车间复杂工况下的长期使用需求。
