硬盘加工多工位气动夹持工装

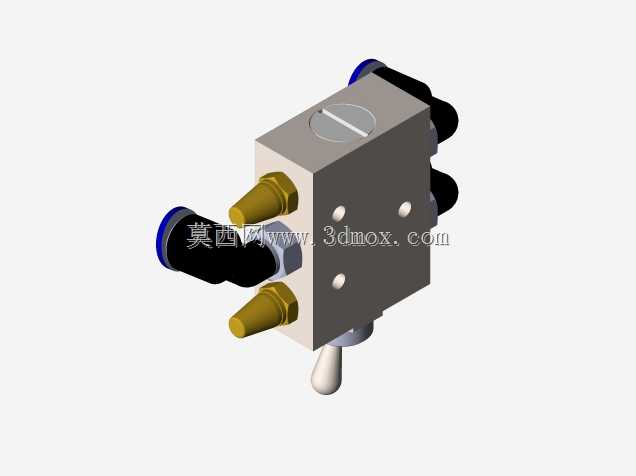

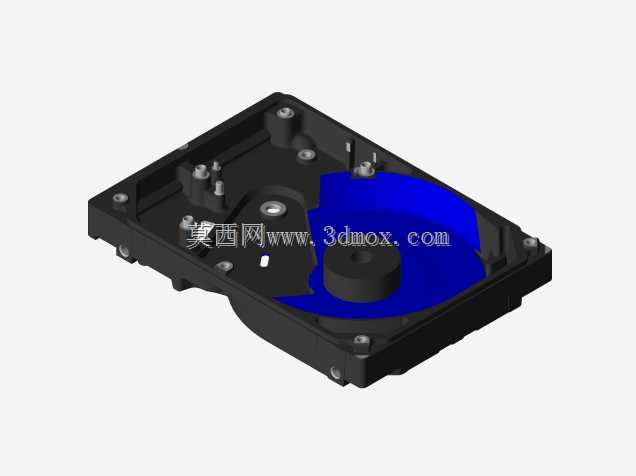

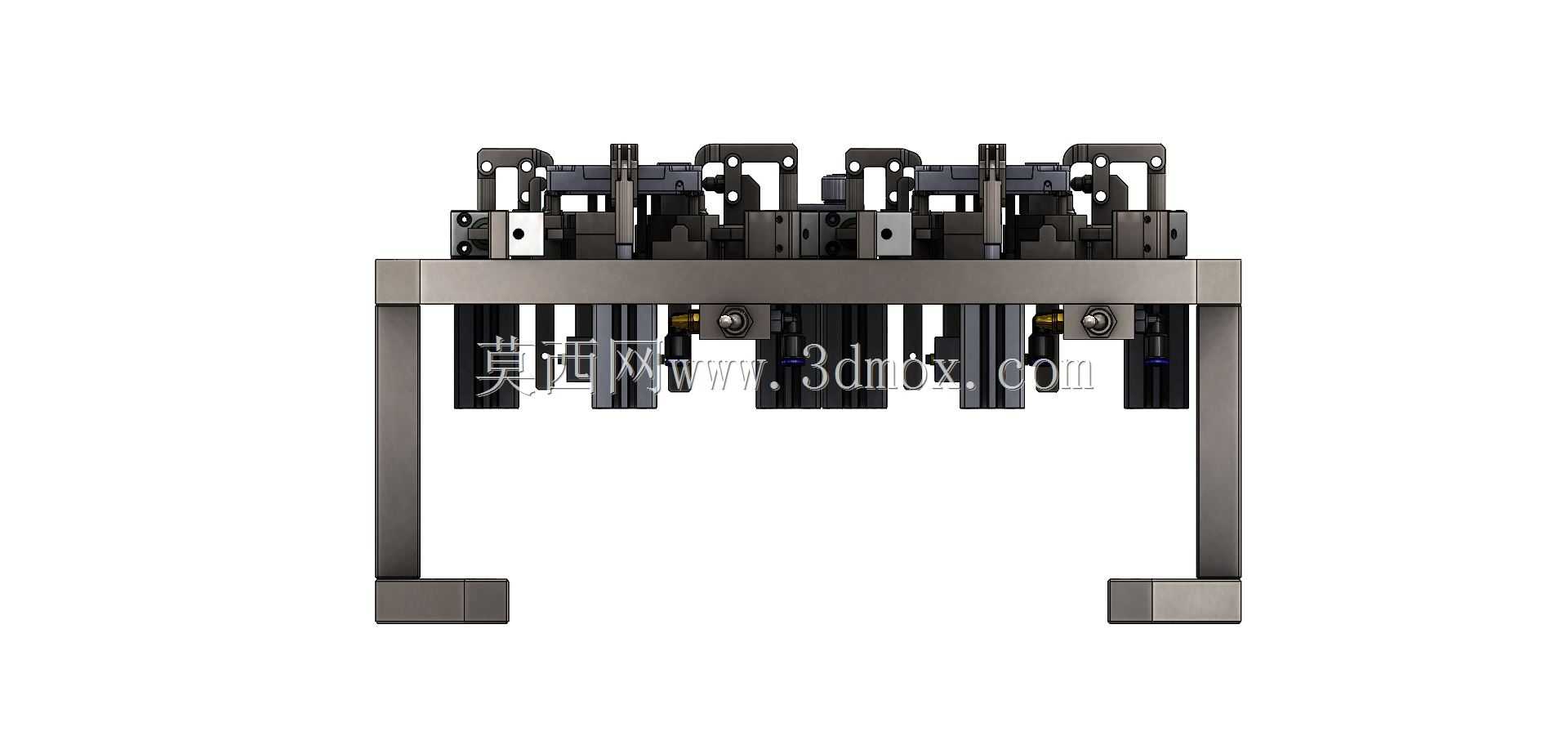

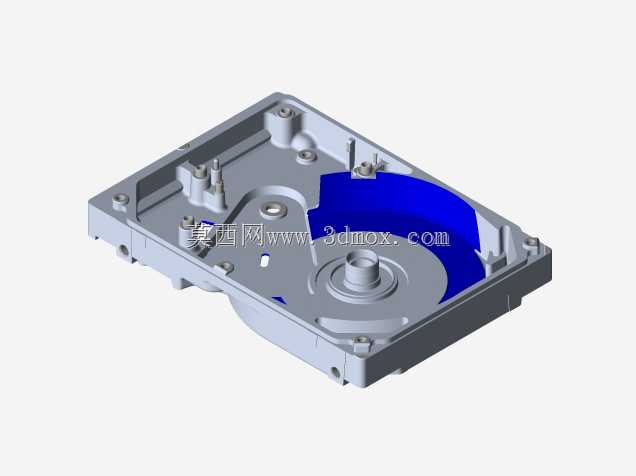

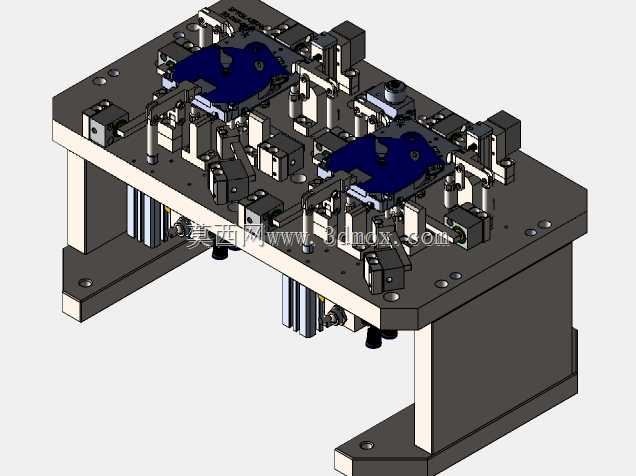

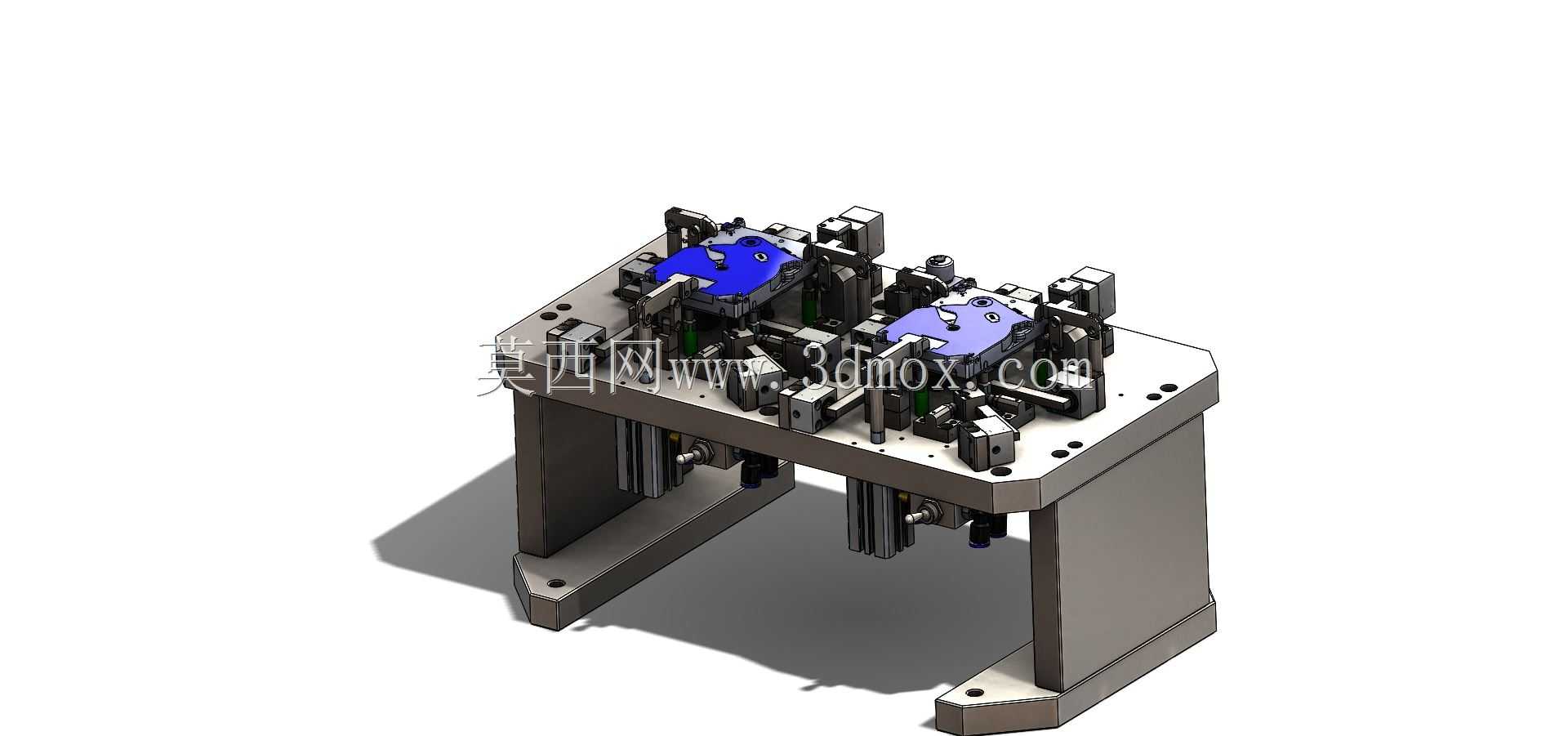

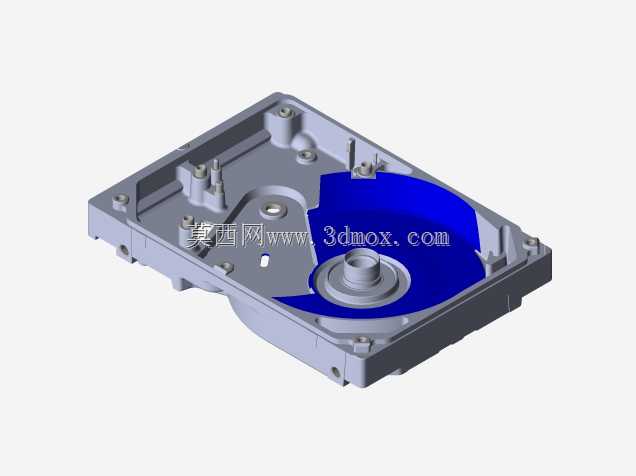

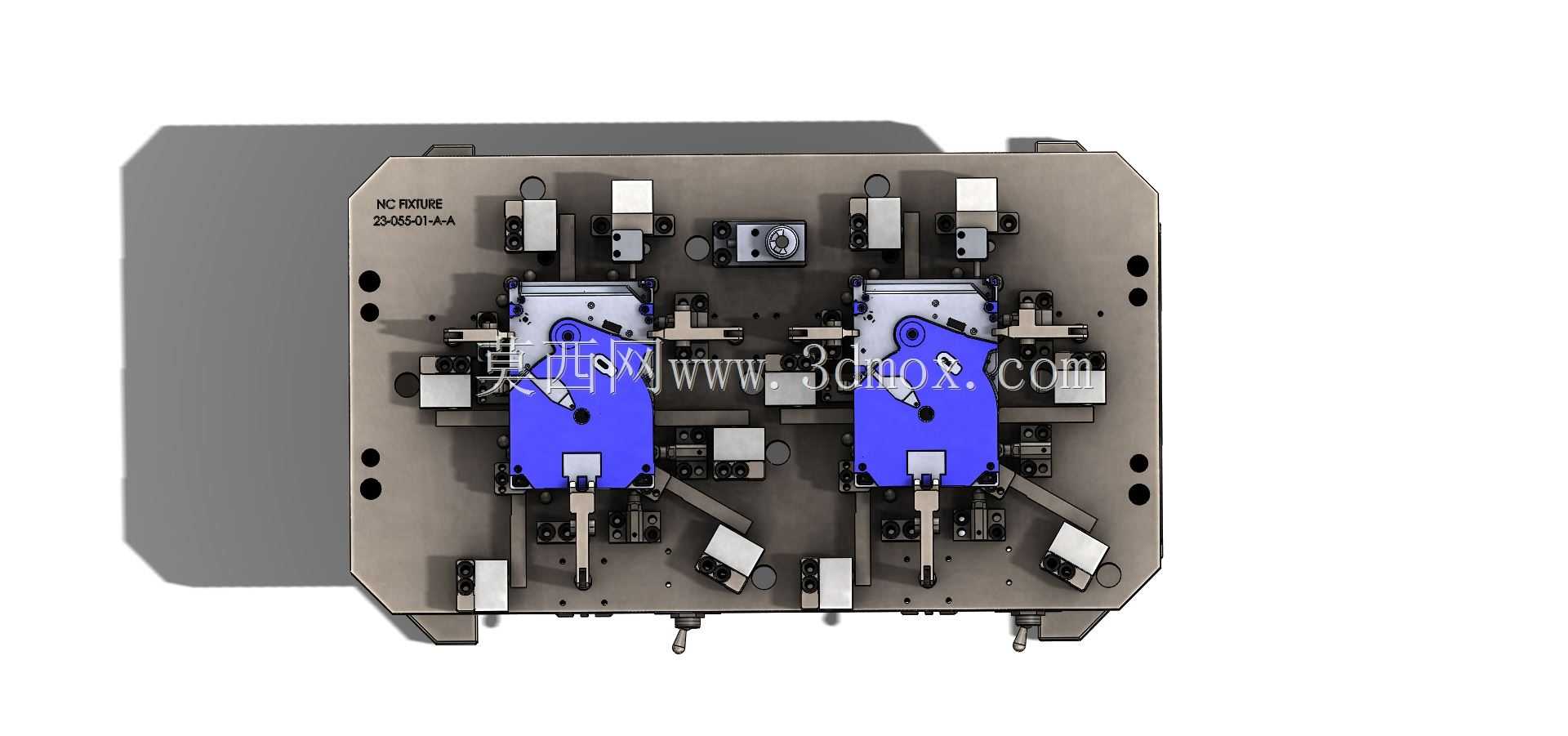

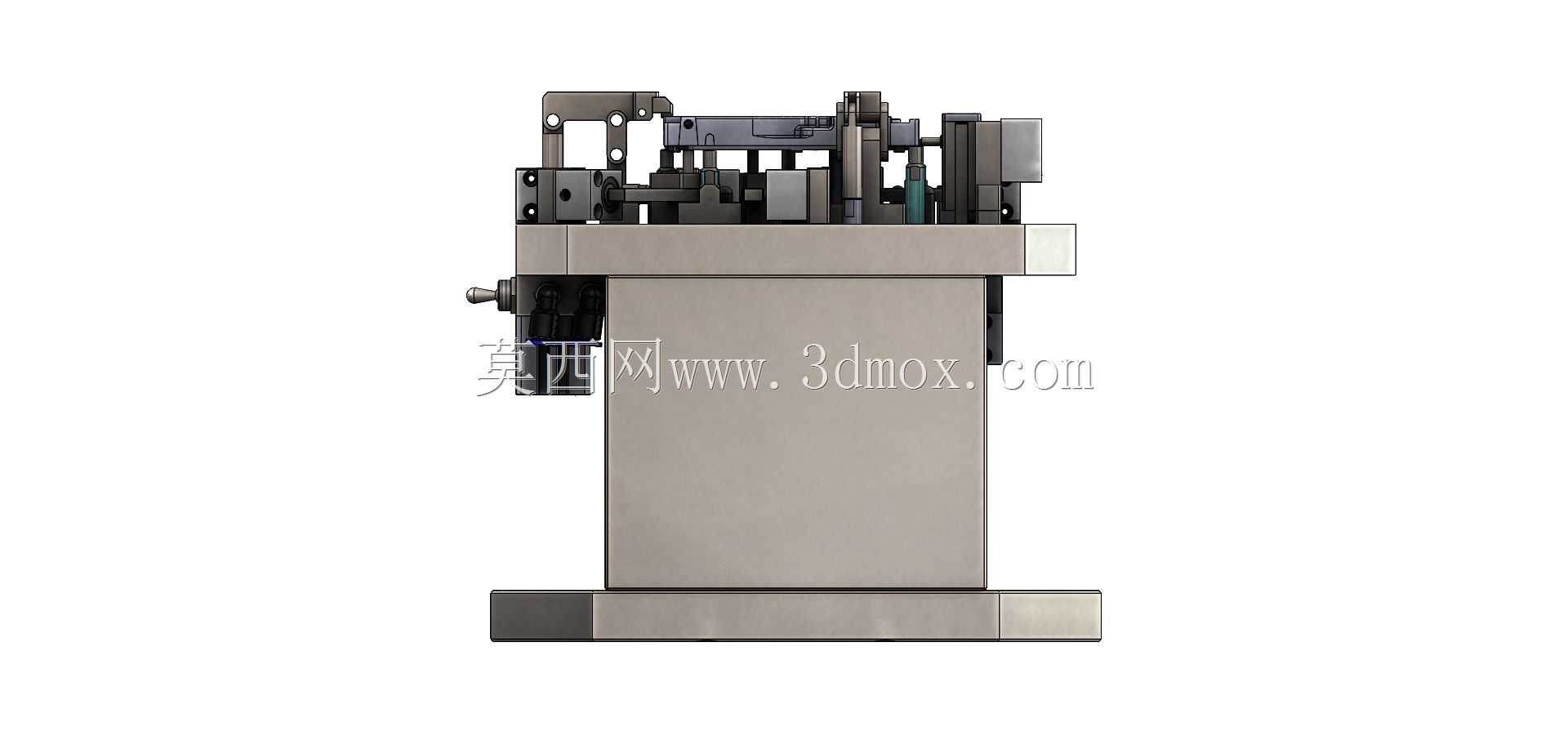

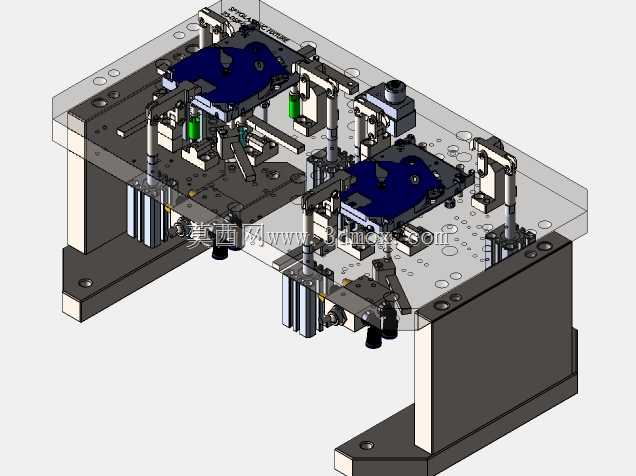

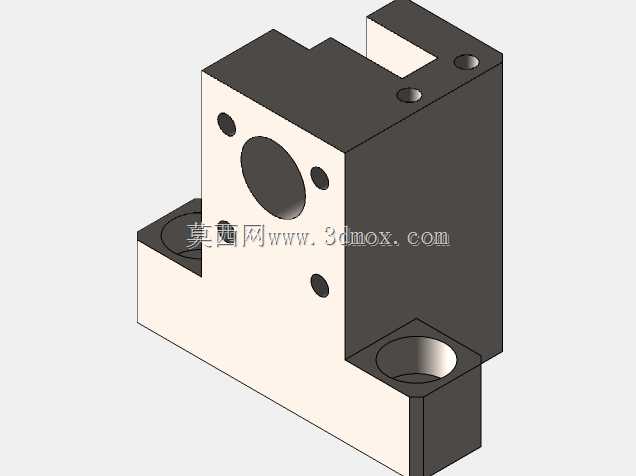

该工装主要应用于硬盘精密零部件的机加工生产环节，针对HDD核心结构件加工过程中定位精度要求高、装夹一致性要求严、批量生产节拍快的场景设计，可直接安装在对应CNC加工工作台面，完成工件从上下料定位、夹紧到加工全程的稳固装夹，有效避免加工过程中工件位移、振颤带来的尺寸超差、表面加工质量不合格问题，适配硬盘结构件铣削、钻孔、精修等多道机加工工序的装夹需求。整套工装采用框架式支撑结构，底部为双侧落地支撑脚，可通过标准紧固件直接固定在机床T型槽工作台面上，安装边界预留充足的刀具走刀空间与排屑间隙，不会对加工路径产生干涉；上部为多工位并行排布的夹持单元，可同时完成多件HDD工件的同步装夹，大幅提升单批次加工的工件容量，减少频繁上下料的辅助时间占比，有效提升批量加工的生产效率。每个独立夹持单元均采用模块化设计思路，集成了定位基准块、气动压紧组件、行程限位结构，定位块根据HDD工件的外形轮廓做仿形适配，确保工件放置后即可获得精准的初始定位，无需反复调整位置；气动压紧组件采用垂直下压配合侧向辅助定位的结构，压紧力输出均匀稳定，可根据工件材质与加工受力情况调整气压参数，既保证装夹稳固性，又避免压紧力过大导致薄壁工件产生装夹变形。整套工装的气路采用内置式排布，所有供气线路隐藏在框架结构内部，外接统一的供气接口，现场安装时仅需连接主气源即可完成所有夹持单元的动力供给，减少外部管线杂乱带来的操作干扰与安全隐患；各夹持单元之间预留统一的间距，适配机床自动上下料机械手的取放料行程，可兼容自动化生产线的升级需求，无需对工装结构做大幅改造即可接入自动加工产线。工装的所有与工件接触的定位面、压紧面均做了耐磨处理与倒角避空设计，长期使用不会出现磨损掉屑、刮花工件表面的问题，同时针对加工过程中的切削液冲刷、金属碎屑堆积问题，在结构缝隙处预留了排屑斜槽，日常清理维护十分便捷，可长期保持定位精度的稳定性，满足精密零部件批量加工的工装可靠性要求。
