杆装快锁式球面调节摆动夹持结构

该摆动夹持结构主要应用于需要在圆杆类构件上实现快速装夹、角度微调的场景，常见于户外装备杆件连接、医疗辅助架体位调节、工业工装快速定位、民用置物架杆件挂载等领域，核心作用是在不破坏杆件表面的前提下，实现附件与杆体的快速连接锁紧，同时允许被夹持的附件在一定范围内调整摆动角度，适配不同的安装朝向与使用需求。

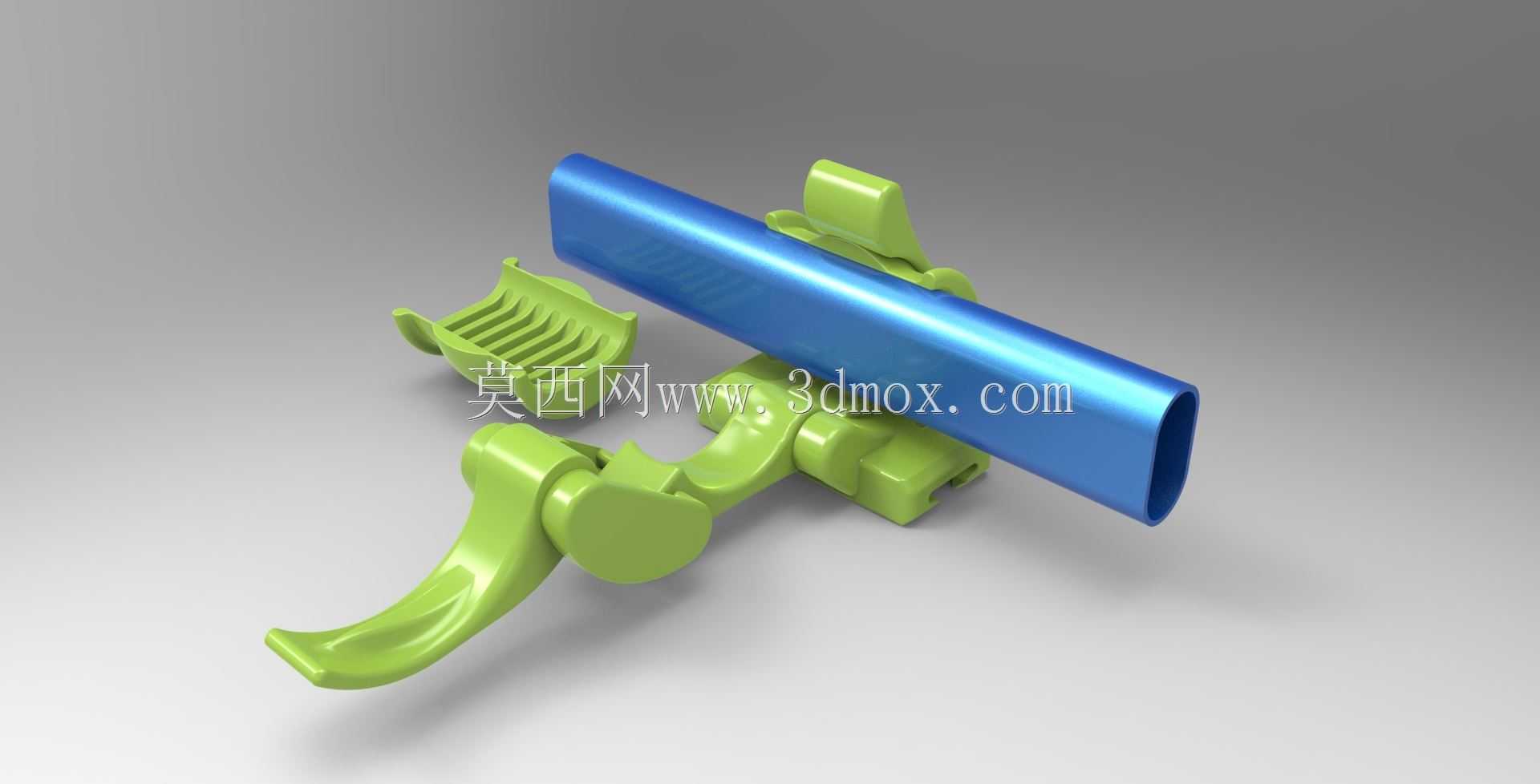

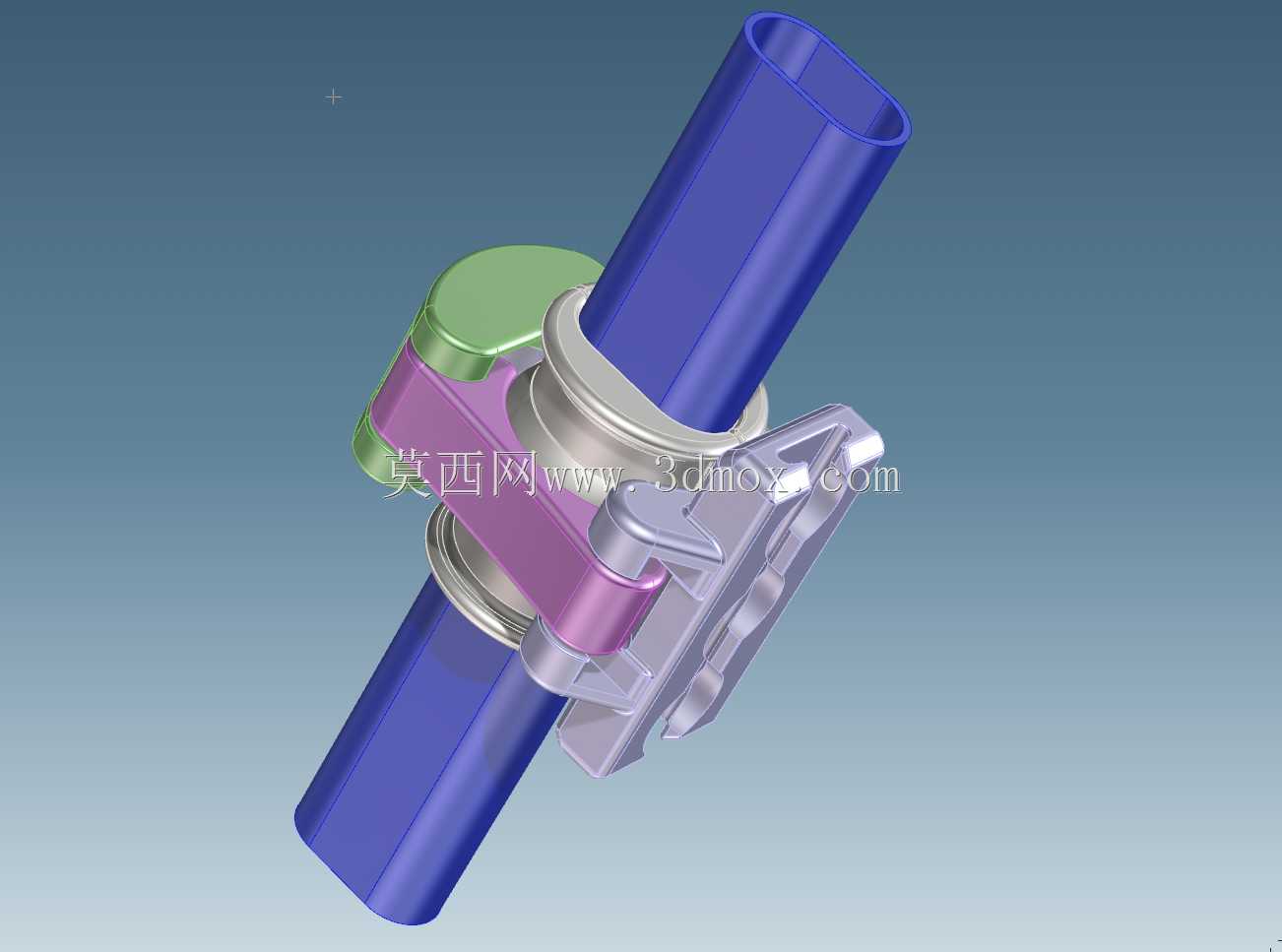

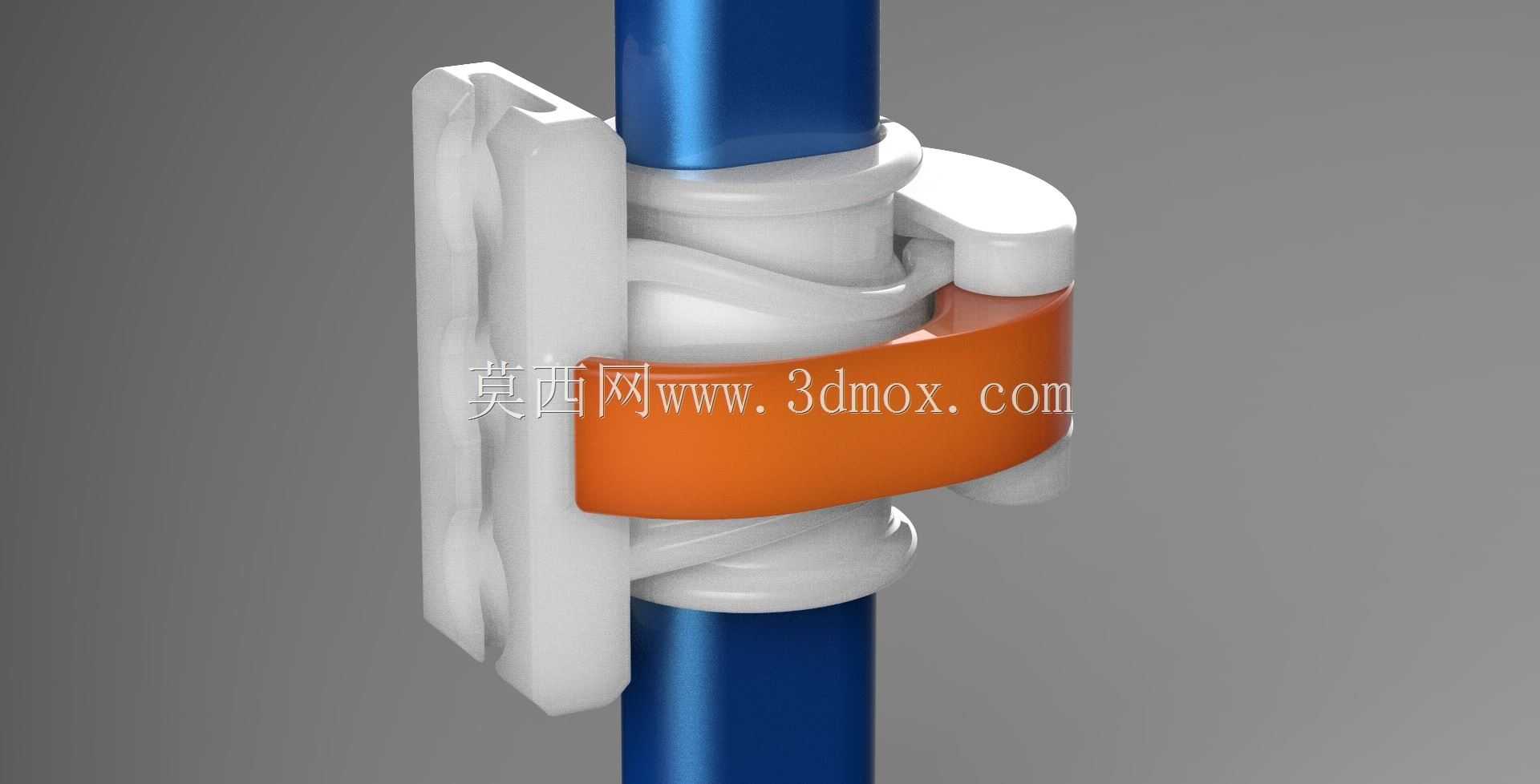

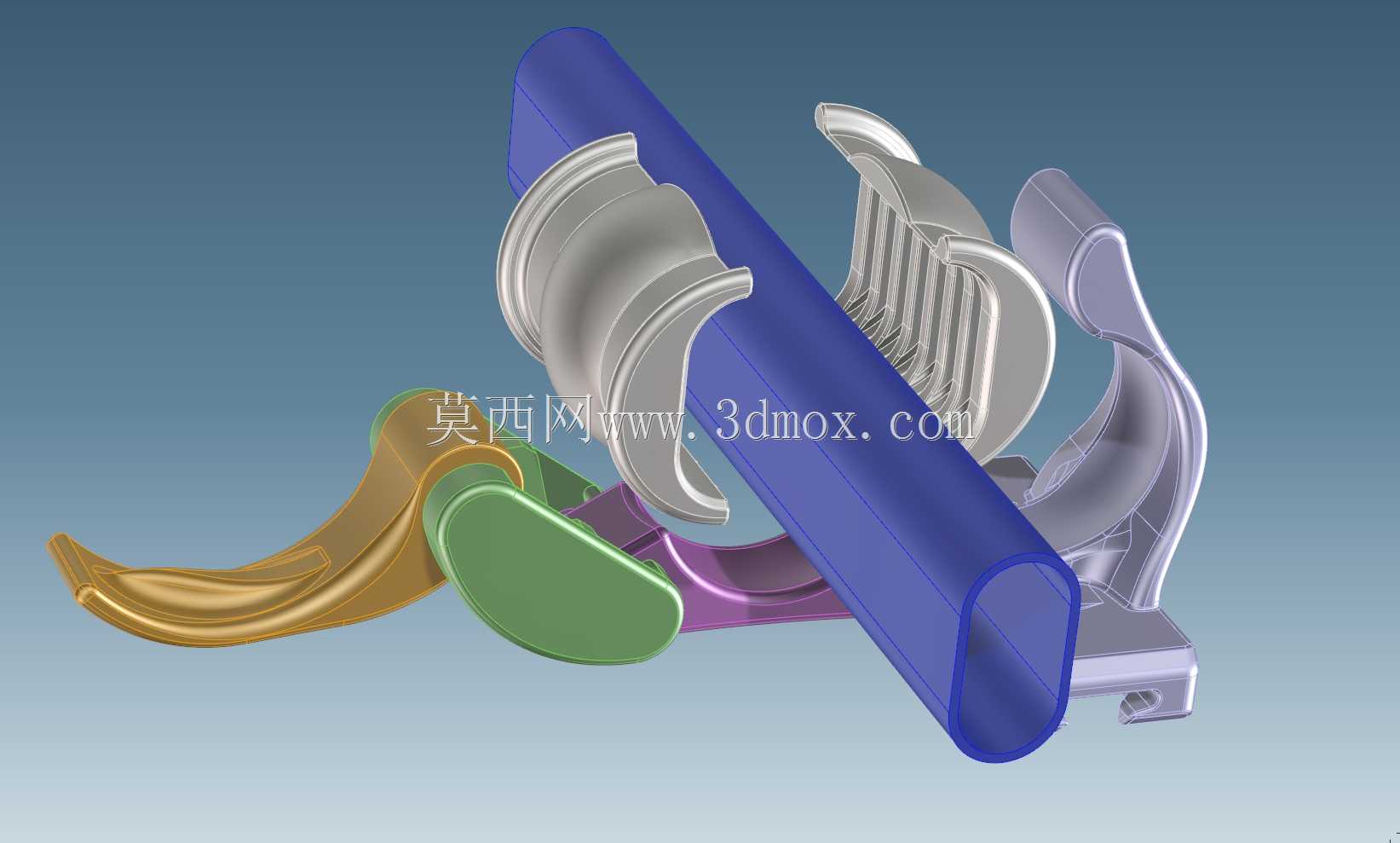

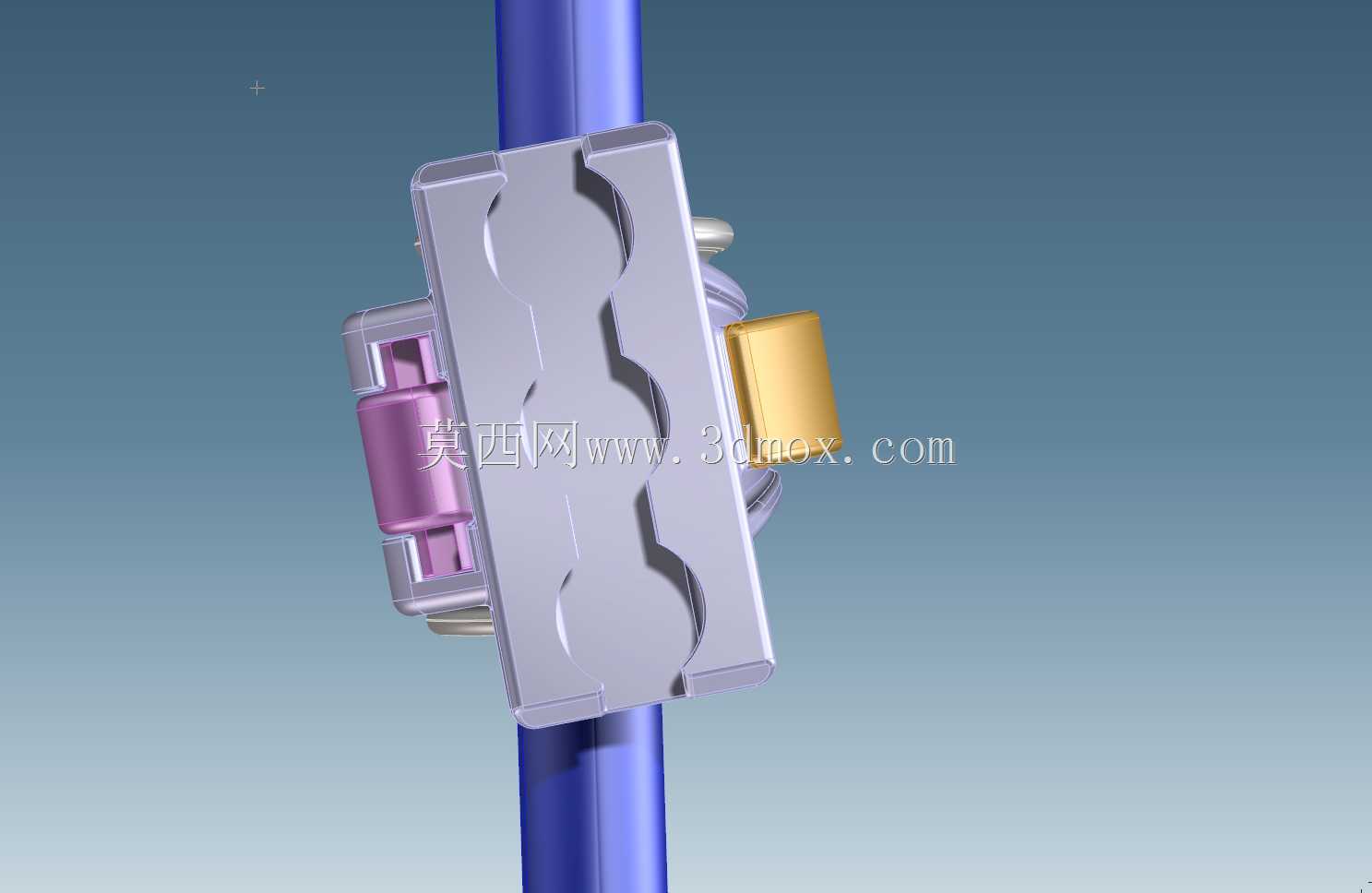

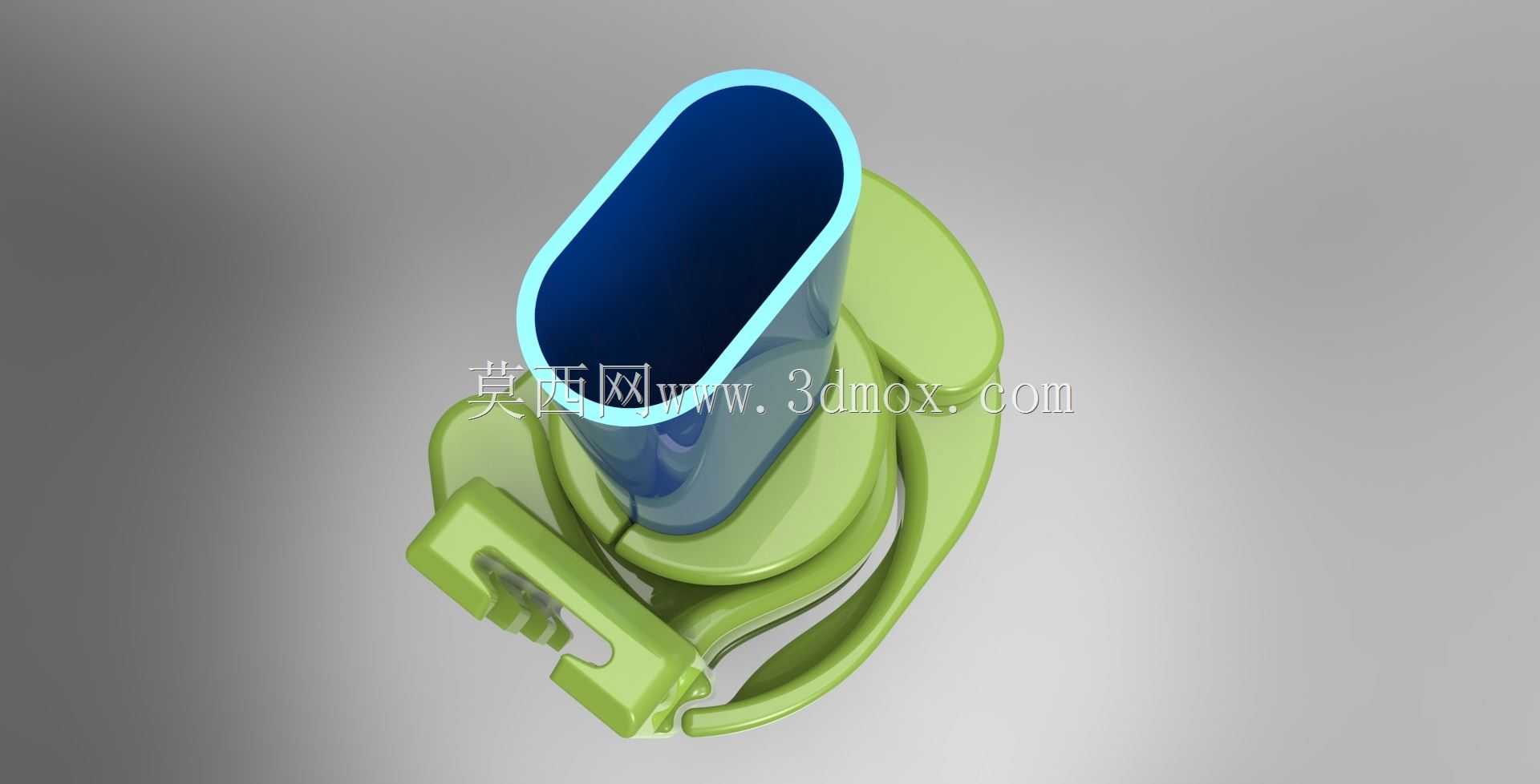

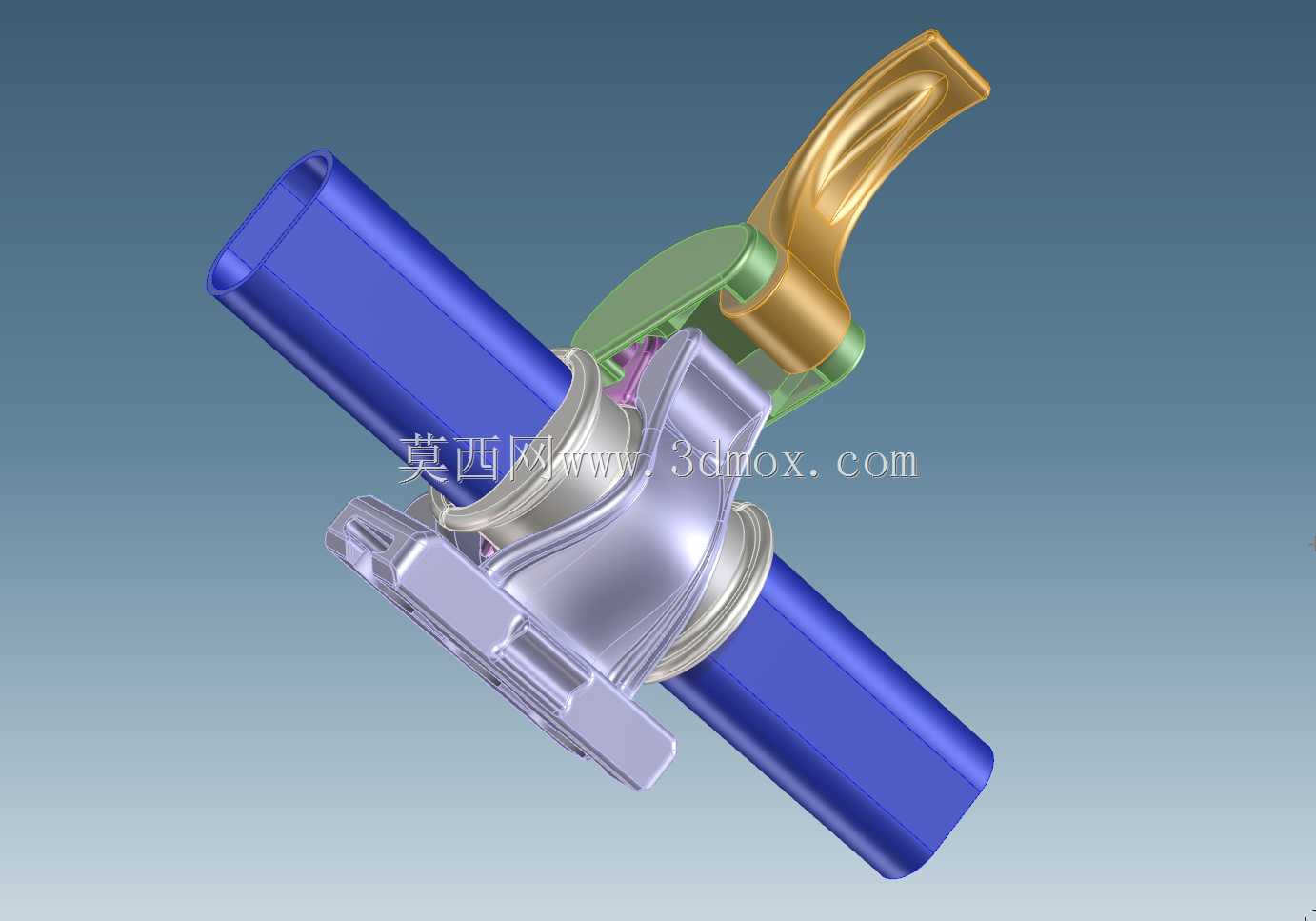

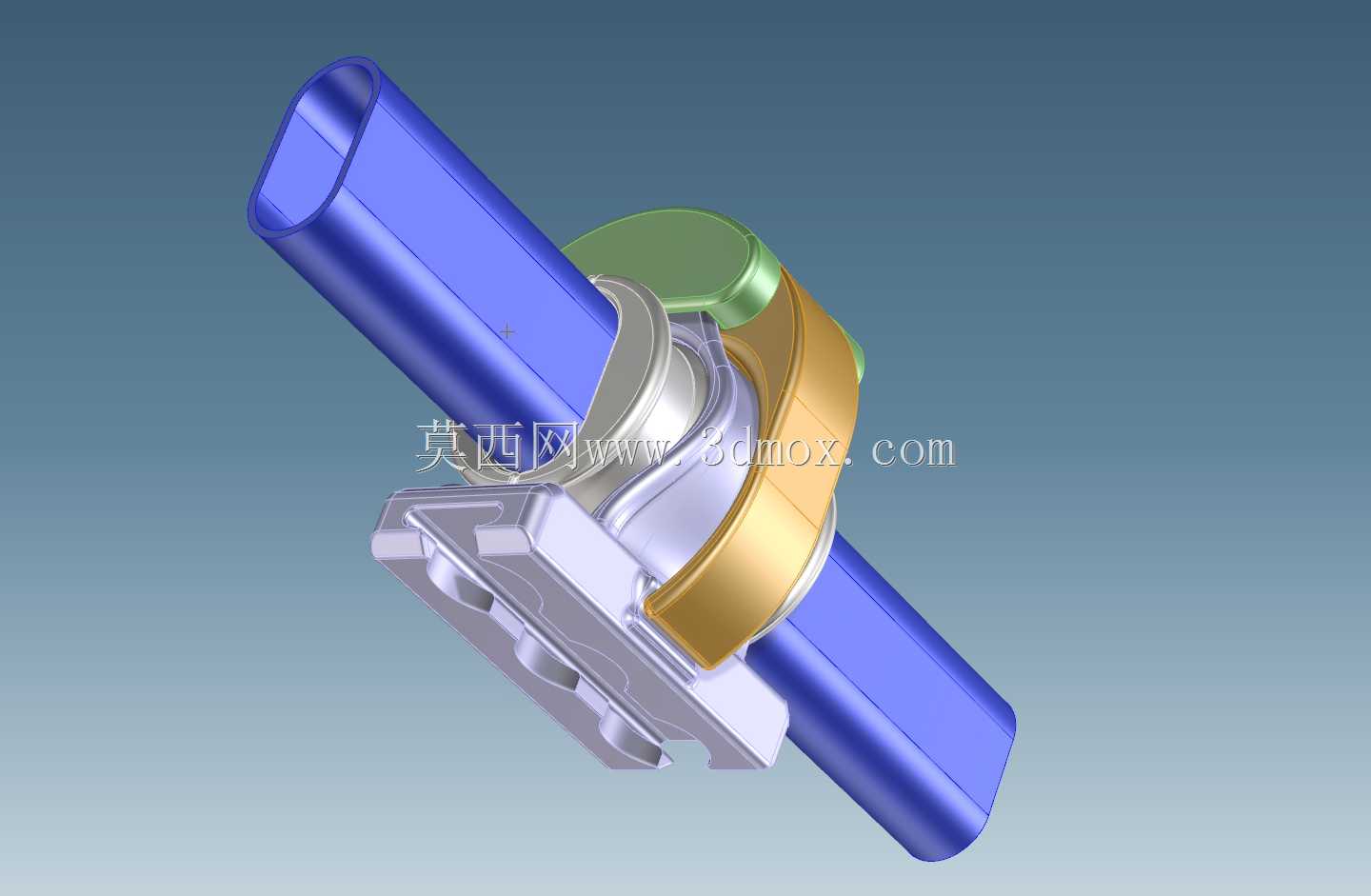

从功能特性来看，这款夹持结构采用环抱式锁紧逻辑，主体为对称开合的半包结构，搭配弧形锁紧压带实现对圆杆的周向抱紧，内侧贴合球面副结构设计，在锁紧前可让夹持主体绕球面中心实现小范围的角度偏转，以此抵消安装面的角度误差，或是满足使用过程中对附件朝向的微调需求。实际使用时，只需将开合结构卡套在目标圆杆外侧，扣合弧形锁紧压带即可完成快速固定，无需额外工具辅助，解锁时扳动压带的解锁拨片即可快速松脱，拆装效率远高于传统螺栓紧固的夹箍结构。

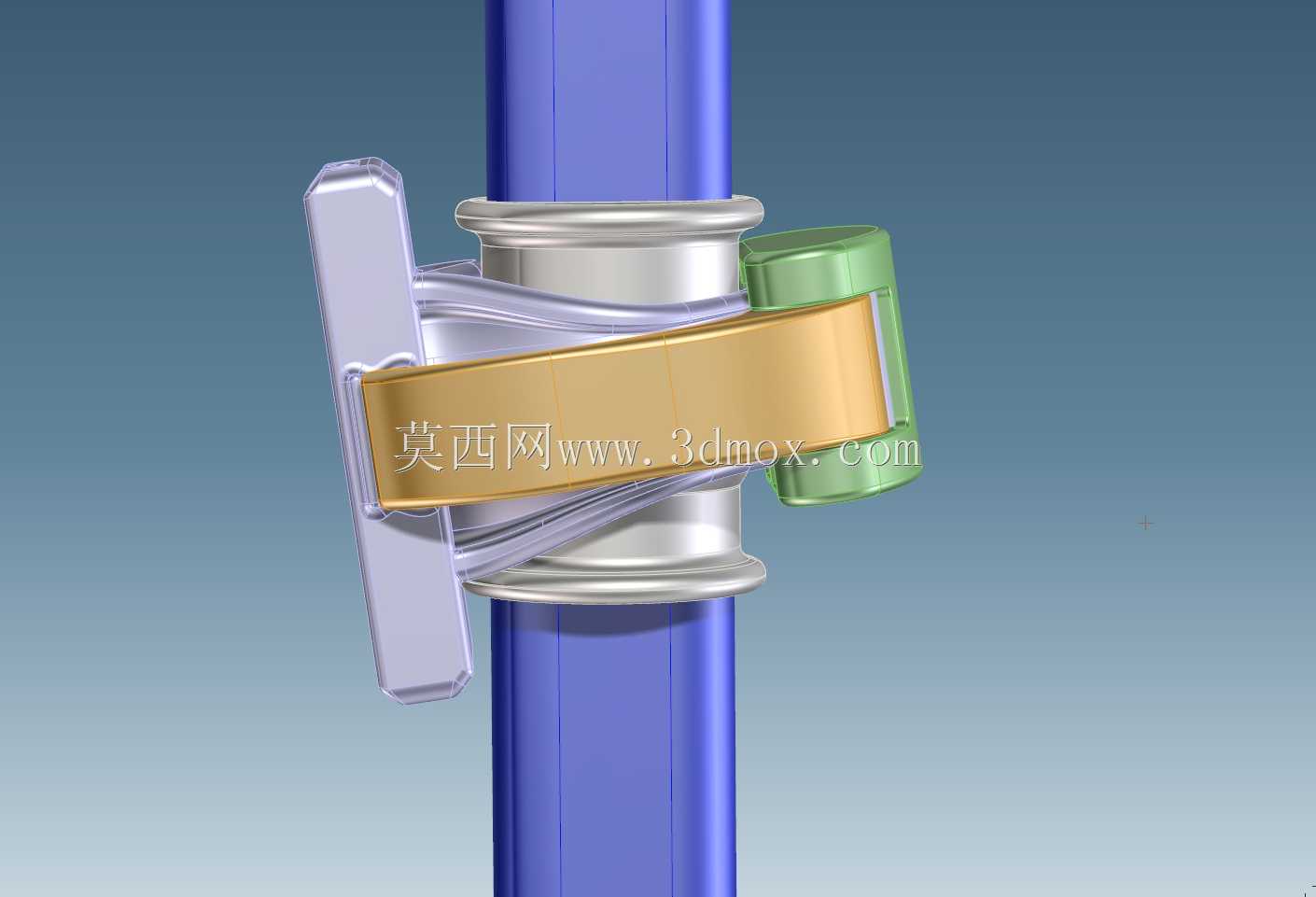

设计思路上，这款结构最初尝试在球面配合处预留多档位调节余量，来适配不同角度的安装需求，但在实际验证中发现，配套的外接附件本身已具备角度调节能力，球面处的多档调节属于冗余设计，因此最终优化为球面自适应贴合结构，仅保留安装时的角度自适配能力，取消多余的档位限位结构，既简化了零件加工难度，也避免了多档位结构带来的装配间隙问题，让夹持后的整体刚性更有保障。结构的锁紧压带采用弧形贴合设计，与杆体接触的内侧做了微圆弧过渡，增大接触面积的同时避免应力集中刮伤杆体表面，开合主体的侧边做了加厚加强筋处理，保证锁紧状态下不会因外力冲击出现开裂变形。

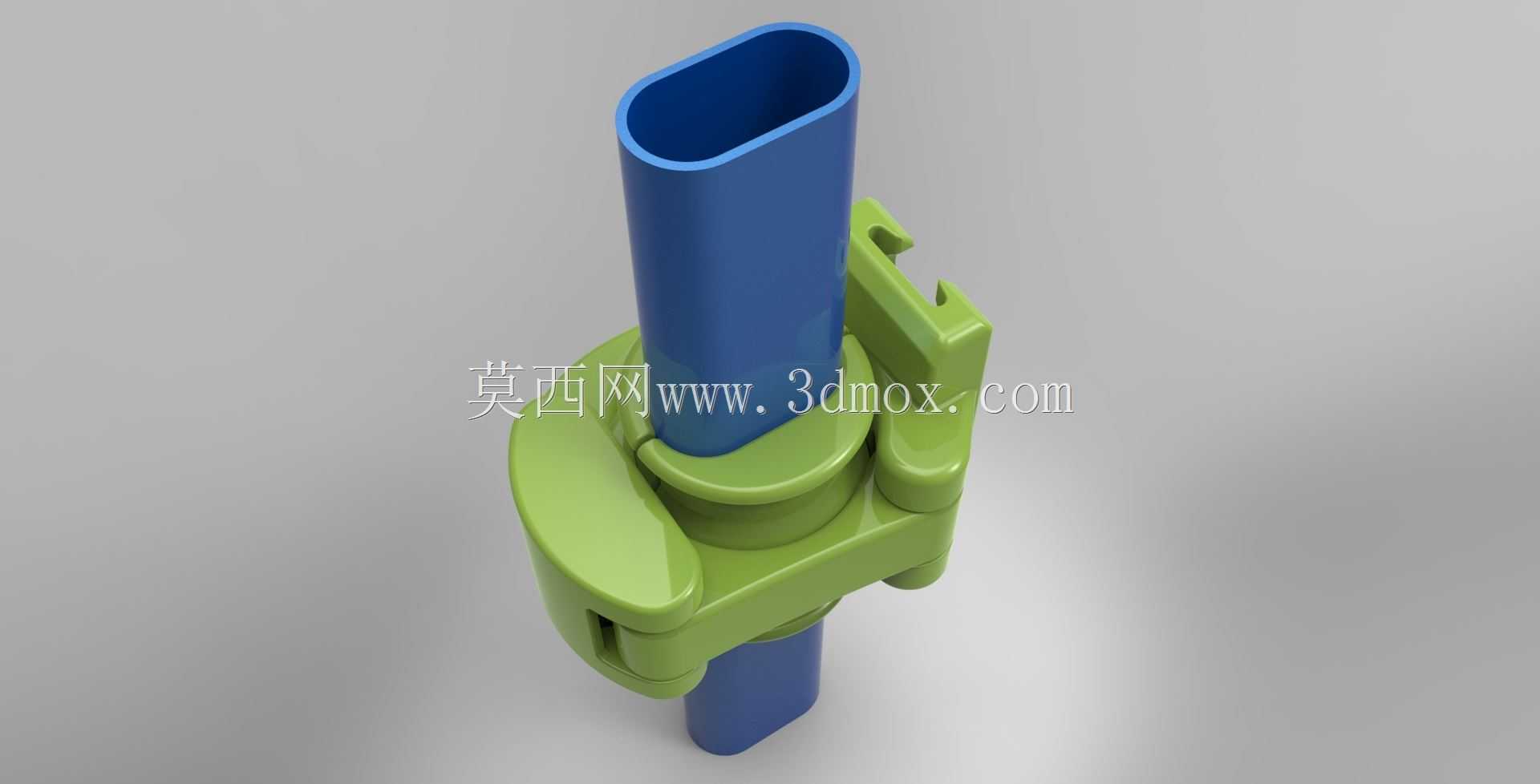

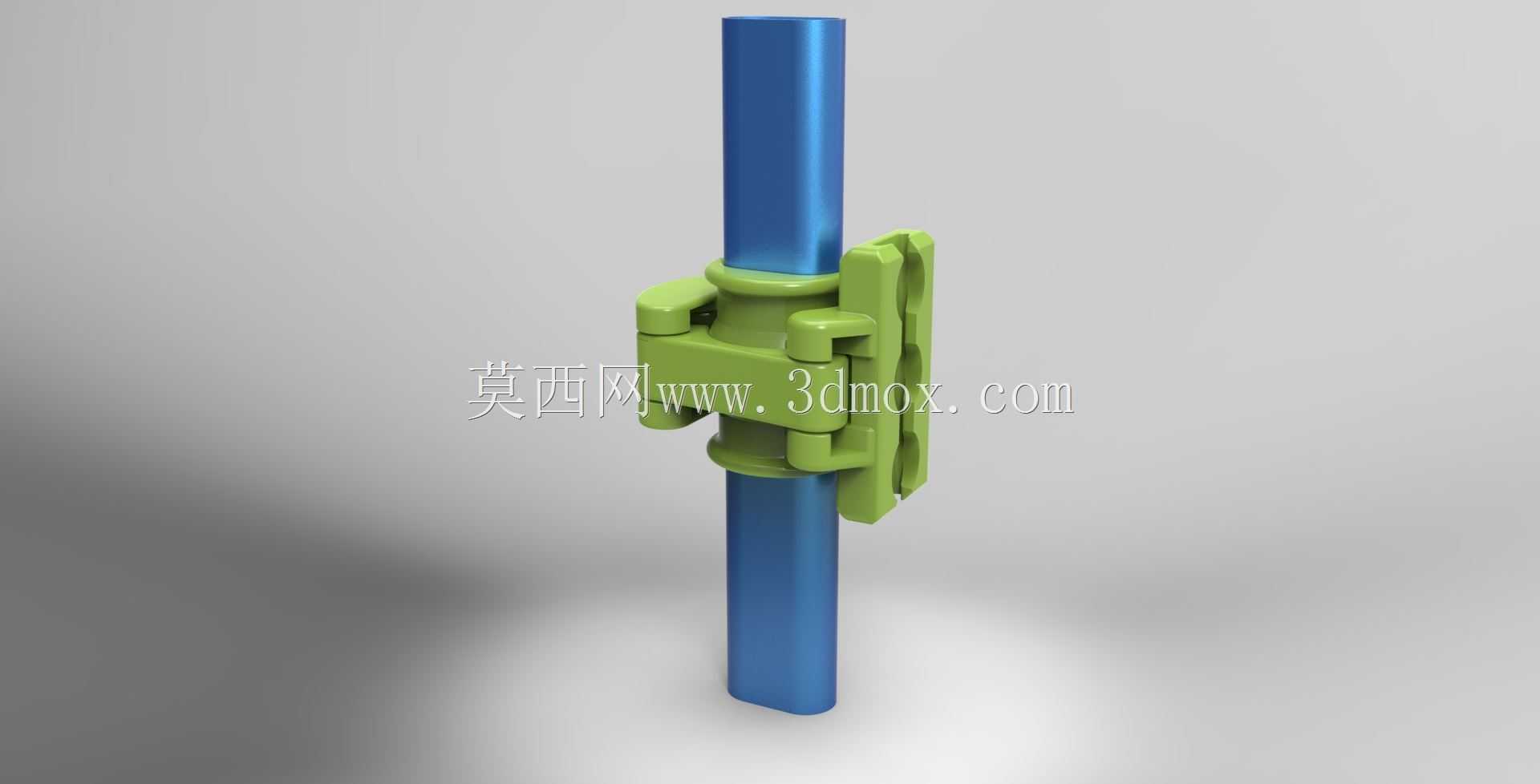

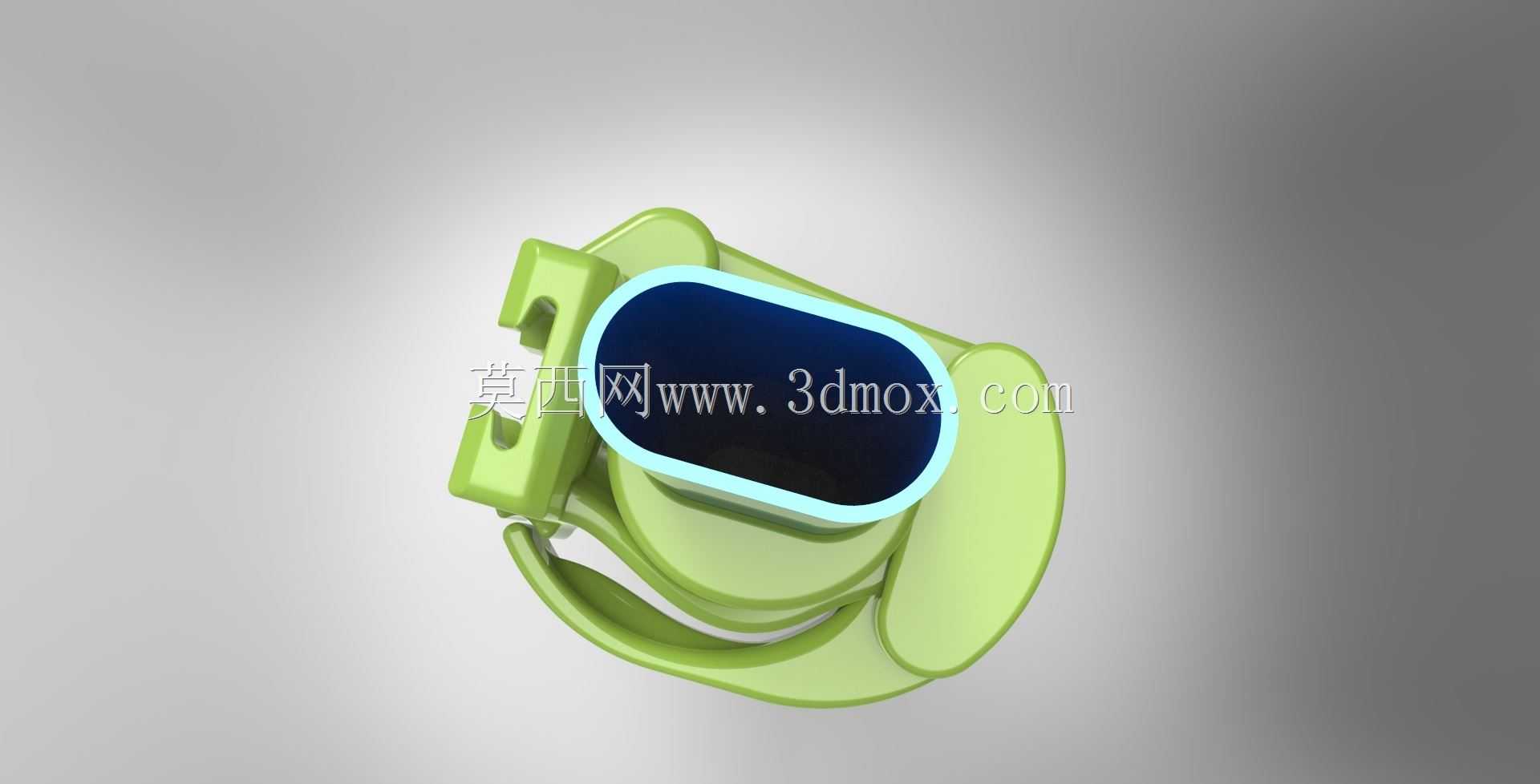

从安装边界来看，这款夹持结构适配标准直径的圆形杆件，整体外轮廓紧凑，锁紧后突出杆体的厚度较小，不会占用过多安装空间，主体的安装侧预留了标准附件连接位，可直接对接扶手、挂载支架、定位挡块等多种外接配件，安装时无需对杆体做打孔、焊接等二次加工，不会破坏原有杆体的结构强度，可反复拆装使用，适配不同位置的安装需求。球面配合处做了限位防脱设计，即使在未锁紧状态下，夹持主体也不会从杆体上直接脱落，避免安装过程中零件掉落遗失，整体结构无零散小零件，装配后整体性强，适合在户外、高空等操作空间受限的场景下使用。
