FSAE赛车钢管式车架结构三维设计

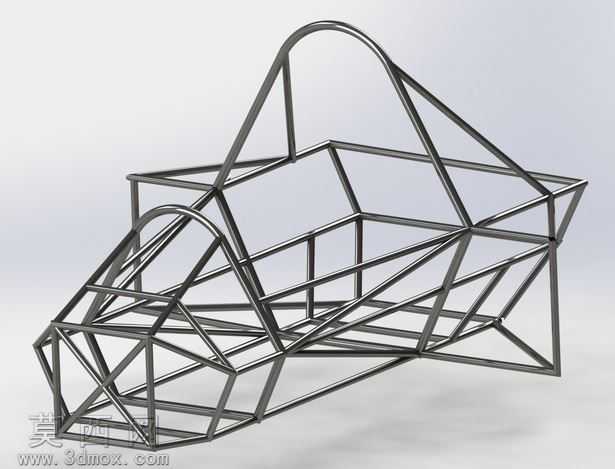

本作品为FSAE方程式赛车专用钢管桁架式车架三维模型，建模过程严格遵循大学生方程式赛车的赛事规则与设计规范，采用三维参数化建模方式完成整体结构搭建。建模阶段首先确定整车的硬点坐标，涵盖驾驶舱人机工程硬点、悬架安装定位点、动力系统安装点位、转向系统固定位置等核心基准，以基准点为核心搭建空间线框骨架，再基于线框生成对应规格的钢管实体特征，所有管材衔接处均做了贴合的相贯线处理，还原真实焊接加工的接口形态，保证结构的几何准确性。模型采用金属钢管材质进行渲染表现，通过调整材质的金属度、粗糙度参数，还原冷拔无缝钢管的哑光金属质感，搭配柔和的环境光影效果，清晰呈现车架的空间层次与结构细节，每一处管材的走向、交叉衔接关系都直观可见。结构设计上采用空间桁架受力体系，通过不同管径、壁厚的钢管排布，将车架划分为前舱碰撞吸能区、驾驶舱乘员保护区、后舱动力承载区、侧边防撞结构几个核心功能区域：前部结构预留了碰撞吸能结构的安装空间，管材排布采用渐进溃缩的导向设计，能够在正面碰撞时通过有序变形吸收冲击能量；驾驶舱区域按照赛事规则设置了足够的生存空间，防滚环结构采用大管径高强度钢管搭建，主防滚环、前防滚环、侧边防撞结构之间通过斜向支撑管形成稳定的三角受力结构，能够在侧翻、侧面碰撞时为乘员提供充足的防护；后舱区域针对发动机、差速器、后悬架的安装需求，设计了多点位的安装支座结构，管材排布兼顾承载刚度与轻量化需求，减少不必要的冗余结构。整体设计思路围绕赛事需求平衡刚度、强度与轻量化三者的关系，通过拓扑优化思路调整斜撑管的排布角度，在保证车架整体扭转刚度、弯曲刚度满足赛事动态行驶需求的前提下，尽可能降低车架整体重量，同时预留了各系统的安装与维护操作空间，兼顾了加工工艺性，所有管材的弯折角度、衔接位置都符合常规弯管、焊接加工的工艺要求，避免出现加工难度过高的异形结构，可直接用于后续的工程分析、样件制作与赛事整车搭建参考。
