钢管桁架式赛车底盘结构设计

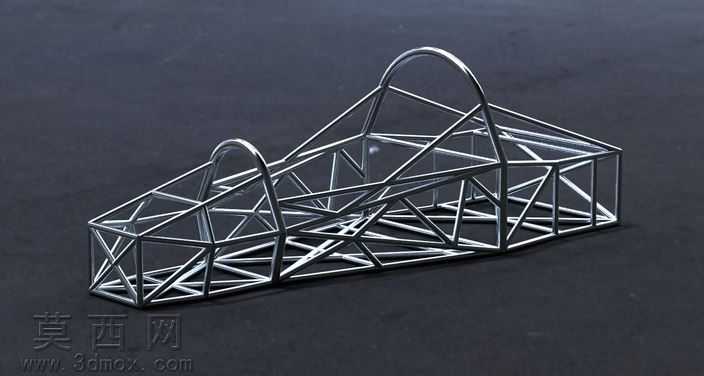

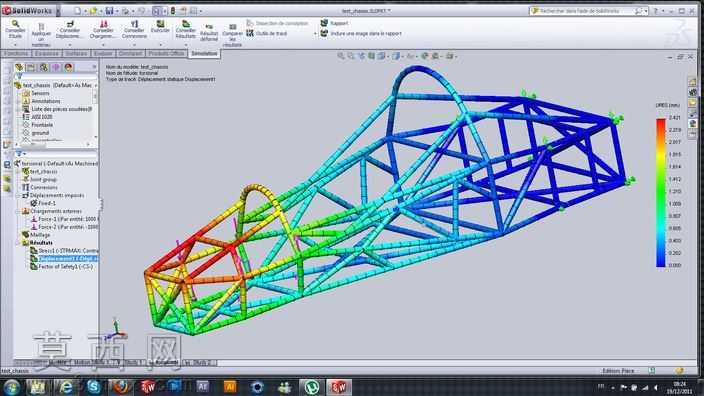

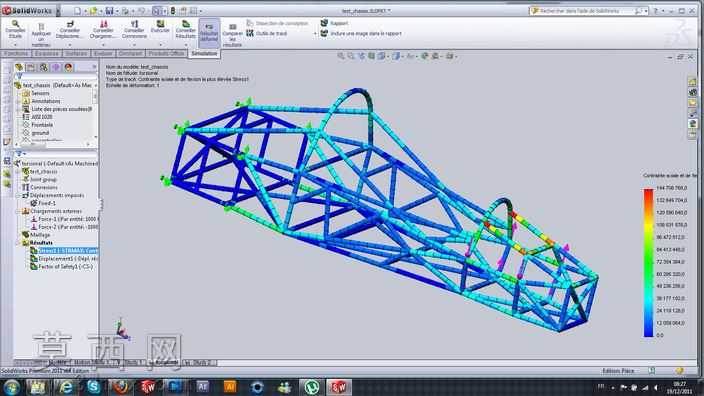

本作品为钢管桁架式赛车底盘三维设计模型，整体采用空间管桁架结构形式完成主体承载框架的搭建，建模过程中以参数化公式驱动各杆件的空间定位与长度参数，可通过修改核心公式参数快速调整底盘的轴距、轮距、座舱空间以及主环、前环的高度与倾斜角度，大幅提升设计迭代效率。建模阶段首先确定底盘的整体硬点坐标，包括前后悬架安装点、动力总成固定点、驾驶舱人机硬点、防滚环定位点，基于硬点搭建主受力杆件的空间路径，所有管件均采用圆形截面管材，通过布尔运算完成杆件交接处的衔接处理，保证各连接节点的结构连续性，避免应力集中问题。结构设计上遵循赛车底盘的受力传递逻辑，前部设置倾斜的防撞吸能杆件区域，中部座舱区域通过交叉斜撑形成稳定的三角形受力单元，既保证座舱区域的结构刚度，也为驾驶员留出充足的操作空间，后部动力舱区域通过纵梁与横向连接杆件形成承载框架，可适配不同规格的动力总成与后悬架安装需求。渲染阶段采用金属镀铬材质模拟钢管的金属质感，搭配深色哑光背景突出桁架结构的空间线条感，通过多角度光影调整清晰展现各杆件的空间位置与连接关系，直观呈现底盘的整体结构形态。该桁架式底盘相比一体式冲压底盘具备更高的比强度，管件规格可根据不同区域的受力需求灵活调整，在保证整体扭转刚度、弯曲刚度满足赛事要求的前提下，尽可能降低底盘整体自重，适用于大学生方程式赛车、自制改装赛车等场景的底盘设计参考，参数化的建模方式也方便使用者根据自身的设计需求快速调整底盘尺寸，完成个性化的结构适配。
