方程式赛车钢管式底盘车架结构设计

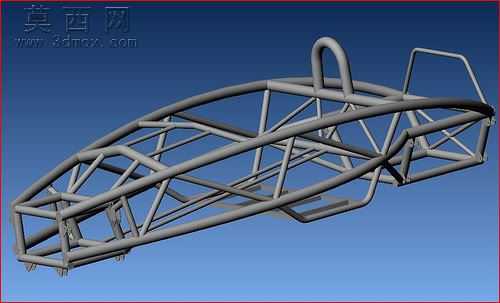

本作品为方程式赛车的钢管桁架式底盘车架三维设计，采用三维建模软件完成全参数化结构搭建，整体为空间管桁架承载结构，是方程式赛车的核心承载基体，承担着安装动力总成、悬架系统、转向机构、制动系统以及承载车手、传递整车行驶载荷的核心作用。建模过程中首先依据方程式赛车的总体布置要求，确定了车架的整体轴距、轮距、驾驶舱空间、动力舱安装边界等核心尺寸参数，选用标准规格的焊接钢管作为车架的基础构建材料，通过空间线条搭建出车架的主环、前环、侧边防撞结构、前后悬架安装硬点、发动机安装支点等核心结构的位置框架，再通过扫掠特征生成每一段钢管的实体结构，精准还原了mig焊接工艺下的钢管连接结构，所有钢管的交接位置都做了适配焊接工艺的切口处理，保证实际生产中管材可以紧密贴合，满足焊接强度要求。材质设定上，车架主体钢管选用赛车领域常用的铬钼钢材质，渲染时还原了金属管材的哑光金属质感，清晰呈现出每一段管材的空间走向与连接关系。结构设计上，该车架采用三角形桁架稳定结构，在保证整体抗扭刚度、抗弯强度满足赛车高速行驶、激烈过弯的载荷要求的前提下，尽可能优化管材排布，去除冗余结构，实现车架的轻量化设计；前舱预留了前悬架、转向机、前防撞结构的安装空间，中部驾驶舱按照人机工程要求预留了车手乘坐、方向盘、踏板组的安装位置，设置了符合安全规范的头部防滚环结构，后舱匹配动力总成的安装尺寸，预留了发动机、后悬架、传动系统的安装硬点，侧边防撞结构采用多层斜向支撑排布，满足侧面碰撞的安全防护要求。整体建模过程严格遵循赛车底盘的设计逻辑，所有硬点位置都经过反复校核，保证各系统安装位置不存在干涉，结构强度满足赛事安全规范，既可以作为方程式赛车设计的参考模型，也可用于赛车底盘结构的教学演示，帮助理解空间桁架式车架的受力逻辑与设计要点。
