铝型材框架CoreXY结构桌面级3D打印设备

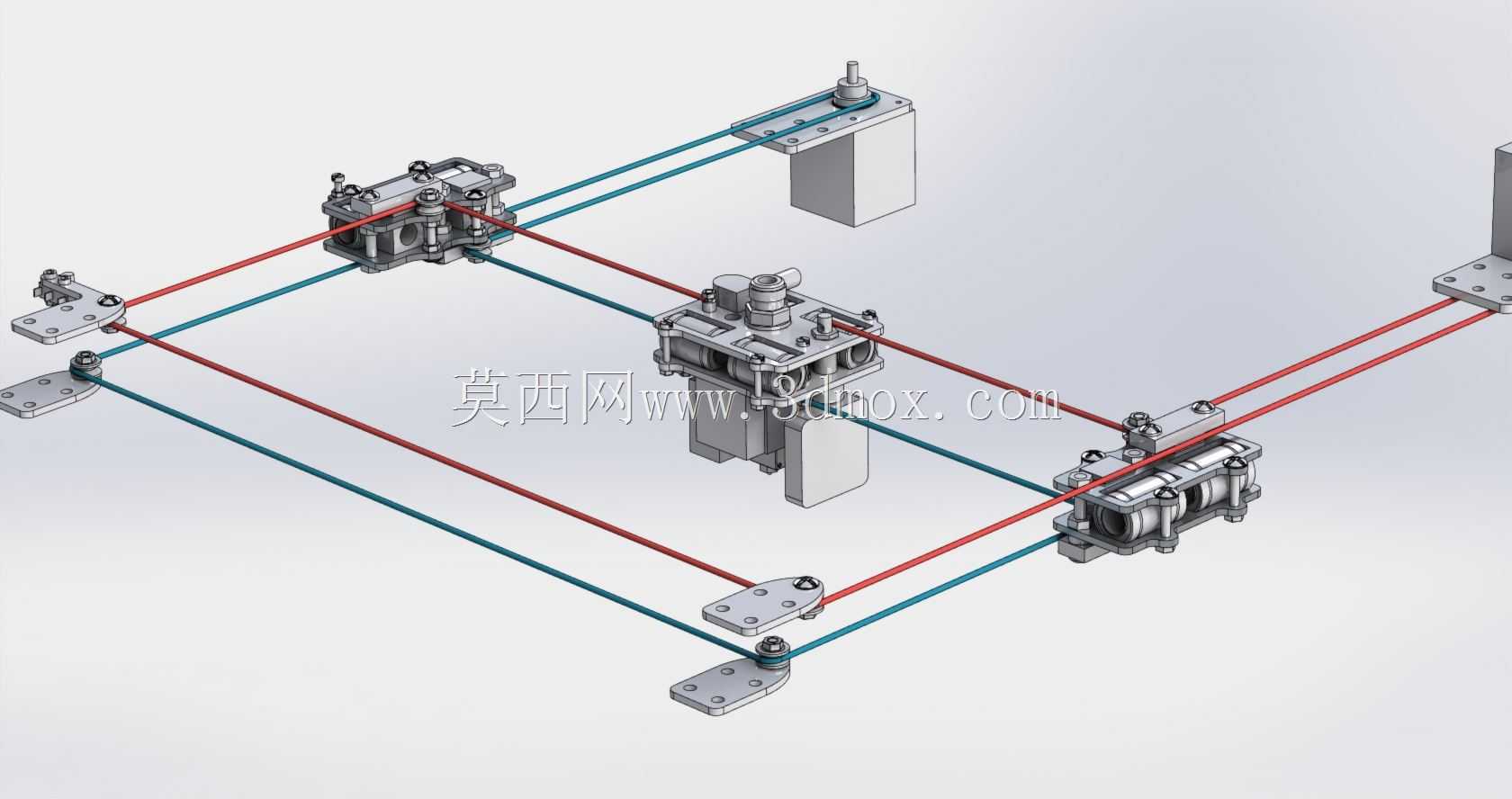

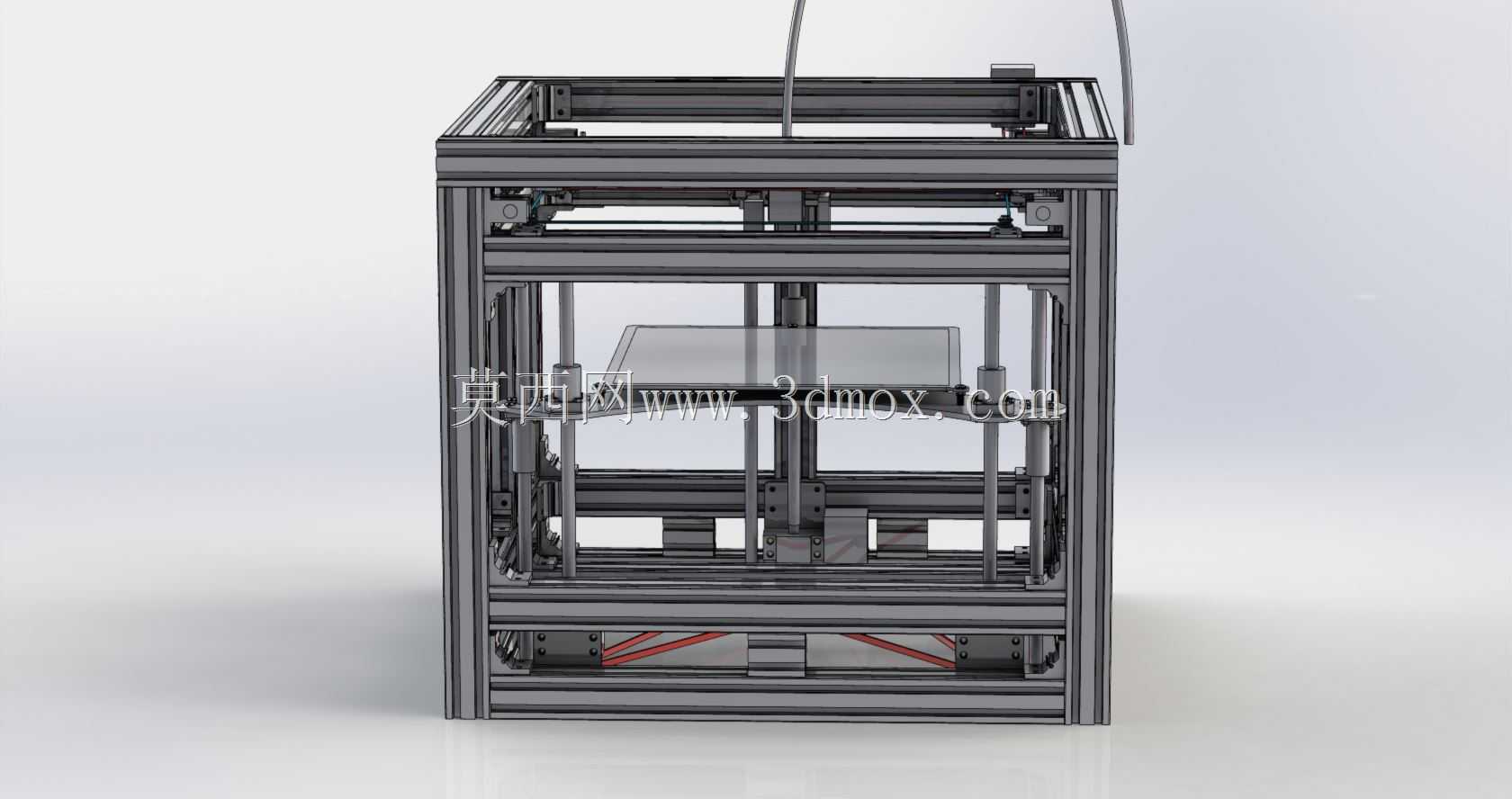

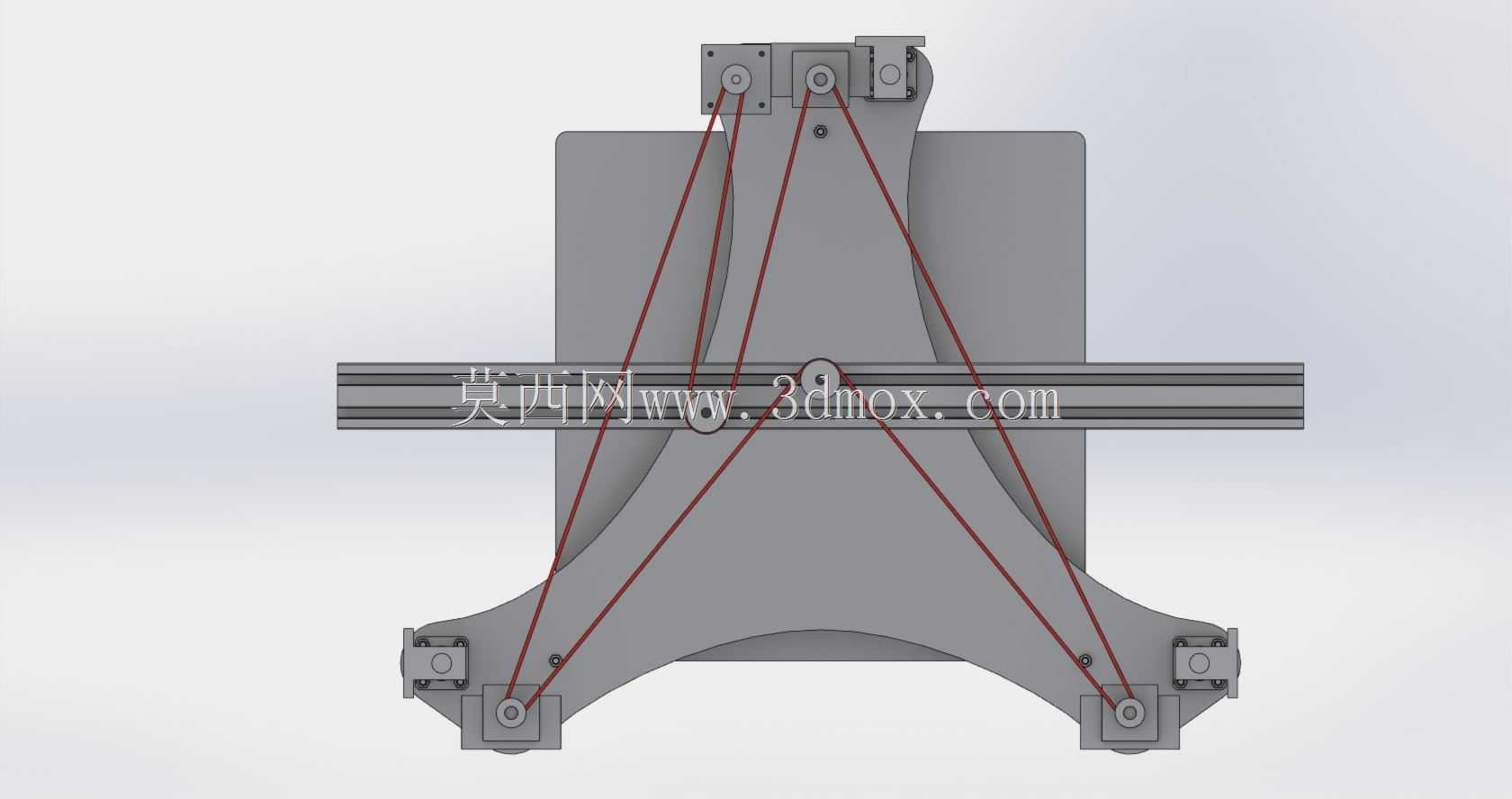

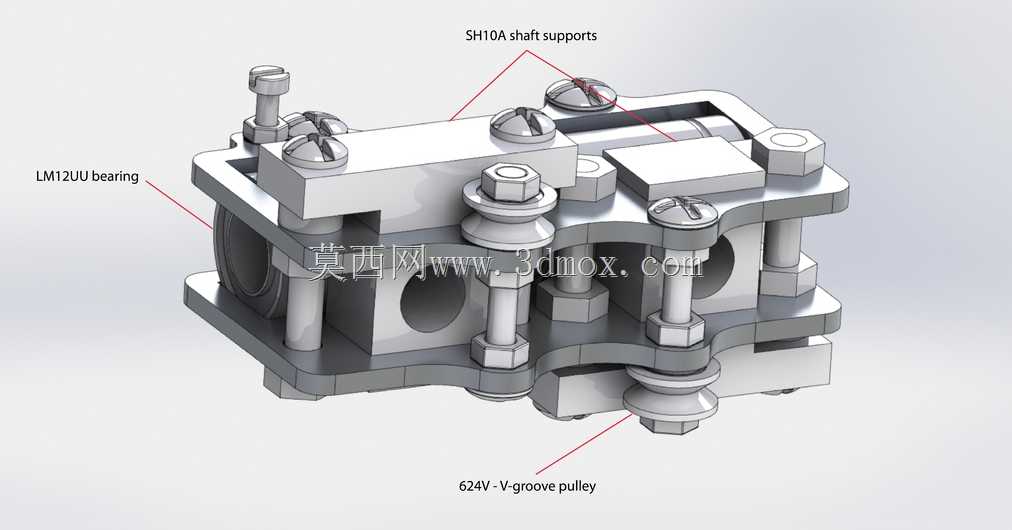

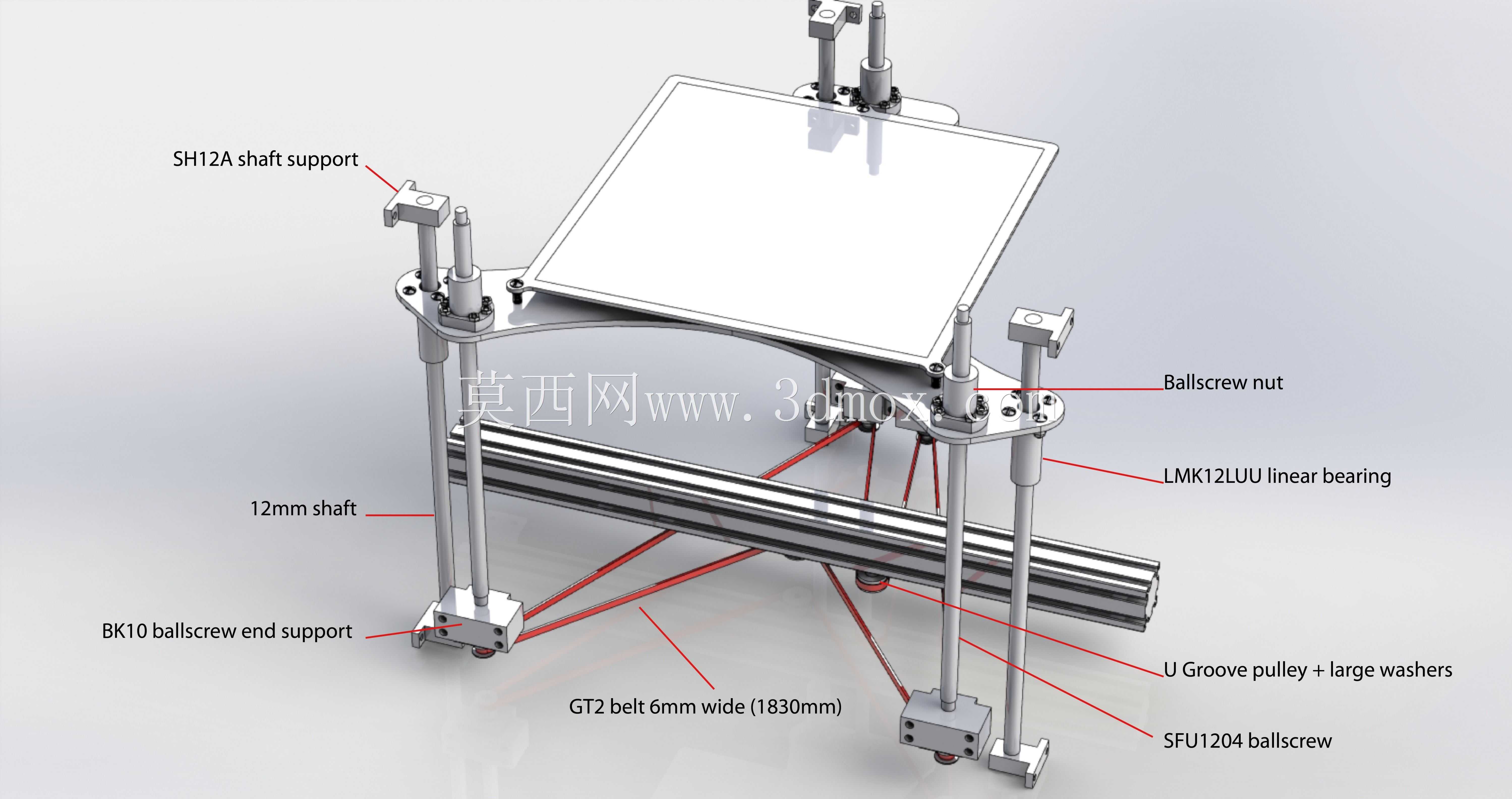

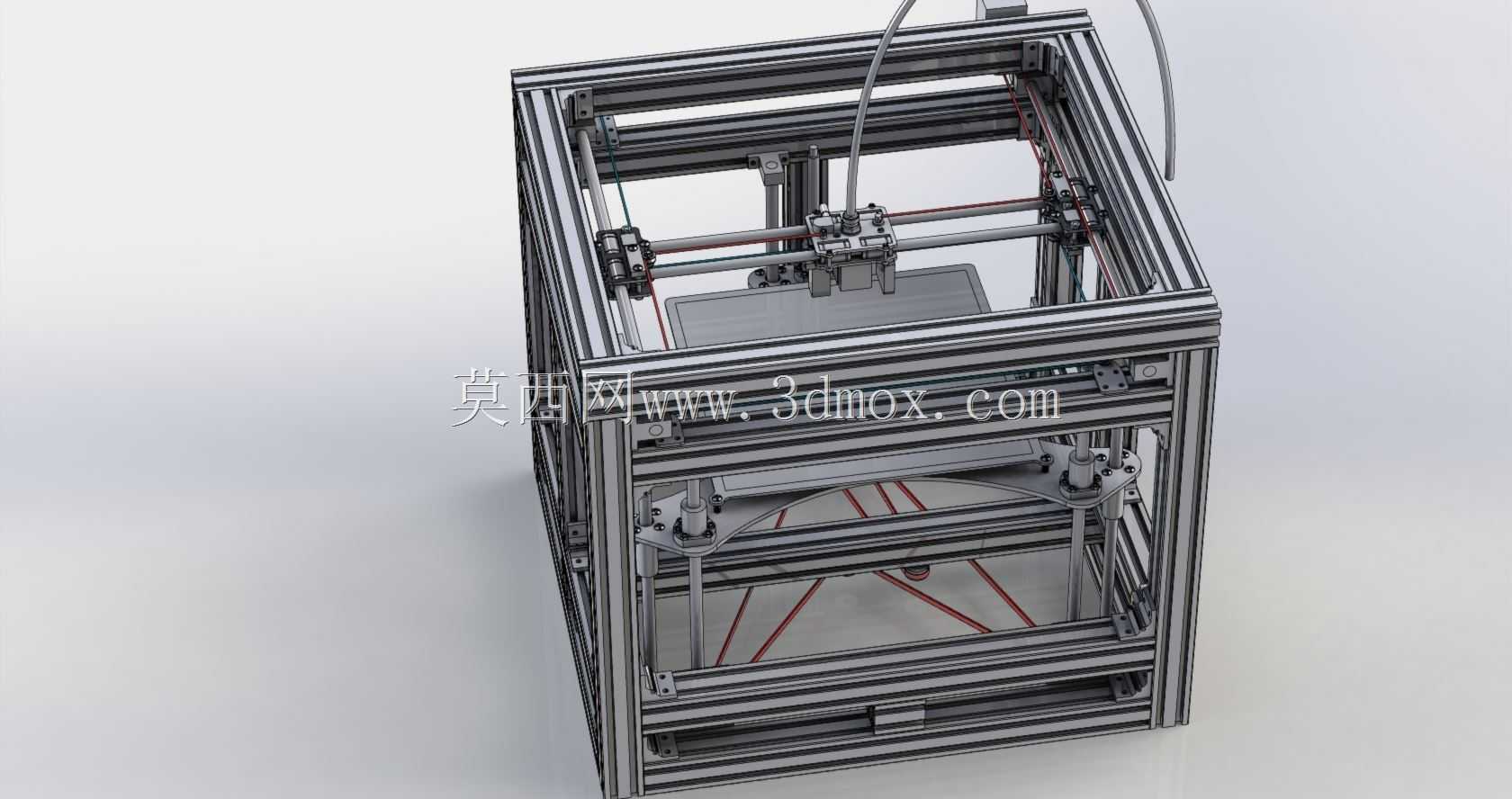

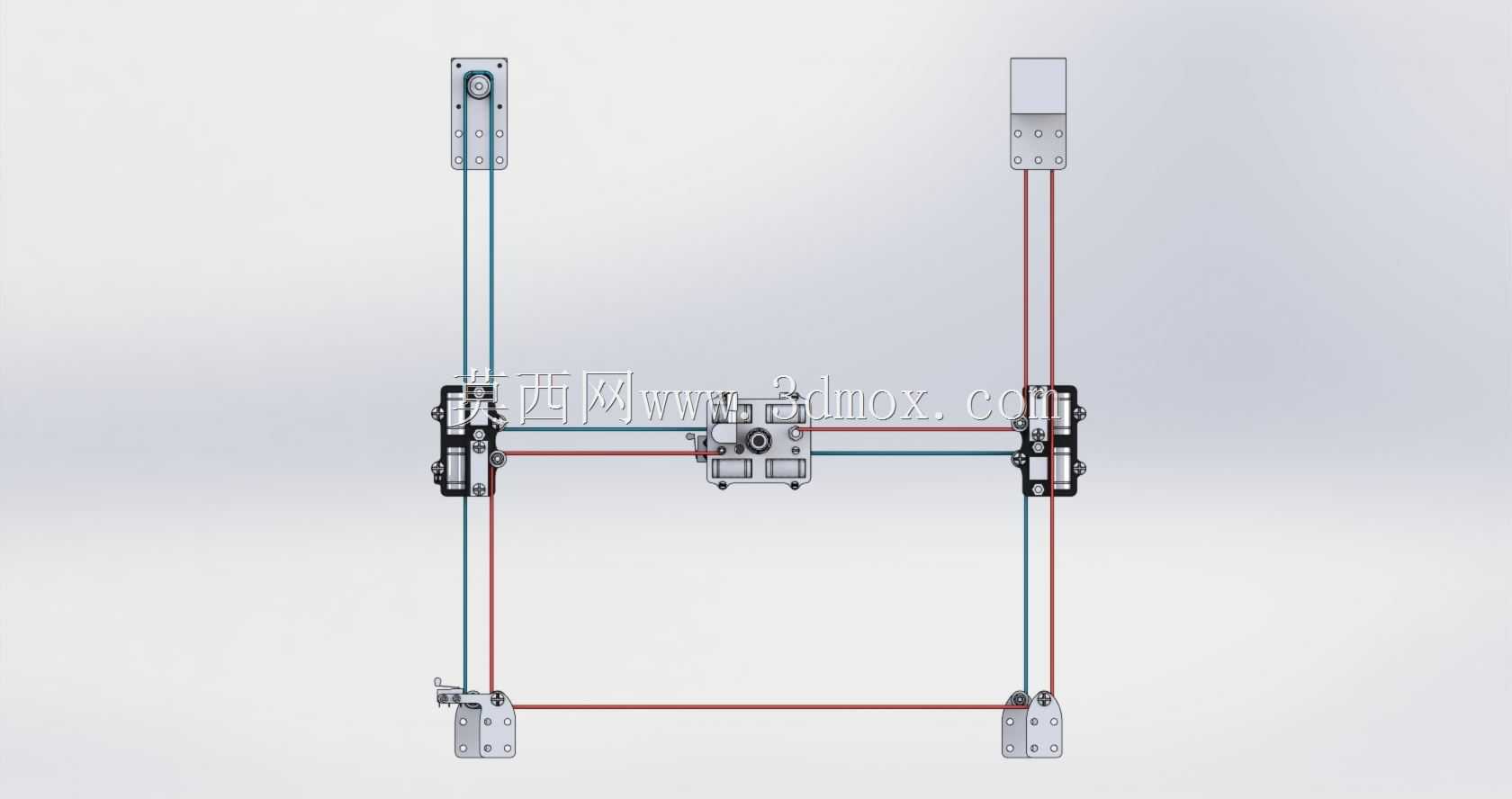

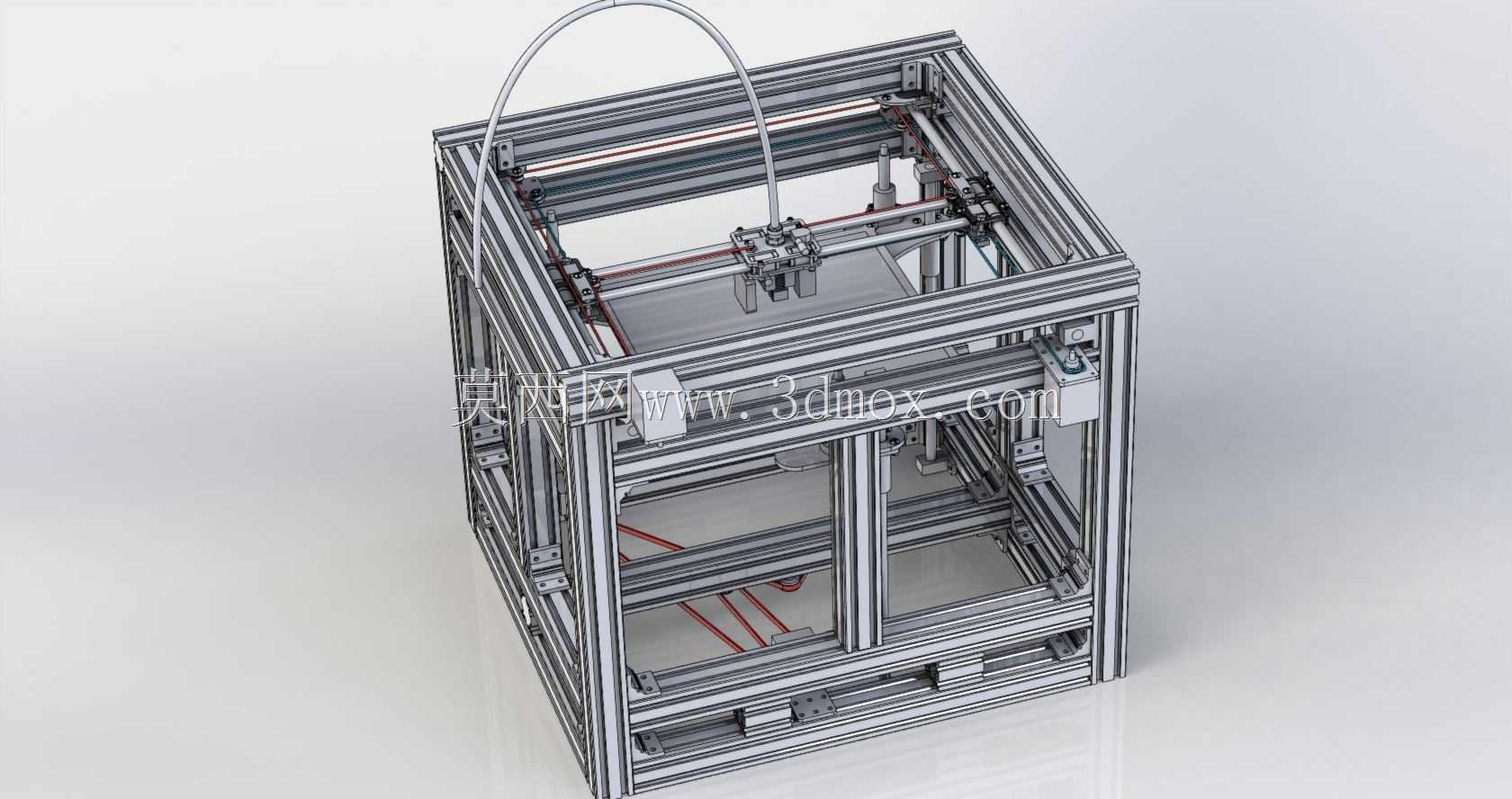

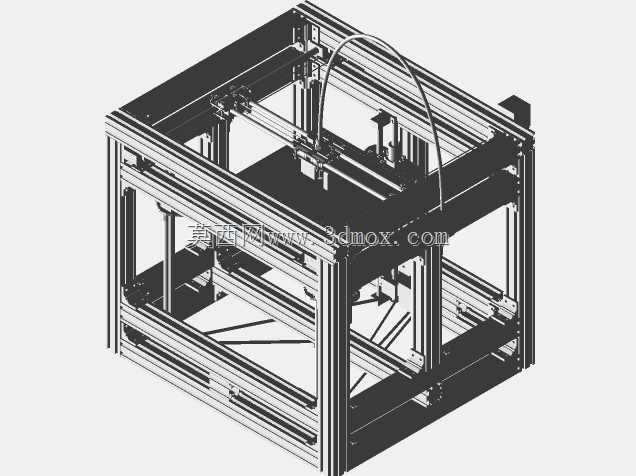

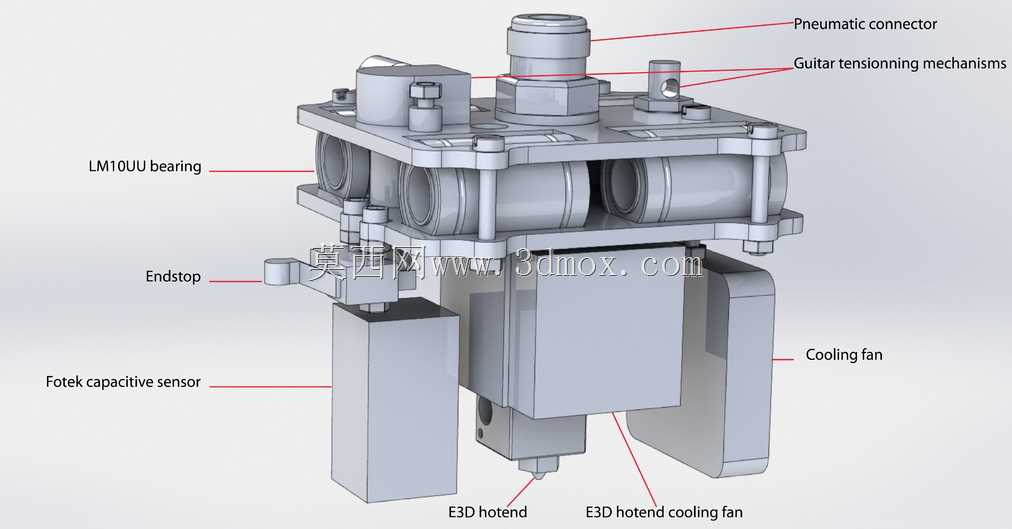

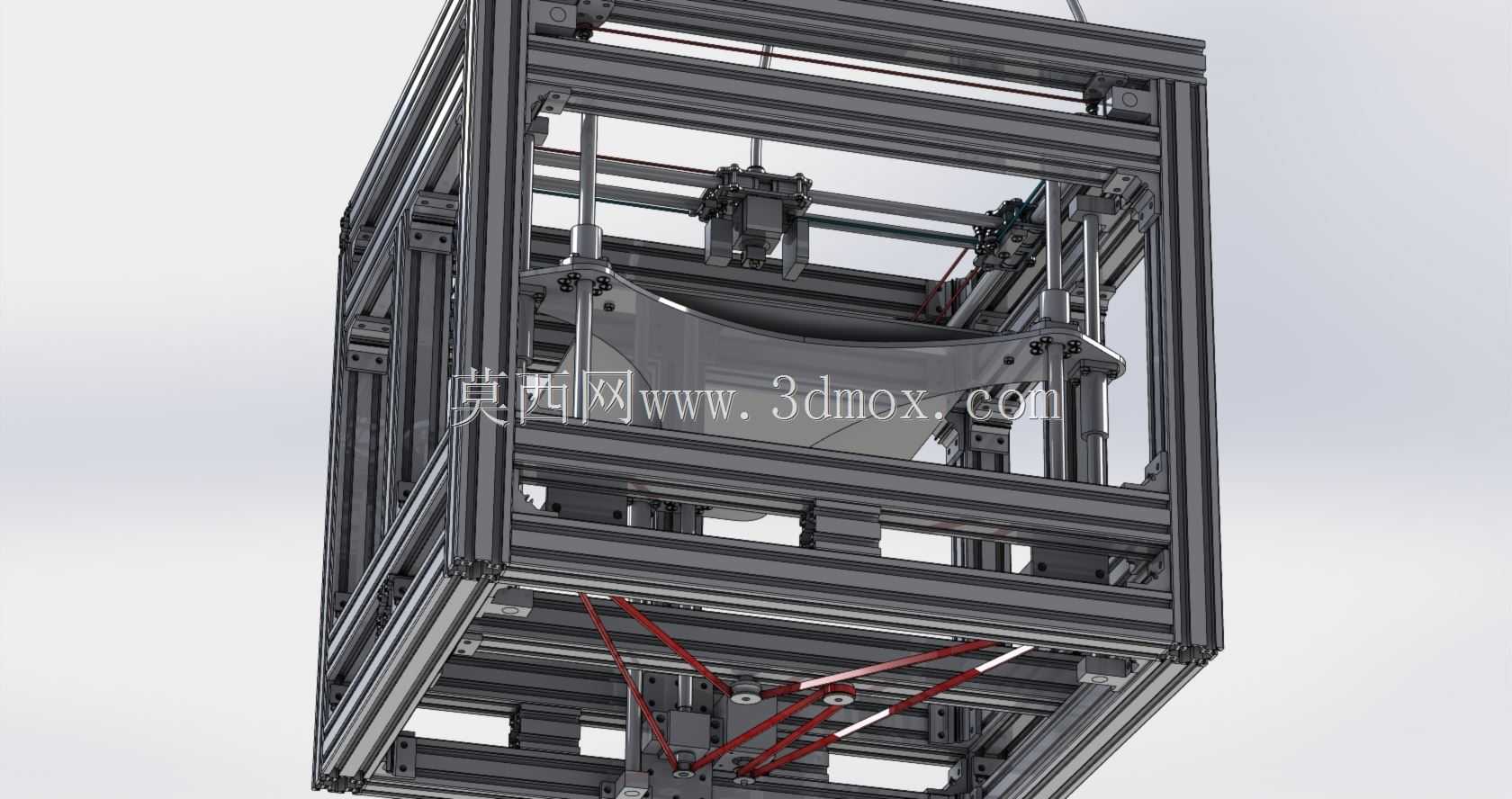

这款CoreXY结构的桌面级3D打印设备，主要面向个人创客空间、小型工作室、高校创新实验室以及手板打样场景，可满足小尺寸定制零件、创意模型、功能验证样件的熔融沉积成型加工需求，能够覆盖PLA、ABS、PETG等多种常见热塑性耗材的打印作业，为用户提供低成本、高精度的小批量定制化制造能力，无需依赖外部加工供应链即可快速完成设计迭代的实物验证。设备整体采用工业铝型材搭建笼式框架结构，这种框架设计具备极高的装配灵活性与结构刚性，型材槽位可灵活拓展各类辅助配件，同时框架的对称式受力结构能够有效抵消运动过程中产生的振动，提升高速打印状态下的成型稳定性。设备成型空间可达300x300x280mm，能够满足绝大多数桌面级应用场景的零件尺寸需求，整机外部安装边界尺寸约为58x51x51cm，占用桌面空间较小，可轻松放置在常规工作台面上使用，无需额外预留过大的操作与安装空间。Z轴传动采用SFU1204滚珠丝杠搭配直线轴承的传动方案，相比传统T型丝杠传动，滚珠丝杠具备更高的传动效率与更低的运行间隙，能够有效提升Z轴的定位精度与运行平稳性，减少层纹误差，提升打印件的表面质量；X、Y轴采用CoreXY经典的同步带交叉传动结构，配合10mm导程的传动参数与吉它式张紧机构，可实现高速运动下的精准定位，同时张紧机构可快速调整同步带预紧力，长期使用后无需复杂拆解即可完成维护调试，降低设备的日常维护门槛。设计过程中充分考虑零部件的采购与装配便利性，绝大多数标准传动件、结构件均可通过常规工业零部件渠道采购，部分定制化安装板件可通过激光切割工艺快速加工，装配逻辑清晰，电缆走线路径经过预先规划验证，装配过程中无需反复调整走线位置，可大幅降低整机的装配难度，即使是具备基础机械装配能力的用户也可完成整机组装调试。设备的打印平台采用水平安装结构，框架底部设置有加强支撑结构，可避免长期使用后框架变形导致的平台水平偏移，运动部件均布置在框架内部，可减少外部环境对打印过程的干扰，同时降低运动部件外露带来的安全隐患。
