铝型材框架CoreXY结构桌面级3D打印设备

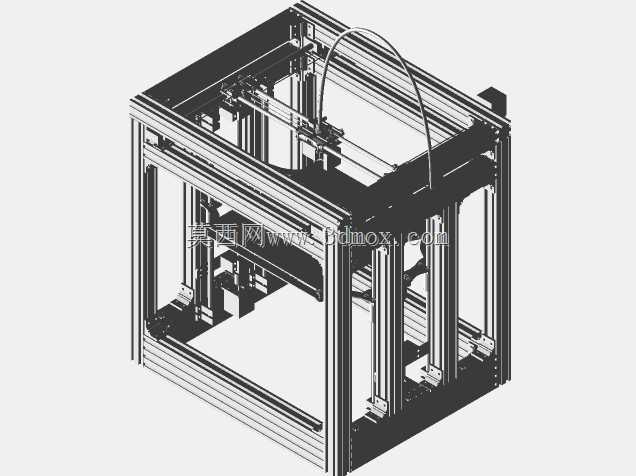

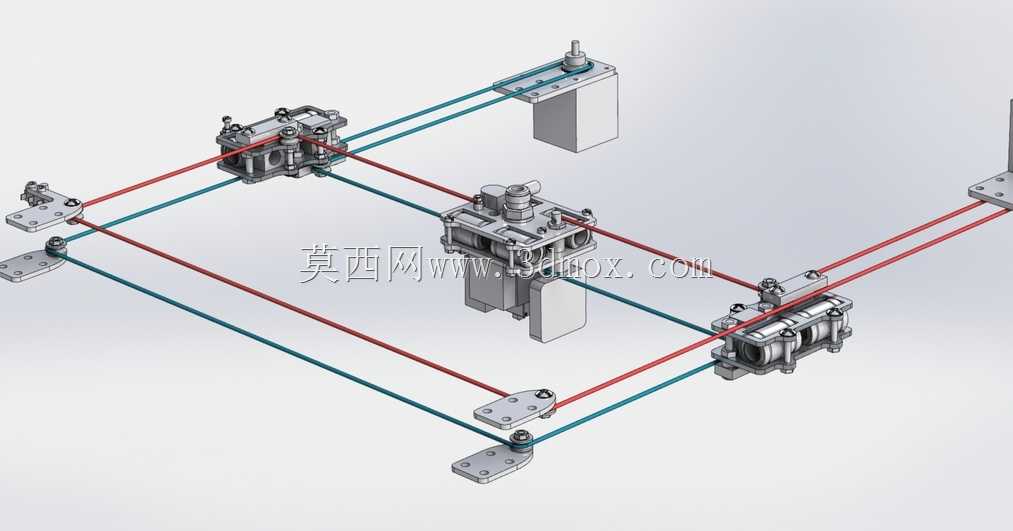

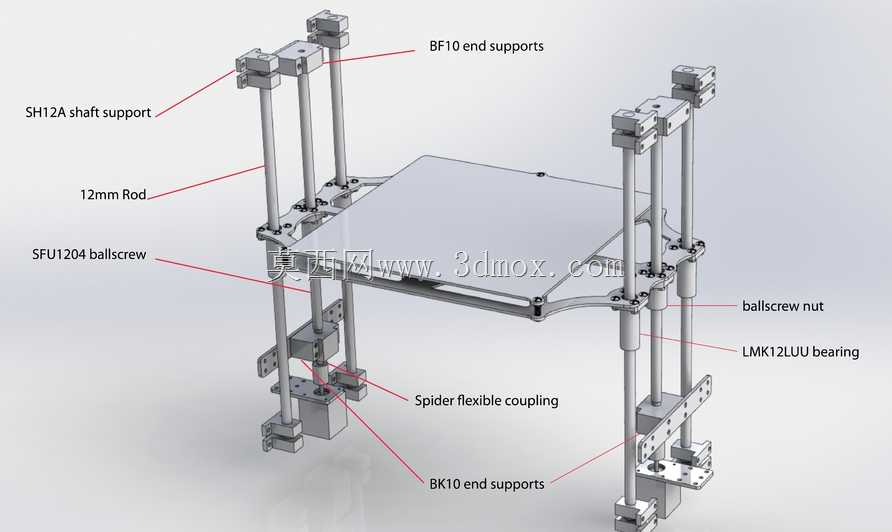

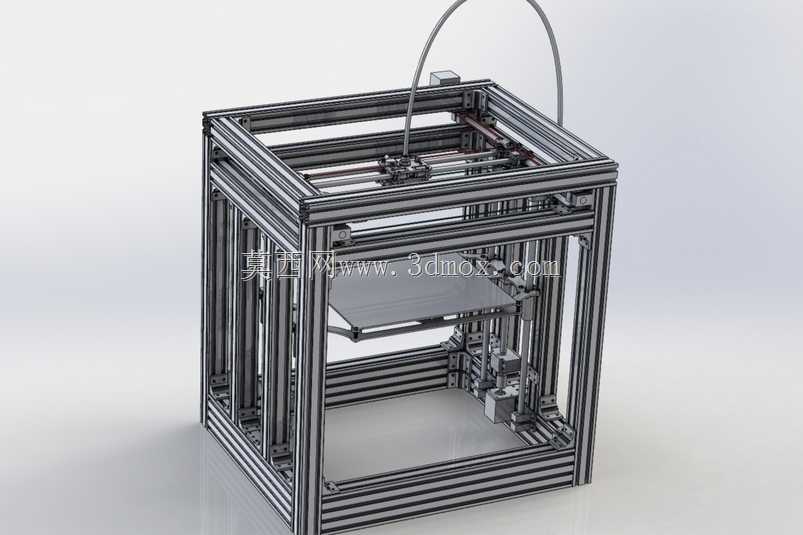

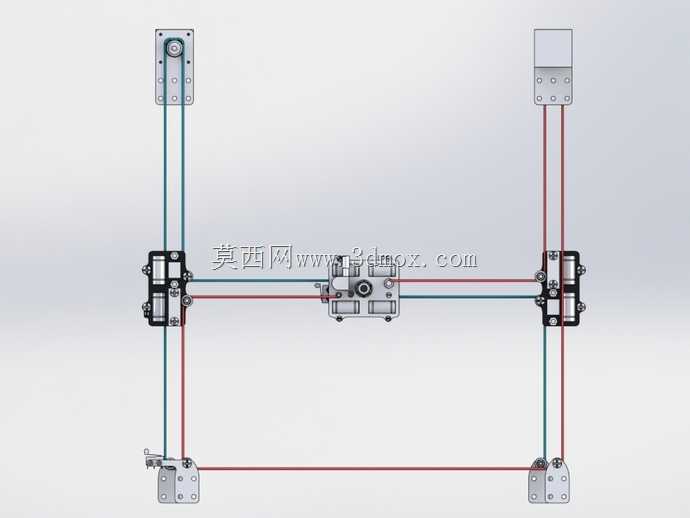

这款CoreXY结构的桌面级3D打印设备，主要面向个人创客、小型工作室、校园创新实验室等场景使用，可满足定制化零件打样、创意手办制作、教学实训演示、小批量功能件试制等多元需求，能够将三维数字模型直接转化为实体塑件，省去传统机加工的复杂工序，降低小尺寸零件的制作门槛与周期成本。设备整体采用工业铝型材搭建框架结构，型材本身自带的标准槽道可灵活调整各部件安装位置，既保证了整体机架的结构刚性，减少高速运动过程中的框架形变，也为后续的功能拓展、结构改装预留了充足的安装空间，使用者可根据自身需求加装 enclosure 保温罩、自动调平组件、耗材断料检测模块等拓展配件。在运动结构设计上，设备采用经典的CoreXY交叉传动布局，X、Y轴的运动通过两组同步带协同驱动实现，相比传统的十字轴运动结构，大幅降低了运动端的负载重量，能够实现更快的空移速度与更高的打印精度，有效减少运动惯性带来的打印层纹、错位等问题；Z轴采用精密滚珠丝杠传动方案，配合直线导轨导向，可保证平台升降过程的平稳性，避免层厚不均、平台晃动等影响打印质量的问题。设备的成型空间可达300×300×280mm，能够覆盖绝大多数桌面级打印场景的尺寸需求，可一次性打印较大尺寸的创意作品或工业样件，设备整体外轮廓尺寸为58×51×51cm，占用桌面空间较小，可放置在普通工作台、书桌等平面上使用，无需专门的大型设备安置空间。设备的走线设计充分考虑了运动干涉问题，所有线缆均采用拖链或导向结构约束，配合同步带张紧机构，可避免长期运动过程中线缆磨损、皮带松弛导致的精度下降问题；大部分标准零部件均可通过常规工业配件渠道采购，部分定制切割的铝型材、钣金件可直接按照加工图纸外协制作，整体装配逻辑清晰，既适合个人爱好者自行组装调试，也可作为机械结构教学的实操案例，帮助学习者理解笛卡尔坐标系运动控制、传动部件选型、框架刚性设计等机械设计相关知识。在实际使用过程中，该结构的设备可适配PLA、ABS、PETG等多种常见3D打印耗材，配合合理的参数调试，可打印出表面质量良好、尺寸精度稳定的实体零件，满足从创意验证到功能件测试的不同使用需求。
