100kg量程平行梁式称重传感结构

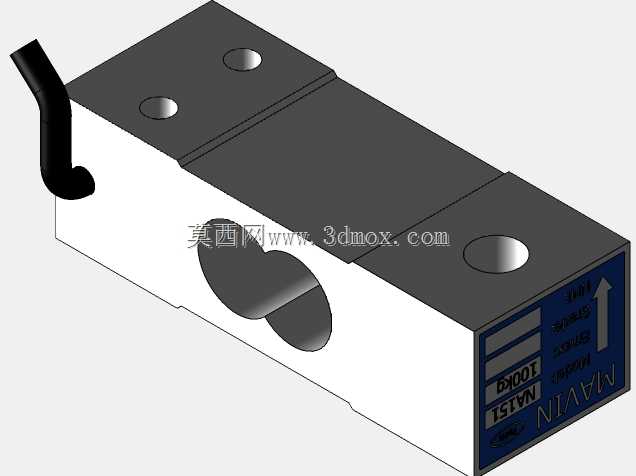

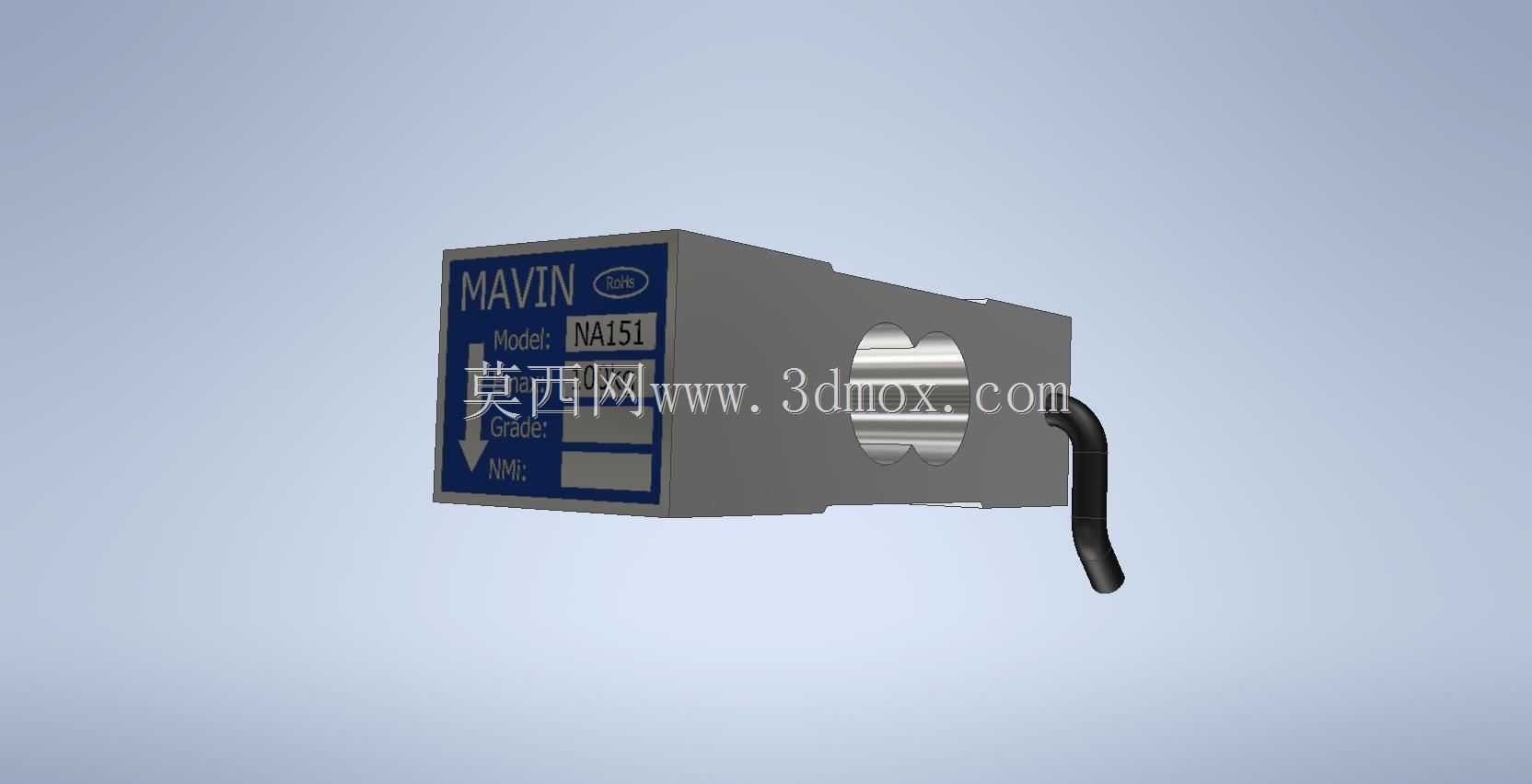

这款平行梁式称重传感结构，是面向中小量程静态、准静态载荷计量场景设计的核心力值检测部件，额定载荷覆盖100kg计量区间，广泛适配商用电子台秤、小型定量包装设备、仓储分拣工位称重模块、实验室小型物料检测平台、自助售货机货道称重检测单元等场景，是小量程称重计量系统里的核心力电转换部件。从功能特性来看，该结构采用平行梁弹性体设计思路，当载荷垂直作用于梁体受力端时，弹性体产生可控的微应变，粘贴在梁体应变区的应变片可将物理形变转化为线性电信号输出，具备抗偏载能力强、线性度优、蠕变小、响应速度快的特点，能够稳定输出与载荷重量成正比的检测信号，适配常规的称重变送电路即可完成重量数值的采集与转换。在设计思路上，整体采用长方体一体化弹性体构型，主体分为固定安装段与受力承载段两个功能区域，固定段设置两个同轴安装孔，用于将传感器本体锁紧固定在设备安装基座上，保证受力时本体无位移、无窜动；受力承载段设置单组安装孔位，用于连接承载托盘、受力支架等载荷承接部件，载荷传递路径直接，避免额外结构带来的力值损耗与检测误差。弹性体中部开设对称的应力集中孔型，既能够引导应变集中在预设的应变片粘贴区域，提升检测灵敏度，又能保证梁体整体结构强度，避免过载时发生不可逆塑性形变，同时侧面预留的标识区域可清晰标注量程、型号、受力方向等关键信息，安装时可快速确认受力朝向，避免装反导致的检测失效。从安装边界来看，整体外形为规整长方体结构，安装孔位采用标准孔距设计，可直接适配市面常规小量程称重设备的安装工位，无需额外定制转接支架；出线端采用侧向出线设计，线缆走向避开承载部件运动路径，不会被载荷挤压或磨损，安装时仅需保证固定端与受力端的安装面平面度公差在合理区间，锁紧固定螺栓后即可完成机械安装，后续配合校准流程即可投入使用。该结构在设计时充分考虑了工业现场的使用需求，整体结构紧凑，安装占用空间小，无需复杂的调试流程，既可以单只使用适配单点称重场景，也可以多只组合搭配，适配更大台面的称重平台搭建，能够满足多数中小量程称重场景的使用需求。
