法兰式三轴多量程称重测力传感器结构

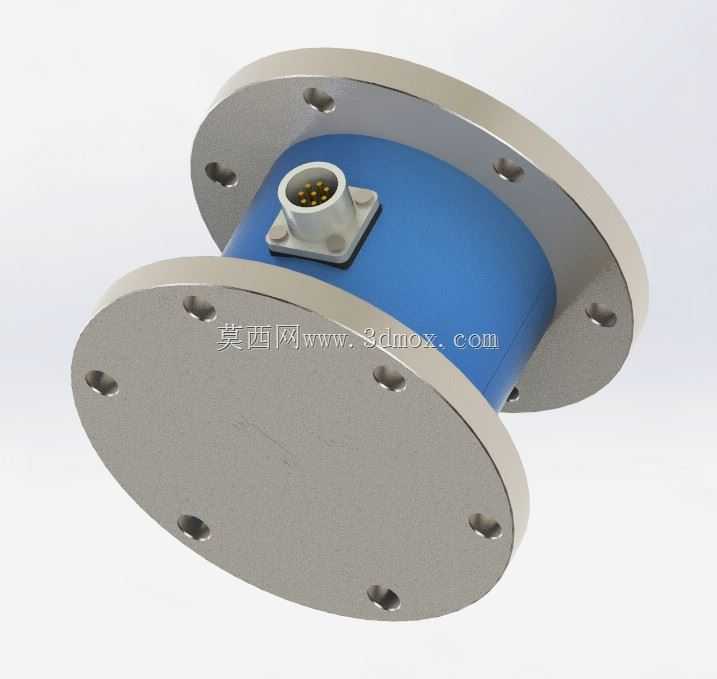

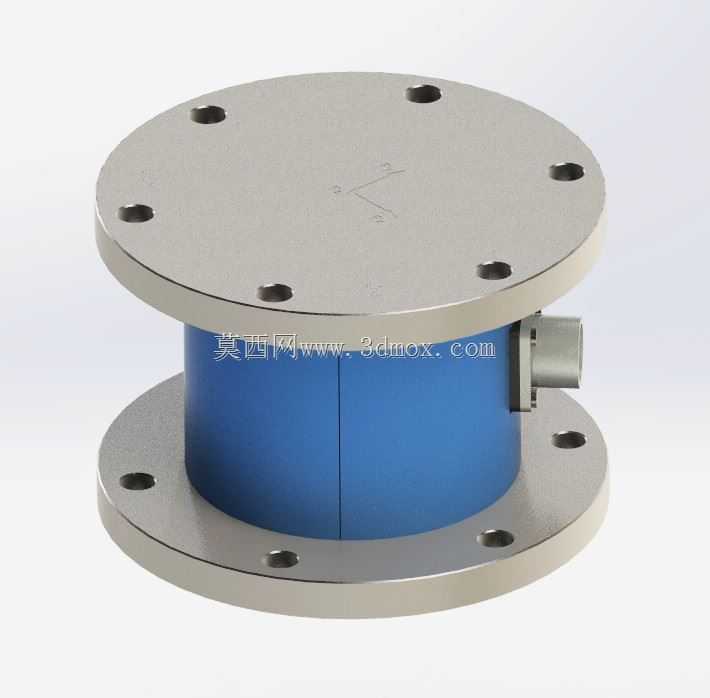

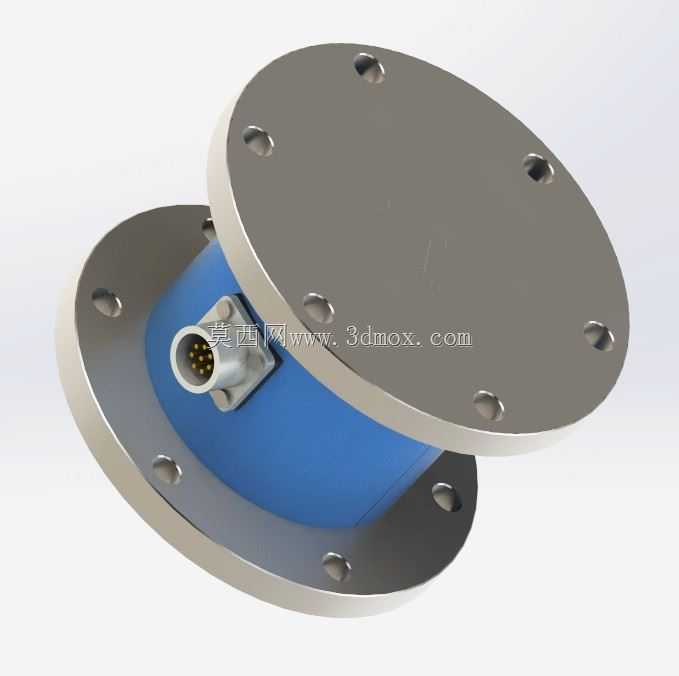

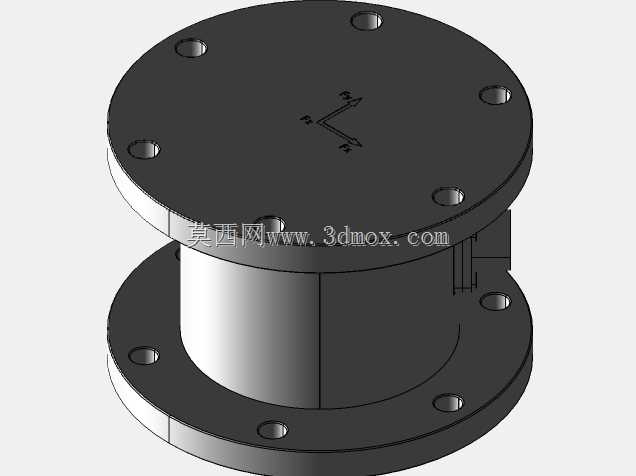

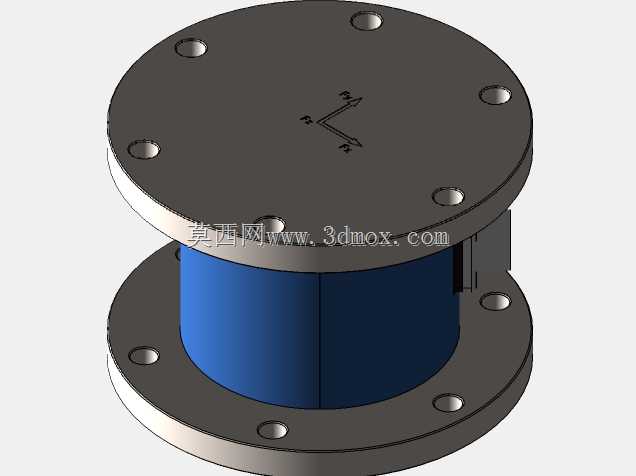

这款法兰式三轴称重测力结构，主要面向工业领域多向力值同步检测的应用场景，常见于自动化装配压装工位的力值闭环监控、工业机器人末端执行器的接触力反馈、重型设备载荷测试平台的多维度力值采集、航空航天部件力学性能试验台的载荷测量，以及智能仓储堆垛设备的载重偏载检测等场景，能够同时获取三个正交方向的力值数据，解决传统单轴传感器无法检测侧向分力、偏载力矩的痛点，为设备运行提供精准的力学数据支撑。从实际用途来看，该结构可覆盖50kg到500kg多量程段的测量需求，既可以完成垂直方向的重力载荷检测，也能精准捕捉水平两个方向的剪切力、侧向干扰力，帮助控制系统实时判断载荷分布状态，避免因偏载、侧向冲击造成的设备损坏或测量失准，在精密压装、力位混合控制、载荷标定等场景中，能够有效提升设备运行的稳定性与检测精度。在功能特性设计上，该结构采用上下双法兰的安装布局，中间弹性体区域做了差异化的刚度设计，垂直方向的弹性形变区与水平方向的应变区做了结构解耦，尽可能降低三个轴向上的力值串扰，保证每个通道的测量独立性；侧面预留的航插接口可直接连接信号传输线缆，适配工业现场常见的接线方式，外壳做了密封防护设计，能够适配车间内多粉尘、少量切削液飞溅的常规工业环境，弹性体采用高强度合金钢材，经过调质处理后具备良好的抗疲劳性能，可承受长期循环载荷作用而不产生塑性形变。从设计思路来看，整体采用柱式对称结构，上下法兰盘的安装孔采用圆周均布设计，能够适配不同规格的安装基座与被测载具，中间蓝色的防护壳体既可以保护内部的应变片与布线结构，也能起到一定的电磁屏蔽作用，降低工业现场电磁干扰对测量信号的影响；结构设计时充分考虑了安装便利性，上下法兰的安装孔位同轴度公差控制在较高精度范围内，安装时无需额外调整对中，即可保证力值传递路径与传感器测量轴线重合，减少安装带来的测量误差。在外形尺寸与安装边界上，上下法兰盘直径一致，圆周均布6个沉头安装孔，可适配M6-M8规格的紧固螺栓，整体高度控制在紧凑范围内，不会占用过多的安装空间，安装时需要保证上下安装面的平面度公差，避免安装面不平整造成的附加应力影响测量精度，法兰盘与中间弹性体的过渡区域做了圆角处理，减少应力集中问题，提升结构的抗过载能力，侧向可承受不超过额定量程120%的瞬时冲击载荷而不损坏，能够适配工业现场常见的载荷波动工况。
