西门子DSIII PA系列差压变送器结构设计

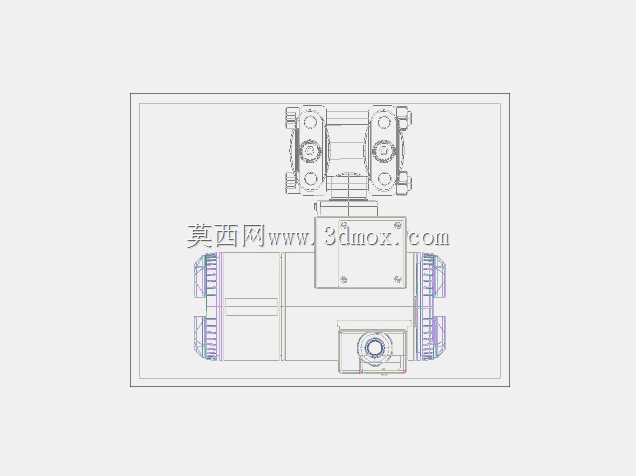

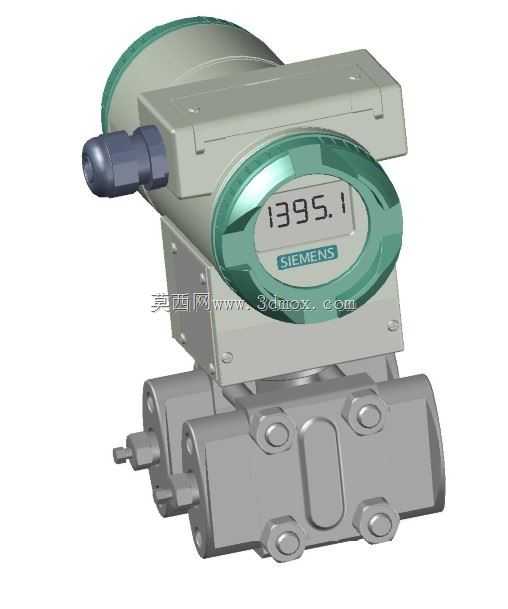

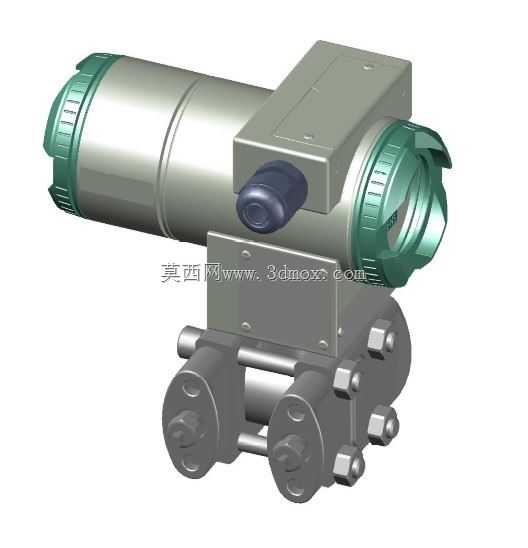

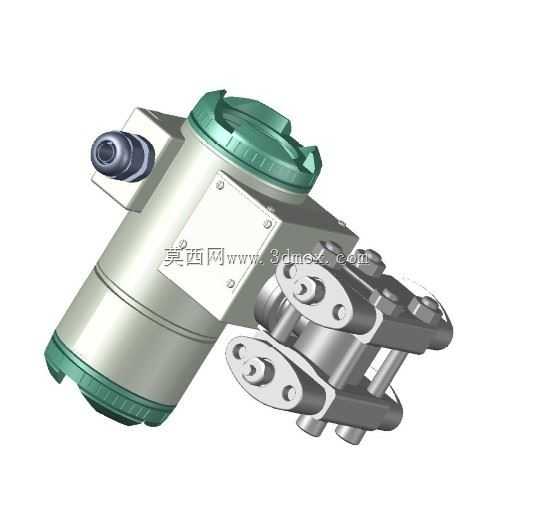

差压变送器作为工业过程检测领域的核心变送类仪表，广泛应用于石油炼化、化工生产、电力输配、市政水务、制药提纯等连续生产场景中，承担着管路差压检测、密闭容器液位换算、介质流量推导、管网泄漏监测等关键检测任务，是工业自动化控制系统获取现场压力参数的核心前端设备，其检测精度与运行稳定性直接决定整个过程控制系统的调节可靠性。本次呈现的西门子DS III PA系列差压变送器，在结构设计上充分兼顾工业现场复杂工况的使用需求，整体采用上下分体式模块化结构布局，上部为变送显示与电气接线腔体，下部为差压检测核心测量腔体，两部分通过高强度紧固螺栓实现刚性连接，连接面处设置耐腐密封结构，可有效阻隔现场粉尘、水汽、腐蚀性介质侵入设备内部，满足户外露天安装、高湿高腐工业厂区的长期运行防护要求。上部变送腔体采用圆弧过渡的方正壳体造型，正面配置圆形数显视窗，视窗外圈设置凸起的防护棱边，可避免现场安装运维过程中硬物磕碰刮花显示面板，视窗可清晰实时输出当前检测的差压数值，方便现场运维人员无需外接设备即可快速读取检测数据；腔体侧部设置格兰头式电气接线接口，可适配不同线径的工业屏蔽电缆，接线部位采用压紧式密封结构，兼顾线缆抗拉扯能力与腔体密封性能。下部测量腔体采用双侧对称引压结构设计，两侧设置标准规格的过程引压连接接口，可直接对接工业现场的引压管路，无需额外加工转换接头；腔体底部设置零点、量程校准操作端，运维人员可在不拆解设备的情况下完成现场参数校准操作，大幅降低现场运维的工作量。在安装边界设计上，该变送器整体结构紧凑，测量腔体背部预留标准支架安装孔位，可适配工业现场通用的仪表安装支架，既可以实现2英寸管道的抱装固定，也可以完成墙面、设备侧壁的平板式安装，安装过程中无需对设备结构进行二次加工；设备整体重量分布均衡，安装后不会因长期震动出现连接松动、引压接口偏移等问题，可适配有持续震动的泵组出口、压缩机管路等特殊安装点位。在功能设计层面，该变送器可将两侧检测到的压力差值转换为标准工业传输信号，配合PA总线协议可直接接入现场总线控制系统，实现检测数据的远距离稳定传输；设备核心检测部件采用隔离式膜片结构，可有效耐受被测介质的瞬时压力冲击，避免管路水锤现象造成检测部件损坏，同时膜片表面做特殊防腐处理，可适配弱腐蚀性气体、液体介质的检测需求，覆盖绝大多数常规工业过程检测场景。在外形细节处理上，所有外部棱角均做圆弧倒角处理，既可以避免安装过程中尖锐棱角划伤运维人员，也能减少现场粉尘在设备表面的积留，降低日常清洁维护的频次；壳体外部采用喷塑防腐涂层，可耐受工业现场常见的酸碱雾气腐蚀，长期使用不会出现涂层脱落、壳体锈蚀的问题，有效延长设备在复杂工况下的使用寿命。
