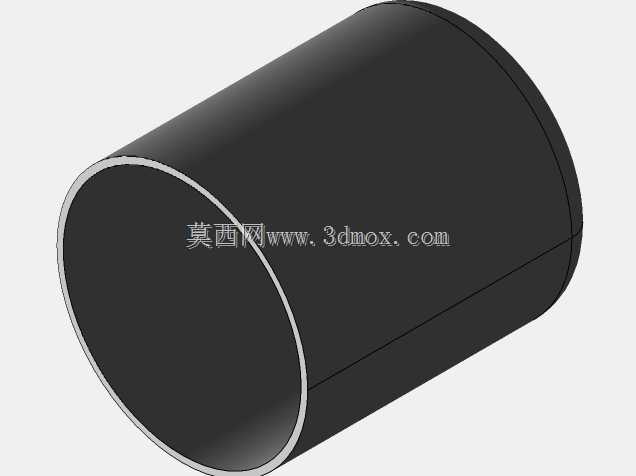

空心圆柱玻璃套筒结构设计

该玻璃套筒构件主要面向流体输送、光学观测、化工介质导流等工业场景设计，可作为透明管路段嵌入实验装置、化工小试设备、光学检测通路中，凭借玻璃材质的高透光特性，能够直观观测内部介质的流动状态、反应进程，同时具备光滑内壁不易挂料、化学性质稳定耐常规腐蚀的优势，适配低压常温的流体导通、观测防护类使用需求。从功能特性来看，该构件采用等径空心圆筒结构，两端为平整切口设计，可通过套接、卡箍压紧、粘接等方式与相邻管路或安装座实现密封连接，筒壁厚度均匀一致，既保证了结构的径向承压能力，避免常规使用中受外力挤压出现碎裂，也控制了整体重量，降低安装支撑结构的负载要求。内壁做光滑圆弧过渡处理，无台阶、无凸起结构，能够减少内部流体流动的阻力，避免介质残留堆积，在作为观测视筒使用时，均匀的壁厚也能减少光线折射偏差，保证观测视野清晰无畸变。设计过程中优先考虑了安装适配性与使用可靠性，整体采用直筒构型，无额外异形凸起结构，外圆面为完整圆柱面，可适配标准规格的管路紧固件、密封胶圈，安装时无需额外定制异形连接件，能够快速对接现有通用管路系统。尺寸设计上严格控制了筒身的圆度公差与两端面的平行度公差，保证安装后筒身轴线与对接管路轴线重合，避免出现安装偏斜导致的密封失效、流体偏流问题；筒壁厚度经过受力校核，能够承受常规工况下的内部流体压力与外部夹持力，端部做了微小的倒角处理，既避免安装时锋利边缘割伤密封件，也能引导构件顺利插入对接接口，降低安装难度。在实际应用中，该构件可根据使用场景搭配不同的密封件与固定结构，用于实验室流体实验装置的观测段、小型化工设备的取样视筒、光学设备的导光防护套筒等场景，光滑的外表面也便于日常清洁维护，沾染污渍后可直接擦拭清理，不会残留清洁痕迹影响透光效果。结构上无复杂的拼接或异形结构，整体一体成型，减少了结构应力集中点，提升了长期使用的结构稳定性，避免受温度小幅变化出现开裂损坏的问题。
