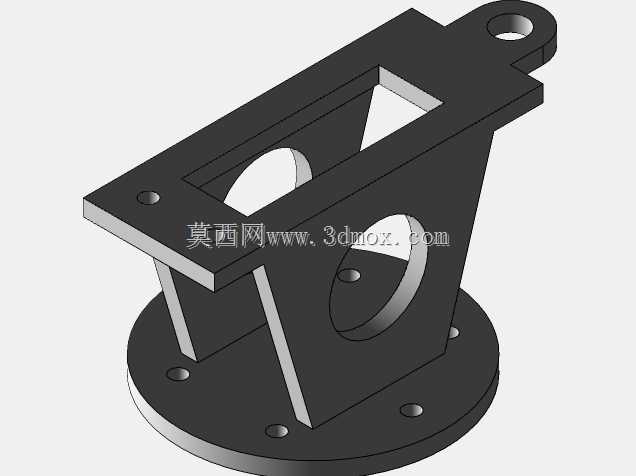

带法兰底座斜置支撑安装固定支架

这款安装支架是工业机械系统中用于跨空间承载、定位配套功能部件的专用连接构件，主要应用在需要将功能组件以特定倾斜角度固定在设备基座平面的场景中，常见于自动化生产线的检测组件安装、小型动力单元的倾斜固定、光学检测设备的镜头模组支撑、流体管路的转向承重固定等工况，能够在存在振动、持续负载的工业环境下保持连接位置的稳定性，避免配套部件出现移位、角度偏移的问题，保障整套设备的运行精度。从功能特性来看，支架采用一体化斜置支撑结构，底部为圆形法兰安装盘，盘面上均匀分布多个沉头安装孔，可通过螺栓与设备基座平面实现多点牢固连接，圆形法兰的设计让支架在安装时可根据实际布线、配套部件的对位需求进行周向角度微调，适配不同的现场安装布局；上部为带镂空减重槽的矩形安装平台，平台端部延伸出带单孔的吊耳式连接位，既可以通过平台上的定位孔安装需要水平放置的功能部件，也可以通过端部吊耳挂载小型组件或实现辅助牵拉固定；中部的斜向支撑立板上开设大尺寸圆形过孔与小型定位孔，既可以为穿过支架的管线、轴类部件提供避让空间，也能通过小孔安装辅助定位的小型零件，立板与底部法兰、上部平台之间采用三角加强式的连接结构，在大幅削减整体自重的同时保证结构刚性，避免负载下出现结构形变。设计过程中，工程师优先考虑了安装场景的空间约束，将支架的支撑角度设置为工业场景中常用的倾斜角度，既保证上部安装的部件不会与底部基座上的其他构件产生干涉，也能让负载的受力通过斜向立板均匀传导到底部法兰的各个安装点位，避免局部应力集中导致的连接松动；所有安装孔的位置都经过公差匹配设计，沉头孔的深度可保证螺栓安装后端面不超出安装平面，不会对上部安装的部件造成平面度干扰，中部的镂空结构除了减重之外，也方便操作人员在安装时穿过手部调整内部的管线、紧固件，降低现场装配的操作难度。在安装边界方面，底部法兰的外径适配工业设备常用的基座安装位尺寸，法兰上的安装孔孔距符合通用的机械安装孔位标准，可直接替换同规格的常规支架无需重新在基座上打孔；上部矩形平台的长宽尺寸适配多数小型工业传感器、小型动力头、管路阀组的安装尺寸，平台平面的平面度公差控制在工业安装要求范围内，可保证被安装部件的基准面贴合紧密；支架整体的垂直高度控制在紧凑区间，不会过多占用设备的垂直安装空间，端部吊耳的开孔位置与上部平台的平面保持合理间距，挂载部件时不会与平台上安装的构件产生运动干涉，整体结构兼顾了承载能力、安装灵活性与空间利用率，能够适配多类工业设备的倾斜安装固定需求。
