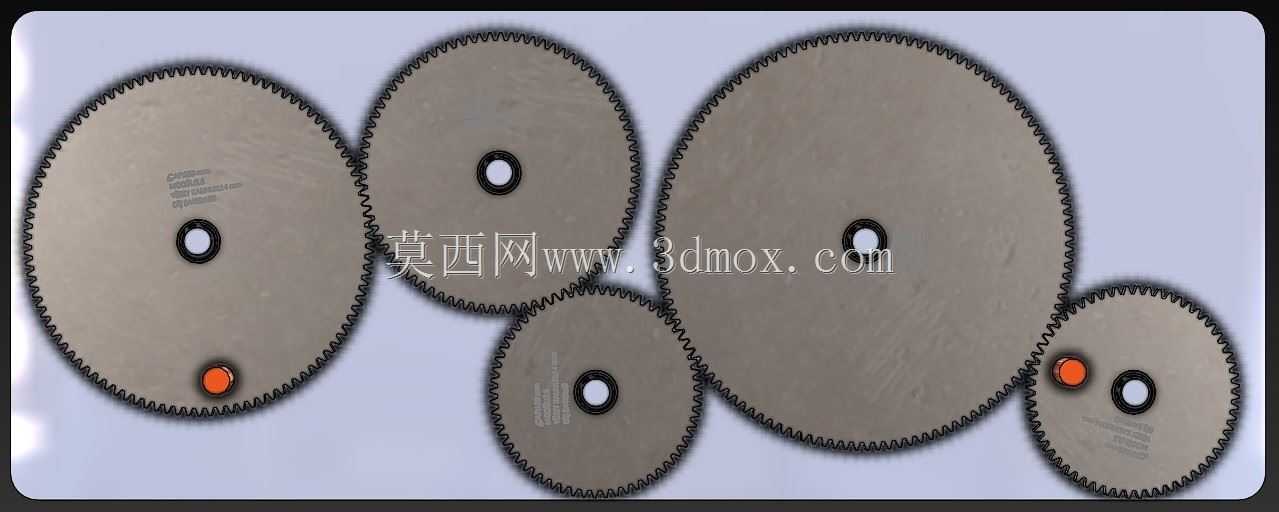

这套多齿轮啮合传动结构,主要面向中小功率的机械变速传动场景,常见于小型轻工设备、台式传动装置、教学演示教具以及定制化非标传动机构中,核心作用是通过不同直径齿轮的啮合搭配,实现输入转速到输出转速的精准配比调整,同时完成扭矩的对应传递,满足不同工况下的转速与动力输出需求。整套齿轮组采用五片不同直径的圆柱直齿轮排布设计,齿轮间按照定轴传动的啮合逻辑依次咬合,相邻齿轮的齿廓间隙经过严格校核,既保证传动过程中不会出现卡滞、跳齿的问题,也能将啮合间隙控制在合理范围,降低传动过程中的回差,提升传动精度。每片齿轮的中心都设置了标准的安装轴孔,轴孔与齿轮本体保持严格的同轴度设计,能够直接适配对应直径的传动转轴,部分齿轮端面设置的定位标记点,可用于装配过程中的相位对齐,保证齿轮组初始安装位置的准确性,避免因相位偏差导致的传动异响或啮合异常。齿轮的齿形采用标准渐开线齿廓设计,齿顶与齿根的过渡圆弧经过优化,能够有效降低啮合过程中的应力集中,提升齿轮的承载能力与使用寿命,齿轮本体的厚度与齿宽经过匹配计算,在满足额定扭矩传递需求的前提下,尽可能控制整体结构的占用空间。整套齿轮组的安装边界以各齿轮的中心轴孔定位为基准,排布时相邻齿轮的中心距严格按照啮合参数设定,最大直径的齿轮作为主要的动力传递轮,承担主要的扭矩输出作用,小直径齿轮作为变速过渡轮,通过齿数差实现转速的提升或降低,整体排布紧凑,能够在有限的安装空间内实现多级变速的传动需求。在实际应用中,这套齿轮组可以根据输入动力的转速与扭矩需求,灵活调整各齿轮的齿数搭配,适配不同的传动比要求,齿轮的端面平整,既可以采用金属材质加工用于实际工业传动场景,也可以采用非金属材质3D打印制作教学演示模型,直观展示齿轮传动的啮合原理与变速逻辑。
