铝型材框架台式数控雕刻切割设备

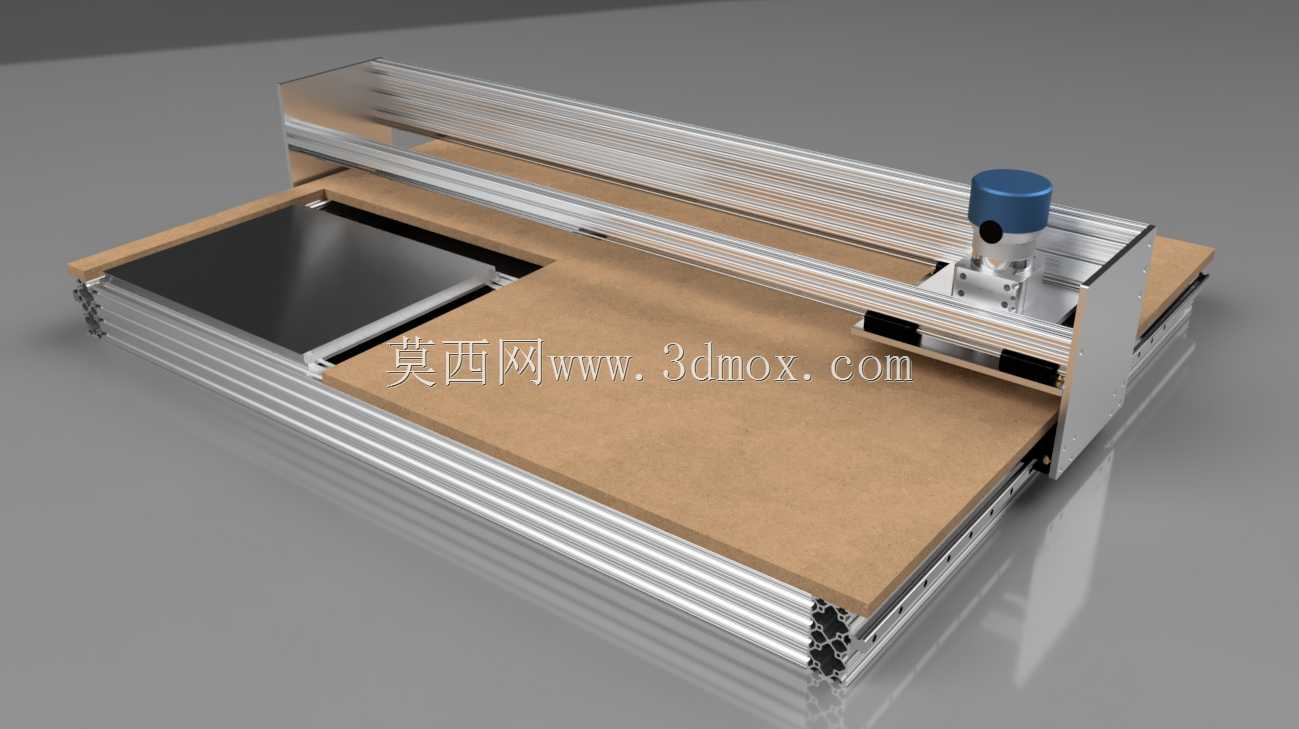

这款台式数控加工设备主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖木工板材铣削、塑料板材切割、软金属表面刻蚀、工艺浮雕加工等多元作业需求，能够替代传统手持雕刻工具完成高精度、重复性的加工作业，大幅降低异形工件加工的操作门槛与人力成本。设备整体采用模块化铝型材拼接框架作为主体承载结构，无需复杂焊接工艺即可完成整体组装，框架型材自带的标准槽道可灵活调整各部件的安装位置，方便用户根据自身加工需求拓展加工幅面、加装辅助定位工装。工作台面采用高密度耐磨板材作为承载基底，台面平整度经过校准处理，可通过夹具、压块快速固定不同厚度的待加工工件，配合横向移动的龙门导轨结构，可实现加工头在X、Y、Z三个轴向的精准位移，其中X轴沿龙门横梁方向布置，负责加工头的横向走刀，Y轴沿设备长度方向布置，负责带动龙门整体完成纵向进给，Z轴垂直布置于龙门滑台上，负责带动加工主轴完成上下进刀与抬刀动作，三轴配合可完成平面铣削、轮廓切割、深浅浮雕、钻孔开槽等多种加工工序。设备的加工主轴采用高速风冷电主轴，可适配不同直径的铣刀、刻刀、钻头等加工刀具，主轴转速可根据加工材质灵活调整，加工木质板材时可采用高转速配合慢进给获得光滑的切割断面，加工软金属材质时可适当降低转速配合冷却措施避免刀具过热损耗。在安装边界设计上，设备整体采用台式布局，底部框架预留了充足的电控元件安装空间，可将驱动控制器、电源模块等部件集成在框架内部，减少外部走线带来的安全隐患，设备整体占地面积适配常规工作台摆放需求，无需额外浇筑独立安装基础，放置在平整的硬质台面上调平后即可通电使用，工作台一侧预留了废料收集槽的安装位置，可在加工过程中收集切割产生的木屑、塑料碎屑等加工废料，方便作业完成后的场地清理。设备的龙门结构采用双导轨支撑设计，可大幅提升加工过程中的结构稳定性，减少高速走刀时的结构抖动，保证加工精度的一致性，滑台部位采用耐磨滑块与导轨配合，长期使用磨损后可单独更换滑块部件，降低设备的后期维护成本。
