车床尾座机构装配结构设计

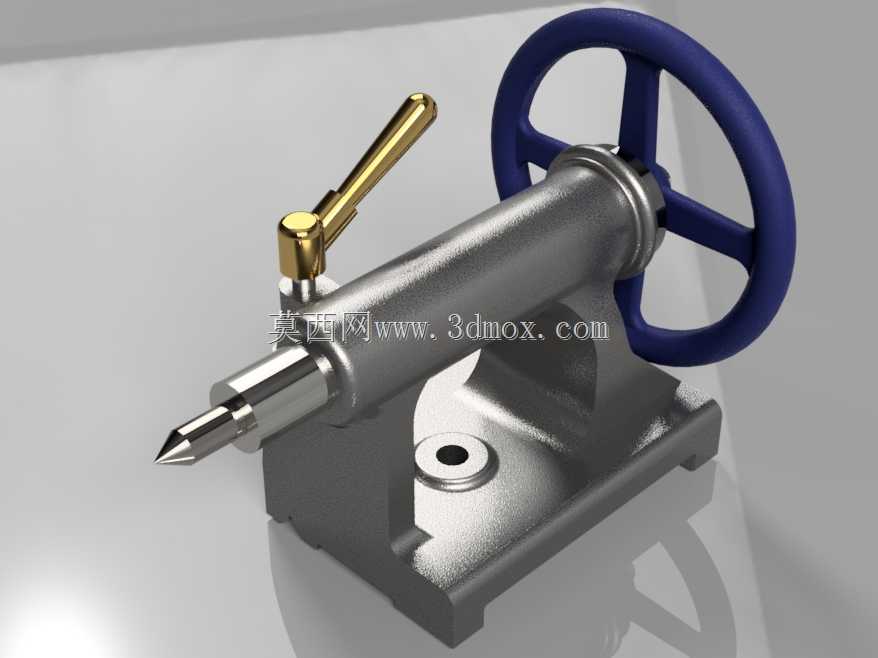

车床尾座是卧式车床核心配套功能部件，主要应用于普通卧式车床、数控车床的长轴类零件装夹加工场景，承担工件轴向顶紧定位、配合卡盘形成稳定装夹体系的核心作用，也可搭载钻头、铰刀等孔加工刀具完成轴件端面的孔加工工序，是车床加工长径比大于5的轴类零件时不可或缺的功能单元。该尾座整体采用经典的卧式套筒进给结构，主体由铸造底座、进给套筒、莫氏锥孔顶尖、手轮进给机构、锁紧手柄几大模块组成，底座采用一体式灰铸铁铸造结构，底部设置与车床床身导轨匹配的安装导向面，可沿床身导轨轴向滑动调整工位，适配不同长度的工件装夹需求，底座上设置的锁紧机构可在工位调整完成后将尾座整体固定在床身指定位置，避免加工过程中出现位移偏移。进给套筒采用精密研磨的圆柱导向结构，内部加工标准莫氏锥孔用于安装固定顶尖或回转顶尖，套筒尾部与进给丝杠副连接，通过端部的三辐手轮旋转即可驱动套筒沿轴向平稳进给，实现顶尖的伸出与退回动作，手轮旁设置的偏心锁紧手柄可在顶尖顶紧工件后快速锁死套筒位置，抵消加工过程中产生的轴向切削反力，避免顶尖退让导致的工件装夹松动。设计过程中重点优化了套筒与主体座孔的配合公差，选用H7/g6的间隙配合等级保证进给动作顺滑无卡滞，同时控制导向长度与套筒直径的比值不小于2.5，保证顶尖进给的直线度精度，避免顶紧工件时出现偏斜导致轴类零件加工出现同轴度误差；手轮的轮缘直径经过人机工程优化，操作力控制在15N以内，操作人员单手即可完成进给与锁紧操作，降低长时间操作的劳动强度。安装边界方面，尾座底座的导轨安装槽宽度适配主流卧式车床的床身导轨规格，整体轴向安装长度控制在合理区间，不会占用过多床身的有效加工行程，顶尖中心高与对应车床的主轴中心高保持严格一致，误差控制在0.02mm以内，保证顶紧工件时顶尖与主轴回转中心重合，避免加工过程中出现工件别劲、弯曲变形的问题。整体结构兼顾刚性与操作便捷性，所有运动部件均设置润滑注油通道，日常维护时可直接加注润滑油保养，延长部件使用寿命，适配各类中小型卧式车床的配套使用需求，可有效提升长轴类零件加工的装夹稳定性与加工精度。
