80×80×25mm台式电脑散热风扇结构设计

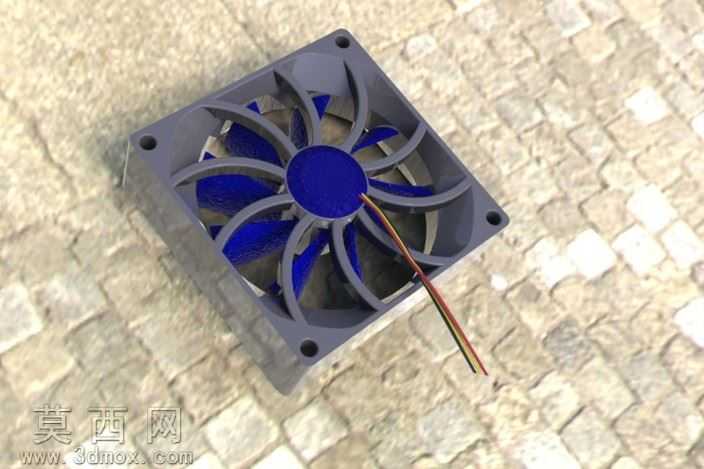

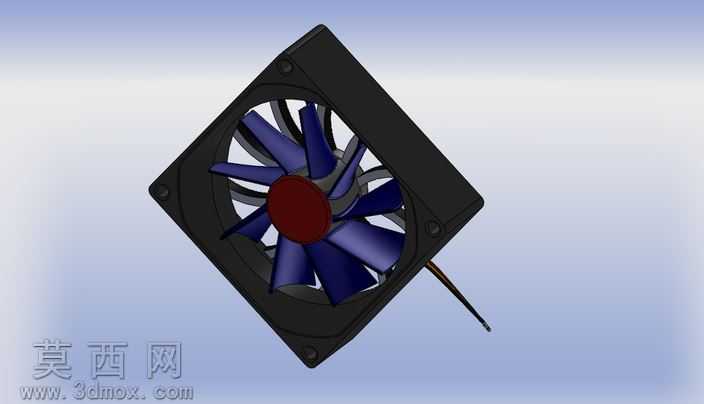

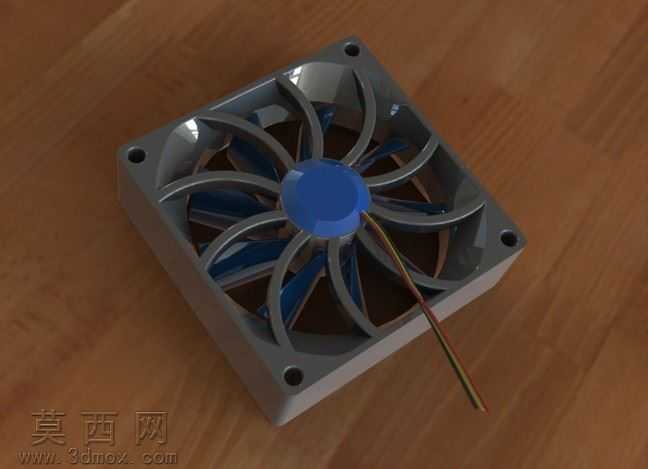

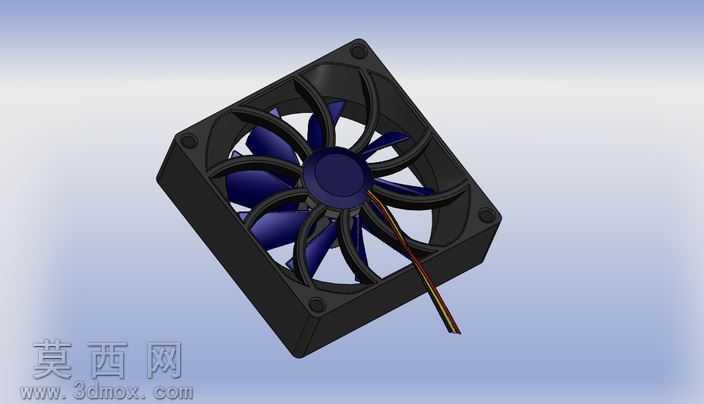

本作品为标准规格80×80×25mm的台式电脑散热风扇三维设计，建模阶段围绕轴流风扇的气动性能与装配适配性展开，首先搭建方形外框基准，外框四角预留标准安装孔位，孔位尺寸与孔距完全适配常规机箱、CPU风冷散热器的安装规范，外框内壁做圆弧导流过渡处理，减少气流进出的风阻损耗。扇叶部分采用九叶大倾角曲面设计，建模时通过多段样条曲线拟合扇叶的翼型截面，从叶根到叶梢设置渐变的扭角参数，兼顾进风量与运行静音表现，叶根与中心轮毂做平滑圆角衔接，避免应力集中导致的结构强度问题。中心轮毂设计为圆形包覆结构，内置电机安装位的限位卡槽，可精准适配常规直流无刷电机的装配尺寸，轮毂出线位置预留专用走线槽，方便三相供电引线规整引出，避免引线与转动扇叶发生干涉。材质渲染阶段，外框与扇叶主体采用半透明磨砂深灰PC材质表现，还原工程塑料的哑光质感，扇叶边缘与中心轮毂做亮蓝色高光材质区分，模拟实际产品的装饰色设计，引线部分还原红黑黄三色线的绝缘胶皮质感，整体渲染场景采用木质桌面作为承载，搭配柔和的漫反射光照，清晰呈现产品的结构层次与材质细节。设计过程中充分考虑量产可行性，所有结构壁厚保持均匀，拔模角度符合注塑生产的工艺要求，安装孔位做沉台设计，保证螺丝安装后表面平整无凸起，扇叶与外框之间预留均匀的转动间隙，既避免运转剐蹭，又减少漏风损失，整体结构可直接用于散热性能仿真验证、手板打样验证以及后续的开模生产参考，完整还原了常规台式机散热风扇的全部结构细节与装配逻辑。
