机加工快换式杆状刀具夹持刀架

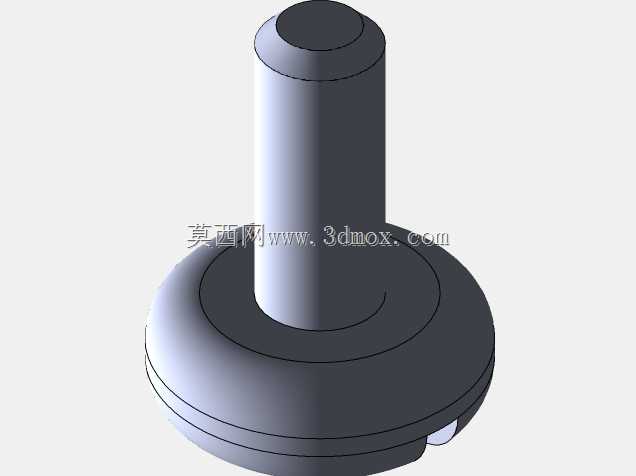

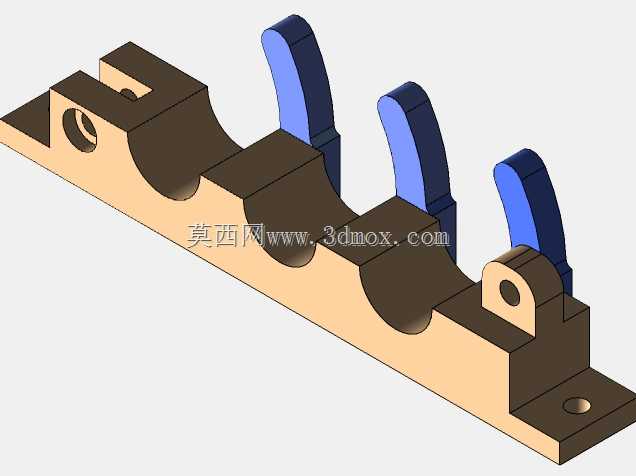

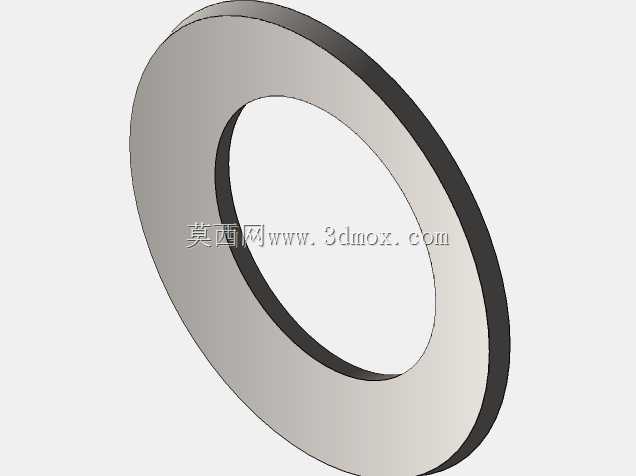

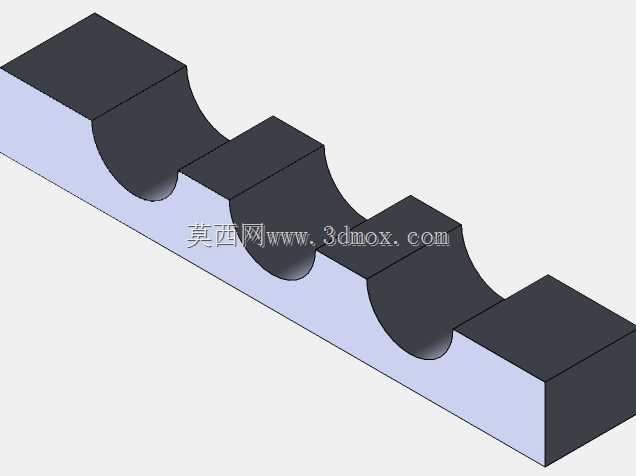

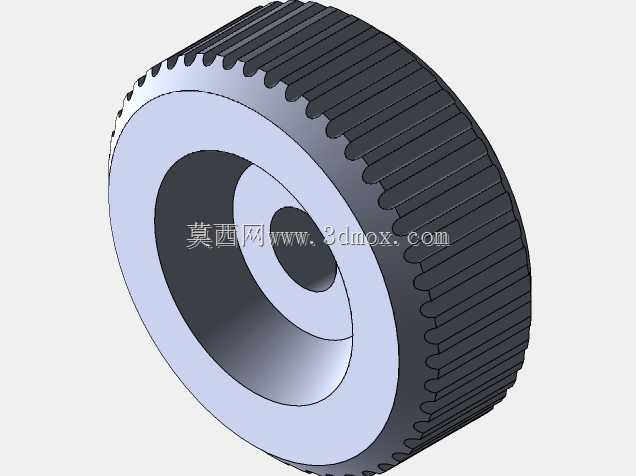

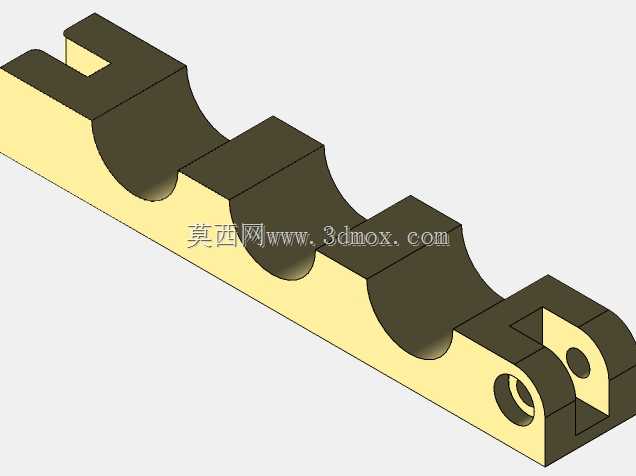

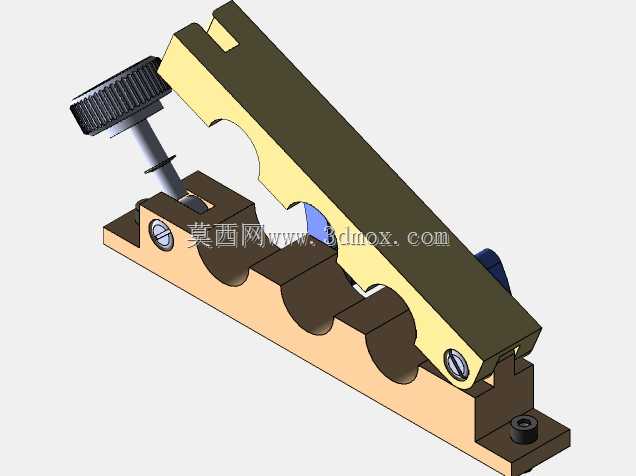

这款杆式刀架主要应用于常规金属切削加工场景，适配普通车床、小型数控车床以及台式钻铣设备的刀具装夹需求，专门针对圆形截面的杆状刀具做夹持设计，可装夹直柄钻头、铰刀、丝锥、小型车刀杆等不同类型的切削刀具，解决小批量多工序加工中频繁换刀的对位耗时问题。刀架整体采用分体式开合结构设计，下半部分为固定基座，基座上开设多组连续的半圆定位槽，可同时容纳多支不同直径的杆状刀具，上半部分为翻转式压盖，压盖对应位置加工有匹配的半圆槽，合盖后即可形成完整的圆形夹持腔，配合侧面的锁紧旋钮实现快速压紧与松开，无需逐个拧动多组螺丝即可完成整排刀具的装夹固定，大幅缩短换刀操作的辅助时长。基座底部设置有定位凸台与安装孔，可直接固定在机床刀架安装面或者工作台T型槽上，安装边界规整，不需要额外做适配改造，整体长度适配常规小型机床的刀位安装空间，宽度方向不会超出刀架安装座的限位范围，不会和机床其他运动部件产生干涉。设计过程中重点考虑了夹持的对中性，上下半圆槽采用同轴度公差管控，合盖后刀具轴线与安装基准面的平行度控制在合理范围内，避免装夹偏差导致的刀具跳动、加工精度超差问题；压盖与基座之间采用销轴连接，翻转开合的行程经过优化，松开旋钮后即可向上翻起压盖，直接取放刀具，操作空间充足，不会出现刀具磕碰压盖的情况；锁紧旋钮采用滚花设计，操作人员可直接徒手拧动完成锁紧，不需要借助额外扳手，锁紧力经过测算，既可以保证加工过程中刀具不会出现窜动、移位，又不会因为夹持力过大损伤刀具柄部。刀架的夹持槽可覆盖常用的小直径杆状刀具规格，日常加工中不需要频繁更换刀架，即可完成钻孔、铰孔、攻丝、小直径外圆车削等多道工序的刀具切换，适合小型加工车间、维修工位以及教学实训场景使用，结构简单可靠，维护成本低，日常仅需要定期清理槽内的切屑、杂物，即可保证长期的夹持精度。
