可拆卸式汽车两用飞行支架结构设计

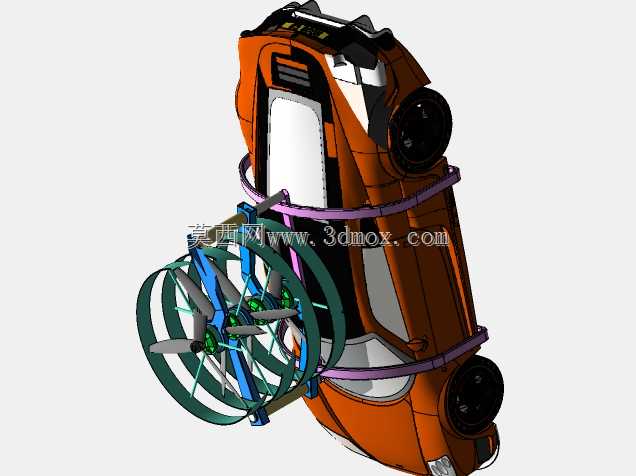

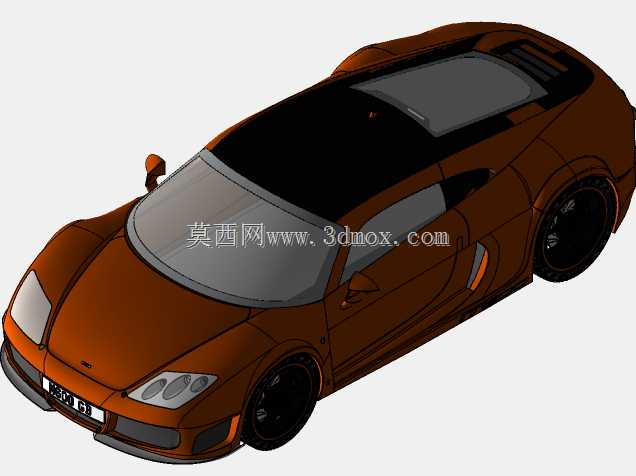

　　这套可拆卸式汽车飞行支架，核心定位是解决民用小型乘用车陆空双模式通行的加装需求，适配常规双门轿跑类车型的车顶与侧围安装点位，整体采用框架式环抱结构，安装时无需对原车底盘、车身覆盖件做破坏性切割改造，所有连接点位均匹配原车侧裙、车顶加强筋的预留孔位，通过快锁式抱箍完成固定，单组支架的整体外廓宽度与原车车身宽度差值控制在120mm以内，高度在收纳状态下不超出原车车顶350mm，满足常规道路行驶的限高、限宽要求，不会在地面通行时剐蹭路障、相邻车道车辆。

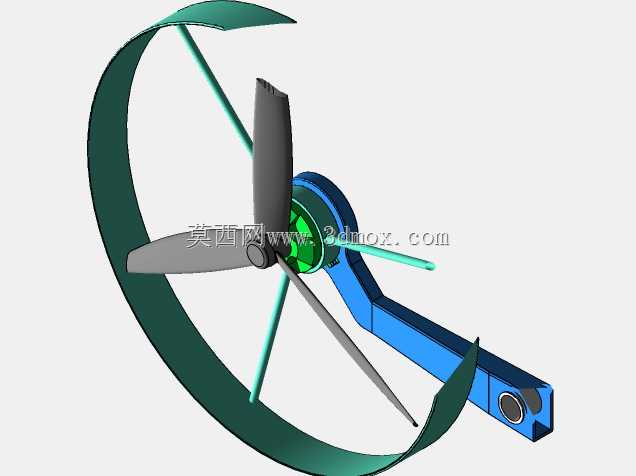

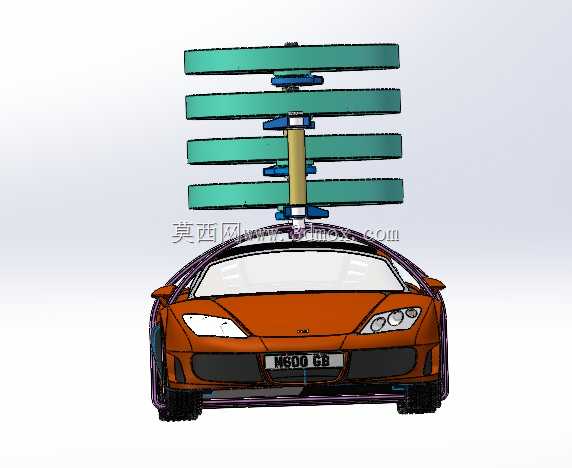

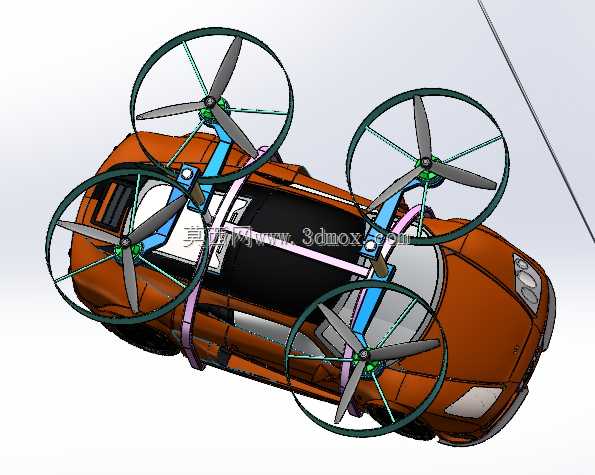

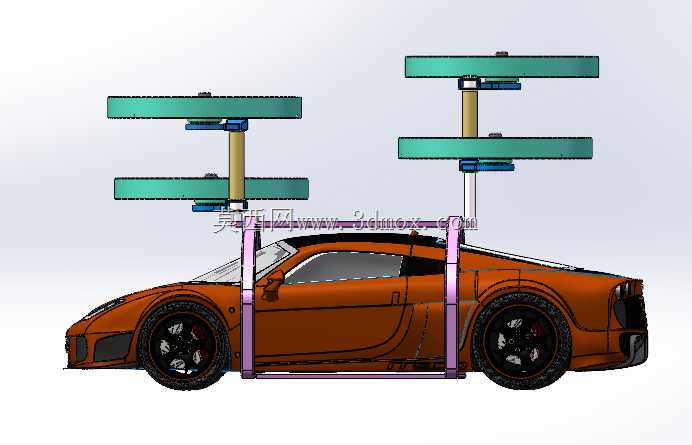

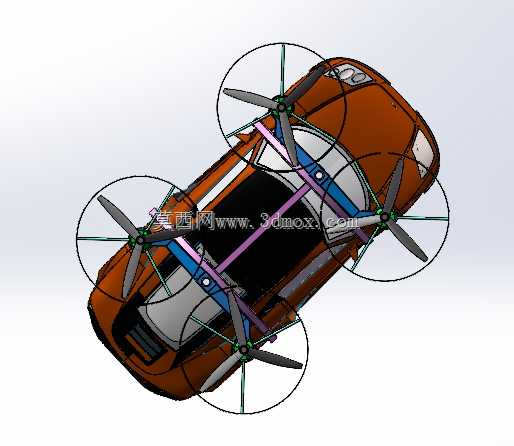

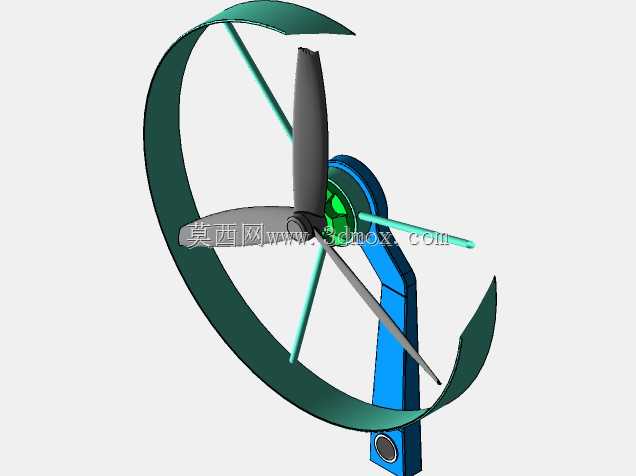

　　从功能设计逻辑来看，支架的核心承载结构分为两侧竖向支撑立柱、底部横向承托梁、顶部旋翼安装平台三个部分，竖向立柱采用分段式套接结构，内置线性导向滑轨与锁止销，旋翼收纳状态下立柱整体收缩至最低位置，上层旋翼平台向下叠放至下层平台处，整套旋翼组件完全收折在车顶上方的紧凑空间内，风阻系数与常规车顶行李箱接近，不会大幅提升车辆地面行驶的能耗与风噪。当切换至飞行模式时，立柱向上抬升至设定高度后通过锁止销自动卡紧，上下两层旋翼平台展开至水平状态，每层平台搭载两组共轴双旋翼组件，旋翼桨叶采用折叠式设计，收纳时贴合平台侧面，展开后通过快拆卡扣完成桨根锁止，整套升力系统的总推力覆盖原车加支架整体重量的1.4倍冗余，满足低空稳定飞行的升力要求。

　　考虑到日常使用的拆装便利性，整套支架拆分为6个独立模块单元，单个模块重量不超过25kg，两名操作人员可在40分钟内完成整套支架的安装或拆卸，拆卸后的模块可放入常规家用轿车后备箱存放，不会占用额外的储物空间。支架的所有管线接口均采用快插式设计，与车辆电控系统的连接仅需对接驾驶舱内的预留通讯接口，即可将飞行模式的操控逻辑集成至原车驾驶舱的操控终端，地面行驶时旋翼系统完全断电锁止，不会出现误启动风险，飞行模式下车辆的转向、动力输出逻辑自动切换至飞控匹配模式，操控逻辑与地面驾驶保持一致，降低操作人员的学习成本。

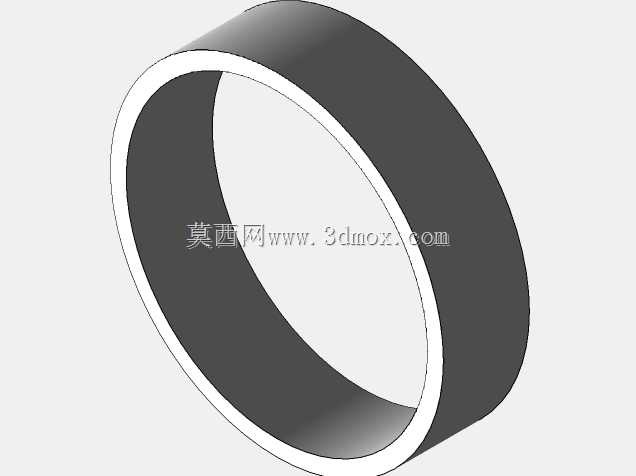

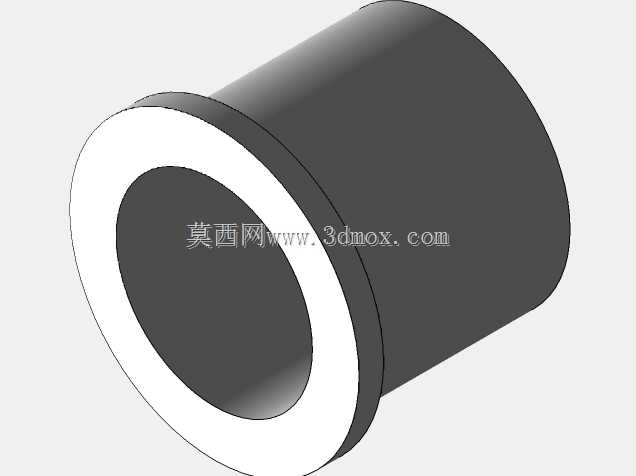

　　在结构强度设计上，支架主体采用高强度铝合金型材焊接成型，关键受力节点加装不锈钢加强衬套，可承受飞行状态下3g的过载冲击，旋翼平台与立柱的连接位置设置阻尼缓冲结构，可抵消旋翼高速运转产生的振动，避免振动传递至车身导致结构疲劳损伤。整套支架的安装边界充分考虑了不同车型的外廓尺寸差异，横向承托梁的长度可在200mm范围内调节，适配车宽1800mm至2000mm之间的各类乘用车型，竖向立柱的安装点位可沿车身纵向调整150mm，匹配不同车型侧围加强筋的位置差异，无需针对单一车型单独开发定制支架，大幅降低了加装适配成本。
