三英寸芯座配套扩散器结构设计

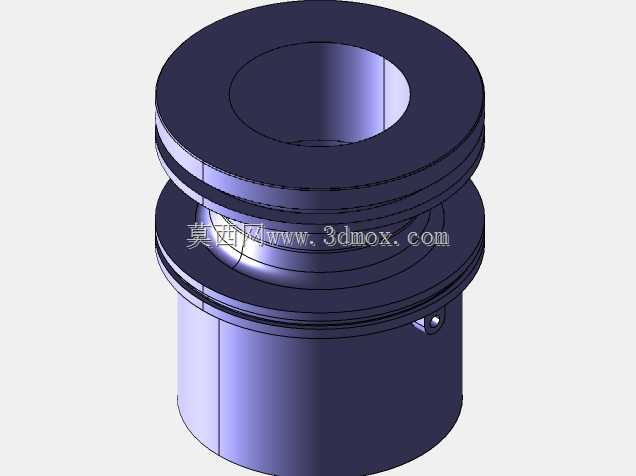

这款三英寸规格的芯座扩散器，主要应用于半导体制程、特种化工流体输送、真空镀膜设备的气路分配环节，是安装在芯座工位前端，负责将输入的集中流体均匀打散扩散至整个工作腔室的核心配套部件，能够有效避免集中气流直冲晶圆、基材表面造成的制程缺陷，保障腔体内流场分布均匀性，提升工艺良率。从实际使用场景来看，该部件长期处于带压、存在工艺介质腐蚀的工作环境，因此整体采用回转式同轴结构设计，主体为上下贯通的中空腔体，上部设置多层环形凸缘结构，一方面用于和上游进气管道的法兰端面配合定位，凸缘间的环形凹槽可嵌入密封胶圈，实现端面静密封，防止带压介质从连接缝隙泄漏，另一方面多层凸缘也能强化上部结构的刚性，避免安装锁紧时受力不均导致腔体变形。中部为内收式过渡流道，内壁采用平滑圆弧过渡设计，没有直角突变结构，能够让高速流入的介质在经过该段时逐步减速，顺着圆弧壁面均匀向四周扩散，避免流道内产生紊流、涡流，减少介质内颗粒杂质在壁面的沉积，降低长期使用后的颗粒污染风险。下部为直筒状安装段，外径与对应三英寸芯座的安装内孔精准匹配，侧壁设置的小型定位孔可用于穿入锁紧销钉，实现扩散器与芯座的周向固定，防止设备运行过程中受气流冲击发生转动移位，保障流道方向始终与工艺工位对齐。设计过程中严格遵循三英寸标准工位的安装边界，整体同轴度公差控制在0.02mm以内，各段连接位置的壁厚均匀，既保证整体结构强度能够承受0.8MPa的工作压力，又避免壁厚过大造成整体重量超标，增加芯座的承载负担。上下连接端面的平面度、粗糙度都满足密封配合要求，安装后无需额外调整即可实现可靠密封，流道的扩散角度经过反复校核，能够在额定流量下实现出口截面流速差控制在5%以内，充分满足均匀布气的工艺需求，适配多种需要均匀流体输入的工业制程场景。
