里尔喷气式商务飞机三维建模设计

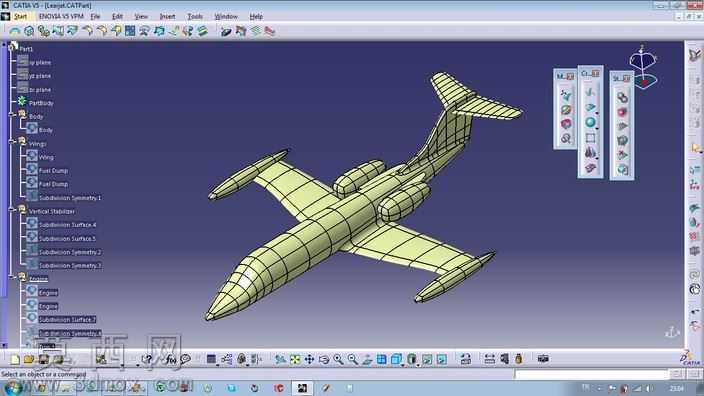

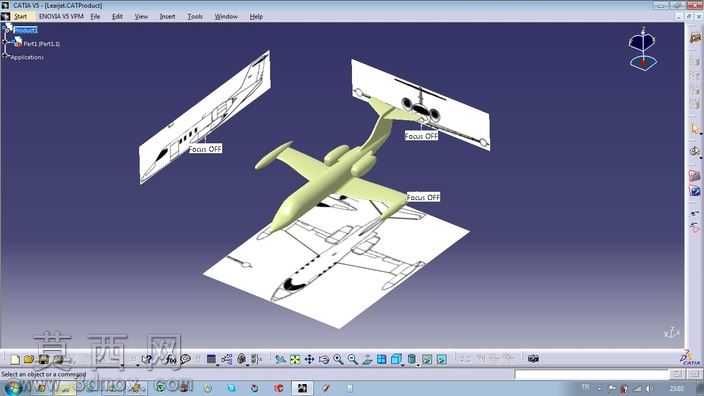

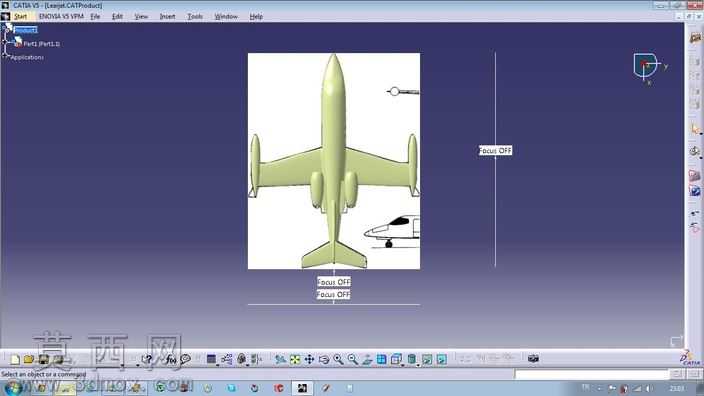

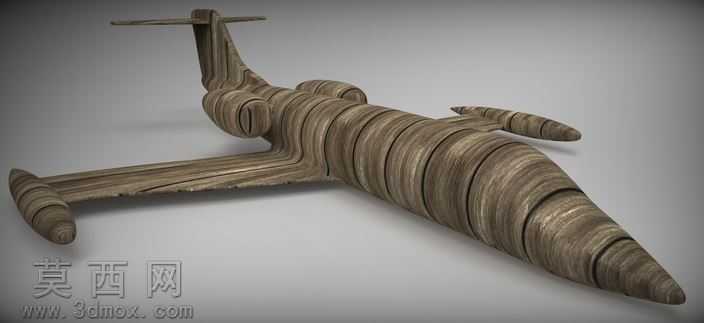

本作品为里尔喷气式商务飞机的三维建模成果，建模过程依托CATIA V5的想象和形状工作台完成，整体围绕真实里尔商务喷气机型的外观特征与结构比例展开设计。建模初期先梳理该机型的核心识别特征，包括后置双发的动力布局、T型尾翼结构、低单翼的气动外形、流线型的机身曲面，以及机身侧部的舷窗排布、机头的雷达罩轮廓、翼下的起落架预留结构等细节，确保整体比例符合真实公务机的尺寸逻辑。曲面建模阶段，通过多视图草图绘制搭建基础轮廓参考，分别在正视、侧视、俯视三个基准平面绘制飞机的轮廓线稿，作为曲面构建的定位依据，保证机身、机翼、尾翼各部件的衔接位置精准。机身部分采用多截面曲面命令生成流畅的流线型外壳，重点优化机头到座舱段的曲面过渡、机身中段到尾椎的收窄弧度，避免曲面出现褶皱或曲率突变，还原商务喷气机型顺滑的气动外形。机翼建模时先构建翼型基准曲线，拉伸生成机翼主体后，对翼尖、机翼与机身的衔接处做曲面倒角与接合处理，同时还原机翼上的翼刀、襟翼预留轮廓细节；尾翼部分按照T型布局分别构建水平尾翼与垂直尾翼，匹配尾翼的后掠角度，确保水平尾翼安装位置与垂尾顶端的结构衔接自然。发动机短舱采用旋转曲面结合多截面曲面的方式构建，精准还原后置发动机的短舱外形，以及短舱与机身尾部的连接结构，同时刻画短舱进气口、尾喷口的轮廓细节。建模过程中同步完成各部件的结构分块，包括机身的座舱段、行李舱段、尾段的分界，机翼的主翼、襟翼、副翼区域划分，尾翼的安定面、舵面分界，为后续的结构深化或装配设计预留基础。材质与显示阶段，机身主体采用哑光浅黄绿色的实体显示效果，参考线稿采用白色平面显示，清晰区分建模实体与参考基准，方便查看各部件的外形匹配度。整体建模严格遵循真实商务飞机的气动外形逻辑，曲面顺滑度高，部件比例协调，完整还原了里尔喷气式商务飞机的核心外观特征，可用于航空科普展示、飞行器外观设计参考、三维教学演示等场景。
