异形轮廓冲压落料成型钣金件

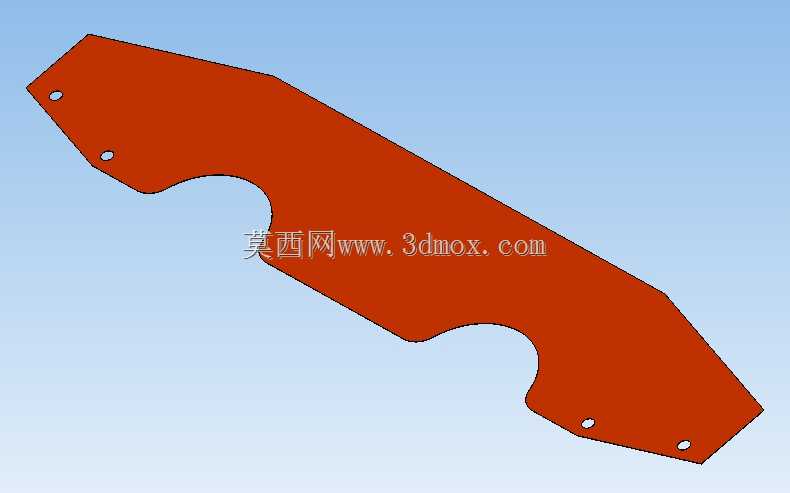

该异形钣金件是冲压落料工序产出的典型结构件，主要应用于各类需要非规则轮廓承载、连接或防护的工业装配场景，常见于小型设备的内部支撑结构、专用工装的定位辅件、非标设备的外围护板等位置，能够适配安装空间受限、轮廓匹配要求高的装配需求，替代常规标准型材完成特殊空间内的结构搭建。从实际用途来看，该零件通过冲压落料一次成型出整体外轮廓，四个预留的安装孔可直接通过螺栓完成与相邻结构的固定连接，无需额外进行二次钻孔加工，零件本身具备一定的结构强度，可承受常规的静态载荷与小幅振动工况，在装配体系中承担连接承载、轮廓适配、间隙防护的多重作用，能够有效填补标准件无法覆盖的特殊装配空间需求。在功能特性上，该零件采用平直板材冲压成型，整体无弯折、无拉伸变形，平面度能够得到较好的保证，四个安装孔的位置精度由冲压模具直接保证，装配时无需额外调整孔位即可完成对位安装，零件边缘经过冲压剪切后无明显毛刺，可直接进入装配环节无需后续修边处理，异形的外轮廓能够完美匹配相邻部件的避让需求，在有限的安装空间内最大化利用板材面积，同时兼顾轻量化与结构强度要求。设计思路上，该零件的轮廓完全围绕实际安装边界进行逆向推导，首先确定四个安装孔的相对位置以匹配对接结构的安装点位，再根据周边部件的避让需求绘制外轮廓曲线，在保证结构强度的前提下尽可能缩减多余板材面积，降低零件自重与材料消耗，轮廓的圆弧过渡段能够避免应力集中问题，提升零件长期受载下的结构稳定性，平直的整体结构也大幅降低了冲压模具的加工难度，提升了量产时的成型效率与成品合格率。外形尺寸与安装边界方面，该零件整体为扁平状钣金结构，厚度适配常规冲压板材规格，四个安装孔分别分布在零件的四个端头位置，孔位间距严格匹配对接结构的安装孔距，外轮廓的内凹圆弧段专门用于避让相邻的轴类或凸起结构，外凸的尖角段则用于填充相邻结构间的空隙，整体安装后不会与周边部件产生干涉，同时能够完全覆盖所需的防护或承载区域，零件的整体长宽尺寸控制在小型装配空间的适配范围内，无需裁切即可直接使用。
