工业级圆柱钥匙转舌门锁结构设计

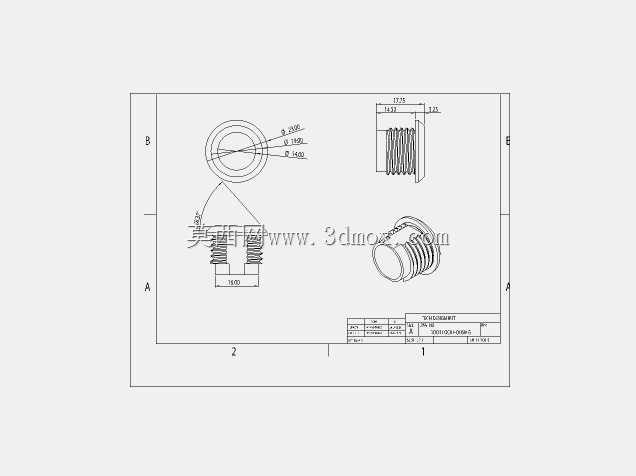

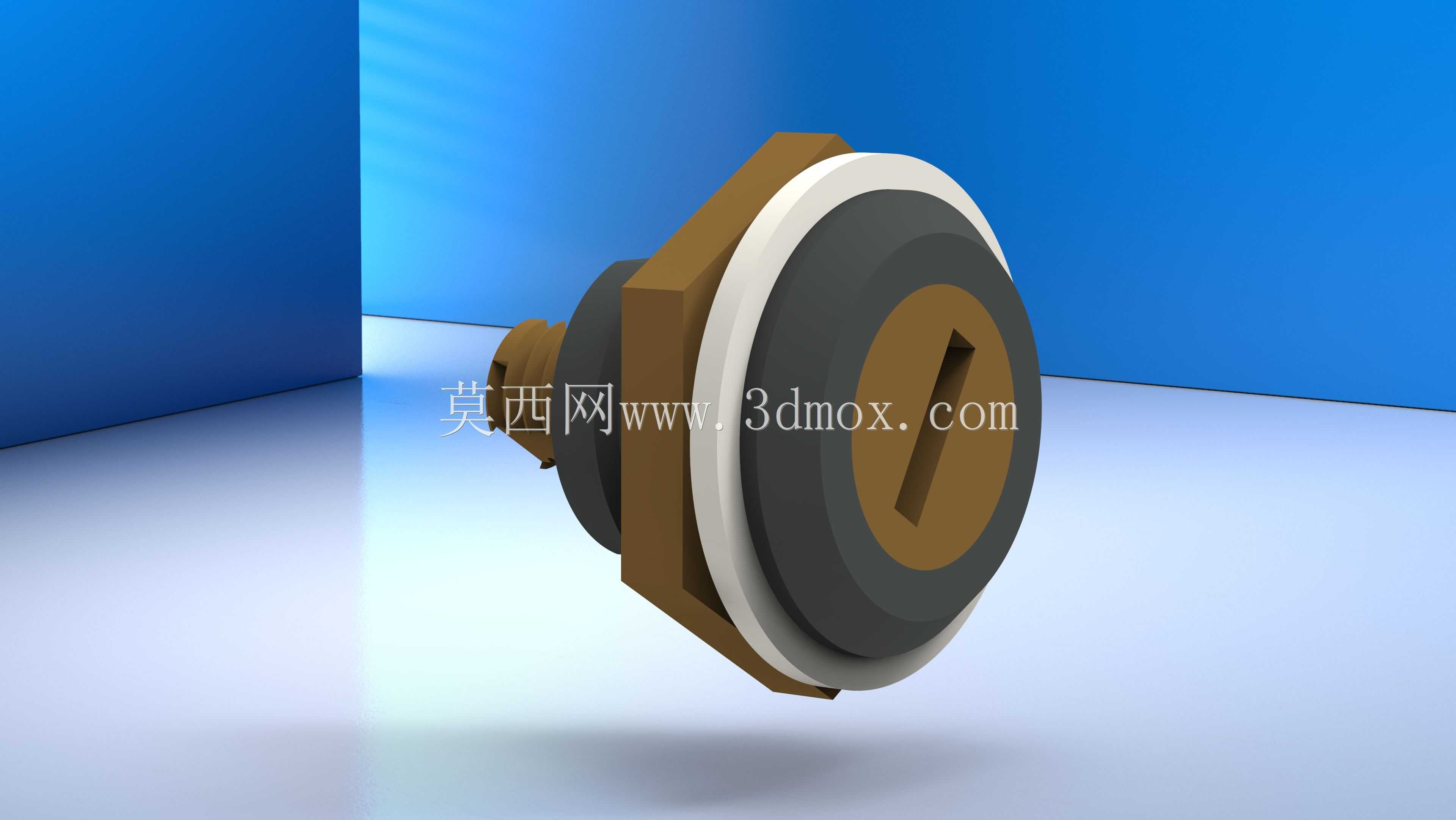

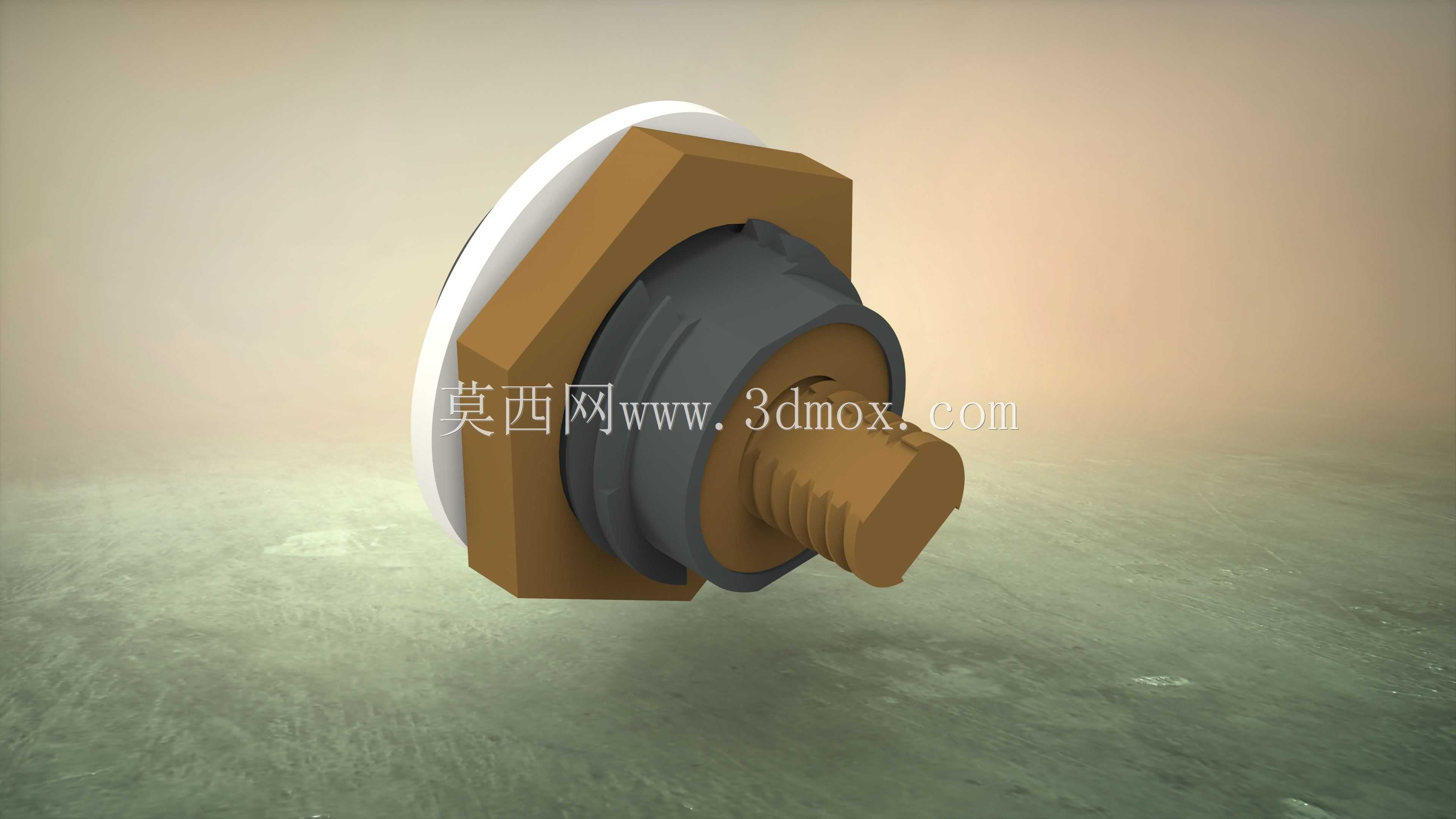

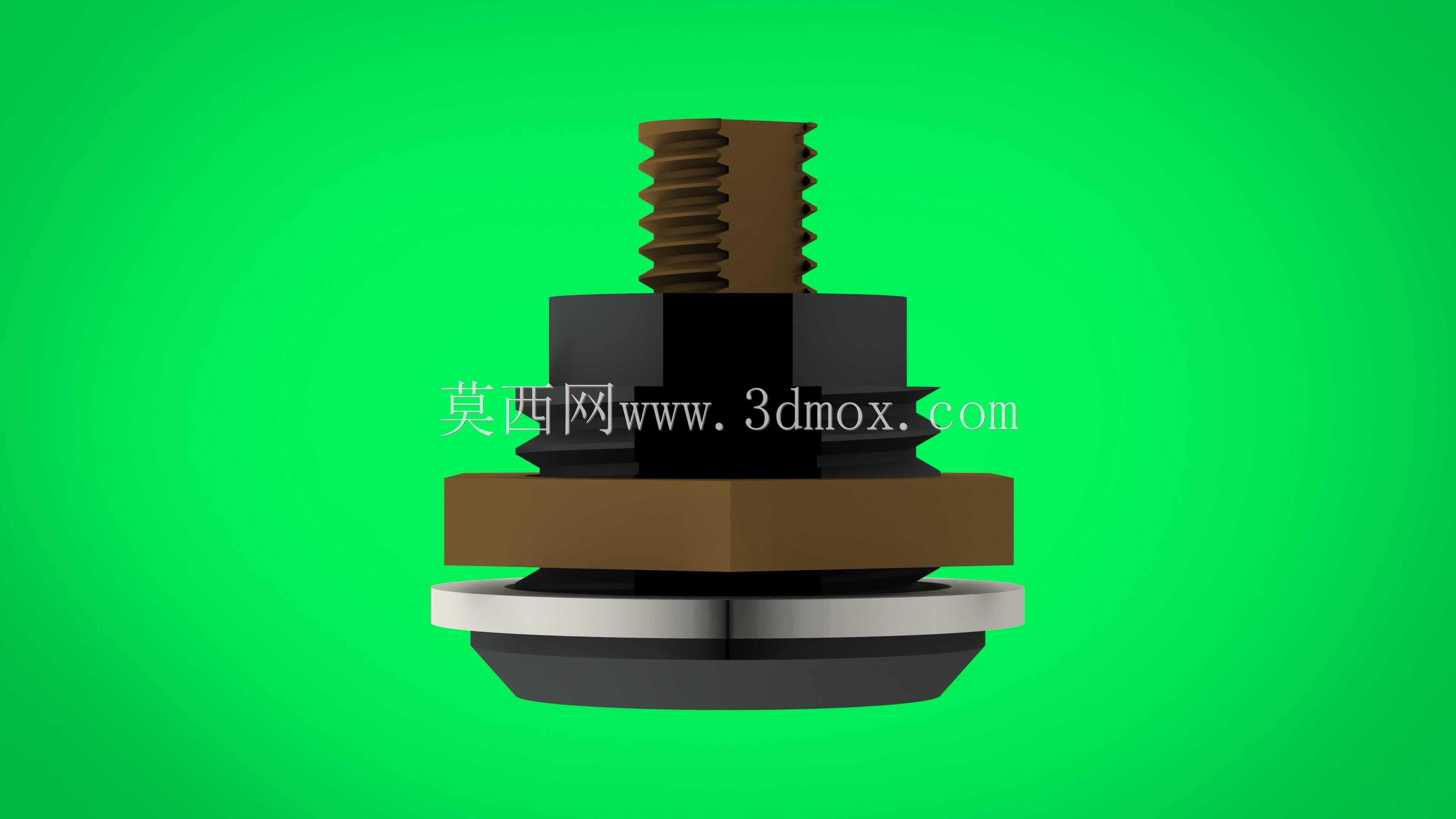

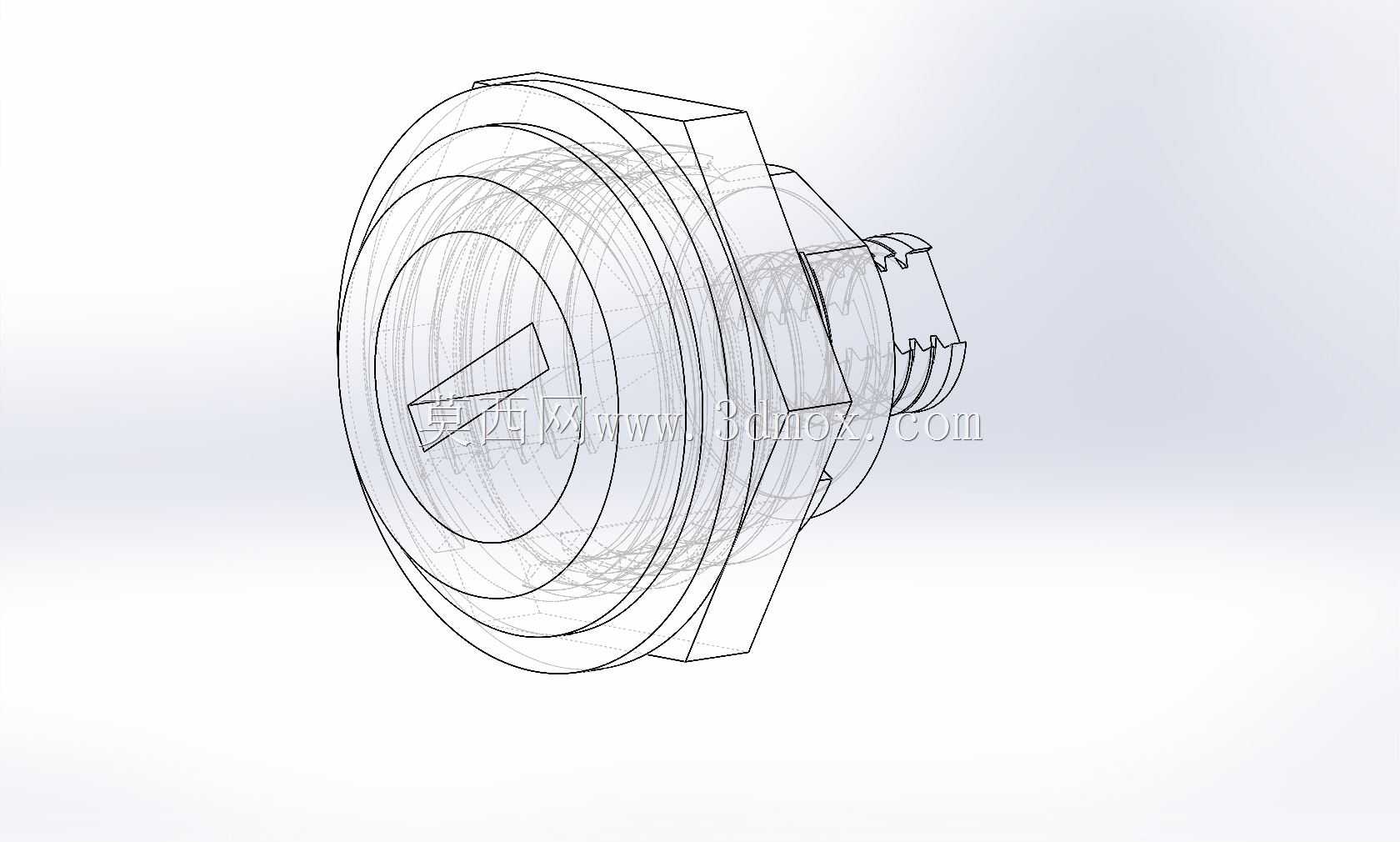

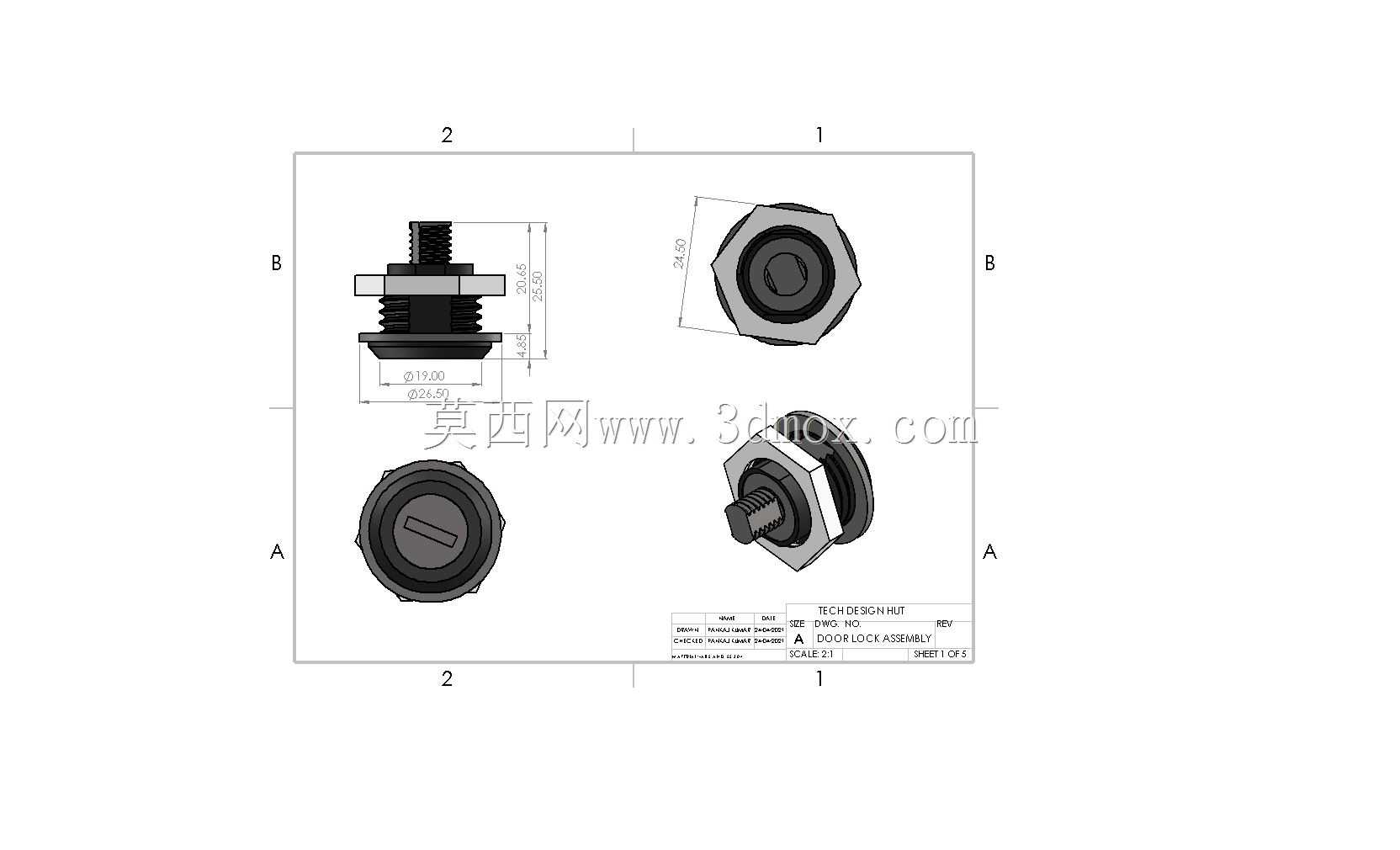

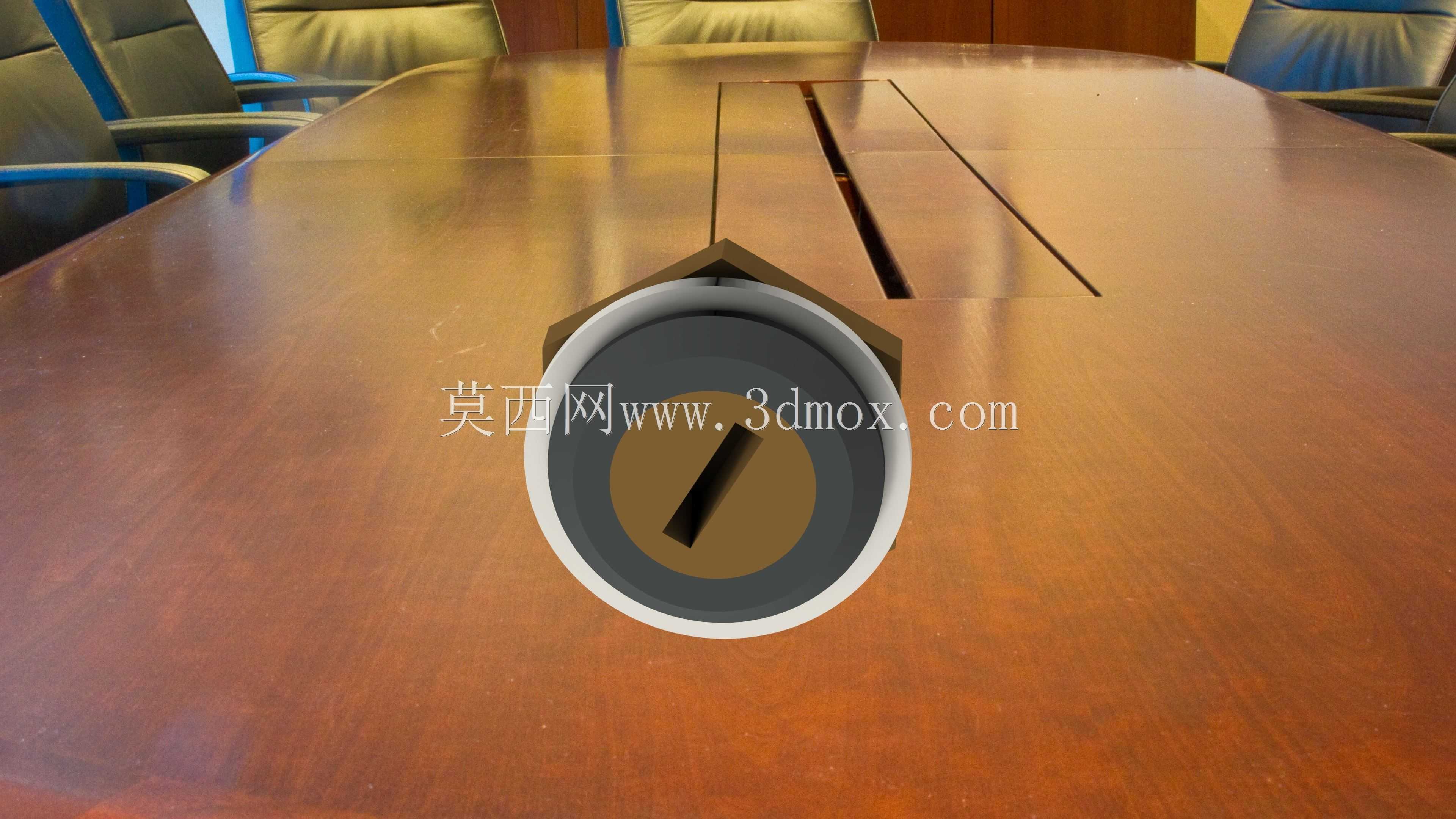

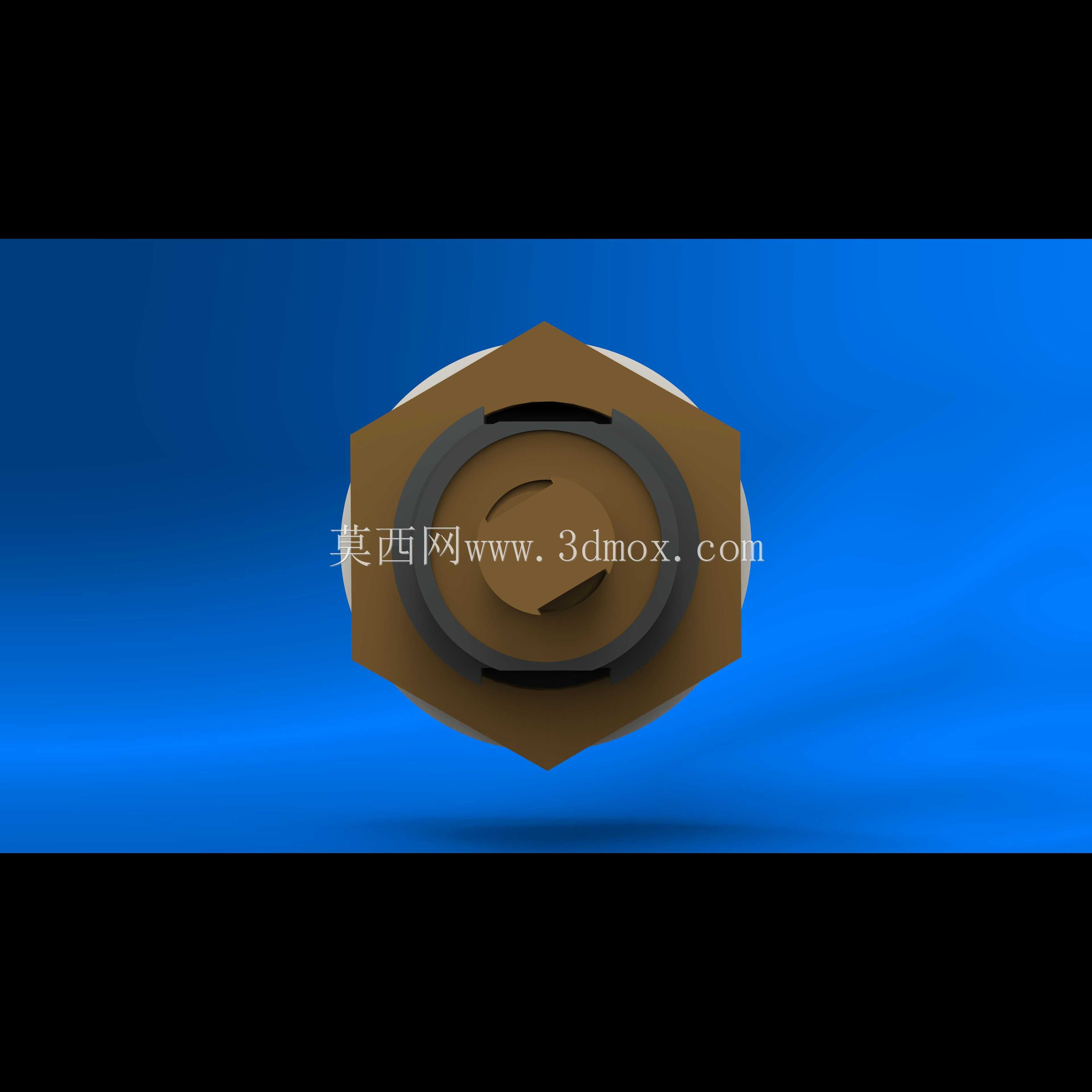

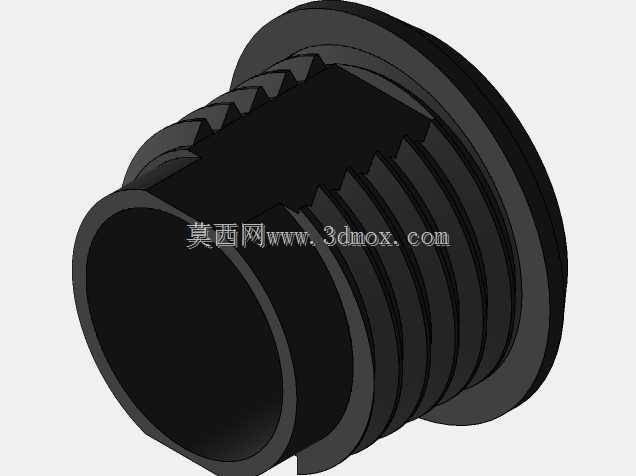

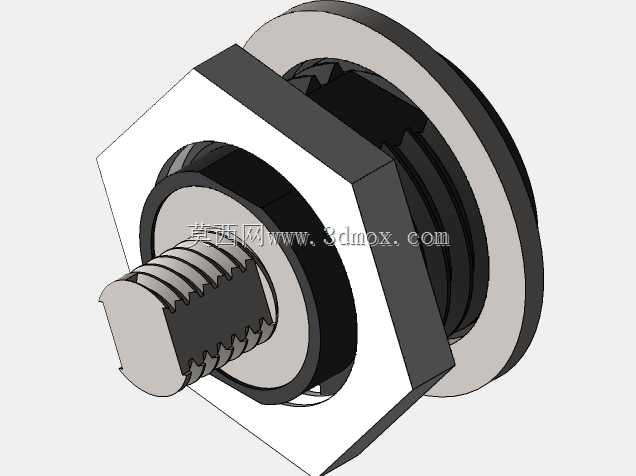

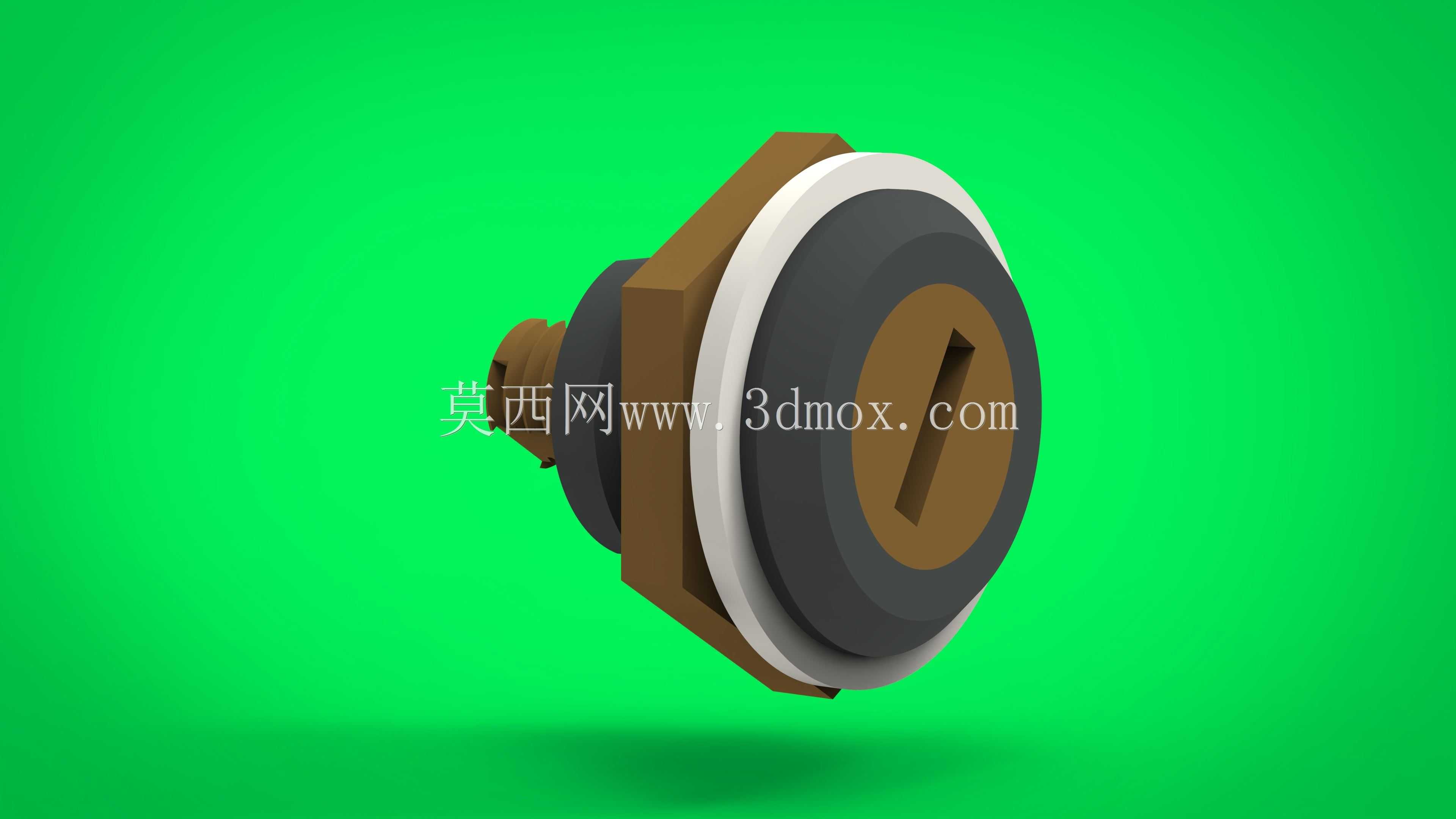

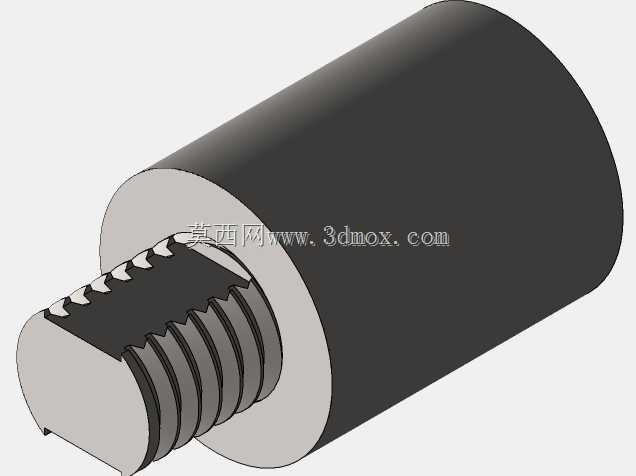

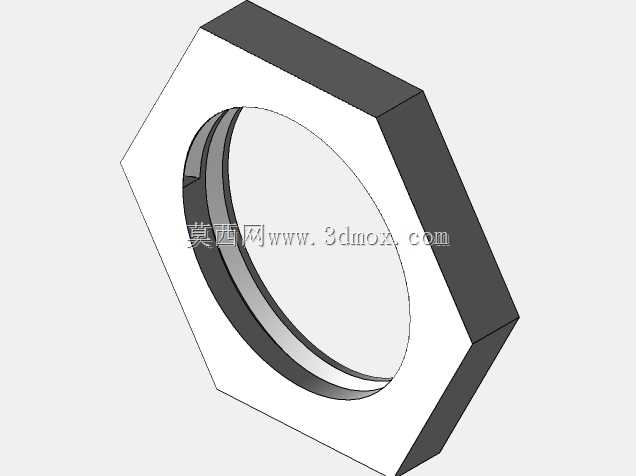

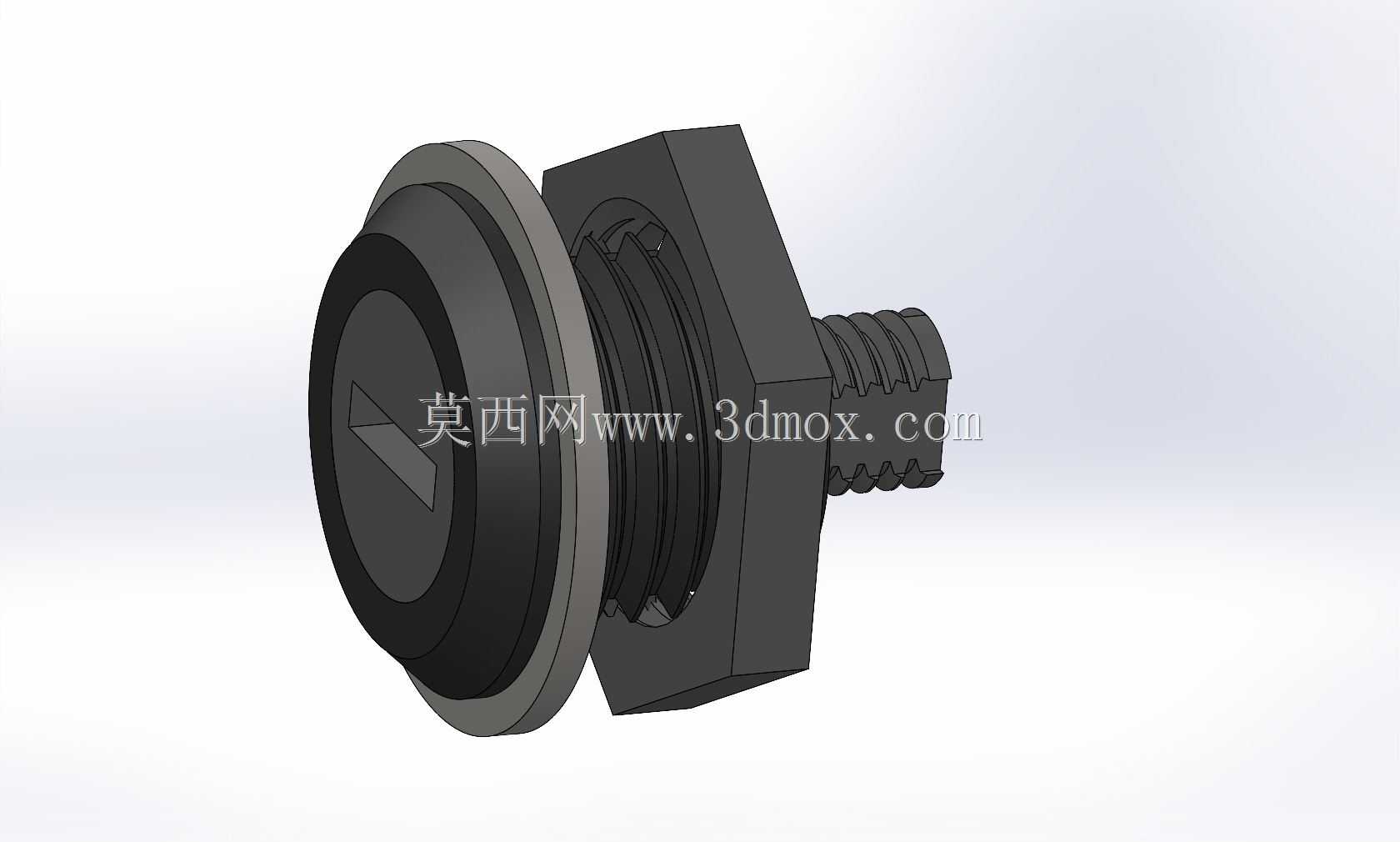

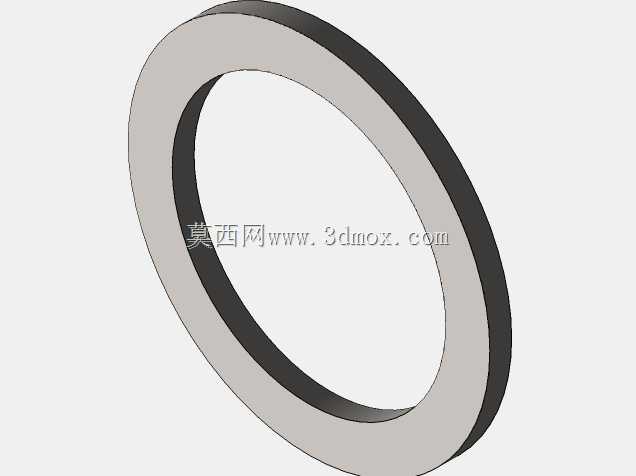

这款圆柱式钥匙转舌锁，是面向工业柜体、商用设备、公共设施防护场景开发的机械锁止部件，核心作用是通过物理钥匙的专属匹配性，实现受控空间的权限管控，避免无关人员随意开启设备舱、储物柜门、机电箱柜等封闭结构，兼顾基础防盗与操作权限划分的双重需求。从功能特性来看，该锁采用经典的弹子锁芯结构，锁芯内部设置多组弹子卡位，仅当匹配钥匙的齿形完全契合弹子排布时，才可带动锁舌完成旋转解锁动作，非匹配钥匙无法撬动锁芯转动，具备稳定的防误开、防技术开启基础性能；锁体尾部的转舌结构可随锁芯同步旋转90度，实现锁止与解锁状态的切换，锁舌伸出时可卡入柜体门框的卡位槽，完全限制门体的开合位移，收回时则完全释放门体活动自由度，操作逻辑简单可靠，无需额外辅助工具即可完成启闭操作。设计过程中，工程师充分考虑了不同安装场景的适配需求，锁体采用标准圆柱穿装结构，前端设置限位法兰盘，安装时仅需在门体面板开设对应直径的圆形通孔，将锁体从外侧穿入后在背部通过锁紧螺母完成固定，无需复杂的焊接或定制开孔工序，可适配厚度在1mm到5mm区间的各类金属、非金属门板，安装边界兼容性极强；锁体外壳采用高强度工程塑料与金属嵌件结合的结构，外层的防滑握持圈既可以提升手动操作的摩擦力，也能在锁体与门板之间形成柔性缓冲，避免金属硬接触产生的磨损与异响，内部核心传动部件全部采用黄铜与不锈钢材质，既保证了传动结构的耐磨性能，长期使用不会出现卡顿、松旷问题，也具备优秀的防锈抗腐蚀能力，可在潮湿、多粉尘的工业车间、户外公共设施场景下长期稳定工作。外形尺寸方面，锁体整体直径控制在32mm，前端法兰盘直径为40mm，锁体总长度（不含尾部转舌）为28mm，属于通用型小体积锁具，不会占用门板内侧过多的安装空间，也不会在门板外侧形成突兀的凸起，适配各类对外观整洁度有要求的设备柜体；尾部转舌可根据实际安装需求调整角度与更换长度，适配不同深度的门框卡位结构，无需重新开模即可满足多数常规柜体的锁止需求。整体结构没有冗余的复杂部件，所有传动路径都做了简化处理，日常使用中几乎不需要额外维护，仅需定期在锁芯内注入少量润滑脂即可保证数十年的顺畅使用，无论是工业配电柜、机床设备舱门，还是办公文件柜、公共储物格，都可以直接替换安装，是通用性极强的机械锁止解决方案。
