公制油淬工具钢异形定位支撑块

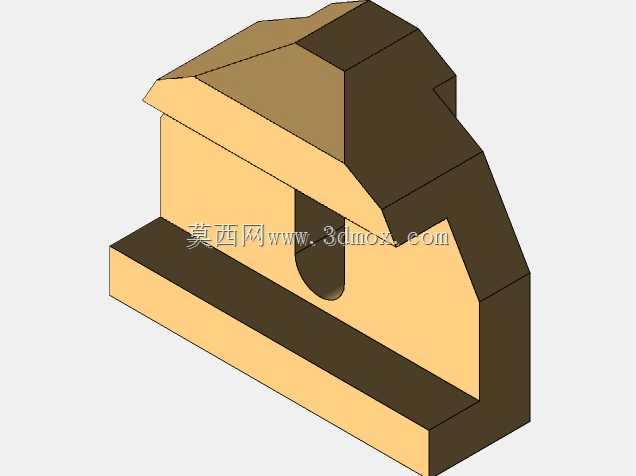

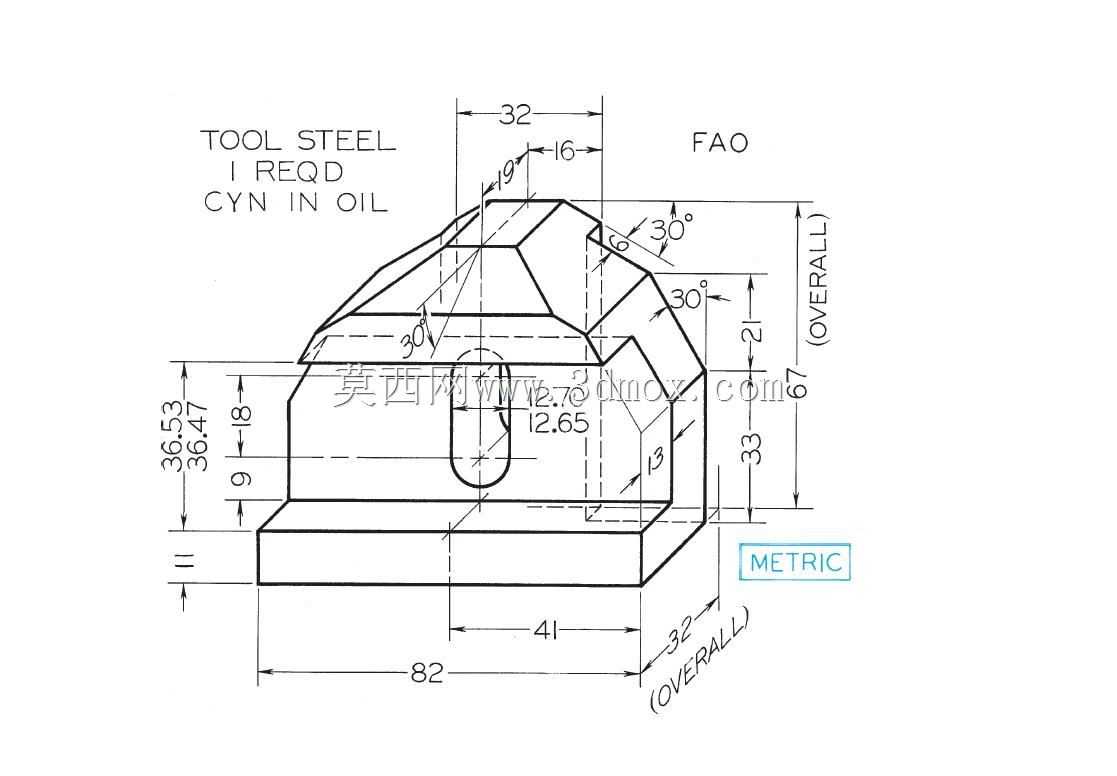

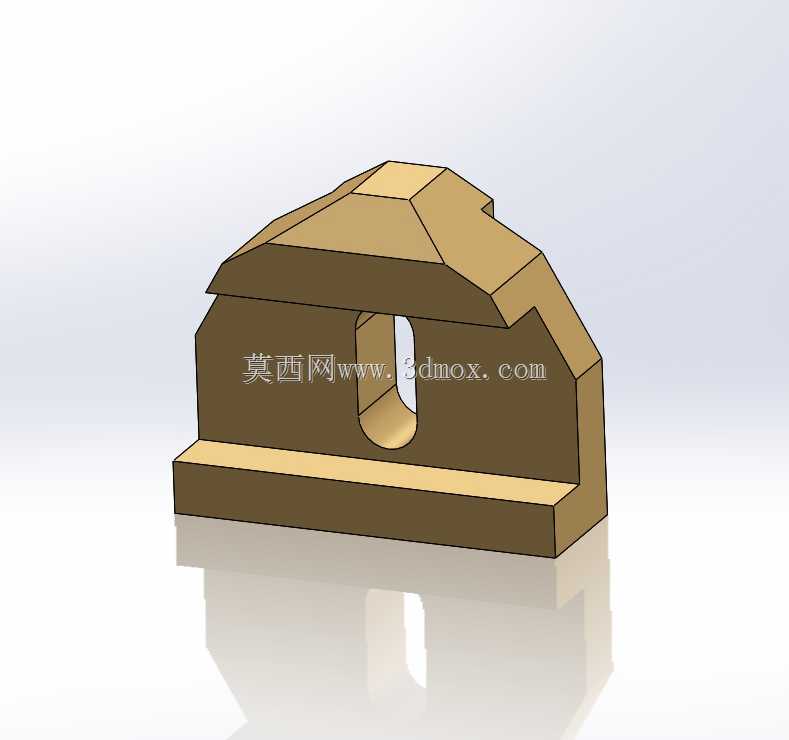

该零件为采用油淬硬化工艺的工具钢材质异形支撑定位构件，主要应用于工装夹具的定位工位、精密检测工装的承载基座以及小型专用设备的限位支撑场景，在机械加工、精密装配环节中承担工件定位、载荷传递、位置限位的核心作用，可在中等载荷、频繁摩擦的工况下长期保持尺寸精度与结构稳定性。零件整体采用底部矩形基座加上部异形切削结构的设计思路，底部基座为规整矩形结构，总长度82mm、总宽度32mm，底部厚度11mm，平直的底面可直接与工装基板、设备台面贴合安装，安装边界清晰，无需额外适配结构即可完成固定，基座上部设置的长圆形槽孔可配合紧固件实现位置微调，满足不同工位的定位间距需求。上部异形结构通过多组角度切削成型，包含两处30°倾斜导向面、顶部圆弧过渡结构以及侧面定位直面，总高度67mm，其中上部异形结构高度为33mm，顶部宽度32mm，向内收窄的16mm段可嵌入工件对应定位槽内，侧面12.65mm深度的槽位可适配工件的凸台结构，实现多维度的位置约束，避免工件在加工、检测过程中出现位移偏差。设计阶段充分考虑工具钢油淬后的变形余量，所有切削面的角度与尺寸公差均预留热处理后的精修余量，30°导向面可在工件安装时起到导入作用，降低装配对位难度，顶部的圆弧过渡可减少应力集中，提升零件在承受冲击载荷时的结构强度，侧面的垂直定位面经过精密磨削处理，可保证定位精度控制在0.02mm范围内，满足精密加工的定位要求。整体结构无冗余设计，所有型面均服务于定位、支撑、导向的核心功能，外部轮廓的安装边界规整，可直接集成到各类组合工装中，适配多品种小批量生产的快速换型需求，在频繁拆装的使用场景下，工具钢材质的高硬度与耐磨性可保证零件使用寿命远超普通碳钢配件，减少工装维护更换的频次。
