液压驱动密炼搅拌设备结构设计

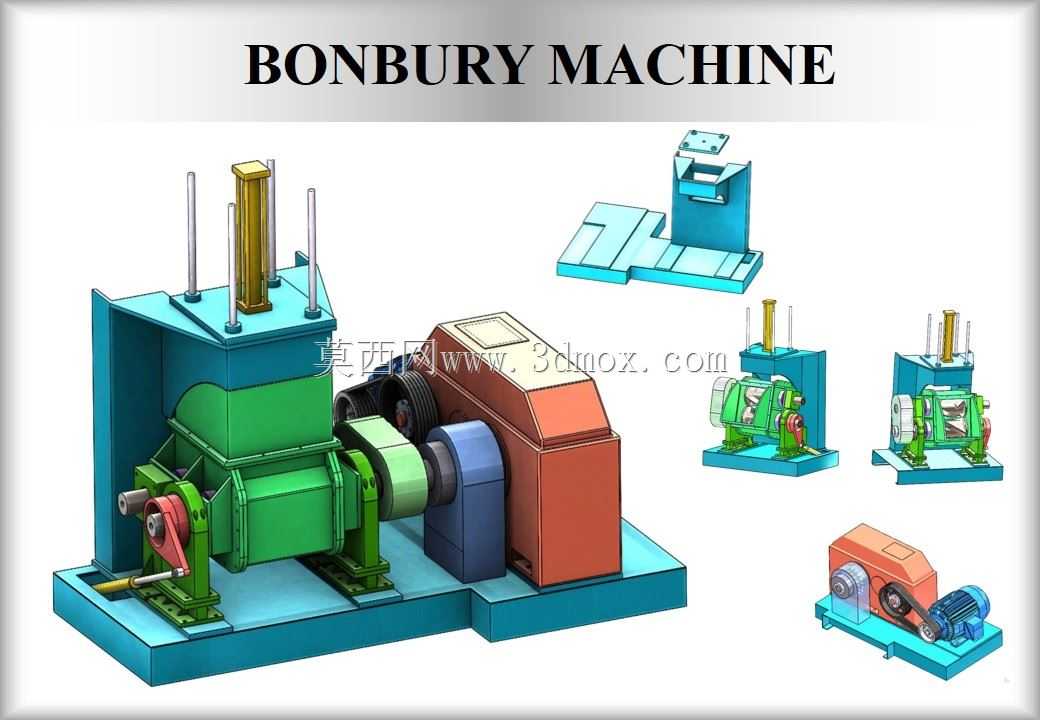

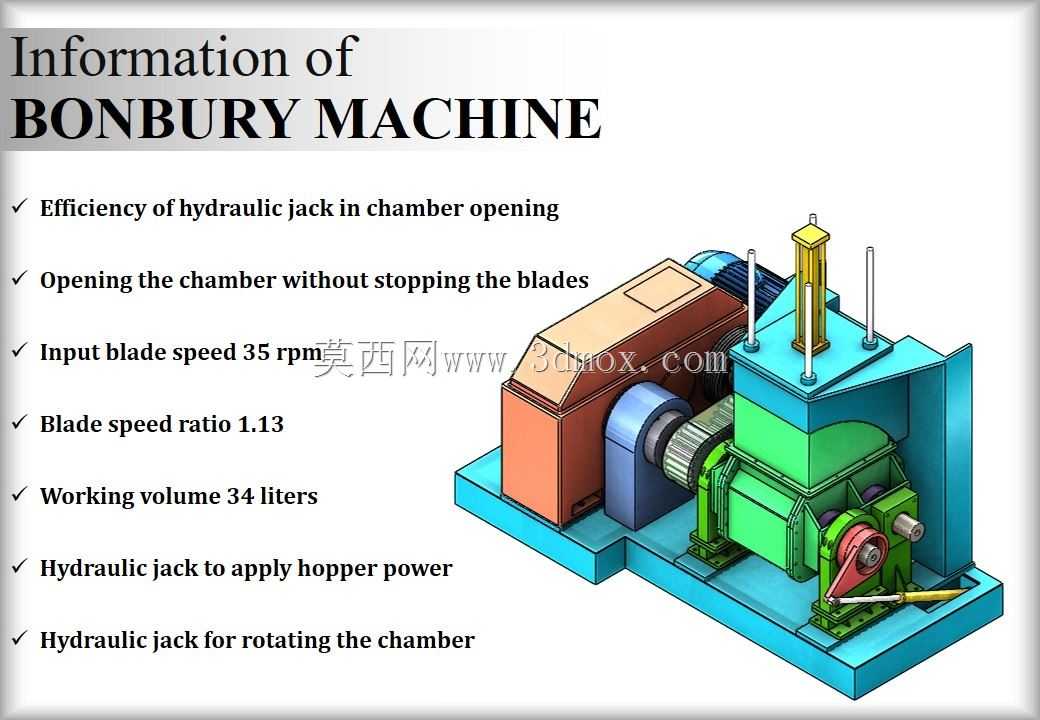

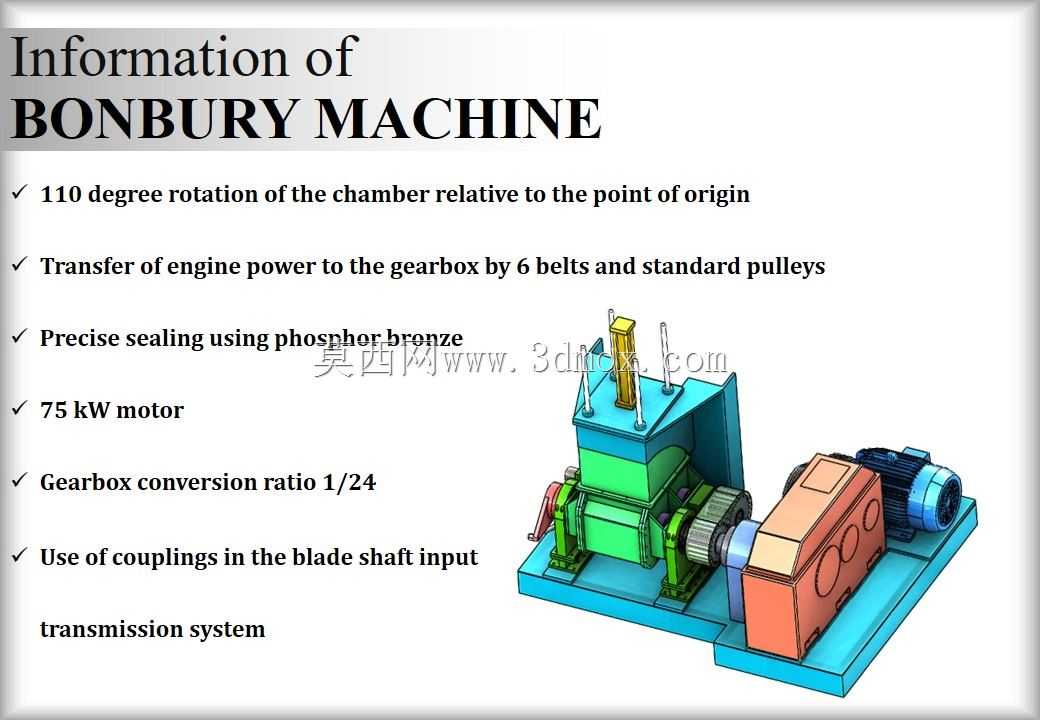

该款密炼搅拌设备主要面向橡胶制品加工、高分子材料混炼领域的生产场景，是轮胎制造、橡胶密封件生产、橡塑改性加工环节的核心加工设备，可实现橡胶原料与配合剂的连续密闭混炼作业，避免传统开炼机作业过程中的粉料飞扬、物料氧化问题，同时大幅提升混炼均匀度与生产效率。设备采用双转子差速运转结构，两根螺旋棱转子在相邻的相切型混炼腔室内以35rpm的输入转速、1.13的速比反向转动，转子间的速差可对腔室内的胶料产生强烈的剪切、捏合、搅拌作用，让炭黑、硫化剂等配合剂充分分散到橡胶基体中，有效避免胶料结团、分散不均的问题，混炼腔总工作容积为34升，可适配中小批量的配方研发与小批量生产需求。设备的腔室开合、压料动作均采用液压 jack 驱动，相比传统气动结构可提供更大的压料压力，确保胶料在混炼过程中始终被压在转子剪切作用区域，减少物料空转无效行程，同时液压驱动的腔室翻转结构可在转子保持运转的状态下完成排料作业，无需停机等待转子停转，大幅缩短单批次物料的加工循环周期。整体设备采用一体式底座安装结构，所有驱动组件、传动部件、混炼腔体、液压执行元件均集成在统一的焊接底座上，安装时仅需完成底座水平校准即可投入使用，无需额外搭建分体式安装基础，设备的进料口设置在腔体顶部，配套气动插板阀实现进料口的密闭，压料柱塞可沿垂直导轨上下移动，将投入的胶料压入混炼腔内部，排料口设置在腔体侧下方，腔室翻转后即可完成全部胶料的排出，无残留物料死角。设备的传动端采用减速电机直连转子的结构，减少中间传动环节的功率损耗，转子两端采用组合式密封结构，可有效阻挡混炼过程中的胶料、粉料从轴端泄漏，同时避免外部杂质进入混炼腔影响物料品质，整机的液压管路、润滑管路均沿底座侧边排布，预留充足的维护操作空间，日常保养时可快速完成滤芯更换、润滑油补充、密封件检修等操作。
