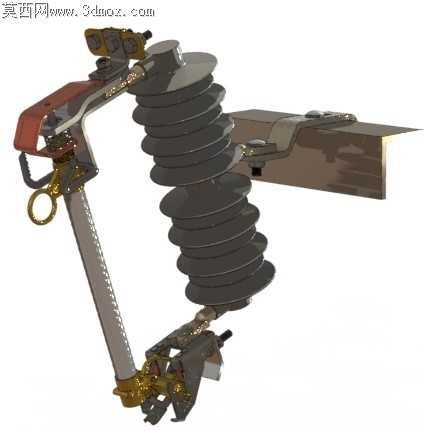

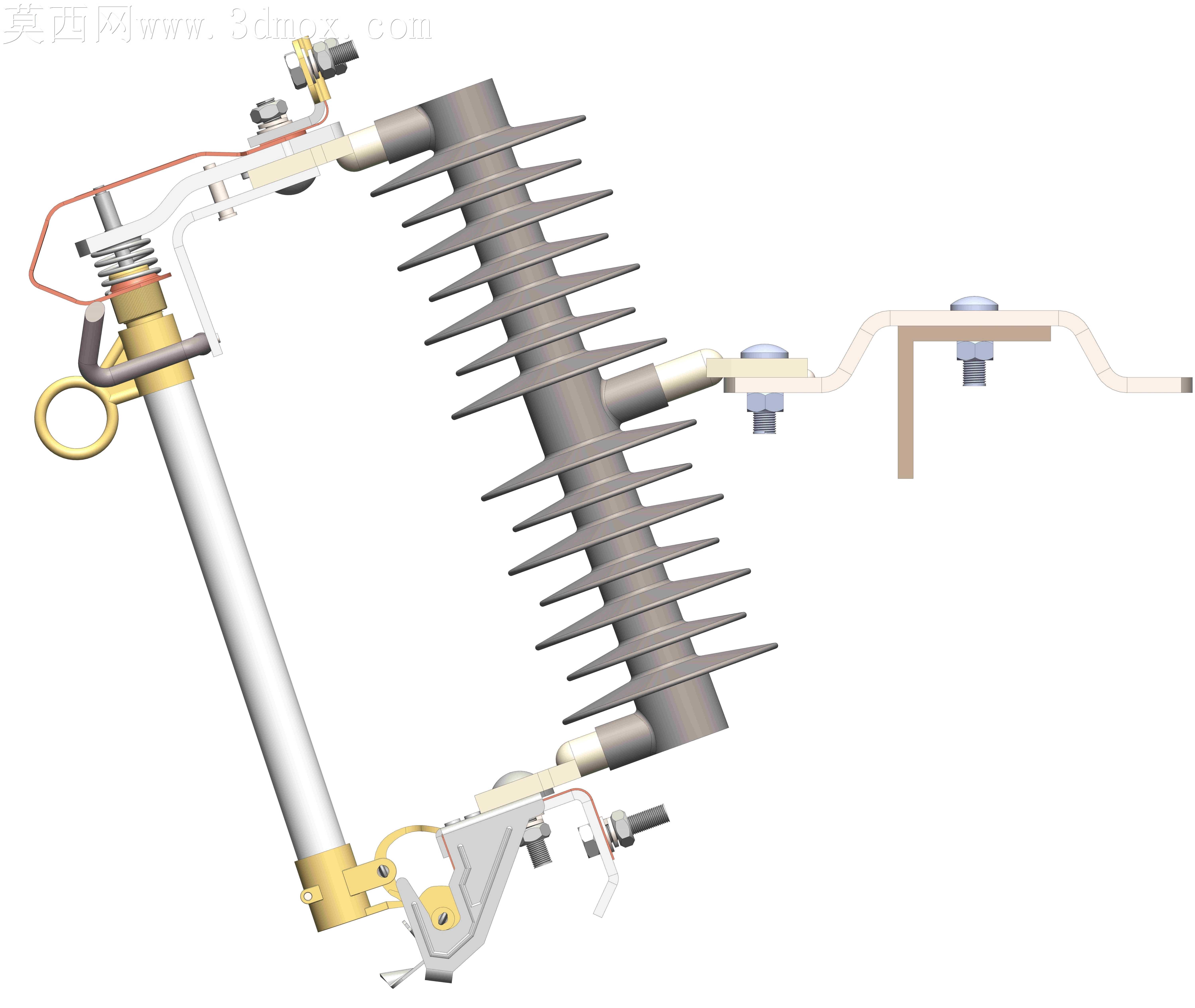

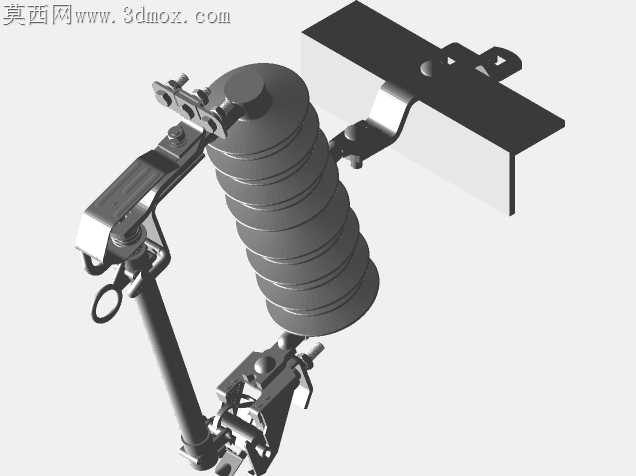

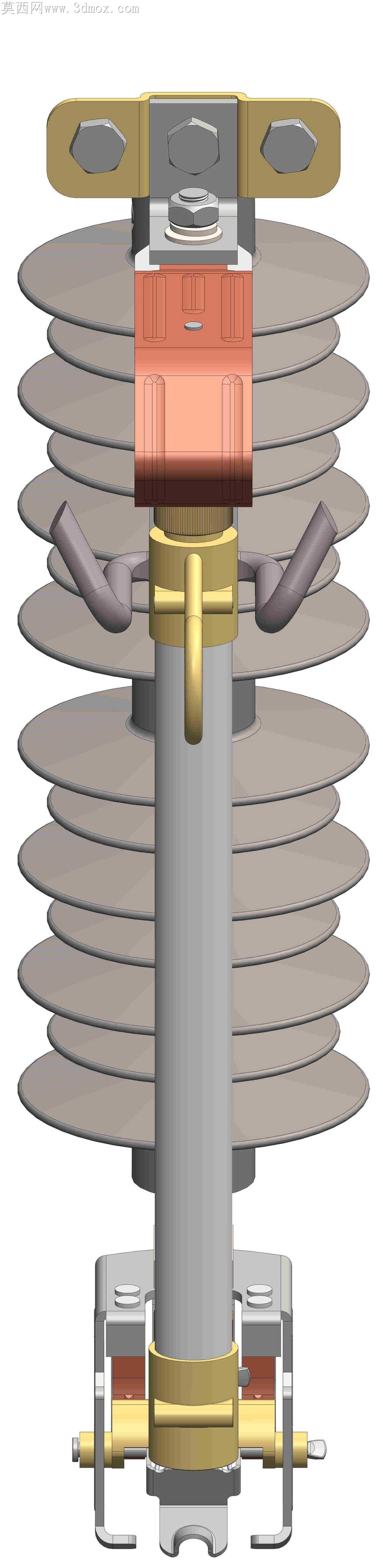

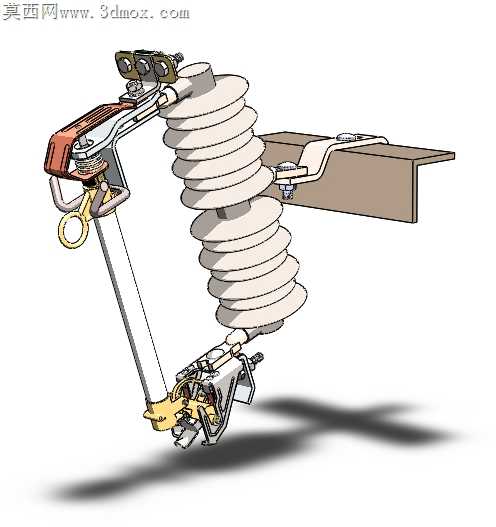

户外柱上跌落式熔断器结构设计

上次跟着班组去山区台区更换老旧熔具，拆下来的旧件因为常年受山风裹挟的砂石冲刷，瓷裙边缘积了厚厚一层垢，合闸卡涩的问题折腾了快俩小时才处理完，回来就想着把这类户外用的跌落式熔断器结构重新捋一遍做模型。做瓷瓶部分的时候特意没直接用规则螺旋扫掠，每一片瓷裙的外沿都做了微小的倾角差，模拟实际量产时脱模留下的细微斜度，不会像纯理论模型那样棱边过于锐利，毕竟真件的瓷裙边缘要是做的太尖，运输吊装时很容易崩瓷，后期运行中积污也会更快。接触触头的部分特意留了0.12mm的配合公差，之前做实训作业的时候没考虑热胀余量，模拟夏季高温满载时触头会因为膨胀卡滞，故障时熔管没法顺利跌落断开，这次特意把动触头的弹性片弧度做了微调，既保证正常通流时的接触压力够，不会因为接触电阻过大发热，又能在熔丝熔断后靠自身重力顺利脱扣分闸。固定角钢的安装孔位没做等距排布，参考了实际10kV台架的横担开孔标准，孔边特意加了0.8mm的倒角，避免现场安装时螺栓穿入卡滞，也能减少应力集中导致的横担开裂。熔管下端的操作环特意做了防滑的滚花细节，之前现场操作时遇到过雨天操作杆打滑的情况，这个细节虽然小，但是真到抢修的时候能省不少事。做跨格式转档的时候发现触头部分的细小倒角容易出现破面，特意把接触区域的曲面做了分段重构，避免转成通用格式后出现面缺失，影响后续做装配模拟或者工况仿真。整个结构没有做多余的装饰性特征，所有的圆角、壁厚都是参考实际运行的器件参数来的，绝缘距离也严格按照户外高压器件的安全距离留足，不会出现模型看着好看实际不符合安规要求的问题。熔管内部的熔丝通道也做了简化的腔体结构，不是实心的块，能直观看到熔丝安装的走向，给刚接触配电设备的新人做培训演示的时候，能直接拆解开讲清楚故障时熔管跌落的动作逻辑，不用对着平面图纸脑补内部结构。
